حفاظت آندی چیست؟

خوردگی یکی از مهم ترین عوامل کاهش عمر تجهیزات فلزی در صنایع مختلف است و سالانه هزینه های زیادی را به واحدهای صنعتی تحمیل می کند. برای کنترل این پدیده، روش های متعددی توسعه یافته اند که یکی از تخصصی ترین آن ها سیستم حفاظت آندیک است. این روش برخلاف حفاظت کاتدی، تنها در شرایط و برای فلزات مشخصی قابل استفاده بوده و با کنترل دقیق پتانسیل الکتروشیمیایی فلز، سرعت خوردگی را به حداقل می رساند.

سیستم حفاظت آندی بیشتر در صنایعی به کار می رود که تجهیزات فلزی در تماس با محیط های بسیار خورنده مانند اسیدهای غلیظ قرار دارند. در ادامه با نحوه عملکرد، اجزا، کاربردها، مزایا و محدودیت های این سیستم بیشتر آشنا می شویم.

حفاظت آندی چگونه عمل می کند؟

سیستم حفاظت آندی یکی از روش های کنترل خوردگی الکتروشیمیایی است که با اعمال یک پتانسیل مشخص به فلز، آن را وارد ناحیه پسیو (Passive Region) می کند. در این حالت، روی سطح فلز یک لایه اکسیدی بسیار نازک و پایدار تشکیل می شود که از ادامه واکنش های خوردگی جلوگیری می کند.

برخلاف بسیاری از روش های جلوگیری از خوردگی که با ایجاد یک پوشش فیزیکی از تماس فلز با محیط جلوگیری می کنند، حفاظت آندی مستقیماً رفتار الکتروشیمیایی فلز را کنترل می کند. به همین دلیل اجرای صحیح آن نیازمند تجهیزات دقیق و پایش مداوم شرایط سیستم است.

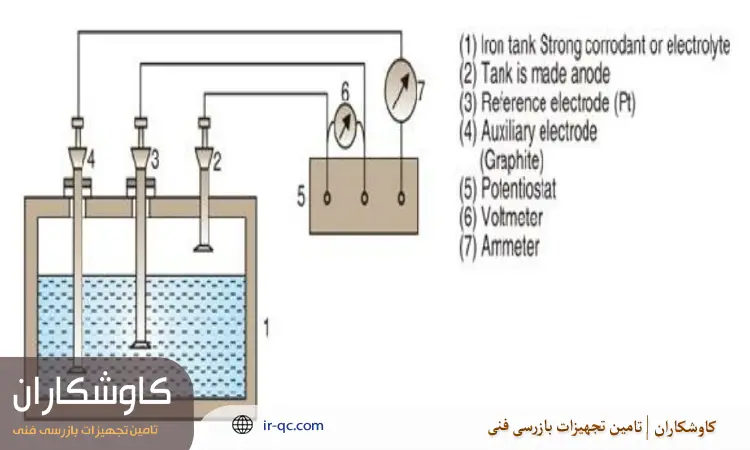

اصول عملکرد حفاظت آندی

اساس عملکرد سیستم حفاظت آندی بر این اصل استوار است که برخی فلزات در محدوده مشخصی از پتانسیل الکتریکی، به جای ادامه خوردگی فعال، وارد وضعیت پسیو می شوند. در این حالت یک لایه محافظ روی سطح فلز تشکیل می شود که سرعت خوردگی را به میزان قابل توجهی کاهش می دهد.

برای حفظ این وضعیت، باید پتانسیل فلز همواره در محدوده تعیین شده باقی بماند. اگر پتانسیل از این محدوده خارج شود، ممکن است فلز دوباره وارد ناحیه خوردگی فعال شده یا حتی دچار خوردگی شدیدتر شود. به همین دلیل کنترل مداوم ولتاژ در این سیستم اهمیت بسیار زیادی دارد.

تفاوت حفاظت آندی با حفاظت کاتدی

اگرچه هر دو روش برای کنترل خوردگی استفاده می شوند، اما مکانیزم عملکرد آن ها کاملاً متفاوت است. در حفاظت کاتدی، سازه به کاتد یک سلول الکتروشیمیایی تبدیل می شود تا واکنش اکسیداسیون متوقف شود، در حالی که در سیستم حفاظت آندی، فلز به صورت کنترل شده در ناحیه پسیو قرار می گیرد.

همچنین حفاظت کاتدی برای طیف گسترده ای از فلزات و محیط ها قابل استفاده است، اما حفاظت آندیک تنها برای فلزاتی کاربرد دارد که قابلیت تشکیل لایه پسیو پایدار را داشته باشند. به همین دلیل دامنه استفاده از حفاظت آندی محدودتر اما در شرایط مناسب، بسیار مؤثر است.

حفاظت آندی در چه شرایطی استفاده می شود؟

حفاظت آندی برای همه تجهیزات فلزی مناسب نیست و تنها در شرایطی به کار می رود که فلز مورد نظر بتواند در محیط خورنده وارد ناحیه پسیو شود. انتخاب صحیح فلز، نوع محیط و شرایط عملیاتی، نقش تعیین کننده ای در موفقیت این روش دارند.

فلزات مناسب برای حفاظت آندی

فلزاتی که قابلیت تشکیل لایه اکسیدی پایدار دارند، بهترین گزینه برای استفاده از سیستم حفاظت آندی محسوب می شوند. فولاد کربنی در برخی محیط های اسیدی، فولادهای زنگ نزن و برخی آلیاژهای خاص از جمله فلزاتی هستند که می توانند تحت شرایط مشخص از این روش بهره ببرند.

البته انتخاب فلز باید بر اساس نتایج آزمایش های الکتروشیمیایی و شرایط واقعی بهره برداری انجام شود تا از عملکرد صحیح سیستم اطمینان حاصل شود.

محیط های مناسب برای اجرای حفاظت آندی

این روش معمولاً در محیط های بسیار خورنده مانند اسید سولفوریک غلیظ، اسید فسفریک و برخی محلول های شیمیایی که امکان تشکیل لایه پسیو وجود دارد، استفاده می شود.

در محیط هایی که فلز قادر به تشکیل لایه محافظ نیست یا شرایط فرآیندی دائماً تغییر می کند، استفاده از سیستم حفاظت آندی توصیه نمی شود و معمولاً روش های دیگری مانند حفاظت کاتدی یا پوشش های مقاوم انتخاب می شوند.

اجزای سیستم حفاظت آندی

عملکرد صحیح سیستم حفاظت آندیک به هماهنگی دقیق میان اجزای مختلف آن وابسته است. این سیستم از تجهیزات الکتریکی و الکترونیکی تشکیل شده که وظیفه آن ها کنترل پتانسیل فلز و حفظ آن در محدوده پسیو است. کوچک ترین اختلال در عملکرد این تجهیزات می تواند باعث خروج فلز از ناحیه ایمن و افزایش نرخ خوردگی شود.

به همین دلیل، طراحی، نصب و کالیبراسیون صحیح اجزای سیستم اهمیت بسیار زیادی دارد.

آند، کاتد و منبع تغذیه

در سیستم حفاظت آندی، قطعه یا تجهیزی که قرار است از خوردگی محافظت شود، به عنوان آند عمل می کند. در مقابل، یک الکترود کمکی به عنوان کاتد در مدار قرار می گیرد و جریان الکتریکی مورد نیاز از طریق منبع تغذیه تأمین می شود.

منبع تغذیه باید ولتاژ و جریان را با دقت بالا تأمین کند تا فلز همواره در محدوده پسیو باقی بماند. انتخاب صحیح الکترودها و طراحی مناسب مدار الکتریکی نیز نقش مهمی در عملکرد پایدار سیستم دارد.

نقش پتانسیواستات (Potentiostat) در حفاظت آندی

پتانسیواستات (Potentiostat) مهم ترین بخش سیستم حفاظت آندی محسوب می شود. این دستگاه وظیفه دارد اختلاف پتانسیل بین فلز و الکترود مرجع را به صورت مداوم اندازه گیری و کنترل کند.

در صورتی که پتانسیل از محدوده تعیین شده خارج شود، پتانسیواستات به طور خودکار جریان را تنظیم می کند تا فلز دوباره به ناحیه پسیو بازگردد. به همین دلیل، دقت و قابلیت اطمینان این دستگاه تأثیر مستقیمی بر عملکرد کل سیستم و میزان حفاظت از تجهیزات دارد.

کاربردهای حفاظت آندی در صنایع

اگرچه دامنه کاربرد سیستم حفاظت آندی نسبت به حفاظت کاتدی محدودتر است، اما در محیط های بسیار خورنده یکی از مؤثرترین روش های کنترل خوردگی محسوب می شود. این فناوری بیشتر در صنایعی استفاده می شود که تجهیزات فلزی در تماس مداوم با اسیدها یا مواد شیمیایی خورنده قرار دارند و استفاده از سایر روش های حفاظتی کارایی کافی ندارد.

صنایع شیمیایی

در صنایع شیمیایی، بسیاری از راکتورها، مبدل های حرارتی، خطوط انتقال و مخازن با مواد خورنده سروکار دارند. در این شرایط، سیستم حفاظت آندیک می تواند سرعت خوردگی را به میزان قابل توجهی کاهش دهد و عمر مفید تجهیزات را افزایش دهد.

کنترل دقیق شرایط الکتروشیمیایی در این تجهیزات علاوه بر کاهش هزینه های تعمیر و نگهداری، احتمال بروز آسیب هایی مانند خوردگی شیاری را نیز در برخی شرایط عملیاتی کاهش می دهد؛ به ویژه زمانی که همراه با انتخاب صحیح متریال و بازرسی های دوره ای استفاده شود.

مخازن نگهداری اسیدها

یکی از مهم ترین کاربردهای حفاظت آندی، محافظت از مخازن ذخیره و نگهداری اسیدهای غلیظ است. این مخازن معمولاً از فولاد کربنی ساخته می شوند و در صورت نبود سیستم حفاظتی مناسب، با سرعت بالایی دچار خوردگی خواهند شد.

اجرای سیستم حفاظت آندی در این تجهیزات باعث می شود سطح داخلی مخزن در وضعیت پسیو باقی بماند و میزان تخریب فلز به حداقل برسد. این موضوع علاوه بر افزایش طول عمر مخزن، احتمال نشت مواد شیمیایی و هزینه های ناشی از تعمیرات را نیز کاهش می دهد.

صنایع نفت، گاز و پتروشیمی

در صنایع نفت، گاز و پتروشیمی نیز برخی تجهیزات فرآیندی در تماس با سیالات بسیار خورنده قرار دارند. در چنین شرایطی، استفاده از سیستم حفاظت آندیک می تواند از تجهیزات حساس مانند مخازن فرآیندی، راکتورها و برخی واحدهای تولید اسید محافظت کند.

البته انتخاب این روش باید پس از بررسی شرایط فرآیندی، نوع سیال، جنس تجهیزات و امکان تشکیل لایه پسیو انجام شود. در بسیاری از پروژه ها، حفاظت آندی در کنار سایر روش های کنترل خوردگی برای دستیابی به بیشترین میزان ایمنی و دوام تجهیزات به کار گرفته می شود.

مزایا و محدودیت های حفاظت آندی

سیستم حفاظت آندی در محیط های مناسب یکی از کارآمدترین روش های کنترل خوردگی محسوب می شود. این روش با کاهش نرخ خوردگی، افزایش عمر تجهیزات و کاهش هزینه های تعمیرات، نقش مهمی در بهبود بهره وری صنایع ایفا می کند. با این حال، مانند هر فناوری دیگری، حفاظت آندی نیز محدودیت هایی دارد و تنها در شرایط مشخصی قابل استفاده است.

انتخاب این سیستم باید بر اساس نوع فلز، محیط خورنده، شرایط فرآیندی و نتایج مطالعات مهندسی انجام شود تا بیشترین بازدهی حاصل شود.

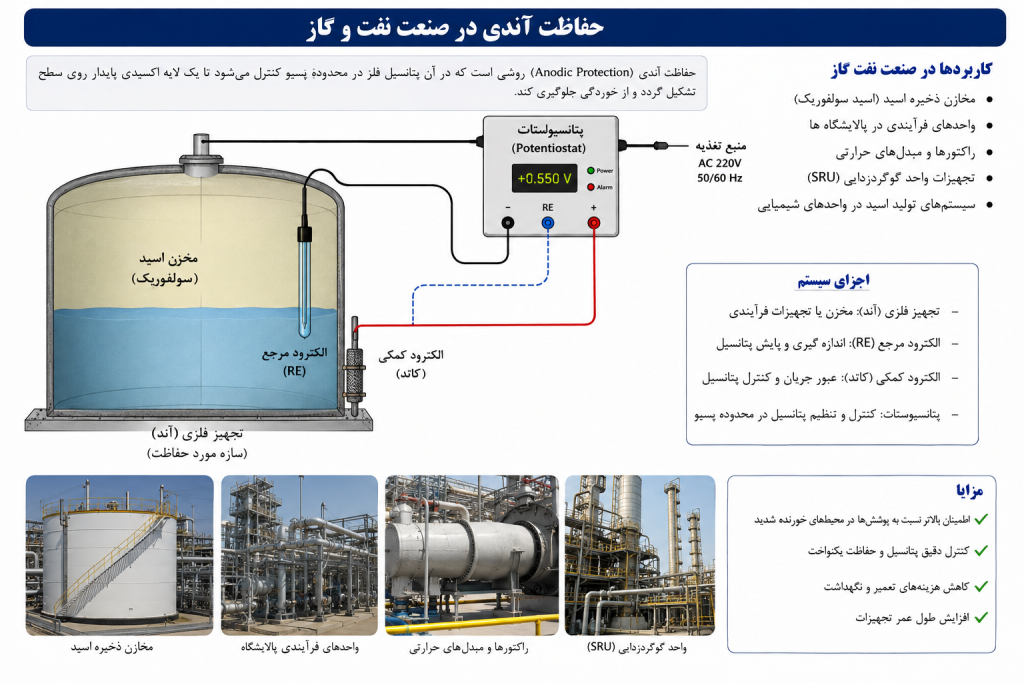

مزایای استفاده از حفاظت آندی

یکی از مهم ترین مزایای سیستم حفاظت آندی، کاهش چشمگیر نرخ خوردگی در محیط های بسیار خورنده است. این ویژگی باعث افزایش طول عمر تجهیزات، کاهش توقف های ناشی از تعمیرات و کاهش هزینه های نگهداری می شود.

از دیگر مزایای این سیستم می توان به کاهش مصرف فلز، امکان استفاده از فولاد کربنی در برخی محیط های اسیدی، کنترل دقیق شرایط الکتروشیمیایی و افزایش ایمنی تجهیزات اشاره کرد. همچنین در بسیاری از فرآیندهای صنعتی، استفاده از حفاظت آندیک نسبت به تعویض مکرر تجهیزات یا استفاده از آلیاژهای بسیار گران قیمت، از نظر اقتصادی مقرون به صرفه تر است.

محدودیت ها و چالش های اجرایی

با وجود مزایای متعدد، سیستم حفاظت آندی برای همه فلزات و محیط ها مناسب نیست. این روش تنها زمانی عملکرد مطلوبی دارد که فلز قابلیت تشکیل لایه پسیو پایدار را داشته باشد.

علاوه بر این، طراحی و راه اندازی سیستم نیازمند تجهیزات تخصصی، مطالعات الکتروشیمیایی و کنترل دقیق شرایط بهره برداری است. در صورت خرابی پتانسیواستات یا خروج پتانسیل از محدوده مجاز، احتمال افزایش سریع نرخ خوردگی وجود دارد. به همین دلیل، پایش مداوم و نگهداری صحیح سیستم از الزامات اصلی استفاده از حفاظت آندی است.

چگونه عملکرد سیستم حفاظت آندی ارزیابی می شود؟

برای اطمینان از عملکرد صحیح سیستم حفاظت آندی، لازم است وضعیت تجهیزات و میزان خوردگی به صورت دوره ای بررسی شود. این ارزیابی ها کمک می کنند تا هرگونه تغییر در عملکرد سیستم پیش از ایجاد آسیب جدی شناسایی و برطرف شود.

روش های پایش شامل اندازه گیری پارامترهای الکتروشیمیایی، بررسی وضعیت ظاهری تجهیزات و استفاده از آزمون های غیرمخرب است.

پایش نرخ خوردگی و وضعیت تجهیزات

یکی از مهم ترین اقدامات در ارزیابی عملکرد حفاظت آندی، بررسی مداوم نرخ خوردگی و کنترل پتانسیل سیستم است. این کار معمولاً با استفاده از تجهیزات اندازه گیری، ثبت داده های عملیاتی و تحلیل شرایط فرآیند انجام می شود.

بازرسی های دوره ای نیز نقش مهمی در شناسایی علائم اولیه خوردگی، آسیب های موضعی یا اختلال در عملکرد تجهیزات دارند. انجام این بازرسی ها باعث افزایش قابلیت اطمینان سیستم حفاظت آندی و کاهش احتمال خرابی های ناگهانی خواهد شد.

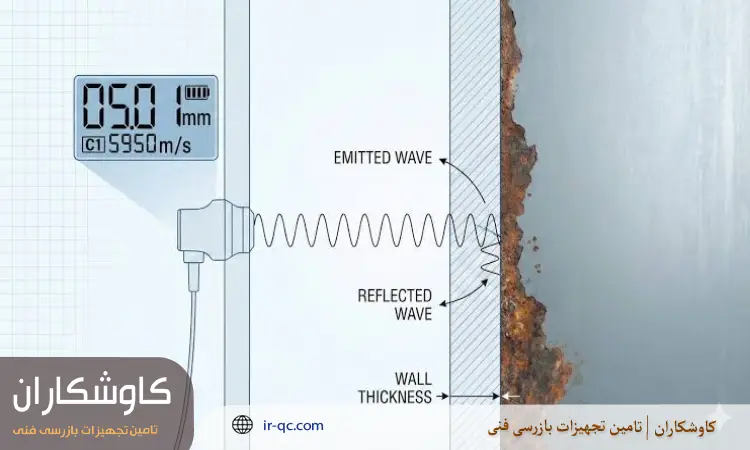

اندازه گیری ضخامت تجهیزات با ضخامت سنج التراسونیک

یکی از رایج ترین روش های پایش وضعیت تجهیزات، استفاده از ضخامت سنج اولتراسونیک است. این دستگاه بدون نیاز به برش یا تخریب قطعه، ضخامت دیواره تجهیزات را اندازه گیری کرده و میزان کاهش ضخامت ناشی از خوردگی را مشخص می کند.

استفاده دوره ای از ضخامت سنج التراسونیک در کنار سایر روش های بازرسی غیرمخرب، اطلاعات ارزشمندی درباره عملکرد سیستم حفاظت آندی ارائه می دهد و به برنامه ریزی بهتر تعمیرات و نگهداری کمک می کند.

نکات مهم در انتخاب بین حفاظت آندی و حفاظت کاتدی

انتخاب بین حفاظت آندی و حفاظت کاتدی به عوامل مختلفی مانند جنس فلز، نوع محیط خورنده، شرایط بهره برداری و هزینه های پروژه بستگی دارد. هیچ یک از این دو روش به طور مطلق بر دیگری برتری ندارد و انتخاب صحیح باید بر اساس بررسی های فنی و اقتصادی انجام شود.

مقایسه هزینه و عملکرد

هزینه اولیه اجرای سیستم حفاظت آندیک معمولاً به دلیل نیاز به تجهیزات کنترلی دقیق، بیشتر از برخی سیستم های حفاظت کاتدی است. با این حال، در محیط هایی که این روش قابل اجرا باشد، کاهش نرخ خوردگی و افزایش عمر تجهیزات می تواند هزینه های بلندمدت تعمیر و تعویض را به میزان قابل توجهی کاهش دهد.

در مقابل، حفاظت کاتدی دامنه کاربرد گسترده تری دارد و برای خطوط لوله، مخازن مدفون، سازه های دریایی و بسیاری از تجهیزات فلزی گزینه مناسب تری محسوب می شود.

انتخاب روش مناسب بر اساس نوع فلز و محیط

اگر فلز مورد نظر قابلیت تشکیل لایه پسیو پایدار داشته باشد و در محیطی مانند اسیدهای غلیظ مورد استفاده قرار گیرد، سیستم حفاظت آندی می تواند بهترین گزینه باشد. اما در شرایطی که چنین قابلیتی وجود نداشته باشد یا تجهیزات در خاک، آب دریا یا محیط های مشابه قرار داشته باشند، معمولاً حفاظت کاتدی انتخاب مناسب تری خواهد بود.

به همین دلیل، انتخاب روش کنترل خوردگی باید بر اساس مطالعات مهندسی، آزمون های الکتروشیمیایی و شرایط واقعی بهره برداری انجام شود.

سخن پایانی

سیستم حفاظت آندی یکی از پیشرفته ترین روش های کنترل خوردگی است که در شرایط خاص، عملکرد بسیار مؤثری در افزایش دوام تجهیزات فلزی دارد. این فناوری با کنترل دقیق پتانسیل الکتروشیمیایی فلز، امکان تشکیل لایه پسیو را فراهم کرده و از تخریب تجهیزات در محیط های بسیار خورنده جلوگیری می کند.

البته موفقیت این روش به انتخاب صحیح تجهیزات، طراحی اصولی، پایش مداوم و استفاده از ابزارهای بازرسی مناسب وابسته است. در کنار سایر روش های کنترل خوردگی، حفاظت آندیک می تواند نقش مهمی در افزایش ایمنی، کاهش هزینه های نگهداری و بهبود بهره وری صنایع ایفا کند.

سوالات متداول سیستم حفاظت آندی

1. سیستم حفاظت آندی چیست؟
   سیستم حفاظت آندی روشی برای کنترل خوردگی است که با نگه داشتن فلز در ناحیه پسیو، سرعت خوردگی را به میزان قابل توجهی کاهش می دهد.
2. تفاوت حفاظت آندی و حفاظت کاتدی چیست؟
   حفاظت آندی با کنترل پتانسیل فلز و ایجاد لایه پسیو عمل می کند، در حالی که حفاظت کاتدی با تبدیل سازه به کاتد، واکنش های خوردگی را مهار می کند.
3. حفاظت آندی در چه صنایعی کاربرد دارد؟
   این روش بیشتر در صنایع شیمیایی، مخازن نگهداری اسیدها، صنایع نفت، گاز و پتروشیمی و تجهیزاتی که در تماس با محیط های بسیار خورنده هستند، استفاده می شود.
4. چگونه عملکرد سیستم حفاظت آندی بررسی می شود؟
   پایش پتانسیل الکتروشیمیایی، ارزیابی نرخ خوردگی، بازرسی های دوره ای و اندازه گیری ضخامت تجهیزات با ضخامت سنج التراسونیک از مهم ترین روش های بررسی عملکرد این سیستم هستند.
