خوردگی یکی از مهم ترین عوامل تخریب تجهیزات فلزی در صنایع مختلف است و سالانه خسارت های قابل توجهی به خطوط لوله، مخازن، سازه های دریایی و تأسیسات صنعتی وارد می کند. برای کاهش این آسیب ها، روش های متعددی توسعه یافته اند که یکی از مؤثرترین آن ها سیستم حفاظت کاتدی است. این روش با کنترل واکنش های الکتروشیمیایی روی سطح فلز، سرعت خوردگی را به میزان قابل توجهی کاهش می دهد و عمر مفید تجهیزات را افزایش می دهد.
امروزه استفاده از سیستم حفاظت کاتدی در صنایع نفت، گاز، آب، پتروشیمی، نیروگاهی و دریایی به یکی از مهم ترین راهکارهای مدیریت خوردگی تبدیل شده است.
حفاظت کاتدی چیست و چگونه از خوردگی جلوگیری می کند؟
حفاظت کاتدی (Cathodic Protection) روشی برای جلوگیری از خوردگی فلزات است که در آن، فلز مورد حفاظت به کاتد یک سلول الکتروشیمیایی تبدیل می شود. در این شرایط، واکنش اکسیداسیون که عامل اصلی خوردگی فلز است، تا حد زیادی متوقف یا بسیار کند می شود.
در سیستم حفاظت کاتدی، جریان الکتریکی یا یک فلز با پتانسیل پایین تر وظیفه تأمین الکترون های مورد نیاز را بر عهده می گیرد و مانع از اکسید شدن فلز اصلی می شود. این روش به ویژه برای سازه هایی که به طور مداوم با خاک، آب یا محیط های خورنده در تماس هستند، بسیار مؤثر است.

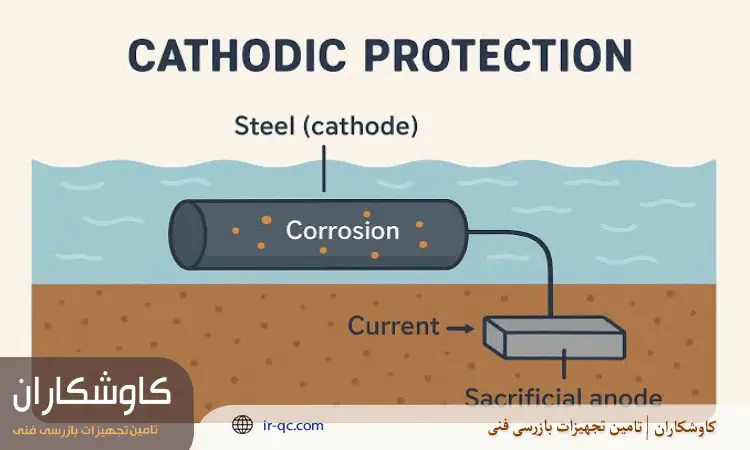

اصول عملکرد حفاظت کاتدی
خوردگی زمانی رخ می دهد که فلز الکترون از دست بدهد و به یون فلزی تبدیل شود. هدف اصلی حفاظت کاتدی، جلوگیری از این فرآیند با تأمین الکترون برای سطح فلز است.
در سیستم حفاظت کاتدی، فلز تحت حفاظت همیشه در وضعیت کاتدی قرار می گیرد و به همین دلیل واکنش خوردگی روی آن اتفاق نمی افتد یا با سرعت بسیار کمی ادامه پیدا می کند. این اصل، مبنای عملکرد تمام روش های حفاظت کاتدی است.
اجزای اصلی سیستم حفاظت کاتدی
هر سیستم حفاظت کاتدی از چند بخش اصلی تشکیل می شود که عملکرد صحیح آن ها برای دستیابی به حفاظت مؤثر ضروری است.
اجزای اصلی عبارت اند از فلز یا سازه تحت حفاظت، آند، الکترولیت (مانند خاک یا آب)، کابل های اتصال، تجهیزات اندازه گیری و در برخی سیستم ها منبع تغذیه جریان مستقیم. هماهنگی صحیح این اجزا باعث می شود سیستم حفاظت کاتدی بتواند از ایجاد خوردگی جلوگیری کند.
انواع روش های حفاظت کاتدی
به طور کلی دو روش اصلی برای اجرای حفاظت کاتدی وجود دارد. انتخاب هر روش به عواملی مانند ابعاد سازه، شرایط محیطی، مقاومت الکتریکی محیط، هزینه اجرا و عمر مورد انتظار سیستم بستگی دارد.
هر دو روش عملکرد مشابهی دارند، اما نحوه تأمین جریان حفاظتی در آن ها متفاوت است.
حفاظت کاتدی با آند فداشونده
در این روش، فلزی با پتانسیل الکتروشیمیایی پایین تر از سازه اصلی به آن متصل می شود. فلز آند به جای سازه اصلی دچار خوردگی می شود و به همین دلیل «آند فداشونده» نام دارد.
فلزاتی مانند منیزیم، روی و آلومینیوم بیشترین کاربرد را در این روش دارند. سادگی اجرا، عدم نیاز به منبع تغذیه خارجی و هزینه نگهداری پایین از مهم ترین مزایای این نوع سیستم حفاظت کاتدی محسوب می شود.
حفاظت کاتدی با جریان اعمالی
در این روش، جریان مستقیم از طریق یک منبع تغذیه خارجی به سازه اعمال می شود. آندهای مورد استفاده معمولاً از مواد مقاوم ساخته می شوند تا عمر بالایی داشته باشند و جریان مورد نیاز را به طور مداوم تأمین کنند.
این روش برای سازه های بزرگ مانند خطوط انتقال طولانی، مخازن عظیم و سازه های دریایی مناسب تر است، زیرا امکان کنترل دقیق میزان جریان و تنظیم عملکرد سیستم حفاظت کاتدی را فراهم می کند.
| ویژگی | آند فداشونده | جریان اعمالی |
| منبع جریان | اختلاف پتانسیل طبیعی | منبع تغذیه خارجی |
| هزینه اولیه | کمتر | بیشتر |
| کنترل جریان | محدود | بسیار دقیق |
| مناسب برای | سازه های کوچک و متوسط | سازه های بزرگ و گسترده |
حفاظت کاتدی در چه صنایعی کاربرد دارد؟
حفاظت کاتدی در هر صنعتی که تجهیزات فلزی در تماس مستقیم با خاک، آب یا محیط های خورنده قرار داشته باشند، کاربرد دارد. این فناوری یکی از مؤثرترین روش های افزایش عمر تجهیزات و کاهش هزینه های تعمیرات محسوب می شود.
خطوط انتقال نفت، گاز و آب
خطوط لوله مدفون در خاک یا قرار گرفته در محیط های مرطوب، همواره در معرض خوردگی قرار دارند. به همین دلیل، استفاده از سیستم حفاظت کاتدی در خطوط انتقال نفت، گاز و آب به یک استاندارد رایج تبدیل شده است.
این سیستم در کنار پوشش های محافظ، از کاهش ضخامت لوله ها، ایجاد نشتی و توقف بهره برداری جلوگیری می کند و نقش مهمی در افزایش ایمنی شبکه های انتقال دارد.
مخازن زیرزمینی و تأسیسات صنعتی
مخازن ذخیره سوخت، مخازن زیرزمینی و بسیاری از تجهیزات صنعتی به دلیل تماس دائمی با خاک مرطوب در معرض خوردگی هستند. اجرای حفاظت کاتدی در این تجهیزات، احتمال ایجاد سوراخ، نشتی و آلودگی محیط زیست را کاهش می دهد.
در بسیاری از پروژه های صنعتی، سیستم حفاظت کاتدی به عنوان بخشی از طراحی اولیه تأسیسات در نظر گرفته می شود تا هزینه های تعمیرات در آینده کاهش یابد.
سازه های دریایی و اسکله ها
سازه های فلزی مستقر در آب دریا به دلیل وجود نمک و رطوبت بالا، یکی از شدیدترین شرایط خوردگی را تجربه می کنند. اسکله ها، سکوهای نفتی، کشتی ها و شمع های فلزی از مهم ترین تجهیزاتی هستند که از حفاظت کاتدی بهره می برند.
در این کاربردها، سیستم حفاظت کاتدی نقش مهمی در افزایش دوام سازه، کاهش هزینه های نگهداری و حفظ ایمنی تأسیسات دریایی ایفا می کند.
مزایا و محدودیت های حفاظت کاتدی
استفاده از سیستم حفاظت کاتدی یکی از مؤثرترین روش های کنترل خوردگی در سازه های فلزی است، اما مانند هر فناوری دیگری مزایا و محدودیت های خاص خود را دارد. آگاهی از این موارد به مهندسان و بهره برداران کمک می کند تا مناسب ترین روش حفاظت را متناسب با شرایط پروژه انتخاب کنند.
در بسیاری از پروژه ها، حفاظت کاتدی در کنار پوشش های محافظ استفاده می شود تا حداکثر میزان حفاظت و طول عمر تجهیزات حاصل شود.
مزایای استفاده از سیستم حفاظت کاتدی
مهم ترین مزیت سیستم حفاظت کاتدی افزایش عمر مفید تجهیزات فلزی و کاهش سرعت خوردگی است. این موضوع باعث می شود هزینه های ناشی از تعمیرات، تعویض قطعات و توقف خطوط تولید به میزان قابل توجهی کاهش یابد.
علاوه بر این، استفاده از حفاظت کاتدی احتمال نشت خطوط لوله و مخازن را کاهش داده و به حفظ ایمنی کارکنان و محیط زیست کمک می کند. در بسیاری از صنایع، اجرای صحیح این سیستم موجب افزایش قابلیت اطمینان تجهیزات و کاهش ریسک خرابی های ناگهانی می شود.
چالش ها و محدودیت های اجرایی
با وجود مزایای فراوان، اجرای سیستم حفاظت کاتدی نیازمند طراحی دقیق، نصب اصولی و پایش مستمر است. انتخاب نادرست نوع سیستم، طراحی غیراستاندارد یا تنظیم نامناسب جریان می تواند باعث کاهش اثربخشی یا حتی آسیب به برخی تجهیزات شود.
همچنین در روش جریان اعمالی، نیاز به منبع تغذیه، تجهیزات کنترلی و هزینه اولیه بیشتر از محدودیت های این روش محسوب می شود. با این حال، در پروژه های بزرگ، مزایای بلندمدت آن معمولاً این هزینه ها را جبران می کند.
چگونه عملکرد سیستم حفاظت کاتدی بررسی می شود؟
پس از نصب، عملکرد سیستم حفاظت کاتدی باید به صورت منظم ارزیابی شود تا از حفاظت مؤثر تجهیزات اطمینان حاصل شود. تغییر شرایط محیطی، آسیب دیدن پوشش ها یا تغییر مقاومت خاک می تواند بر عملکرد سیستم تأثیر بگذارد.
به همین دلیل، بازرسی های دوره ای و انجام آزمون های تخصصی بخش مهمی از برنامه نگهداری تجهیزات تحت حفاظت کاتدی به شمار می رود.
بازرسی و پایش دوره ای
بازرسی دوره ای شامل بررسی وضعیت ظاهری تجهیزات، اتصالات، کابل ها، آندها و عملکرد کلی سیستم است. همچنین مقادیر پتانسیل الکتریکی سازه در فواصل زمانی مشخص اندازه گیری می شود تا مشخص شود حفاظت در محدوده استاندارد قرار دارد یا خیر.
ثبت و تحلیل نتایج این اندازه گیری ها به کارشناسان کمک می کند تا در صورت مشاهده هرگونه افت عملکرد، اقدامات اصلاحی لازم را پیش از بروز خوردگی انجام دهند.
استفاده از تجهیزات اندازه گیری و تست
برای ارزیابی عملکرد سیستم حفاظت کاتدی از تجهیزات تخصصی مختلفی استفاده می شود. ولت مترهای دقیق، الکترودهای مرجع مانند الکترود مس/سولفات مس (Cu/CuSO₄)، دستگاه های ثبت داده و تجهیزات اندازه گیری جریان از جمله ابزارهای متداول در این حوزه هستند. این تجهیزات امکان بررسی وضعیت پتانسیل سازه، جریان حفاظتی و عملکرد آندها را فراهم می کنند و نقش مهمی در حفظ کارایی سیستم در طول زمان دارند.
چرا استفاده از ضخامت سنج ضروری است؟
حفاظت کاتدی یکی از مؤثرترین روش های جلوگیری از خوردگی فلزات است، اما برای اطمینان از عملکرد صحیح این سیستم باید وضعیت تجهیزات به صورت دوره ای بررسی شود. یکی از دقیق ترین روش ها برای ارزیابی میزان تأثیر حفاظت کاتدی، اندازه گیری ضخامت قطعات فلزی است.

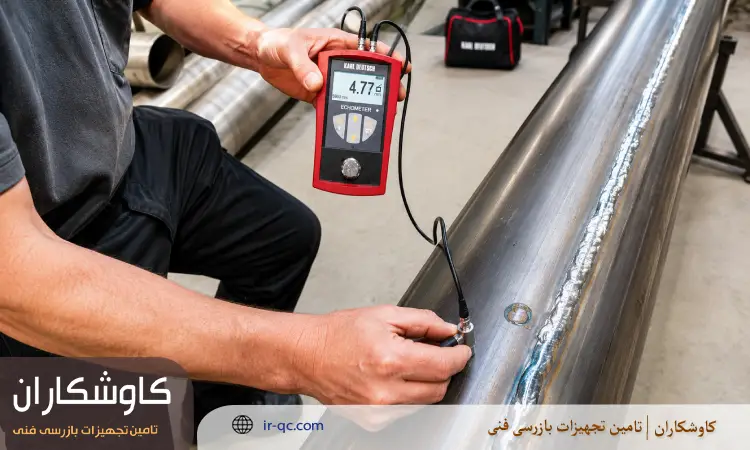

با استفاده از ضخامت سنج التراسونیک می توان کاهش ضخامت ناشی از خوردگی را بدون آسیب رساندن به تجهیزات اندازه گیری کرد و در صورت مشاهده افت ضخامت غیرعادی، اقدامات اصلاحی را قبل از بروز خرابی های جدی انجام داد.
کنترل نرخ خوردگی با اندازه گیری ضخامت
اندازه گیری منظم ضخامت لوله ها، مخازن و سازه های فلزی، اطلاعات دقیقی از نرخ پیشرفت خوردگی در اختیار کارشناسان قرار می دهد. اگر با وجود استفاده از سیستم حفاظت کاتدی، کاهش ضخامت همچنان ادامه داشته باشد، احتمال وجود نقص در طراحی، نصب یا عملکرد سیستم وجود دارد. به همین دلیل، استفاده از دستگاه ضخامت سنج التراسونیک به عنوان یک روش غیرمخرب، نقش مهمی در پایش نرخ خوردگی و ارزیابی اثربخشی سیستم حفاظت کاتدی ایفا می کند.
افزایش عمر تجهیزات با پایش مستمر
پایش مستمر تجهیزات از طریق اندازه گیری دوره ای ضخامت، باعث می شود تغییرات ناشی از خوردگی در مراحل اولیه شناسایی شوند. این موضوع علاوه بر جلوگیری از نشتی، ترکیدگی و توقف خطوط تولید، هزینه های تعمیر و تعویض تجهیزات را نیز کاهش می دهد. ترکیب سیستم حفاظت کاتدی با بازرسی دوره ای توسط ضخامت سنج التراسونیک، راهکاری مؤثر برای افزایش طول عمر مخازن، خطوط لوله و سایر تجهیزات فلزی در صنایع مختلف محسوب می شود.
تفاوت حفاظت کاتدی با سایر روش های جلوگیری
روش های مختلفی برای کنترل خوردگی تجهیزات فلزی وجود دارد که هرکدام بر اساس شرایط محیطی، نوع سازه و هزینه های اجرایی انتخاب می شوند. سیستم حفاظت کاتدی یکی از مؤثرترین این روش ها است، اما در بسیاری از پروژه ها در کنار پوشش های محافظ یا بازدارنده های خوردگی مورد استفاده قرار می گیرد تا بیشترین میزان حفاظت فراهم شود.
شناخت تفاوت این روش ها به انتخاب راهکار مناسب و افزایش طول عمر تجهیزات کمک می کند.
مقایسه با پوشش های محافظ
پوشش های محافظ با ایجاد یک لایه عایق روی سطح فلز، مانع تماس مستقیم فلز با محیط خورنده می شوند. این روش در بسیاری از تجهیزات صنعتی کاربرد دارد، اما در صورت آسیب دیدن پوشش، امکان شروع خوردگی در محل آسیب دیده وجود دارد.
در مقابل، سیستم حفاظت کاتدی حتی در صورت وجود خراش یا نقص های کوچک در پوشش نیز می تواند از خوردگی فلز جلوگیری کند. به همین دلیل، در خطوط لوله و مخازن زیرزمینی معمولاً از ترکیب پوشش محافظ و حفاظت کاتدی استفاده می شود.
| ویژگی | سیستم حفاظت کاتدی | پوشش محافظ |
| نحوه عملکرد | کنترل واکنش الکتروشیمیایی | ایجاد لایه عایق |
| نیاز به پایش | دارد | دارد |
| عملکرد در محل آسیب پوشش | مؤثر | کاهش می یابد |
| کاربرد متداول | خطوط لوله، مخازن، سازه های دریایی | تقریباً تمام تجهیزات فلزی |

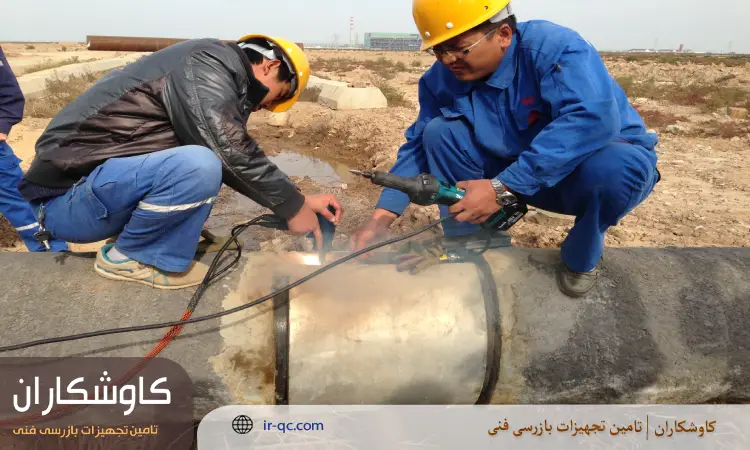

مقایسه با بازدارنده های خوردگی
بازدارنده های خوردگی یا Inhibitors موادی هستند که با افزودن آن ها به محیط، سرعت واکنش های خوردگی کاهش پیدا می کند. این مواد معمولاً در سیستم های بسته مانند بویلرها، برج های خنک کننده یا خطوط فرآیندی کاربرد دارند.
تفاوت اصلی این روش با سیستم حفاظت کاتدی در این است که بازدارنده ها ترکیب شیمیایی محیط را تغییر می دهند، در حالی که حفاظت کاتدی مستقیماً بر رفتار الکتروشیمیایی فلز اثر می گذارد. در برخی صنایع، برای دستیابی به حداکثر میزان حفاظت، از هر دو روش به صورت هم زمان استفاده می شود.
سخن پایانی
خوردگی یکی از مهم ترین عوامل کاهش عمر تجهیزات فلزی در صنایع مختلف است و کنترل آن نقش مستقیمی در افزایش ایمنی، کاهش هزینه های نگهداری و جلوگیری از توقف تولید دارد. سیستم حفاظت کاتدی با جلوگیری از وقوع واکنش های خوردگی، یکی از مؤثرترین روش های محافظت از خطوط لوله، مخازن، سازه های دریایی و بسیاری از تجهیزات صنعتی محسوب می شود.
انتخاب نوع مناسب حفاظت کاتدی، طراحی اصولی، نصب صحیح و انجام بازرسی های دوره ای، عوامل کلیدی در موفقیت این سیستم هستند. همچنین استفاده از حفاظت کاتدی در کنار پوشش های محافظ و سایر روش های کنترل خوردگی می تواند عمر مفید تجهیزات را به میزان قابل توجهی افزایش دهد.
سوالات متداول سیستم حفاظت کاتدی
- سیستم حفاظت کاتدی چیست؟
سیستم حفاظت کاتدی روشی برای جلوگیری از خوردگی فلزات است که با تبدیل سازه به کاتد یک سلول الکتروشیمیایی، از اکسید شدن و تخریب فلز جلوگیری می کند. - حفاظت کاتدی به چند روش انجام می شود؟
حفاظت کاتدی به دو روش اصلی شامل حفاظت با آند فداشونده (Galvanic Cathodic Protection) و حفاظت با جریان اعمالی (Impressed Current Cathodic Protection) اجرا می شود. - مهم ترین کاربرد سیستم حفاظت کاتدی چیست؟
این سیستم در خطوط انتقال نفت، گاز و آب، مخازن زیرزمینی، تأسیسات صنعتی، سازه های دریایی، اسکله ها و سکوهای نفتی بیشترین کاربرد را دارد. - آیا حفاظت کاتدی به تنهایی برای جلوگیری از خوردگی کافی است؟
در بسیاری از پروژه ها، حفاظت کاتدی همراه با پوشش های محافظ استفاده می شود. ترکیب این دو روش معمولاً بهترین عملکرد را در کاهش خوردگی و افزایش عمر تجهیزات فراهم می کند.
