دستگاه آنالیز فلز XRF یا طیف سنج فلورسانس پرتو ایکس (X-Ray Fluorescence Spectrometer) یکی از پیشرفته ترین تجهیزات آزمایشگاهی برای آنالیز عنصری مواد جامد است. این فناوری با دقت بالا و سرعت چشمگیر، امکان شناسایی کمی و کیفی عناصر شیمیایی موجود در نمونه را بدون نیاز به آماده سازی پیچیده و بدون تخریب آن فراهم می کند. به همین دلیل، دستگاه های XRF به عنوان یک ابزار حیاتی در صنایع مختلف از جمله متالورژی، معدن، بازیافت فلزات، نفت و پتروشیمی، و کنترل کیفی خطوط تولید شناخته می شوند.
عملکرد این سیستم بر پایه ی فلورسانس اشعه ایکس است؛ زمانی که نمونه در معرض پرتو ایکس قرار می گیرد، هر عنصر موجود در آن انرژی مشخصی از خود ساطع می کند. دستگاه XRF این انرژی ها را شناسایی کرده و بر اساس آن، ترکیب شیمیایی دقیق نمونه را محاسبه می کند. این ویژگی باعث شده است که دستگاه XRF به یکی از سریع ترین و دقیق ترین روش های آنالیز غیرمخرب مواد فلزی و غیرفلزی تبدیل شود.
فناوری طیف سنجی فلورسانس پرتو ایکس (XRF) سابقه ای بیش از یک قرن دارد. ریشه های این تکنولوژی به اوایل قرن بیستم بازمی گردد، زمانی که دانشمندان دریافتند مواد مختلف هنگام تابش پرتو ایکس، فلورسانس منحصر به فردی از خود ساطع می کنند. این کشف مهم، پایه گذار یکی از دقیق ترین روش های آنالیز عنصری مواد جامد و فلزی شد.
امروزه دستگاه های XRF با تکیه بر نرم افزارهای هوشمند، الگوریتم های تحلیلی پیشرفته و طراحی ارگونومیک، دقت و سرعتی بی نظیر در شناسایی عناصر شیمیایی و ترکیبات فلزی ارائه می دهند. مدل های جدیدی مانند SciAps X-550 و Olympus Vanta از شناخته شده ترین تجهیزات حال حاضر بازار جهانی هستند که با فناوری آمریکایی و قابلیت تحلیل در محل (On-site Analysis)، نیازهای صنایع مدرن را به طور کامل پوشش می دهند.
طبق نظر سایت spectro :
دستگاه های XRF به گونه ای طراحی شده اند که به متخصصان صنایع مختلف امکان انجام سریع و دقیق آنالیز عنصری را هر کجا و هر زمان بدهند.چه در محل پروژه باشید، چه در آزمایشگاه یا خط تولید، آنالایزرهای XRF نتایج قابل اعتماد ارائه می دهند، روند کار را ساده می کنند و به بهبود تصمیم گیری کمک می کنند. این آنالایزرهای قابل حمل به خاطر مقاومت بالا و اطمینان پذیری در محیط های کاری سخت مشهور هستند. آن ها با استفاده از فناوری ها و طراحی های نوآورانه، قادر به شناسایی فلزات و غیر فلزات با نتایجی تکرارپذیر و با کیفیت آزمایشگاهی هستند. رابط کاربری ساده و ارگونومی کارآمد، استفاده از آن ها را بسیار آسان کرده است.

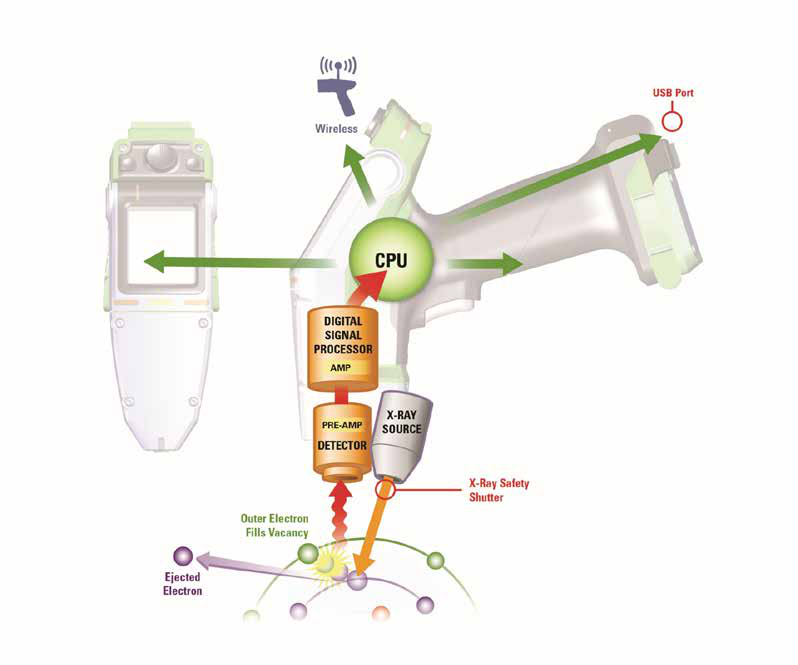

دستگاه XRF بر پایه ی پدیده ی فیزیکی فلورسانس پرتو ایکس عمل می کند. این فناوری امکان شناسایی دقیق عناصر شیمیایی موجود در مواد مختلف را بدون نیاز به تخریب نمونه فراهم می سازد. فرآیند کار این دستگاه در چند مرحله انجام می شود:
انتخاب دستگاه XRF مناسب به نوع نمونه، کاربرد صنعتی و دقت مورد نیاز شما بستگی دارد. اگر برای خرید دستگاه آنالیز فلز XRF نیاز به راهنمایی دارید، کارشناسان کاوشکاران می توانند بهترین مدل را متناسب با نیاز پروژه شما معرفی کنند.
نتایج حاصل از آنالیز XRF معمولا به صورت فهرستی از عناصر شناسایی شده و میزان غلظت هر یک از آن ها نمایش داده می شود. نرم افزار دستگاه با بررسی انرژی و شدت پرتوهای فلورسانس، عناصر موجود در نمونه را شناسایی کرده و مقدار آن ها را محاسبه می کند. نتیجه می تواند بر اساس نوع دستگاه، نوع نمونه و روش کالیبراسیون به صورت درصد وزنی، ppm یا شکل های دیگر گزارش شود.
دقت تفسیر نتایج XRF به عواملی مانند نوع دستگاه، کالیبراسیون، ترکیب نمونه، یکنواختی سطح و روش آماده سازی بستگی دارد. بنابراین صرف مشاهده درصد یک عنصر در نمایشگر دستگاه برای ارزیابی دقیق نمونه کافی نیست و باید شرایط اندازه گیری و روش کالیبراسیون نیز در نظر گرفته شود. برای دستیابی به نتایج دقیق، انتخاب دستگاه مناسب و تنظیم صحیح پارامترهای اندازه گیری اهمیت زیادی دارد. پیش از خرید دستگاه XRF می توانید با کارشناسان فنی کاوشکاران مشورت کنید تا بهترین گزینه بر اساس نوع نمونه و شرایط کاری شما پیشنهاد شود.
یکی از مزایای XRF، امکان بررسی طیف متنوعی از نمونه های جامد است. با این حال، روش آماده سازی نمونه به نوع دستگاه و ماهیت ماده بستگی دارد. در دستگاه های پرتابل، بسیاری از قطعات فلزی، آلیاژها، سنگ ها و مواد معدنی را می توان مستقیما مورد بررسی قرار داد؛ در حالی که در سیستم های آزمایشگاهی ممکن است برای دستیابی به نتیجه دقیق تر، آماده سازی بیشتری لازم باشد.
قطعات فلزی و آلیاژی از رایج ترین نمونه های مورد بررسی با XRF هستند. در دستگاه های پرتابل، سطح نمونه معمولا باید تمیز و تا حد امکان صاف باشد تا تماس مناسب با محل اندازه گیری ایجاد شود.
برای نمونه های پودری، آماده سازی می تواند شامل آسیاب کردن و یکنواخت کردن نمونه و در برخی روش ها تبدیل آن به قرص فشرده باشد. نوع آماده سازی باید بر اساس روش اندازه گیری و دستورالعمل دستگاه انجام شود.
XRF برای شناسایی و اندازه گیری بسیاری از عناصر موجود در سنگ ها، خاک ها و کانی ها کاربرد دارد و به همین دلیل در اکتشاف و فرآوری مواد معدنی مورد استفاده قرار می گیرد.
دستگاه XRF از بخش های مختلفی تشکیل شده است که هرکدام نقش مهمی در فرآیند آنالیز عنصری و عملکرد دقیق سیستم دارند. بر اساس تجربه و گزارش های فنی شرکت کاوشکاران، اجزای اصلی این دستگاه شامل موارد زیر است:
در این بخش، لامپ پرتو ایکس با آندهایی از جنس رودیوم (Rh) یا پالادیوم (Pd) به کار می رود. منبع پرتو ایکس مسئول تولید پرتوهای با انرژی بالا است که به سطح نمونه تابانده می شوند. طبق توضیح کارشناسان شرکت کاوشکاران، انتخاب نوع آند تأثیر مستقیمی بر توان تفکیک و دقت آنالیز دارد.
آشکارساز دستگاه XRF وظیفه ی شناسایی و ثبت پرتوهای فلورسانس ساطع شده از نمونه را دارد. در دستگاه های EDXRF معمولاً از آشکارسازهای Si-PIN یا SDD (Silicon Drift Detector) استفاده می شود، در حالی که مدل های WDXRF از کریستال های انکساری برای تحلیل دقیق تر طول موج بهره می برند.
بر اساس توضیحات شرکت کاوشکاران، نوع آشکارساز انتخابی می تواند تعیین کننده دقت نهایی نتایج آنالیز باشد.
فیلتر انرژی در دستگاه XRF برای بهبود کیفیت سیگنال و افزایش دقت اندازه گیری طراحی شده است. این بخش با جذب یا تضعیف پرتوهای ایکس اولیه ناخواسته یا نویز، انرژی تابش را بهینه کرده و به حذف سیگنال های اضافی کمک می کند. در نتیجه، وضوح طیف فلورسانس ساطع شده از نمونه افزایش یافته و نسبت سیگنال به نویز (SNR) بهبود می یابد، که این امر منجر به تشخیص دقیق تر عناصر و کاهش حد تشخیص می شود.
نرم افزار دستگاه XRF وظیفه ی پردازش داده ها، ترسیم طیف و انجام تحلیل های کمی و کیفی را بر عهده دارد. نرم افزارهای مورد استفاده در محصولات ارائه شده توسط شرکت کاوشکاران معمولاً دارای رابط کاربری ساده و امکانات پیشرفته آماری هستند که دقت و سرعت تحلیل را افزایش می دهند.
بدنه ی دستگاه به گونه ای طراحی شده است که از انتشار پرتو ایکس به محیط جلوگیری کرده و ایمنی اپراتور را تضمین کند. این بخش همچنین موجب افزایش پایداری دستگاه در شرایط کاری مختلف می شود.
دستگاه های XRF با توجه به نوع آشکارساز، منبع پرتو، نرم افزار و قابلیت های اندازه گیری، عملکرد متفاوتی دارند. برای مقایسه مدل های موجود و دریافت مشخصات فنی دقیق، با تیم کارشناسی کاوشکاران در ارتباط باشید.

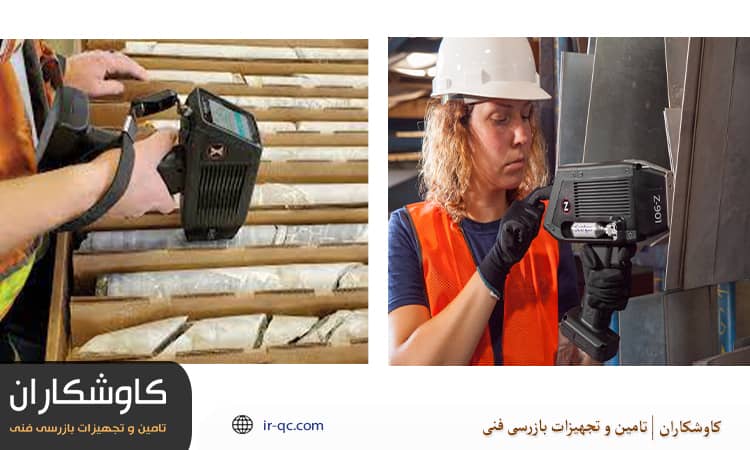

دستگاه پرتابل XRF یا دستگاه دستی آنالیز فلزات، یکی از پرکاربردترین ابزارهای قابل حمل در صنایع مختلف است. این دستگاه با دقت بالا و سرعت زیاد، امکان تعیین ترکیب شیمیایی نمونه ها در محل (On-Site Analysis) را فراهم می کند و به ویژه در محیط هایی که حمل نمونه به آزمایشگاه دشوار است، کارایی فوق العاده ای دارد.
در بخش معدن، دستگاه پرتابل XRF نقش کلیدی در شناسایی و تعیین ترکیب سنگ، خاک و کانی ها دارد. این دستگاه ها قادرند عناصر فلزی موجود در نمونه ها را با دقت بالا اندازه گیری کنند و اطلاعات دقیقی درباره ترکیب مواد ارائه دهند.
برخی از کاربردهای رایج عبارت اند از:
در پروژه های معدنی، استفاده از مدل های XRF پرتابل سری X200، X50 و X505 موجب افزایش سرعت تصمیم گیری و کاهش هزینه های آزمایشگاهی می شود.

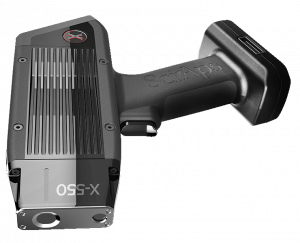

در صنایع فلزکاری، ذوب و آلیاژسازی، دستگاه XRF پرتابل مدل SciAps X550 به عنوان یکی از ابزارهای دقیق برای کنترل کیفیت شناخته می شود. مهم ترین کاربردهای آن شامل موارد زیر است:

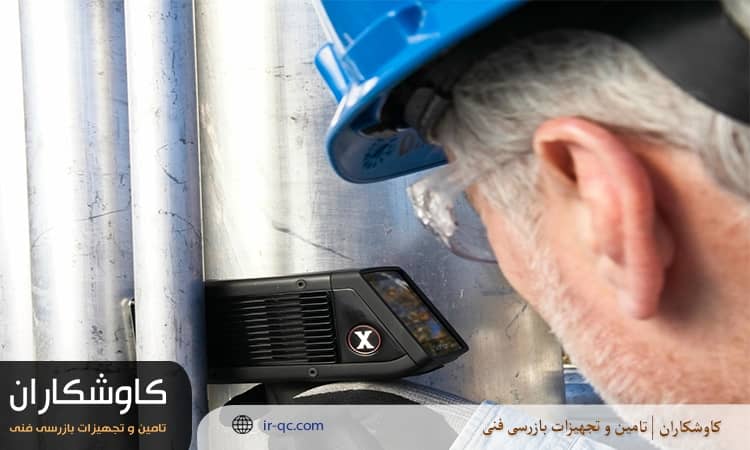

یکی از مهم ترین ویژگی های دستگاه پرتابل XRF، غیرمخرب بودن فرآیند آنالیز است؛ به همین دلیل این فناوری به طور گسترده در حوزه NDT (تست غیرمخرب) مورد استفاده قرار می گیرد. این ویژگی امکان بررسی دقیق نمونه ها بدون آسیب رساندن به آن ها را فراهم می کند، که به ویژه در صنایع حساس مانند فلزکاری، آلیاژسازی و محیط زیست بسیار ارزشمند است. علاوه بر این، سرعت تحلیل در این دستگاه ها فوق العاده بالاست و معمولاً زمان انجام آن کمتر از یک دقیقه طول می کشد. این ویژگی باعث می شود که کارشناسان بتوانند تصمیم گیری سریع و بهینه در محل کار داشته باشند و روند تولید یا بررسی نمونه ها را بدون وقفه ادامه دهند.
دستگاه های پرتابل XRF همچنین نیازی به آماده سازی پیچیده نمونه ها ندارند؛ این یعنی اپراتور می تواند مواد جامد، فلزات یا سنگ ها را به صورت مستقیم و بدون مراحل پیش پردازش طولانی تحلیل کند. به علاوه، قابلیت حمل آسان این دستگاه ها امکان استفاده در محیط های مختلف، از معدن و کارخانه گرفته تا سایت های اکتشافی و آزمایشگاهی را فراهم می کند. ترکیب این ویژگی ها باعث می شود که دستگاه پرتابل XRF به یک ابزار کارآمد، اقتصادی و دقیق برای آنالیز عنصری در صنایع متعدد تبدیل شود و مزایای عملی قابل توجهی برای مهندسین، تکنسین ها و مدیران خط تولید ارائه دهد.اگر به دنبال دستگاه پرتابل XRF برای آنالیز سریع فلزات، کنترل کیفیت آلیاژها یا استفاده در محل پروژه هستید، کارشناسان ما می توانند شما را در انتخاب مدل مناسب و بررسی قابلیت های دستگاه راهنمایی کنند.
با وجود کاربرد گسترده XRF، این فناوری برای همه عناصر و همه شرایط اندازه گیری مناسب نیست. توانایی دستگاه در شناسایی عناصر مختلف به نوع سیستم، آشکارساز، شرایط اندازه گیری و نمونه بستگی دارد. عناصر سبک معمولا نسبت به عناصر سنگین محدودیت بیشتری برای اندازه گیری دارند و در برخی کاربردها ممکن است روش های دیگری مانند LIBS یا ICP گزینه مناسب تری باشند.
همچنین XRF بیشتر برای آنالیز عنصری طراحی شده است و نباید نتایج آن را با اندازه گیری ویژگی هایی مانند وزن، ضخامت یا خواص مکانیکی ماده یکسان دانست. برای انتخاب روش مناسب، ابتدا باید مشخص شود چه عنصری، در چه محدوده غلظتی و در چه نوع نمونه ای قرار است اندازه گیری شود.
روش XRF برای شناسایی طیف گسترده ای از عناصر، به ویژه فلزات سنگین، بسیار دقیق و پایدار است و امکان انجام آنالیز غیرمخرب و سریع را فراهم می کند. با این حال، این فناوری در شناسایی عناصر سبک مانند لیتیوم و برلیم محدودیت دارد. در مقابل، روش LIBS (Laser-Induced Breakdown Spectroscopy) توانایی بالاتری در تشخیص و اندازه گیری عناصر سبک دارد و برای پروژه هایی که تمرکز بر این نوع عناصر است، مناسب تر است. انتخاب بین XRF و LIBS به نوع عناصر مورد بررسی، نیاز پروژه و شرایط محیطی بستگی دارد و در بسیاری از صنایع، ترکیب این دو روش می تواند بهترین نتیجه را برای تحلیل دقیق مواد ارائه دهد.
انتخاب بین XRF و سایر روش های آنالیز مانند LIBS یا OES باید بر اساس نوع عنصر مورد بررسی، دقت مورد نیاز و شرایط کاری انجام شود. برای انتخاب فناوری مناسب، از مشاوره تخصصی کارشناسان کاوشکاران استفاده کنید.
| معیار مقایسه | XRF پرتابل | XRF رومیزی | LIBS |
|---|---|---|---|
| روش آنالیز | فلورسانس پرتو ایکس | فلورسانس پرتو ایکس | پلاسما القاشده با لیزر |
| قابلیت حمل | بسیار بالا | محدود | بالا |
| آماده سازی نمونه | معمولا کم یا بدون آماده سازی پیچیده | بسته به نوع نمونه ممکن است نیاز باشد | معمولا آماده سازی سطحی لازم است |
| سرعت آنالیز | چند ثانیه تا چند دقیقه | چند ثانیه تا چند دقیقه | معمولا چند ثانیه |
| دقت در عناصر سنگین | بالا | بسیار بالا | بالا |
| عملکرد در عناصر سبک | محدودتر | بسته به سیستم و شرایط اندازه گیری | مناسب تر |
| کاربرد اصلی | آنالیز در محل، معدن، فلزات و بازیافت | آزمایشگاه و کنترل کیفیت دقیق | شناسایی آلیاژها و عناصر سبک |
| آنالیز غیرمخرب | بله | بله | معمولا با برداشت بسیار سطحی از نمونه |
| مناسب برای آنالیز آلیاژها | بله | بله | بله |
| مناسب برای کار میدانی | بسیار مناسب | مناسب نیست | مناسب |
| هزینه خرید | معمولا متوسط تا بالا | معمولا بالا | متوسط تا بالا |
| انتخاب مناسب برای | کاربرانی که سرعت و قابلیت حمل اهمیت دارد | آزمایشگاه هایی که دقت و کنترل شرایط مهم است | کاربردهایی که شناسایی عناصر سبک اهمیت بیشتری دارد |

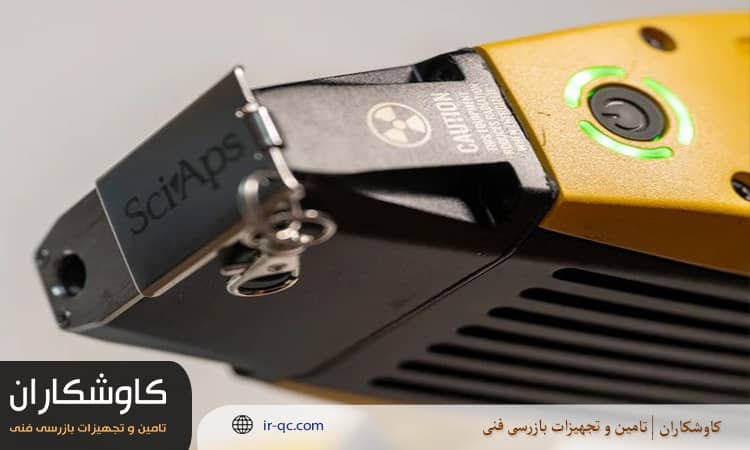

برای دستیابی به نتایج دقیق و قابل اعتماد در آنالیز با دستگاه های XRF، کالیبراسیون دستگاه XRF به صورت منظم و اصولی اهمیت بالایی دارد. روش مرسوم کالیبراسیون شامل استفاده از نمونه های استاندارد (Check Sample) مانند SS316 است که به همراه دستگاه ارائه می شوند. این نمونه ها به عنوان مرجع برای تنظیم و بررسی صحت اندازه گیری ها مورد استفاده قرار می گیرند و اطمینان می دهند که داده های به دست آمده از دستگاه، همواره دقیق و قابل تکرار هستند. رعایت اصول کالیبراسیون نه تنها دقت تحلیل را افزایش می دهد، بلکه کیفیت کنترل فرآیند و اطمینان از صحت نتایج در صنایع مختلف مانند فلزکاری، آلیاژسازی و معدن کاری را تضمین می کند.
در برخی نمونه های معدنی و مواد دارای ترکیبات فرار، بخشی از وزن نمونه مربوط به رطوبت، مواد آلی یا ترکیباتی است که هنگام حرارت دادن از نمونه خارج می شوند. این بخش با عنوان LOI (Loss on Ignition) شناخته می شود.
در چنین نمونه هایی، در نظر گرفتن LOI می تواند برای تفسیر صحیح نتایج اهمیت داشته باشد؛ زیرا XRF مستقیما تمام عناصر سبک مانند کربن، اکسیژن، هیدروژن و نیتروژن را به یک شکل اندازه گیری نمی کند. روش محاسبه و نحوه گزارش LOI باید متناسب با نوع نمونه و استاندارد مورد استفاده تعیین شود.
برای استفاده صنعتی از دستگاه آنالیز شیمیایی به روشXRF ، رعایت استاندارد هایی مانند : ASTM E1621 ، ISO 3497 ، ISO 14596 ضروری است ؛ این استاندارد ها روش معتبر برای آماده سازی نمونه ، کالیبراسیون و گزارش دهی را مشخص میکنند .نکاتی که باید قبل از خرید دستگاه آنالیز فلز XRF در نظر بگیرید:هنگام خرید باید به چند فاکتور کلیدی توجه شود:
برخی از فروشندگان معتبر ایرانی دستگاه های آنالیز فلز XRF را با خدمات پس از فروش، آموزش کار با دستگاه، و کالیبراسیون اولیه ارائه می کنند.قبل از خرید حتماً از فروشنده تقاضای آنالیز آزمایشی نمونه مورد نظر خود را داشته باشید.
دستگاه های آنالیز فلزات بر اساس نوع فناوری و محل استفاده به چند گروه کلی تقسیم می شوند که هر کدام ویژگی ها و کاربردهای خاص خود را دارند. دستگاه های XRF پرتابل (قابل حمل) به دلیل وزن سبک و حمل آسان، مناسب استفاده در معادن، صنایع فلزات و محیط های آلوده هستند و برای آنالیز نمونه ها معمولاً نیازی به آماده سازی خاص ندارند. در مقابل، دستگاه های XRF رومیزی دقت بسیار بالایی ارائه می دهند و بیشتر در آزمایشگاه ها و مراکز تحقیقاتی کاربرد دارند، اما نصب و استفاده از آن ها نیازمند شرایط محیطی و تجهیزات مخصوص است.
نوع دیگری از تجهیزات آنالیز فلزات، دستگاه های LIBS هستند که با استفاده از لیزر عمل می کنند و می توانند به عنوان جایگزین یا مکمل XRF برای تحلیل سریع و سطح مولکولی عناصر سبک به کار روند. علاوه بر این، دستگاه های آنالیز طیف سنجی نوری (OES) برای بررسی فلزات مذاب در کارخانه های ذوب طراحی شده اند و نیاز به نمونه برداری گرم و تماس مستقیم با سطح فلز دارند. انتخاب فناوری مناسب با توجه به نوع عنصر مورد بررسی، دقت مورد نیاز و محیط کاری تعیین می شود و می تواند تاثیر قابل توجهی در سرعت، دقت و کارایی آنالیز داشته باشد.
دستگاه XRF در صنایع طلا و جواهر برای بررسی ترکیب آلیاژها و تعیین میزان برخی عناصر موجود در نمونه کاربرد دارد. مهم ترین مزیت این روش، سرعت بالا و غیرمخرب بودن آن است؛ بنابراین می توان ترکیب نمونه را بدون ذوب یا تخریب قطعه بررسی کرد.
با این حال، دقت XRF در اندازه گیری فلزات گرانبها به نوع دستگاه، کالیبراسیون، ترکیب آلیاژ، وضعیت سطح و غلظت عنصر بستگی دارد. برای اندازه گیری مقادیر بسیار کم برخی عناصر یا دستیابی به حساسیت های بسیار بالا، ممکن است روش های آزمایشگاهی دیگری مانند ICP مناسب تر باشند.
قیمت دستگاه XRF به یک عامل مشخص محدود نمی شود و معمولا بر اساس مجموعه ای از مشخصات فنی و امکانات دستگاه تعیین می شود. مدل و برند، نوع آشکارساز، محدوده عناصر قابل اندازه گیری، دقت و حد تشخیص، پرتابل یا رومیزی بودن، امکانات نرم افزاری و خدمات پس از فروش از مهم ترین عوامل موثر بر قیمت هستند.
در بازار ایران، نوسانات نرخ ارز و هزینه واردات تجهیزات تخصصی نیز می تواند تاثیر قابل توجهی بر قیمت نهایی دستگاه داشته باشد. بنابراین بهتر است به جای مقایسه صرف قیمت، مشخصات فنی و قابلیت های دستگاه را با نیاز واقعی پروژه مقایسه کنید.
قبل از خرید دستگاه XRF بهتر است از فروشنده بخواهید نمونه واقعی مورد نظر شما را با دستگاه آنالیز کند. این کار کمک می کند میزان دقت و تناسب دستگاه با کاربرد مورد نظر خود را بهتر ارزیابی کنید.
قیمت دستگاه XRF به مشخصات فنی، نوع کاربرد و امکانات مورد نیاز بستگی دارد. برای دریافت قیمت به روز دستگاه XRF و انتخاب مدلی متناسب با بودجه و نیاز کاری خود، با کارشناسان کاوشکاران در ارتباط باشید.
برندهای معتبر زیادی در زمینه تولید دستگاه آنالیز فلز XRF فعالیت دارند که هر کدام مزایا و تخصص های خاص خود را دارند. در ادامه با چند نمونه از برندهای برتر آشنا می شویم:
انتخاب برند مناسب بستگی به نیاز، بودجه و نوع کاربرد دارد. پیشنهاد می شود قبل از خرید از مشاوره فنی استفاده کنید.
برای خرید دستگاه آنالیز فلز XRF و دریافت مشاوره درباره انتخاب مدل، بررسی نمونه آزمایشی، خدمات پس از فروش و تجهیزات جانبی، با کارشناسان کاوشکاران در تماس باشید.
خرید دستگاه XRF ابزاری مطمئن و حیاتی برای اندازه گیری و تحلیل ترکیبات عناصر در فلزات، مواد معدنی و نمونه های صنعتی است. با بررسی مشخصات فنی، دقت، سرعت آنالیز و قابلیت حمل، می توان مدل مناسب نیازهای آزمایشگاهی یا صنعتی را انتخاب کرد. دستگاه های XRF با ارائه نتایج سریع، دقیق و غیرمخرب، امکان بهینه سازی فرآیندها، کنترل کیفیت و افزایش بهره وری را فراهم می کنند. با انتخاب محصول از برندهای معتبر و بهره گیری از خدمات پس از فروش، کاربران می توانند سرمایه گذاری مطمئن و طول عمر بالای دستگاه را تضمین کنند.
