ضخامت سنج التراسونیک یکی از ابزارهای پرکاربرد در تست های غیرمخرب (NDT) است که برای اندازه گیری ضخامت دیواره قطعات، لوله ها، مخازن، ورق ها و بسیاری از مواد جامد بدون نیاز به برش یا تخریب آن ها استفاده می شود. این دستگاه با ارسال امواج فراصوت و تحلیل بازتاب آن ها، امکان اندازه گیری ضخامت قطعه را در بسیاری از کاربردها تنها از یک طرف فراهم می کند.
خرید ضخامت سنج التراسونیک از شرکت کاوشکاران برای صنایعی مانند نفت و گاز، پتروشیمی، نیروگاه، خودروسازی، کشتی سازی، فولاد، بازرسی فنی و تعمیر و نگهداری تجهیزات اهمیت زیادی دارد. انتخاب دستگاه مناسب به عواملی مانند جنس ماده، محدوده ضخامت، نوع و فرکانس پراب، دقت مورد نیاز، وجود پوشش روی قطعه، شرایط محیطی و قابلیت های دستگاه بستگی دارد.
استعلام قیمت دستگاه ضخامت سنج اولتراسونیک

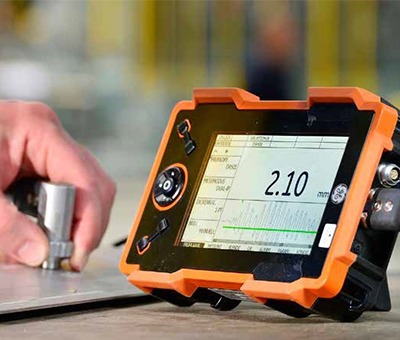

ضخامت سنج اولتراسونیک (Ultrasonic Thickness Gauge) یک ابزار اندازه گیری غیرمخرب است که با استفاده از امواج صوتی با فرکانس بالا، ضخامت یک قطعه را محاسبه می کند. این روش بدون نیاز به برش یا تخریب قطعه انجام می شود و در بسیاری از کاربردها امکان اندازه گیری تنها از یک سمت قطعه وجود دارد.این ویژگی برای قطعاتی مانند لوله ها، مخازن، ورق های فلزی و سازه هایی که دسترسی به هر دو طرف آن ها دشوار یا غیرممکن است، اهمیت زیادی دارد.
دستگاه یک پالس فراصوتی را توسط پراب به داخل ماده ارسال می کند. موج پس از رسیدن به سطح پشتی قطعه بازتاب می شود و پراب این بازتاب را دریافت می کند. دستگاه با محاسبه زمان رفت و برگشت موج و استفاده از سرعت صوت در ماده، ضخامت قطعه را محاسبه و نمایش می دهد.
مهم ترین مزایای این روش عبارتند از:
انتخاب ضخامت سنج مناسب به نوع ماده، ضخامت قطعه و شرایط بازرسی بستگی دارد. اگر برای انتخاب مدل مناسب نیاز به راهنمایی دارید، کارشناسان کاوشکاران آماده ارائه مشاوره تخصصی هستند.
| صنعت | کاربرد |
|---|---|
| نفت و گاز | بررسی خوردگی و کاهش ضخامت خطوط لوله و تجهیزات |
| پتروشیمی | کنترل ضخامت مخازن، لوله ها و تجهیزات فرآیندی |
| نیروگاه | بازرسی دیگ ها، لوله ها و تجهیزات صنعتی |
| خودروسازی | کنترل ضخامت قطعات و بررسی کیفیت تولید |
| کشتی سازی | بررسی ضخامت بدنه و صفحات فلزی |
| فولاد و متالورژی | کنترل ضخامت محصولات و قطعات فلزی |
| هوافضا | بررسی برخی قطعات فلزی و کامپوزیتی |
| تعمیر و نگهداری | پایش کاهش ضخامت ناشی از خوردگی و فرسایش |
| بازرسی فنی | اندازه گیری ضخامت قطعات و تجهیزات صنعتی |
ضخامت سنج التراسونیک به دلیل سرعت، غیرمخرب بودن و امکان اندازه گیری از یک طرف، در طیف گسترده ای از صنایع مورد استفاده قرار می گیرد.
خطوط لوله، مخازن، مبدل های حرارتی و تجهیزات تحت فشار در صنایع نفت و گاز در معرض خوردگی، فرسایش و شرایط سخت کاری قرار دارند. کاهش ضخامت دیواره می تواند یکی از نشانه های آسیب یا خوردگی باشد و به همین دلیل اندازه گیری دوره ای ضخامت در برنامه های بازرسی اهمیت دارد.
ضخامت سنج التراسونیک این امکان را فراهم می کند که در بسیاری از موارد بدون برش یا تخریب قطعه، ضخامت دیواره اندازه گیری و نتایج با اندازه گیری های قبلی مقایسه شود. این اطلاعات می تواند به تیم های تعمیر و نگهداری در شناسایی نقاط بحرانی و برنامه ریزی بازرسی های بعدی کمک کند.
مخازن ذخیره، مخازن تحت فشار و برخی تجهیزات فرآیندی به دلیل تماس با مواد خورنده ممکن است در طول زمان دچار کاهش ضخامت شوند. ضخامت سنجی اولتراسونیک یکی از روش های مورد استفاده برای پایش وضعیت دیواره این تجهیزات است.
در صورتی که دستگاه و پراب مناسب انتخاب شده باشد، می توان در بسیاری از موارد ضخامت فلز پایه را بدون برداشتن پوشش سطحی و با استفاده از قابلیت هایی مانند Echo-Echo بررسی کرد.
در صنعت خودروسازی، ضخامت سنج اولتراسونیک می تواند برای کنترل ضخامت برخی قطعات فلزی و غیرفلزی، بررسی یکنواختی مواد و کنترل کیفیت برخی فرآیندهای تولید مورد استفاده قرار گیرد.
نوع کاربرد و امکان اندازه گیری به جنس، ساختار و شکل قطعه بستگی دارد؛ بنابراین انتخاب پراب و تنظیمات مناسب در این حوزه اهمیت زیادی دارد.
برای انتخاب دستگاهی متناسب با شرایط کاری، تنها شناخت کاربرد کافی نیست و باید عواملی مانند نوع پراب، محدوده اندازه گیری و قابلیت های دستگاه بررسی شود. برای دریافت راهنمای انتخاب دستگاه مناسب با کارشناسان ما در ارتباط باشید.
قیمت ضخامت سنج التراسونیک به مشخصات فنی و امکانات دستگاه بستگی دارد و نمی توان یک قیمت ثابت برای همه مدل ها در نظر گرفت. دستگاه های ساده برای اندازه گیری های عمومی، معمولاً امکانات محدودتری دارند، در حالی که مدل های حرفه ای برای بازرسی صنعتی می توانند قابلیت هایی مانند Echo-Echo، ثبت داده، پشتیبانی از پراب های مختلف، اسکن A-Scan یا B-Scan و مقاومت بیشتر در شرایط محیطی داشته باشند.
مهم ترین عواملی که روی قیمت دستگاه ضخامت سنج التراسونیک تاثیر می گذارند عبارتند از:
به همین دلیل هنگام مقایسه قیمت، بهتر است تنها به قیمت اولیه توجه نکنید و مشخصات دستگاه را متناسب با کاربرد موردنظر خود بررسی کنید. قیمت ضخامت سنج التراسونیک با توجه به مدل، برند، نوع پراب و امکانات دستگاه متفاوت است.
روش های مختلف ضخامت سنجی اولتراسونیک بر اساس نحوه ارسال، دریافت و تحلیل امواج فراصوت با یکدیگر تفاوت دارند. انتخاب روش مناسب به عواملی مانند جنس و ضخامت قطعه، وضعیت سطح، وجود پوشش و میزان دسترسی به قسمت های مختلف آن بستگی دارد. در ادامه، مهم ترین روش های مورد استفاده در ضخامت سنج های التراسونیک را بررسی می کنیم تا انتخاب دستگاه و قابلیت های مورد نیاز برای کاربردهای مختلف ساده تر شود.
Pulse-Echo رایج ترین روش مورد استفاده در ضخامت سنج های التراسونیک است. در این روش، پراب یک پالس فراصوت را به داخل قطعه ارسال می کند و دستگاه بازتاب موج از سطح پشتی را دریافت می کند. با تحلیل زمان رفت و برگشت موج و سرعت صوت در ماده، ضخامت محاسبه می شود.
این روش برای بسیاری از قطعات فلزی و غیرفلزی کاربرد دارد و در بازرسی های عمومی صنعتی، اندازه گیری ضخامت ورق ها، لوله ها و قطعات مختلف مورد استفاده قرار می گیرد.
Echo-Echo یکی از قابلیت های مهم در برخی مدل های پیشرفته است و برای اندازه گیری ضخامت فلز پایه از روی برخی پوشش ها کاربرد دارد. در این روش دستگاه با تحلیل پژواک های متوالی می تواند اثر بخشی از پوشش سطحی را از اندازه گیری ضخامت فلز جدا کند.
این قابلیت در بازرسی قطعات رنگ شده، تجهیزات صنعتی، مخازن و سازه هایی که پوشش سطحی آن ها نباید برای بازرسی برداشته شود، بسیار کاربردی است.
البته میزان و نوع پوششی که دستگاه می تواند از روی آن اندازه گیری کند، به مدل دستگاه، نوع پراب، جنس پوشش و شرایط سطح بستگی دارد.
در روش Through-Transmission از دو مبدل در دو طرف قطعه استفاده می شود. این روش بیشتر برای برخی مواد با میرایی بالا یا کاربردهایی که دریافت مستقیم پژواک از سطح پشتی دشوار است مورد استفاده قرار می گیرد.
این روش با ضخامت سنج های معمولی Pulse-Echo تفاوت دارد و باید بررسی شود که دستگاه و تجهیزات موردنظر از آن پشتیبانی می کنند یا خیر.
انتخاب قابلیت هایی مانند Pulse-Echo، Echo-Echo، A-Scan یا B-Scan باید بر اساس نوع بازرسی انجام شود. اگر درباره امکانات مورد نیاز دستگاه مطمئن نیستید، می توانید قبل از خرید از مشاوره فنی متخصصان NDT استفاده کنید.
بسته به مدل دستگاه، نوع پراب و شرایط اندازه گیری، ضخامت سنج التراسونیک می تواند برای مواد مختلفی مورد استفاده قرار گیرد.
با این حال، همه مواد با یک دستگاه و یک پراب به یک شکل قابل اندازه گیری نیستند. موادی که ساختار متخلخل، دانه بندی درشت یا میرایی صوتی بالایی دارند ممکن است به پراب و تنظیمات تخصصی نیاز داشته باشند.
بنابراین اگر هدف شما اندازه گیری پلاستیک، کامپوزیت، چدن، سرامیک یا مواد خاص است، پیش از خرید باید سازگاری دستگاه و پراب با ماده موردنظر بررسی شود.
آشنایی با اجزای اصلی دستگاه به انتخاب مدل مناسب و استفاده صحیح از آن کمک می کند.
پراب مهم ترین بخش در فرآیند اندازه گیری است و وظیفه ارسال و دریافت امواج اولتراسونیک را بر عهده دارد. پراب ها با فرکانس، ساختار و کاربردهای مختلف تولید می شوند و انتخاب آن ها به جنس و ضخامت قطعه بستگی دارد.
برخی دستگاه ها از پراب های تک کریستاله و برخی از پراب های دو کریستاله استفاده می کنند. همچنین پراب های تخصصی برای اندازه گیری ضخامت های کم، سطوح خورده یا مواد خاص وجود دارند.
واحد اصلی وظیفه تولید و پردازش سیگنال ها، محاسبه ضخامت و نمایش نتیجه را بر عهده دارد. بسته به مدل، امکاناتی مانند تنظیم سرعت صوت، کالیبراسیون، ذخیره داده، نمایش A-Scan و اتصال به کامپیوتر نیز ممکن است در این بخش قرار داشته باشد.
وجود هوا بین پراب و سطح قطعه می تواند انتقال امواج اولتراسونیک را مختل کند. ژل کوپلنت به عنوان یک واسطه بین پراب و سطح مورد اندازه گیری قرار می گیرد و باعث انتقال بهتر امواج می شود.
استفاده صحیح و یکنواخت از کوپلنت می تواند به دریافت سیگنال مناسب و کاهش خطاهای ناشی از تماس نامناسب پراب کمک کند.
در مدل هایی که پراب به صورت جداگانه به دستگاه متصل می شود، کابل وظیفه انتقال سیگنال بین پراب و واحد اصلی را بر عهده دارد. کیفیت و سلامت کابل نیز در عملکرد صحیح سیستم اندازه گیری اهمیت دارد.
هنگام مقایسه مدل های مختلف، تنها به نام برند یا قیمت دستگاه توجه نکنید. مشخصات فنی دستگاه باید با کاربرد واقعی شما مطابقت داشته باشد.
محدوده اندازه گیری مشخص می کند دستگاه و پراب موردنظر چه ضخامت هایی را می توانند اندازه گیری کنند. اگر قرار است هم ورق های نازک و هم قطعات ضخیم اندازه گیری شوند، باید محدوده دستگاه و پراب به دقت بررسی شود.
رزولوشن به کوچک ترین تغییر قابل نمایش توسط دستگاه مربوط می شود، در حالی که دقت واقعی به مدل، ماده، پراب و شرایط اندازه گیری وابسته است. بنابراین این دو مفهوم را نباید یکسان در نظر گرفت.
برای کاربردهای حساس، مشخصات فنی دقیق دستگاه و پراب را بررسی کنید.
پراب های مختلف برای ضخامت ها و مواد متفاوت طراحی شده اند. انتخاب فرکانس مناسب می تواند روی نفوذ موج و کیفیت دریافت سیگنال تاثیر بگذارد.
اگر قرار است ضخامت قطعات رنگ شده یا دارای پوشش اندازه گیری شود، وجود قابلیت Echo-Echo می تواند اهمیت زیادی داشته باشد. البته باید سازگاری این قابلیت با جنس و ضخامت پوشش و مدل دستگاه بررسی شود.
برای پروژه هایی که تعداد زیادی اندازه گیری انجام می شود، قابلیت Data Logging، حافظه داخلی و امکان انتقال اطلاعات به کامپیوتر می تواند فرآیند ثبت و گزارش نتایج را ساده تر کند.
برخی مدل های پیشرفته علاوه بر نمایش مقدار ضخامت، امکان مشاهده یا ثبت اطلاعات مربوط به سیگنال اولتراسونیک را نیز فراهم می کنند. این قابلیت ها برای کاربردهای تخصصی تر و تحلیل دقیق تر نتایج مورد استفاده قرار می گیرند.
اگر دستگاه در محیط های صنعتی، فضای باز یا شرایط مرطوب و پر گرد و غبار استفاده می شود، باید مواردی مانند استاندارد IP، محدوده دمای کاری و مقاومت بدنه بررسی شود.
برندهای مختلفی در زمینه تجهیزات اندازه گیری و تست غیرمخرب فعالیت می کنند و هرکدام محصولات خود را برای کاربردهای متفاوتی ارائه می دهند. هنگام انتخاب برند بهتر است علاوه بر شهرت آن، مدل مشخص، امکانات، سازگاری پراب، خدمات پس از فروش و دسترسی به تجهیزات جانبی را نیز بررسی کنید.
از برندها و مدل های شناخته شده در این حوزه می توان به موارد زیر اشاره کرد:
Olympus که تجهیزات NDT آن اکنون تحت برند Evident نیز شناخته می شوند، از برندهای مطرح در زمینه تجهیزات بازرسی غیرمخرب است. مدل هایی مانند 45MG در کاربردهای صنعتی و ضخامت سنجی مورد استفاده قرار گرفته اند.
مدل هایی مانند Echometer 1077 Data با تمرکز بر اندازه گیری و ثبت داده، برای برخی کاربردهای صنعتی و بازرسی مورد توجه قرار گرفته اند.
برخی مدل های شناخته شده این مجموعه در حوزه تجهیزات تست اولتراسونیک و بازرسی صنعتی مورد استفاده قرار گرفته اند و بسته به مدل، امکانات متفاوتی ارائه می دهند.
بسته به موجودی و نوع محصولات، مدل های مختلفی از برندهای معتبر می توانند برای کاربردهای عمومی یا تخصصی مناسب باشند. انتخاب نهایی بهتر است بر اساس مشخصات مدل، نوع پراب و نیاز واقعی پروژه انجام شود، نه صرفاً نام برند.
انتخاب برند مناسب همیشه به معنی انتخاب بهترین دستگاه نیست. مدل، نوع پراب، امکانات اندازه گیری و خدمات پس از فروش نقش مهم تری در عملکرد دستگاه دارند. برای مقایسه مدل های موجود و انتخاب گزینه مناسب با کارشناسان کاوشکاران مشورت کنید.
یکی از اشتباهات رایج هنگام خرید، یکسان دانستن ضخامت سنج اولتراسونیک با ضخامت سنج رنگ و پوشش است.
ضخامت سنج التراسونیک معمولاً برای اندازه گیری ضخامت خود ماده یا دیواره قطعه استفاده می شود، در حالی که ضخامت سنج پوشش برای اندازه گیری ضخامت لایه هایی مانند رنگ، پوشش های محافظ و روکش طراحی شده است.
برخی ضخامت سنج های اولتراسونیک دارای قابلیت هایی مانند Echo-Echo هستند و می توانند در شرایط مشخص، ضخامت فلز پایه را از روی برخی پوشش ها اندازه گیری کنند. بنابراین اگر هدف شما اندازه گیری ضخامت رنگ یا پوشش است، باید نوع دستگاه را متناسب با همین کاربرد انتخاب کنید.
برای خرید ضخامت سنج التراسونیک، ابتدا باید جنس و ساختار ماده، محدوده ضخامت، دقت مورد نیاز و شرایط استفاده را مشخص کنید. نوع و فرکانس پراب نیز اهمیت زیادی دارد، زیرا انتخاب پراب مناسب مستقیماً بر کیفیت اندازه گیری تاثیر می گذارد.
اگر قصد اندازه گیری قطعات رنگ شده یا دارای پوشش را دارید، قابلیت Echo-Echo اهمیت دارد. برای بازرسی های پرتعداد نیز امکاناتی مانند ثبت داده، اتصال به کامپیوتر و نرم افزار می تواند کاربردی باشد. همچنین در محیط های صنعتی، مقاومت دستگاه، محدوده دمای کاری و استاندارد حفاظتی را بررسی کنید.
در نهایت، علاوه بر مشخصات فنی، اصالت کالا، گارانتی، خدمات پس از فروش و امکان تامین پراب و قطعات جانبی را نیز در نظر بگیرید. انتخاب دستگاه باید بر اساس کاربرد واقعی شما باشد، نه صرفاً تعداد امکانات یا قیمت آن. برای خرید ضخامت سنج التراسونیک متناسب با کاربرد صنعتی خود، مشخصات مدل های موجود را بررسی کنید یا برای استعلام قیمت و دریافت مشاوره تخصصی با کارشناسان ما در تماس باشید.
برای انتخاب و خرید دستگاه مناسب، ابتدا باید نوع کاربرد و شرایط واقعی اندازه گیری به دقت مشخص شود. جنس قطعه یکی از مهم ترین عوامل در انتخاب دستگاه و پراب است؛ زیرا موادی مانند فلزات، پلاستیک، کامپوزیت و سرامیک ممکن است به تنظیمات و پراب های متفاوتی نیاز داشته باشند. همچنین، تعیین حداقل و حداکثر ضخامت مورد انتظار و تطبیق آن با محدوده اندازه گیری دستگاه و پراب، از اهمیت ویژه ای برخوردار است.
وضعیت سطح قطعه نیز باید مورد توجه قرار گیرد. در صورتی که سطح دارای رنگ یا پوشش باشد و امکان یا تمایل به برداشتن آن وجود نداشته باشد، بهتر است دستگاه هایی با قابلیت اندازه گیری از روی پوشش، مانند قابلیت Echo-Echo، بررسی شوند. از سوی دیگر، اگر اندازه گیری ها به صورت دوره ای انجام می شوند یا تعداد نقاط اندازه گیری زیاد است، وجود قابلیت هایی مانند ثبت و ذخیره اطلاعات (Data Logging) و انتقال داده می تواند فرایند بازرسی و مستندسازی نتایج را تسهیل کند.
شرایط محیطی محل استفاده نیز در انتخاب دستگاه مؤثر است. در محیط های صنعتی، مرطوب یا پرگردوغبار، عواملی مانند مقاومت دستگاه، میزان حفاظت در برابر شرایط محیطی و محدوده دمای کاری اهمیت بیشتری پیدا می کنند. در نهایت، نوع، فرکانس و ساختار پراب باید متناسب با جنس، ضخامت، شکل هندسی و وضعیت سطح قطعه انتخاب شود؛ زیرا انتخاب صحیح پراب تأثیر مستقیمی بر دقت و کیفیت اندازه گیری خواهد داشت. بنابراین، انتخاب ضخامت سنج مناسب باید بر اساس مجموعه ای از عوامل فنی و شرایط واقعی کاربرد انجام شود، نه صرفاً بر اساس امکانات یا مشخصات اسمی دستگاه.
برای خرید یک ضخامت سنج التراسونیک مطمئن، انتخاب دستگاه باید بر اساس نیاز واقعی پروژه انجام شود. اگر در انتخاب مدل، پراب یا قابلیت های دستگاه سوالی دارید، همین حالا با کارشناسان کاوشکاران تماس بگیرید و راهنمایی تخصصی دریافت کنید.
ضخامت سنج اولتراسونیک یکی از ابزارهای مهم در تست های غیرمخرب، کنترل کیفیت و بازرسی تجهیزات صنعتی است. این دستگاه با استفاده از امواج فراصوت، امکان اندازه گیری ضخامت بسیاری از قطعات را بدون نیاز به برش یا تخریب فراهم می کند و در کاربردهایی مانند پایش خوردگی لوله ها و مخازن، کنترل کیفیت قطعات و تعمیر و نگهداری تجهیزات مورد استفاده قرار می گیرد.
برای خرید دستگاه مناسب، توجه به برند به تنهایی کافی نیست. جنس ماده، محدوده ضخامت، نوع و فرکانس پراب، دقت مورد نیاز، قابلیت Echo-Echo، امکان ثبت داده و شرایط محیطی باید در کنار قیمت و خدمات پس از فروش بررسی شوند.با مقایسه مدل های موجود و انتخاب دستگاهی متناسب با نیاز واقعی، می توانید از قابلیت های ضخامت سنج التراسونیک به شکل دقیق تر و مطمئن تری در فرآیندهای بازرسی و کنترل کیفیت استفاده کنید.
