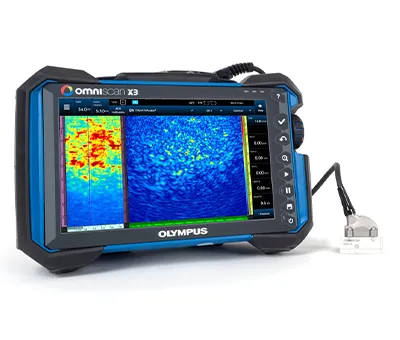

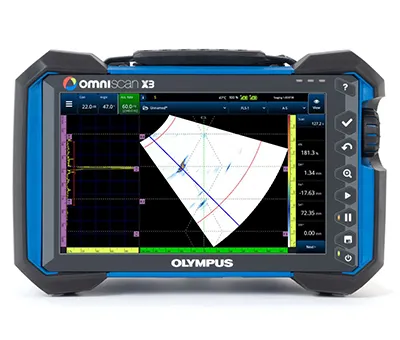

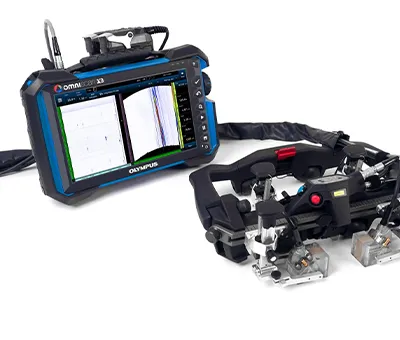

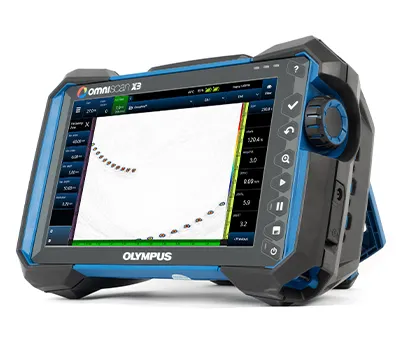

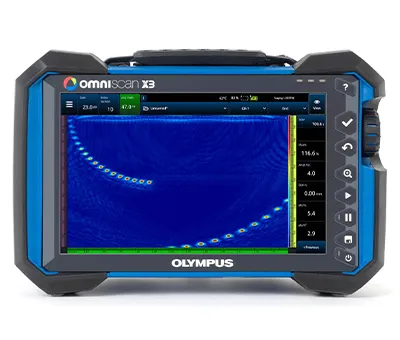

دستگاه فیزآری سه بعدی OMNISCAN X3، یک دستگاه بازرسی غیرمخرب عیب یاب التراسونیک است که با استفاده از تکنولوژی فراصوتی، قابلیت بررسی دقیق قطعات صنعتی را داراست. این دستگاه با ارسال امواج فراصوتی با فرکانس بالا به قطعات، توانایی تشخیص خطاها، شکستگی ها، ترک ها و نقص های موجود در قطعات را دارد.
در واقع، OmniScan X3 به عنوان یک ابزار بازرسی غیرمخرب، به صورت کاملاً غیرمخرب قابلیت بررسی و تشخیص مشکلات داخلی قطعات صنعتی را فراهم می کند.
یکی از مزایای بارز دستگاه OmniScan X3، دقت و کنترل بالای آن است. با استفاده از سنسورهایی که در دستگاه قرار دارند، بازتاب امواج فراصوتی از قطعات اندازه گیری می شود و سپس با استفاده از نرم افزارهای پردازش تصویر، تصاویر با کیفیت بالا از داخل قطعات به دست می آیند.
این تصاویر بسیار دقیق و با کیفیت بالا هستند و توسط آن ها می توان مشکلات داخلی قطعات را به طور دقیق تشخیص داد. همچنین دستگاه OmniScan X3 دارای رابط کاربری کاربرپسند است که این امکان را به کاربر می دهد تا به راحتی تصاویر به دست آمده را بررسی کند و اطلاعات مربوط به مشکلات قطعات را به سادگی دریافت کند.
دستگاه OmniScan X3 یک سیستم پیشرفته برای انجام بازرسی های غیرمخرب با استفاده از فناوری اولتراسونیک آرایه فازی (PAUT) است که برای بازرسی دقیق جوش ها، قطعات و ساختارهای صنعتی طراحی شده است. این دستگاه با ترکیب قابلیت های پیشرفته اسکن، پردازش و نمایش داده های اولتراسونیک، امکان بررسی دقیق تر ناپیوستگی ها و عیوب داخلی را در اختیار اپراتور قرار می دهد.
یکی از مهم ترین ویژگی های OmniScan X3، امکان استفاده از روش های مختلف بازرسی اولتراسونیک و مدیریت داده های حاصل از اسکن در یک سیستم قابل حمل است. این موضوع باعث می شود دستگاه برای بازرسی های میدانی و پروژه هایی که سرعت، دقت و مستندسازی نتایج اهمیت زیادی دارد، گزینه مناسبی باشد.
قابلیت پردازش و نمایش داده های حاصل از بازرسی، امکان بررسی دقیق موقعیت و مشخصات عیب را فراهم می کند. همچنین پشتیبانی از روش های تصویربرداری اولتراسونیک باعث می شود اپراتور بتواند اطلاعات بیشتری نسبت به یک تست UT معمولی از وضعیت داخلی قطعه به دست آورد.
در انتخاب OmniScan X3 باید علاوه بر نام دستگاه، نوع پراب، روش بازرسی، تنظیمات مورد نیاز پروژه و امکانات نرم افزاری مورد استفاده را نیز در نظر گرفت؛ زیرا پیکربندی مناسب دستگاه نقش مستقیمی در کیفیت و دقت نتایج بازرسی دارد.
دستگاه فیزآری سه بعدی OMNISCAN X3 با امکانات سخت افزاری و نرم افزاری پیشرفته طراحی شده است تا نیازهای کاربران حرفه ای NDT را برطرف سازد. جدول زیر برخی از مشخصات فنی مهم این دستگاه را نشان می دهد:
| ویژگی | توضیحات |
|---|---|
| نوع تکنولوژی | فیزآری (Phased Array Ultrasonic Testing) سه بعدی |
| کانال ها | قابلیت پشتیبانی از 16 تا 64 کانال بسته به مدل |
| نمایشگر | صفحه نمایش لمسی 10.4 اینچ با وضوح بالا |
| نرم افزار | تحلیل سه بعدی، ترسیم نقشه C-Scan و D-Scan |
| محدوده فرکانسی | 0.5 تا 20 مگاهرتز |
| قابلیت پراب | پشتیبانی از پراب های فیزآری و TOFD |
| ذخیره سازی | حافظه داخلی و قابلیت اتصال USB و شبکه |
| استانداردها | مطابق با ASME، EN، ASTM برای تست های NDT |
| منبع تغذیه | باتری قابل شارژ با طول عمر بالا |
| قابلیت حمل | طراحی پرتابل برای استفاده در سایت های صنعتی |
این ویژگی ها نشان می دهد که OMNISCAN X3 به عنوان یکی از پیشرفته ترین دستگاه های فیزآری، برای پروژه های حساس و بزرگ طراحی شده است.
یک سیستم فیزآری برای انجام بازرسی دقیق از چند بخش اصلی تشکیل می شود که هر کدام وظیفه مشخصی در تولید، دریافت، پردازش و نمایش امواج اولتراسونیک دارند. شناخت این اجزا به درک بهتر عملکرد دستگاه و انتخاب تجهیزات مناسب برای پروژه کمک می کند.
پراب فیزآری از چندین المان پیزوالکتریک تشکیل شده است که با کنترل زمان بندی تحریک هر المان، امکان هدایت و فوکوس الکترونیکی پرتو اولتراسونیک را فراهم می کنند. نوع پراب باید بر اساس جنس و ضخامت قطعه، هندسه سطح، نوع عیب و محدوده مورد نظر برای بازرسی انتخاب شود.
واحد ارسال و دریافت وظیفه ایجاد پالس های الکتریکی برای تحریک المان های پراب و دریافت سیگنال های بازگشتی را بر عهده دارد. نحوه کنترل زمان بندی سیگنال ها در این بخش، امکان ایجاد زوایا و نقاط فوکوس مختلف را برای اسکن فراهم می کند.
سیگنال های دریافت شده از پراب باید به صورت دیجیتال ثبت و پردازش شوند. سیستم پردازش داده اطلاعات مربوط به بازتاب امواج را دریافت کرده و آن ها را برای نمایش و تحلیل در اختیار اپراتور قرار می دهد.
نمایشگر دستگاه اطلاعات حاصل از بازرسی را به صورت گرافیکی نمایش می دهد. اپراتور می تواند داده های اسکن، سیگنال ها و تصاویر ایجاد شده را بررسی کرده و تنظیمات مورد نیاز بازرسی را از طریق رابط کاربری دستگاه انجام دهد.
نرم افزار یکی از بخش های مهم سیستم PAUT است و برای تنظیم پارامترهای بازرسی، نمایش داده ها، تحلیل نتایج، ذخیره اطلاعات و تهیه مستندات مورد استفاده قرار می گیرد. امکانات نرم افزاری مناسب باعث می شود نتایج بازرسی علاوه بر مشاهده لحظه ای، برای بررسی های بعدی نیز قابل استفاده باشند.
دستگاه OMNISCAN X3 با ایجاد تصویر سه بعدی دقیق از داخل قطعات، امکان شناسایی ریزترین عیوب داخلی و سطحی را فراهم می کند. دقت بالا، سرعت پردازش زیاد و قابلیت تحلیل پیشرفته، آن را به یکی از قدرتمندترین ابزارهای تست غیرمخرب تبدیل کرده است. برخی از مهم ترین کاربردهای این دستگاه عبارتند از:
دستگاه OMNISCAN X3 به عنوان یکی از پیشرفته ترین تجهیزات بازرسی سه بعدی، توانایی شناسایی دقیق عیوب جوش را دارد. این سیستم با استفاده از فناوری فیزآری سه بعدی (3D Phased Array) می تواند ترک ها، تخلخل ها، عدم ذوب، عدم نفوذ و سایر ناپیوستگی های موجود در جوش را به صورت سه بعدی تصویرسازی کند.
این قابلیت باعث می شود اپراتور نه تنها وجود عیب، بلکه موقعیت دقیق، حجم و عمق آن را نیز مشاهده کند. این ویژگی در خطوط لوله، مخازن تحت فشار و سازه هایی که کیفیت جوش در آن ها حیاتی است، اهمیت بسیار بالایی دارد.
در صنایع تولیدی، کیفیت مواد اولیه و قطعات حساس نقش مهمی در عملکرد و ایمنی محصول نهایی دارد. OMNISCAN X3 امکان اسکن دقیق ورق ها، پروفیل ها و قطعات مختلف صنعتی را فراهم می کند تا هرگونه عیب داخلی، لایه لایه شدن، ترک یا ناپیوستگی های احتمالی شناسایی شود.
این دستگاه با دقت بالا، نواقص را در لحظه نمایش می دهد و به تولیدکنندگان کمک می کند تا از ورود مواد نامرغوب به چرخه تولید جلوگیری کنند. این ویژگی موجب صرفه جویی در هزینه ها و افزایش کیفیت نهایی محصولات می شود.
در این صنایع، کوچک ترین عیب در خطوط انتقال، مخازن فشار قوی یا تجهیزات پالایشگاهی می تواند منجر به نشتی، انفجار یا توقف تولید شود. OMNISCAN X3 به دلیل دقت بسیار بالا و قابلیت ارائه تصویر سه بعدی، برای تست دوره ای و پایش سلامت تجهیزات حیاتی استفاده می شود.
این دستگاه قادر است عیوب بسیار ریز را در مرحله اولیه تشخیص دهد و از وقوع حوادث بزرگ جلوگیری کند. همچنین امکان استفاده در محیط های صنعتی و شرایط دشوار آن را به گزینه ای ایده آل برای بازرسی میدانی تبدیل کرده است.
تجهیزات نیروگاهی مانند توربین ها، بویلرها، ژنراتورها و قطعات تحت فشار نیازمند بازرسی بسیار دقیق هستند، زیرا عملکرد نادرست هر بخش می تواند خسارات سنگین و وقفه های طولانی مدت ایجاد کند.
تجهیزات عیب یاب فیز اری با فناوری پیشرفته فیزآری سه بعدی، این امکان را فراهم می کند که عیوب داخلی قطعات بزرگ و ضخیم نیز با دقت بالا شناسایی شوند. این دستگاه برای برنامه های نگهداری پیشگیرانه (PM) و افزایش طول عمر تجهیزات نقش بسیار مهمی ایفا می کند.
در هوافضا و خودروسازی، قطعات باید تحت سخت گیرانه ترین استانداردهای ایمنی تولید و کنترل شوند. OMNISCAN X3 قادر است پره های موتور، قطعات بدنه، سیستم تعلیق و اجزای ایمنی را با دقت میکرونی بررسی کند.
توانایی ارائه تصویر سه بعدی باعث می شود کوچک ترین نقص در ساختار داخلی قطعات شناسایی شود. این ویژگی برای جلوگیری از شکست قطعات حیاتی، تضمین ایمنی و افزایش اطمینان در طراحی و تولید اهمیت بالایی دارد.
پل ها، دکل ها و سازه های فلزی به صورت مداوم تحت تنش، خوردگی و بارهای متغیر قرار دارند. OMNISCAN X3 با قابلیت تصویربرداری حجمی سه بعدی، امکان پایش سلامت سازه ای این اجزا را فراهم می کند.
این دستگاه می تواند ترک های پنهان، عیوب تنشی، فرسودگی و ناپیوستگی های داخلی را در مراحل اولیه شناسایی کند. با استفاده از این اطلاعات، مهندسین می توانند از بروز خرابی های ناگهانی جلوگیری کرده و اقدامات تقویتی مورد نیاز را در زمان مناسب انجام دهند.
انتخاب دستگاه فیزآری تنها بر اساس قیمت یا تعداد امکانات انجام نمی شود. نوع بازرسی، جنس و ضخامت قطعه، نوع عیوب مورد انتظار، روش تست و تجهیزات جانبی مورد نیاز، همگی باید قبل از خرید مشخص شوند. برای انتخاب مناسب OmniScan X3 بهتر است ابتدا نیاز پروژه را تعیین کرده و سپس مشخصات دستگاه و تجهیزات همراه آن را با نیازهای بازرسی تطبیق دهید.
یکی از مهم ترین موارد، انتخاب پراب مناسب است. پراب های فیزآری از نظر تعداد المان ها، فرکانس، ابعاد و زاویه عملکرد با یکدیگر تفاوت دارند و انتخاب آن ها باید متناسب با نوع قطعه و هدف بازرسی انجام شود.
تعداد کانال های مورد استفاده و قابلیت های پردازشی دستگاه نیز اهمیت زیادی دارد، زیرا بر نوع اسکن و امکانات قابل استفاده در پروژه تاثیر می گذارد. همچنین باید بررسی شود که دستگاه از روش های مورد نیاز مانند PAUT و در صورت نیاز TOFD پشتیبانی می کند یا خیر.
امکانات نرم افزاری، قابلیت ذخیره سازی داده ها، انتقال اطلاعات، تهیه گزارش، نوع نمایشگر و سهولت کار با رابط کاربری نیز از مواردی هستند که هنگام خرید باید مورد توجه قرار گیرند. اگر دستگاه قرار است در محیط های صنعتی و پروژه های میدانی استفاده شود، مقاومت بدنه، قابلیت حمل و وضعیت باتری نیز اهمیت بیشتری پیدا می کند.
در نهایت، گارانتی، آموزش اپراتور، خدمات فنی، تامین قطعات و دسترسی به تجهیزات جانبی را نیز باید در نظر گرفت. این موارد می توانند در استفاده بلندمدت از دستگاه و هزینه نهایی مالکیت تاثیر قابل توجهی داشته باشند.
OmniScan X3 برای مجموعه هایی مناسب است که به بازرسی غیرمخرب دقیق، ثبت داده های بازرسی و تحلیل پیشرفته نتایج نیاز دارند. استفاده از این دستگاه به ویژه در پروژه هایی اهمیت دارد که تشخیص دقیق عیوب داخلی و مستندسازی نتایج، بخش مهمی از فرآیند کنترل کیفیت و ایمنی محسوب می شود.
شرکت های بازرسی فنی و NDT، متخصصان تست جوش، واحدهای کنترل کیفیت کارخانه ها، پیمانکاران بازرسی خطوط لوله و مخازن و مجموعه های فعال در صنایع نفت، گاز، پتروشیمی، نیروگاه، هوافضا و خودروسازی از جمله کاربران بالقوه این تجهیزات هستند.
این دستگاه همچنین برای پروژه هایی که نیاز به بازرسی مکرر، مقایسه نتایج اسکن، ذخیره داده ها و تهیه گزارش فنی دارند، می تواند گزینه مناسبی باشد. با این حال، انتخاب نهایی دستگاه و پیکربندی آن باید بر اساس نوع قطعه، روش بازرسی و الزامات فنی پروژه انجام شود.
قیمت دستگاه عیب یاب التراسونیک فیزآری تحت تأثیر چند عامل مهم تعیین می شود و معمولاً از محدوده ی تجهیزات ساده تر تا مدل های پیشرفته تر صنعتی متغیر است.
این نوع دستگاه ها به دلیل بهره مندی از تکنولوژی Phased Array (فیزآری)، امکان بازرسی دقیق، تصویربرداری سه بعدی، ثبت و تحلیل داده های پیچیده را فراهم می کنند؛ بنابراین نسبت به دستگاه های معمولی، قیمت بالاتری دارند.
عواملی مانند دقت اندازه گیری، تعداد کانال های فیزآری، کیفیت و برند سازنده، امکانات نرم افزاری، نوع پراب ها، و قابلیت های تحلیلی از اصلی ترین مواردی هستند که بر قیمت نهایی دستگاه تأثیر می گذارند.
علاوه بر مشخصات فنی، خدمات پس از فروش، گارانتی، آموزش کار با دستگاه و تأمین قطعات یدکی نیز در تعیین قیمت دستگاه های عیب یاب التراسونیک فیزآری اهمیت دارد.
از آنجا که این تجهیزات در صنایع حساس مانند نفت و گاز، پتروشیمی، نیروگاه ها، هوافضا و ساخت وساز به کار می روند، خریداران معمولاً در کنار قیمت، به ارزش طولانی مدت، پشتیبانی فنی و دقت عملکرد توجه ویژه دارند تا بهترین تعادل میان هزینه و کارایی را انتخاب کنند.
استفاده از OmniScan X3 در پروژه های بازرسی می تواند مزایایی مانند افزایش پوشش بازرسی، سرعت بالاتر جمع آوری داده ها و امکان تحلیل دقیق تر نتایج را فراهم کند. این مزایا زمانی اهمیت بیشتری پیدا می کنند که بازرسی روی قطعات حساس یا پروژه هایی با الزامات دقیق کنترل کیفیت انجام شود.
یکی از مزایای مهم این سیستم، امکان کنترل و هدایت الکترونیکی پرتوهای اولتراسونیک است که به اپراتور اجازه می دهد بدون جابه جایی مداوم پراب، محدوده و زوایای مختلفی را بررسی کند. این ویژگی می تواند پوشش بازرسی را افزایش داده و زمان مورد نیاز برای بررسی برخی قطعات را کاهش دهد.
قابلیت ثبت و ذخیره داده ها نیز برای پروژه های صنعتی اهمیت زیادی دارد. نتایج بازرسی می توانند برای بررسی مجدد، مستندسازی، مقایسه نتایج و تهیه گزارش های فنی مورد استفاده قرار گیرند.
طراحی قابل حمل دستگاه نیز امکان استفاده از آن را در محیط های مختلف صنعتی فراهم می کند. در کنار این موارد، قابلیت های نرم افزاری و تصویری دستگاه به اپراتور کمک می کنند داده های حاصل از بازرسی را با جزئیات بیشتری بررسی و تفسیر کند.
استفاده از عیب یاب Phased Array نیازمند دانش فنی و تسلط بر تکنولوژی اولتراسونیک چندکاناله است، اما با رعایت اصول صحیح می توان حداکثر بهره وری را از این ابزار داشت.
ابتدا باید پروب (transducer) را تنظیم کرد؛ پروب شامل چندین کریستال فعال است که امواج را با زاویه های مختلف ارسال می کنند و انتخاب آن بسته به ضخامت، جنس قطعه و نوع عیب مورد انتظار انجام می شود. سپس دستگاه کالیبره می شود؛ با استفاده از بلوک های مرجع استاندارد، فاصله، زاویه و حساسیت دستگاه تنظیم می شود و پارامترهایی مانند سرعت صوت در ماده، ضخامت نمونه و سطح نویز محیط بررسی می شوند.

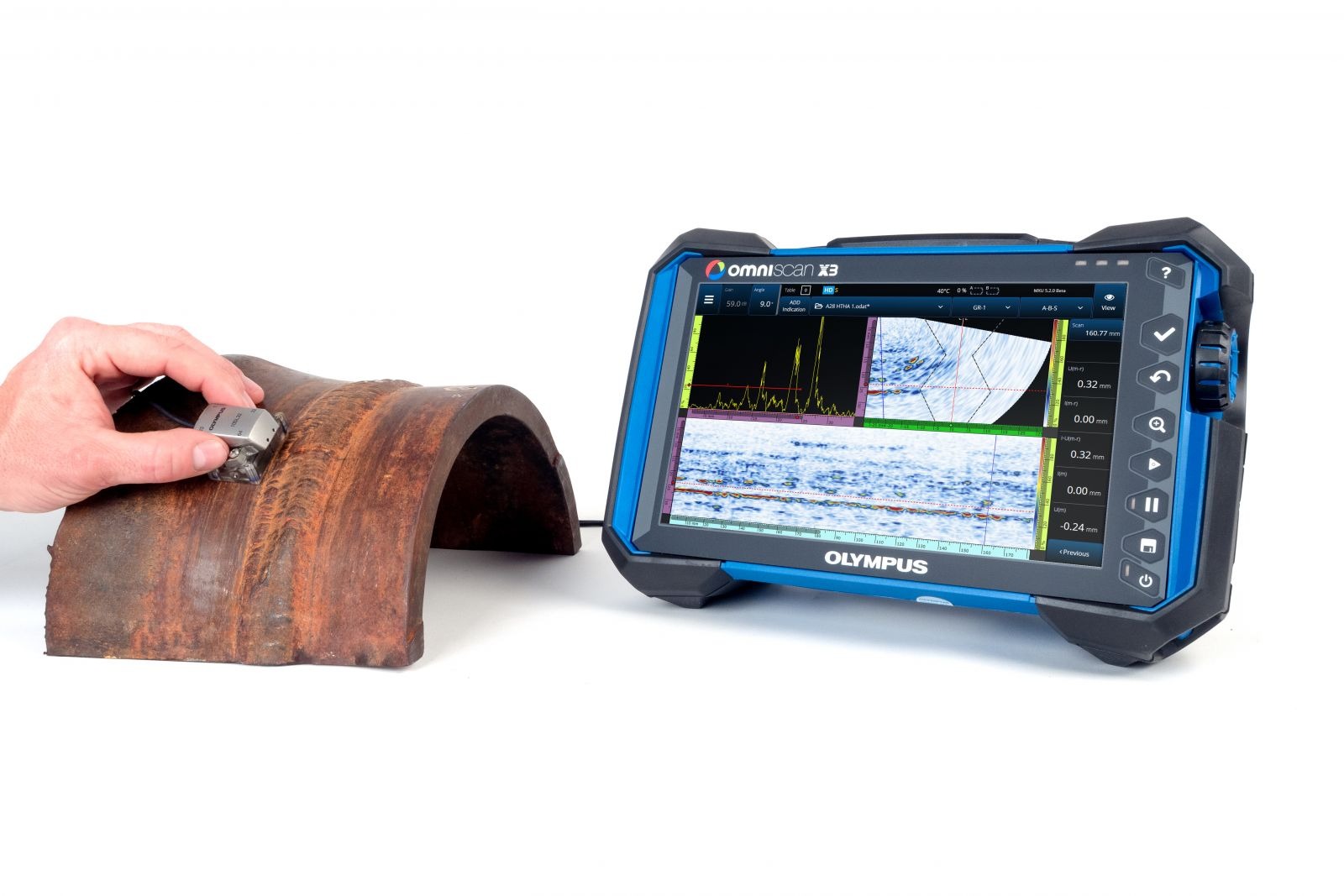

پس از آن، قطعه مورد نظر اسکن می شود؛ اپراتور پروب را با استفاده از ژل یا روغن اولتراسونیک روی سطح قرار می دهد و حرکت دستی یا خودکار پروب موجب ارسال امواج و دریافت بازتاب ها می شود.
در نهایت، داده ها تحلیل می شوند؛ تصویر نمایش داده شده روی مانیتور به صورت A-Scan، B-Scan یا S-Scan ارائه می شود و نقاط بازتاب امواج، شدت سیگنال و موقعیت دقیق عیوب قابل تشخیص هستند.
نکات مهم در هنگام استفاده:
عیب یاب phased array این امکان را می دهد که اپراتور زاویه پرتاب امواج را به صورت الکترونیکی تغییر داده و چند ناحیه را به طور همزمان بررسی کند؛ این مزیت، دقت و پوشش بازرسی را به طرز چشمگیری افزایش می دهد.
با وجود تمام مزایا، تست التراسونیک آرایه فازی (PAUT) نیز محدودیت ها و معایبی دارد که باید در نظر گرفته شود. یکی از معایب اصلی، هزینه بالای تجهیزات است. دستگاه های PAUT نسبت به UT سنتی بسیار گران تر هستند و نیاز به سرمایه گذاری اولیه بیشتری دارند.
همچنین، نیاز به اپراتور متخصص یکی دیگر از چالش هاست. کار با این دستگاه ها نیازمند آموزش تخصصی و تجربه کافی است تا نتایج به درستی تفسیر شوند.
از دیگر محدودیت ها می توان به موارد زیر اشاره کرد:
با این حال، در پروژه های حیاتی که دقت و ایمنی در اولویت است، این معایب در مقابل مزایا چندان برجسته نیستند.
روش UT سنتی یا التراسونیک کلاسیک، سال هاست که در صنایع برای شناسایی عیوب داخلی استفاده می شود. در این روش، یک پراب اولتراسونیک در زاویه مشخص روی سطح قطعه قرار می گیرد و امواج صوتی به داخل ماده ارسال می شوند. بازتاب این امواج از عیوب یا مرزها، اطلاعات لازم را فراهم می کند.
اما در PAUT، به جای یک پراب ساده، از آرایه ای از المان های کوچک (Phased Array Transducer) استفاده می شود. این آرایه ها می توانند پرتوهای صوتی را به صورت الکترونیکی کنترل کنند، زاویه تابش را تغییر دهند و عمق های مختلف را به طور همزمان بررسی کنند.
جدول زیر مقایسه ای میان UT سنتی و PAUT ارائه می دهد:
| ویژگی | UT سنتی | PAUT |
|---|---|---|
| دقت | متوسط | بسیار بالا |
| سرعت بازرسی | پایین تر | بسیار سریع تر |
| تصویرسازی | محدود به A-Scan | امکان C-Scan و D-Scan |
| انعطاف پذیری | محدود | بالا (قابلیت تغییر زاویه پرتو) |
| مستندسازی | محدود | دیجیتال و جامع |
| کاربرد در قطعات پیچیده | دشوار | بسیار مناسب |
همان طور که مشخص است، PAUT یک نسل پیشرفته تر و کارآمدتر از UT محسوب می شود که به ویژه برای پروژه های حساس، گزینه ای بی رقیب است.
اگر برای خرید OmniScan X3 به دنبال انتخاب پیکربندی مناسب، بررسی مشخصات فنی و استعلام قیمت هستید، با کارشناسان ما تماس بگیرید تا متناسب با نوع بازرسی و نیاز پروژه، بهترین گزینه را انتخاب کنید.
تفاوت اصلی OmniScan X3 با عیب یاب های اولتراسونیک معمولی در نحوه تولید، هدایت و پردازش امواج اولتراسونیک است. در UT سنتی معمولاً از یک پراب با یک یا تعداد محدودی المان استفاده می شود و بازرسی در زاویه مشخصی انجام می گیرد؛ در حالی که فناوری فیزآری از مجموعه ای از المان ها استفاده می کند و با کنترل زمان بندی آن ها، امکان هدایت و فوکوس الکترونیکی پرتو را فراهم می سازد.
به همین دلیل، سیستم های PAUT می توانند با تغییر زوایای پرتو، پوشش بیشتری از محدوده مورد نظر ایجاد کنند و اطلاعات حاصل از بازرسی را به شکل های مختلف نمایش دهند. OmniScan X3 نیز در پروژه هایی که به بازرسی دقیق تر، تصویربرداری، ثبت داده و تحلیل پیشرفته نیاز دارند، می تواند نسبت به UT معمولی امکانات بیشتری ارائه دهد.
در مقایسه با TOFD نیز تفاوت اصلی در روش ایجاد و تفسیر سیگنال هاست. TOFD بیشتر بر زمان رسیدن امواج پراش یافته از نوک عیوب تمرکز دارد، در حالی که PAUT با کنترل آرایه ای پراب امکان هدایت و فوکوس پرتو را در زوایای مختلف فراهم می کند. در بسیاری از پروژه های حساس، انتخاب میان UT، TOFD و PAUT باید بر اساس نوع عیب، هندسه قطعه، ضخامت، استاندارد بازرسی و الزامات پروژه انجام شود.
دستگاه فیزآری سه بعدی OMNISCAN X3 به عنوان یکی از پیشرفته ترین تجهیزات تست غیرمخرب در دنیا، توانسته تحولی بزرگ در صنعت NDT ایجاد کند. قابلیت ارائه تصاویر سه بعدی، دقت فوق العاده در تشخیص عیوب و طراحی پرتابل این دستگاه، آن را به ابزاری بی رقیب در صنایع حساس تبدیل کرده است.
استفاده از OMNISCAN X3 نه تنها کیفیت و ایمنی تجهیزات را افزایش می دهد، بلکه با کاهش هزینه های تعمیرات و توقف خطوط تولید، بهره وری سازمان ها را به شکل چشمگیری بهبود می بخشد. انتخاب مدل مناسب از این سری، گامی مهم در ارتقای سطح بازرسی و کنترل کیفیت صنایع خواهد بود.
