مقایسه ویدئو اسکوپ با بازرسی سنتی

بازرسی دقیق تجهیزات صنعتی یکی از مهم ترین مراحل برای شناسایی زودهنگام آسیب، ترک، خوردگی، رسوب و سایر ناهنجاری های ظاهری است. در گذشته، بخش زیادی از این بررسی ها با بازرسی چشمی و روش های سنتی انجام می شد؛ اما امروزه استفاده از تجهیزات پیشرفته ای مانند ویدئو اسکوپ امکان بررسی نقاط داخلی و فضاهایی را فراهم کرده است که دسترسی مستقیم به آنها دشوار یا غیرممکن است.

در مقایسه ویدئو اسکوپ با بازرسی سنتی، مهم ترین تفاوت به نحوه دسترسی به محل مورد بررسی برمی گردد. در بازرسی سنتی معمولا بازرس باید دید مستقیم به قطعه داشته باشد، در حالی که ویدئو اسکوپ با استفاده از یک پروب انعطاف پذیر یا نیمه انعطاف پذیر، دوربین و سیستم نمایش تصویر، امکان مشاهده نقاط دور از دسترس را فراهم می کند. البته ویدئو اسکوپ قرار نیست تمام روش های بازرسی سنتی یا سایر روش های آزمون غیر مخرب را حذف کند. انتخاب روش مناسب به نوع تجهیز، جنس قطعه، نوع عیب احتمالی و شرایط بازرسی بستگی دارد.

اگر برای انتخاب ویدئو اسکوپ مناسب پروژه خود نیاز به راهنمایی دارید، مشخصات تجهیز و شرایط بازرسی را با کارشناسان ما در میان بگذارید تا مناسب ترین گزینه را بررسی کنید.

بازرسی سنتی چیست و چگونه انجام می شود؟

بازرسی چشمی یا Visual Inspection یکی از ساده ترین و پرکاربردترین روش های بررسی وضعیت تجهیزات است. در این روش، بازرس با استفاده از چشم، نور مناسب و در صورت نیاز ابزارهای کمکی، سطح قطعه و قسمت های قابل دسترس آن را بررسی می کند. در بسیاری از تجهیزات، بازرسی چشمی همچنان اولین مرحله ارزیابی محسوب می شود؛ زیرا اجرای آن نسبتا ساده است و برای شناسایی عیوب سطحی مانند خوردگی قابل مشاهده، تغییر شکل، شکستگی، ترک های ظاهری، نشتی یا آسیب های مکانیکی کاربرد دارد.

با این حال، محدودیت اصلی بازرسی سنتی زمانی مشخص می شود که محل مورد بررسی در داخل تجهیز قرار داشته باشد یا دسترسی مستقیم به آن وجود نداشته باشد. برای مثال، مشاهده داخل لوله، سیلندر، محفظه، توربین یا برخی بخش های موتور بدون باز کردن قطعه ممکن است دشوار باشد.

در چنین شرایطی، مقایسه ویدئو اسکوپ با بازرسی چشمی نشان می دهد که ویدئو اسکوپ می تواند یک روش مکمل بسیار کاربردی برای بازرسی سنتی باشد.

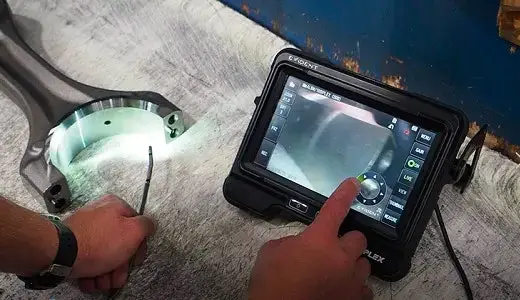

ویدئو اسکوپ چیست؟



ویدئو اسکوپ یک ابزار بازرسی تصویری است که از یک دوربین کوچک، پروب، منبع نور و نمایشگر تشکیل می شود. پروب دستگاه می تواند از طریق یک سوراخ، دریچه یا مسیر دسترسی وارد قسمت داخلی تجهیز شود و تصویر محل مورد بررسی را به صورت زنده نمایش دهد. یکی از مهم ترین مزایای ویدئو اسکوپ، امکان بررسی فضاهایی است که بازرس نمی تواند مستقیما آنها را مشاهده کند. این ویژگی باعث شده است که ویدئو اسکوپ در صنایع مختلف برای بازرسی داخلی تجهیزات، ماشین آلات و قطعات مورد استفاده قرار گیرد.

در مقایسه ویدئو اسکوپ با بازرسی سنتی، ویدئو اسکوپ بیشتر در شرایطی برتری دارد که محدودیت دسترسی وجود داشته باشد. با این حال، کیفیت نتیجه به عواملی مانند قطر پروب، طول پروب، کیفیت دوربین، شدت نور، قابلیت چرخش سر دوربین و مهارت اپراتور نیز وابسته است.

مقایسه ویدئو اسکوپ با بازرسی سنتی از نظر دسترسی

دسترسی یکی از مهم ترین معیارها در مقایسه ویدئو اسکوپ با بازرسی سنتی است. در بازرسی چشمی، بازرس برای مشاهده محل مورد نظر باید معمولا به آن دسترسی فیزیکی و دید مستقیم داشته باشد. اگر یک قطعه داخل محفظه قرار گرفته باشد یا مسیر دسترسی بسیار محدود باشد، بررسی آن می تواند زمان بر یا حتی غیرممکن شود.

ویدئو اسکوپ این محدودیت را تا حد زیادی کاهش می دهد. پروب باریک دستگاه می تواند از مسیرهای دسترسی کوچک وارد تجهیز شود و دوربین، تصویر قسمت های داخلی را ثبت کند.

به همین دلیل، برای بازرسی داخلی موتور، توربین، لوله، مخزن، پمپ، گیربکس و سایر تجهیزات دارای فضاهای محدود، استفاده از ویدئو اسکوپ می تواند نسبت به بازرسی چشمی مستقیم کاربردی تر باشد.

تفاوت ویدئو اسکوپ و بازرسی چشمی از نظر مشاهده عیوب

بازرسی چشمی برای شناسایی بسیاری از عیوب قابل مشاهده روی سطح قطعه مناسب است. با این حال، زمانی که عیب در یک فضای داخلی قرار گرفته باشد، بازرس ابتدا باید بتواند به آن محل دسترسی پیدا کند. ویدئو اسکوپ امکان مشاهده تصویری محل های دور از دسترس را فراهم می کند. بنابراین می توان از آن برای بررسی نشانه هایی مانند خوردگی، رسوب، شکستگی، تغییر شکل، آسیب سطحی و برخی ترک های قابل مشاهده استفاده کرد.

البته نباید تصور کرد که هر ترک یا عیب داخلی با ویدئو اسکوپ قابل شناسایی است. این دستگاه اساسا برای بازرسی بصری از راه دور طراحی شده است و عیوب زیرسطحی یا عیوبی که در میدان دید دوربین قرار ندارند ممکن است با آن قابل تشخیص نباشند. در این موارد، بسته به نوع عیب و جنس قطعه، روش هایی مانند ضخامت سنجی اولتراسونیک، تست مایع نافذ، تست ذرات مغناطیسی یا رادیوگرافی می توانند اطلاعات تکمیلی ارائه دهند.

مقایسه ویدئو اسکوپ با بازرسی سنتی از نظر مستندسازی

یکی از تفاوت های مهم این دو روش، نحوه ثبت نتایج است. در یک بازرسی چشمی سنتی، نتیجه بررسی ممکن است در قالب گزارش کتبی، فرم بازرسی یا تصاویر تهیه شده با دوربین ثبت شود. کیفیت مستندسازی به تجهیزات مورد استفاده و نحوه ثبت اطلاعات توسط بازرس وابسته است. بسیاری از ویدئو اسکوپ های جدید قابلیت ثبت عکس و ویدئو دارند. در نتیجه، بازرس می تواند تصاویر محل مورد بررسی را ذخیره و برای گزارش نهایی، مقایسه دوره ای یا بررسی کارشناسی مورد استفاده قرار دهد.

این قابلیت در مقایسه ویدئو اسکوپ با بازرسی سنتی یک مزیت مهم محسوب می شود؛ زیرا امکان ایجاد مستندات تصویری از وضعیت تجهیز را افزایش می دهد.

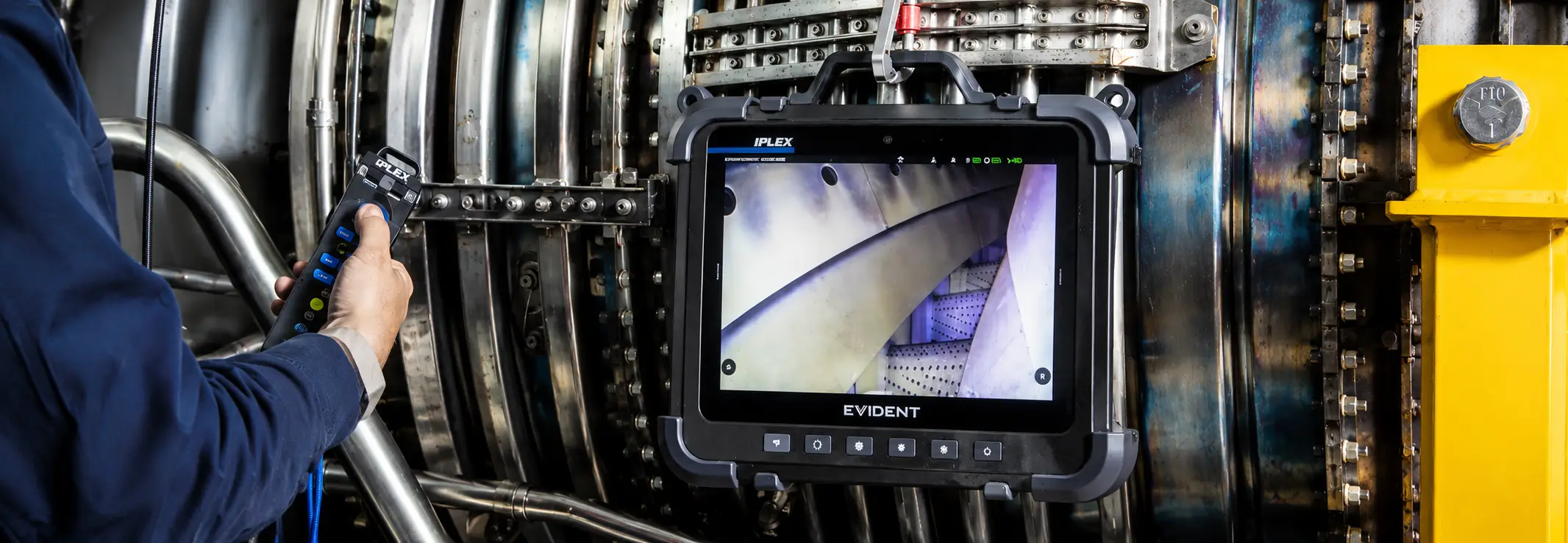

مقایسه سرعت و هزینه بازرسی

هزینه و سرعت بازرسی به شرایط پروژه، نوع تجهیز و روش انتخاب شده بستگی دارد و نمی توان یک روش را در تمام پروژه ها ارزان تر یا سریع تر دانست. با این حال، ویدئو اسکوپ در شرایطی که برای دسترسی به بخش داخلی تجهیز نیاز به باز کردن قطعات، توقف طولانی دستگاه یا عملیات آماده سازی وجود داشته باشد، می تواند زمان بازرسی را کاهش دهد.

برای مثال، اگر بتوان از طریق یک دریچه موجود به قسمت داخلی تجهیز دسترسی پیدا کرد، استفاده از ویدئو اسکوپ ممکن است نیاز به باز کردن کامل مجموعه را کاهش دهد.

بنابراین در مقایسه ویدئو اسکوپ با بازرسی سنتی باید علاوه بر قیمت خود دستگاه، زمان آماده سازی، دسترسی به تجهیز، مدت توقف دستگاه و هزینه نیروی انسانی نیز در نظر گرفته شود.

جدول مقایسه ویدئو اسکوپ با روش های سنتی

آیا ویدئو اسکوپ جایگزین بازرسی سنتی می شود؟

خیر. نتیجه مقایسه ویدئو اسکوپ با بازرسی سنتی نشان می دهد که این دو روش بیشتر مکمل یکدیگر هستند تا رقیب مستقیم. بازرسی چشمی برای بررسی سریع سطوح قابل مشاهده همچنان اهمیت زیادی دارد. در مقابل، زمانی که بخشی از تجهیز در فضای داخلی قرار دارد یا دسترسی مستقیم دشوار است، ویدئو اسکوپ می تواند امکان بازرسی تصویری از راه دور را فراهم کند.

در یک برنامه بازرسی حرفه ای، انتخاب روش باید بر اساس هدف بازرسی انجام شود. ممکن است ابتدا بازرسی چشمی انجام شود و در صورت وجود نقاط مشکوک یا دسترسی دشوار، ویدئو اسکوپ برای بررسی دقیق تر مورد استفاده قرار گیرد.

تفاوت ویدئو اسکوپ با بروسکوپ چیست؟

گاهی اصطلاحات ویدئو اسکوپ و بروسکوپ به جای یکدیگر استفاده می شوند، اما از نظر فنی می توان میان آنها تفاوت هایی در ساختار و نحوه نمایش تصویر در نظر گرفت. بروسکوپ های سنتی ممکن است از سیستم اپتیکی برای انتقال تصویر استفاده کنند، در حالی که در ویدئو اسکوپ، دوربین در قسمت انتهایی پروب قرار دارد و تصویر به نمایشگر منتقل می شود.

به همین دلیل، ویدئو اسکوپ معمولا امکانات دیجیتال بیشتری برای ثبت تصویر و ویدئو، ذخیره اطلاعات و بررسی نتایج در اختیار کاربر قرار می دهد.

ویدئو اسکوپ در چه صنایعی استفاده می شود؟

کاربرد ویدئو اسکوپ به یک صنعت خاص محدود نیست. هر جا نیاز به مشاهده قسمت های داخلی یا نقاطی با دسترسی محدود وجود داشته باشد، این تجهیزات می توانند مورد استفاده قرار گیرند.

صنایع هوافضا و تعمیر و نگهداری موتور

در تعمیر و نگهداری موتورهای هواپیما و سایر تجهیزات هوافضایی، بررسی داخلی قطعات اهمیت زیادی دارد. ویدئو اسکوپ می تواند امکان مشاهده قسمت هایی از موتور را بدون باز کردن کامل مجموعه فراهم کند.

صنعت خودرو

در صنعت خودرو، بررسی سیلندر، موتور، گیربکس و برخی قسمت های داخلی قطعات از کاربردهای مهم ویدئو اسکوپ است. در چنین شرایطی، مقایسه ویدئو اسکوپ با بازرسی سنتی اهمیت بیشتری پیدا می کند؛ زیرا دسترسی مستقیم به برخی قسمت ها دشوار است.

نفت، گاز و پتروشیمی

در صنایع نفت، گاز و پتروشیمی، بازرسی داخلی برخی لوله ها، مخازن، شیرآلات و تجهیزات فرایندی اهمیت زیادی دارد. ویدئو اسکوپ می تواند برای بررسی تصویری نقاطی که امکان دسترسی به آنها وجود دارد مورد استفاده قرار گیرد.

نیروگاه ها و تجهیزات صنعتی

توربین ها، مبدل ها، بویلرها، پمپ ها و سایر تجهیزات صنعتی ممکن است دارای قسمت هایی باشند که بازرسی مستقیم آنها دشوار است. در این موارد، ویدئو اسکوپ به عنوان یکی از ابزارهای بازرسی بصری از راه دور کاربرد دارد. اگر در انتخاب قطر پروب، طول کاری، قابلیت چرخش، کیفیت تصویر یا سایر مشخصات فنی ویدئو اسکوپ تردید دارید، با کارشناسان ما تماس بگیرید تا انتخاب دستگاه بر اساس شرایط واقعی بازرسی انجام شود.

محدودیت های ویدئو اسکوپ چیست؟

با وجود مزایای متعدد، ویدئو اسکوپ یک ابزار همه کاره برای شناسایی تمام انواع عیوب نیست. مهم ترین محدودیت آن این است که نتیجه بازرسی به آنچه دوربین می تواند مشاهده کند وابسته است. اگر سطح مورد نظر به دلیل رسوب، آلودگی یا زاویه نامناسب قابل مشاهده نباشد، احتمال شناسایی عیب کاهش پیدا می کند. همچنین قطر پروب و میزان انعطاف پذیری آن تعیین می کند که دستگاه تا چه اندازه می تواند وارد مسیرهای پیچیده شود.

از طرف دیگر، ویدئو اسکوپ برای شناسایی مستقیم بسیاری از عیوب زیرسطحی مناسب نیست. بنابراین در برنامه های بازرسی غیر مخرب، باید آن را متناسب با هدف بازرسی و در کنار سایر روش های NDT در نظر گرفت.

هنگام خرید ویدئو اسکوپ به چه نکاتی توجه کنیم؟

انتخاب ویدئواسکوپ مناسب تنها بر اساس قیمت یا وضوح تصویر انجام نمی‌شود. شرایط واقعی بازرسی باید مشخص کند چه دستگاهی برای کاربرد موردنظر مناسب‌تر است.

• قطر پراب: قطر پراب اهمیت زیادی دارد؛ زیرا هرچه مسیر دسترسی باریک‌تر باشد، استفاده از پرابی با قطر مناسب ضروری‌تر خواهد بود. در عین حال، باید توجه داشت که کاهش قطر پروب ممکن است در برخی مدل‌ها با محدودیت‌هایی در قابلیت‌های تصویربرداری، نورپردازی یا هدایت همراه باشد.
• طول پراب: نیز باید متناسب با عمق محل مورد بررسی انتخاب شود. طول ناکافی می‌تواند دسترسی به نقطه هدف را غیرممکن کند و طول بیش از نیاز نیز ممکن است جابه‌جایی و کنترل پراب را دشوارتر کند.
• قابلیت هدایت و چرخش: این قابلیت نوک پراب یکی دیگر از مشخصات مهم است. در مسیرهای پیچیده، امکان کنترل بهتر نوک دوربین می‌تواند دسترسی و محدوده قابل مشاهده را افزایش دهد.
• کیفیت تصویر و سیستم نورپردازی: این ویژگی نیز مستقیماً بر کیفیت بازرسی اثر می‌گذارند. دوربین باید بتواند تصویر مناسبی از ناحیه موردنظر ارائه دهد و سیستم نوردهی باید روشنایی کافی و مناسب برای مشاهده جزئیات فراهم کند.

همچنین اگر ثبت نتایج اهمیت دارد، بهتر است قابلیت‌هایی مانند ذخیره عکس و ویدئو، انتقال اطلاعات، ثبت اطلاعات بازرسی و امکانات گزارش‌دهی دستگاه نیز بررسی شوند.

آیا ویدئو اسکوپ برای تمام بازرسی های صنعتی مناسب است؟

خیر. انتخاب ویدئو اسکوپ باید بر اساس نوع بازرسی انجام شود. اگر هدف مشاهده تصویری یک فضای داخلی و شناسایی عیوب قابل مشاهده باشد، این ابزار می تواند انتخاب مناسبی باشد. اما اگر هدف تشخیص عیوب زیرسطحی، اندازه گیری دقیق ضخامت یا بررسی خواص داخلی ماده باشد، باید روش مناسب دیگری انتخاب شود یا ویدئو اسکوپ در کنار سایر روش های آزمون غیر مخرب مورد استفاده قرار گیرد. به همین دلیل، مقایسه ویدئو اسکوپ با بازرسی سنتی نباید صرفا بر اساس این سوال انجام شود که کدام دستگاه بهتر است؛ سوال اصلی این است که برای شرایط مشخص بازرسی، کدام روش اطلاعات دقیق تر و کاربردی تری ارائه می دهد.

جمع بندی

در مقایسه ویدئو اسکوپ با بازرسی سنتی نمی توان یک پاسخ ثابت برای تمام کاربردها ارائه کرد. بازرسی چشمی همچنان یک روش ساده، سریع و کاربردی برای بررسی سطوح قابل مشاهده است؛ اما زمانی که دسترسی مستقیم به محل مورد نظر دشوار باشد، ویدئو اسکوپ مزیت قابل توجهی دارد.

امکان ورود پروب به فضاهای محدود، مشاهده تصویر زنده، ثبت عکس و ویدئو و مستندسازی نتایج از مهم ترین قابلیت های ویدئو اسکوپ هستند. در مقابل، محدودیت میدان دید، وابستگی به کیفیت تصویر و ناتوانی در تشخیص بسیاری از عیوب زیرسطحی نشان می دهد که این ابزار نباید جایگزین تمام روش های بازرسی غیر مخرب در نظر گرفته شود. در نهایت، بهترین انتخاب به نوع تجهیز، محل بازرسی، نوع عیب مورد انتظار، میزان دسترسی و الزامات پروژه بستگی دارد.

سوالات متداول ویدئو اسکوپ با روش های سنتی

1. مهم ترین مزیت ویدئو اسکوپ نسبت به بازرسی چشمی چیست؟
   مهم ترین مزیت، امکان مشاهده نقاطی است که خط دید مستقیم ندارند. علاوه بر آن، بسیاری از ویدئو اسکوپ ها امکان ثبت تصاویر و ویدئو و مستندسازی نتایج بازرسی را فراهم می کنند.
2. آیا ویدئو اسکوپ تمام عیوب داخلی را تشخیص می دهد؟
   خیر. ویدئو اسکوپ یک ابزار بازرسی بصری است و فقط عیوبی را می تواند نشان دهد که در محدوده دید دوربین و از نظر بصری قابل مشاهده باشند. برای عیوب زیرسطحی ممکن است روش های دیگری از تست غیر مخرب مورد نیاز باشد.
3. تفاوت ویدئو اسکوپ و بروسکوپ چیست؟
   هر دو برای مشاهده نقاط دشوار استفاده می شوند، اما ویدئو اسکوپ از دوربین دیجیتال و نمایشگر برای ارائه تصویر استفاده می کند و معمولا امکاناتی مانند ثبت عکس و ویدئو دارد. بروسکوپ های اپتیکی بیشتر بر سیستم انتقال تصویر و مشاهده از طریق چشمی متکی هستند.
4. آیا ویدئو اسکوپ برای بازرسی موتور و قطعات خودرو مناسب است؟
   بله، در صورتی که مشخصات دستگاه با محل مورد بررسی تناسب داشته باشد. ویدئو اسکوپ می تواند برای مشاهده برخی قسمت های داخلی موتور، محفظه ها و مجموعه هایی که دسترسی مستقیم به آنها دشوار است مورد استفاده قرار گیرد.
5. هنگام خرید ویدئو اسکوپ صنعتی به چه مواردی توجه کنیم؟
   قطر و طول پراب، قابلیت انعطاف و هدایت، کیفیت دوربین، رزولوشن، میدان دید، نورپردازی، قابلیت ثبت عکس و فیلم و مقاومت دستگاه در برابر شرایط محیطی از مهم ترین مواردی هستند که باید متناسب با کاربرد واقعی بررسی شوند.
