خوردگی شیاری چیست و روش پیشگیری از آن

خوردگی یکی از مهم ترین چالش های صنایع مختلف محسوب می شود و سالانه هزینه های قابل توجهی را به دلیل تعمیر، تعویض تجهیزات و توقف خطوط تولید به صنایع تحمیل می کند. در میان انواع مختلف خوردگی، خوردگی شیاری یکی از خطرناک ترین و در عین حال پنهان ترین انواع تخریب فلزات به شمار می رود، زیرا معمولاً در نقاطی اتفاق می افتد که دسترسی به آن ها دشوار است و تا مراحل پیشرفته قابل مشاهده نیست.

این نوع خوردگی معمولاً در شکاف ها، زیر واشرها، اطراف پیچ ها، اتصالات فلنجی و نواحی دارای فضای محدود ایجاد می شود. شرایط خاص موجود در این نقاط باعث ایجاد اختلاف غلظت اکسیژن و تشکیل محیطی مناسب برای واکنش های الکتروشیمیایی می شود.

شناخت عوامل مؤثر بر ایجاد خوردگی شیاری و استفاده از روش های پیشگیرانه مناسب می تواند نقش مهمی در افزایش عمر تجهیزات و کاهش هزینه های تعمیرات داشته باشد.

خوردگی شیاری چیست و چگونه ایجاد می شود؟

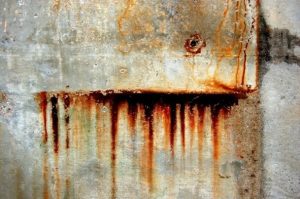

خوردگی شیاری یا Crevice Corrosion نوعی خوردگی موضعی است که در فضاهای بسته و محدود میان دو سطح فلزی یا میان فلز و مواد غیرفلزی ایجاد می شود. این فضاها معمولاً به اندازه ای کوچک هستند که جریان آزاد محلول یا اکسیژن در آن ها محدود می شود و همین موضوع شرایط لازم برای آغاز فرآیند خوردگی را فراهم می کند.

در مراحل اولیه، اختلاف میزان اکسیژن میان داخل و خارج شیار باعث ایجاد سلول الکتروشیمیایی می شود. با ادامه این فرآیند، محیط داخل شیار به تدریج اسیدی تر شده و غلظت یون های خورنده افزایش پیدا می کند. این شرایط سرعت تخریب فلز را بیشتر می کند و در بسیاری از موارد آسیب ها تا زمان بروز نشتی یا شکست قطعه قابل مشاهده نیستند.

به همین دلیل، شناخت مکانیزم ایجاد خوردگی شیاری اهمیت زیادی در طراحی و نگهداری تجهیزات صنعتی دارد.

خوردگی شیاری معمولاً در چه شرایطی رخ می دهد؟

خوردگی شیاری برای وقوع به شرایط مشخصی نیاز دارد و معمولاً در محیط هایی مشاهده می شود که امکان تجمع رطوبت، محلول های خورنده یا رسوبات وجود داشته باشد. وجود شکاف های باریک و محدود باعث می شود تبادل اکسیژن با محیط بیرون کاهش یابد و اختلاف غلظت اکسیژن شکل بگیرد.

این نوع خوردگی در محیط های دریایی، واحدهای فرآیندی، خطوط انتقال مواد شیمیایی و تجهیزات صنعتی که در معرض رطوبت یا مواد خورنده قرار دارند، بیشتر دیده می شود. همچنین طراحی نامناسب تجهیزات می تواند احتمال وقوع این پدیده را افزایش دهد.

در بسیاری از موارد، ایجاد خوردگی شیاری نتیجه ترکیب چند عامل مختلف مانند طراحی نامناسب، انتخاب نادرست متریال و شرایط محیطی نامطلوب است.

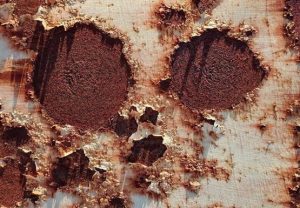

تفاوت خوردگی شیاری و خوردگی حفره‌ای (Pitting corrosion)

خوردگی شیاری و خوردگی حفره‌ای هر دو از انواع خوردگی موضعی هستند و معمولاً در حضور یون‌های کلرید و روی فلزات دارای لایه پسیو مانند فولادهای زنگ‌نزن رخ می‌دهند، اما از نظر محل ایجاد و مکانیزم آغاز با یکدیگر تفاوت دارند. خوردگی شیاری در فضاهای بسته و محدود مانند زیر واشرها، فلنج‌ها و اتصالات آغاز می‌شود، در حالی که خوردگی حفره‌ای می‌تواند روی سطح آزاد فلز و بدون وجود شیار یا شکاف ایجاد شود. آشنایی با تفاوت این دو پدیده، انتخاب روش‌های مناسب پیشگیری، بازرسی و نگهداری تجهیزات را آسان‌تر می‌کند.

ویژگی	خوردگی شیاری	خوردگی حفره‌ای
محل ایجاد	داخل شکاف‌ها و زیر واشرها	روی سطح آزاد فلز
علت اصلی	اختلاف غلظت اکسیژن	شکست لایه پسیو
محل شروع	فضای بسته	هر نقطه از سطح
قابلیت مشاهده	دشوار	نسبتاً آسان
سرعت پیشرفت	زیاد	زیاد
تصویر

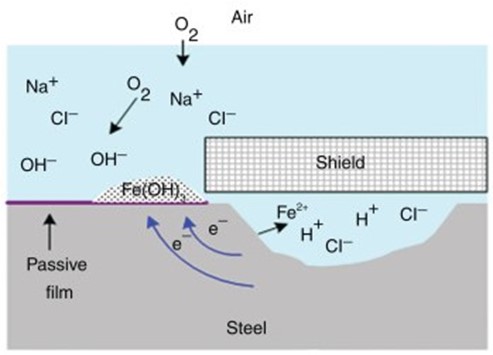

نقش رطوبت و محیط های خورنده

وجود رطوبت یکی از اصلی ترین عوامل آغاز خوردگی شیاری محسوب می شود. آب و رطوبت می توانند به عنوان الکترولیت عمل کرده و شرایط لازم برای انجام واکنش های الکتروشیمیایی را فراهم کنند. زمانی که این رطوبت در فضای بسته و بدون گردش مناسب باقی بماند، احتمال خوردگی به میزان قابل توجهی افزایش پیدا می کند.

محیط های حاوی یون کلرید، اسیدها یا مواد شیمیایی خورنده نیز می توانند شدت این نوع خوردگی را بیشتر کنند. به همین دلیل، تجهیزات مورد استفاده در صنایع دریایی و شیمیایی بیشتر در معرض این آسیب قرار دارند.

کنترل رطوبت و جلوگیری از تجمع محلول های خورنده یکی از مهم ترین راهکارها برای کاهش احتمال ایجاد خوردگی شیاری به شمار می رود.

تأثیر طراحی اتصالات، پیچ ها و درزها

بسیاری از موارد خوردگی شیاری به دلیل طراحی نامناسب تجهیزات ایجاد می شوند. وجود فاصله های باریک در محل اتصالات، زیر پیچ ها، میان فلنج ها و اطراف واشرها می تواند محیط مناسبی برای تجمع رطوبت و مواد خورنده فراهم کند.

این فضاهای محدود معمولاً از دید بازرسان پنهان هستند و به همین دلیل فرآیند خوردگی می تواند برای مدت طولانی بدون شناسایی ادامه پیدا کند. طراحی مناسب و کاهش تعداد شکاف ها می تواند نقش مهمی در افزایش طول عمر تجهیزات داشته باشد.

مهندسان طراح معمولاً تلاش می کنند با حذف فضاهای غیرضروری و استفاده از اتصالات مناسب، احتمال ایجاد خوردگی شیاری را تا حد امکان کاهش دهند.

اهمیت تجمع رسوبات و آلودگی ها

رسوبات معدنی، گل ولای، ذرات جامد و سایر آلودگی ها می توانند باعث ایجاد نواحی بسته روی سطح فلز شوند. این رسوبات مانع تبادل مناسب اکسیژن شده و شرایط لازم برای تشکیل سلول خوردگی را فراهم می کنند.

در بسیاری از تجهیزات صنعتی، تجمع تدریجی رسوبات در نقاط خاص باعث می شود فرآیند خوردگی بدون مشاهده ظاهری آغاز شود. این موضوع به خصوص در سیستم های انتقال آب، مبدل های حرارتی و تجهیزات دریایی اهمیت بیشتری دارد.تمیزکاری منظم و حذف رسوبات یکی از مؤثرترین اقدامات برای جلوگیری از ایجاد خوردگی شیاری محسوب می شود.

مهم ترین عوامل مؤثر بر ایجاد خوردگی شیاری چیست؟

خوردگی شیاری معمولاً در نتیجه تأثیر هم زمان چندین عامل محیطی، متالورژیکی و طراحی رخ می دهد. شدت این نوع خوردگی به شرایط کاری تجهیزات، نوع سیال در تماس با سطح فلز و ویژگی های آلیاژ مورد استفاده بستگی دارد. به همین دلیل، دو تجهیز مشابه ممکن است در شرایط مختلف رفتار کاملاً متفاوتی از خود نشان دهند.

شناخت عوامل مؤثر بر این پدیده به مهندسان کمک می کند تا در مرحله طراحی و انتخاب مواد، تصمیمات مناسب تری اتخاذ کنند. در بسیاری از پروژه های صنعتی، ارزیابی ریسک خوردگی پیش از بهره برداری می تواند هزینه های تعمیرات و توقف تولید را به میزان قابل توجهی کاهش دهد.

درک صحیح عوامل مؤثر بر ایجاد خوردگی شیاری نخستین گام برای طراحی راهکارهای پیشگیرانه و افزایش عمر مفید تجهیزات محسوب می شود.

جنس و ترکیب آلیاژها

یکی از مهم ترین عوامل تعیین کننده مقاومت تجهیزات در برابر خوردگی شیاری، جنس فلز یا آلیاژ مورد استفاده است. برخی آلیاژها به دلیل تشکیل لایه های محافظ سطحی، مقاومت بیشتری در برابر حملات موضعی از خود نشان می دهند، در حالی که برخی دیگر در محیط های خاص به سرعت دچار تخریب می شوند.

فولادهای زنگ نزن، آلیاژهای نیکل و برخی سوپرآلیاژها معمولاً مقاومت بالاتری در برابر این نوع خوردگی دارند، اما حتی این مواد نیز در شرایط نامناسب می توانند آسیب ببینند. انتخاب متریال باید بر اساس نوع سیال، دما و غلظت مواد خورنده انجام شود.انتخاب صحیح آلیاژ یکی از مؤثرترین روش ها برای کاهش احتمال ایجاد خوردگی شیاری در تجهیزات صنعتی محسوب می شود.

دما، pH و غلظت یون های خورنده

افزایش دما معمولاً باعث افزایش سرعت واکنش های الکتروشیمیایی و در نتیجه تشدید فرآیند خوردگی می شود. به همین دلیل تجهیزات صنعتی که در دماهای بالا کار می کنند، معمولاً نیازمند مراقبت و پایش بیشتری هستند.

علاوه بر دما، میزان اسیدی یا قلیایی بودن محیط نیز نقش مهمی در رفتار خوردگی ایفا می کند. کاهش pH و افزایش غلظت یون هایی مانند کلرید می تواند شرایط مناسبی برای تخریب موضعی فلزات ایجاد کند. این موضوع به ویژه در صنایع دریایی و شیمیایی اهمیت بیشتری دارد.

کنترل شرایط فرآیندی و پایش پارامترهای محیطی می تواند نقش مهمی در جلوگیری از ایجاد خوردگی شیاری داشته باشد و هزینه های تعمیرات را کاهش دهد.

میزان اکسیژن و شرایط محیطی

اختلاف غلظت اکسیژن یکی از اصلی ترین عوامل آغاز خوردگی شیاری است. زمانی که بخشی از سطح فلز در معرض اکسیژن کافی قرار داشته باشد و بخش دیگری در محیط بسته و کم اکسیژن قرار گیرد، سلول الکتروشیمیایی تشکیل می شود و فرآیند خوردگی آغاز خواهد شد.

رطوبت بالا، وجود مه نمکی، بخارات شیمیایی و شرایط جوی خورنده می توانند این فرآیند را تسریع کنند. به همین دلیل، تجهیزات نصب شده در مناطق ساحلی یا واحدهای شیمیایی معمولاً بیشتر در معرض این آسیب قرار دارند.

مدیریت شرایط محیطی و طراحی مناسب تجهیزات از مهم ترین راهکارهای کاهش احتمال ایجاد خوردگی شیاری محسوب می شوند.

خوردگی شیاری در چه صنایعی بیشتر مشاهده می شود؟

اگرچه خوردگی شیاری تقریباً در تمام صنایع قابل مشاهده است، اما برخی صنایع به دلیل شرایط عملیاتی و محیطی خاص، بیشتر در معرض این نوع آسیب قرار دارند. وجود رطوبت، مواد شیمیایی خورنده و دمای بالا از جمله عواملی هستند که احتمال بروز این پدیده را افزایش می دهند.

در بسیاری از موارد، هزینه های ناشی از توقف تولید و تعمیر تجهیزات آسیب دیده بسیار بیشتر از هزینه اجرای برنامه های پیشگیرانه است. به همین دلیل، صنایع حساس معمولاً برنامه های پایش و بازرسی منظم برای کنترل خوردگی اجرا می کنند.

جدول زیر علل اصلی و محل های بروز خوردگی شیاری در برخی صنایع را نشان می دهد:

صنعت	علت اصلی خوردگی شیاری	محل‌های بروز خوردگی
نفت، گاز و پتروشیمی	کلرید، H₂S، CO₂، رطوبت	فلنج‌ها، مبدل‌ها، خطوط لوله
صنایع دریایی	آب شور و یون کلرید	پیچ‌ها، اتصالات، سازه‌های ساحلی
نیروگاه	دمای بالا و آب فرآیندی	بویلرها، کندانسورها
صنایع غذایی	محلول‌های شستشو و رطوبت	مخازن استنلس استیل، اتصالات
آب و فاضلاب	رطوبت دائمی و رسوبات	مخازن، لوله‌ها، پمپ‌ها



روش های پیشگیری از خوردگی شیاری چیست؟

پیشگیری از خوردگی شیاری معمولاً بسیار کم هزینه تر و ساده تر از تعمیر یا تعویض تجهیزات آسیب دیده است. از آنجا که این نوع خوردگی اغلب در بخش های پنهان تجهیزات ایجاد می شود، شناسایی آن در مراحل اولیه دشوار است و در بسیاری از موارد تا زمان بروز نشتی یا کاهش عملکرد تجهیزات قابل تشخیص نیست.

راهکارهای پیشگیرانه معمولاً شامل بهبود طراحی، انتخاب متریال مناسب، استفاده از پوشش های محافظ و اجرای برنامه های بازرسی دوره ای هستند. انتخاب روش مناسب به نوع صنعت، شرایط محیطی و میزان حساسیت تجهیزات بستگی دارد.اجرای هم زمان چندین روش حفاظتی می تواند احتمال ایجاد خوردگی شیاری را به حداقل برساند و عمر مفید تجهیزات را به شکل قابل توجهی افزایش دهد.

طراحی صحیح تجهیزات و کاهش شکاف ها

طراحی مناسب تجهیزات یکی از مؤثرترین روش های پیشگیری از خوردگی شیاری محسوب می شود. هرچه تعداد شکاف ها، فضاهای بسته و نقاط تجمع رطوبت کمتر باشد، احتمال شکل گیری شرایط مناسب برای خوردگی نیز کاهش پیدا می کند.

استفاده از جوشکاری به جای اتصالات پیچ و مهره ای در برخی کاربردها، حذف فضاهای غیرضروری و طراحی مناسب محل نصب واشرها از جمله اقداماتی هستند که می توانند خطر خوردگی را کاهش دهند. همچنین باید از ایجاد نواحی با دسترسی دشوار برای تمیزکاری جلوگیری شود.

توجه به اصول طراحی مهندسی می تواند از همان ابتدای پروژه احتمال ایجاد خوردگی شیاری را به میزان قابل توجهی کاهش دهد و هزینه های نگهداری را محدود کند.

انتخاب متریال مقاوم در برابر خوردگی

انتخاب آلیاژ مناسب یکی از مهم ترین عوامل در کنترل انواع خوردگی موضعی است. هر ماده فلزی رفتار متفاوتی در محیط های خورنده از خود نشان می دهد و انتخاب نادرست می تواند موجب کاهش شدید عمر تجهیزات شود.

در بسیاری از کاربردهای صنعتی از فولادهای زنگ نزن با درصد بالاتر مولیبدن، آلیاژهای نیکل یا سوپرآلیاژها استفاده می شود تا مقاومت بیشتری در برابر محیط های حاوی کلرید و مواد خورنده ایجاد شود.

جدول زیر نمونه ای از مقاومت نسبی برخی متریال ها در برابر خوردگی شیاری را نشان می دهد:

متریال	مقاومت در برابر خوردگی شیاری	کاربرد رایج
فولاد کربنی	ضعیف	سازه‌های عمومی
SS304	متوسط	صنایع غذایی و ساختمانی
SS316	خوب	صنایع دریایی و شیمیایی
Duplex Stainless Steel	بسیار خوب	خطوط لوله دریایی
آلیاژهای نیکل (Inconel/Hastelloy)	عالی	محیط‌های بسیار خورنده
تیتانیوم	عالی	آب دریا و صنایع شیمیایی



انتخاب صحیح متریال یکی از مهم ترین اقدامات برای کاهش ایجاد خوردگی شیاری در شرایط عملیاتی سخت محسوب می شود.

استفاده از پوشش های محافظ و بازدارنده های خوردگی

پوشش های محافظ می توانند به عنوان یک مانع فیزیکی میان سطح فلز و محیط خورنده عمل کنند و احتمال تماس مستقیم مواد خورنده با فلز را کاهش دهند. رنگ های صنعتی، پوشش های اپوکسی و پوشش های فلزی از جمله روش های رایج حفاظت سطحی هستند.

علاوه بر پوشش ها، استفاده از بازدارنده های خوردگی نیز در بسیاری از سیستم های فرآیندی کاربرد دارد. این مواد با ایجاد تغییر در واکنش های شیمیایی یا تشکیل لایه محافظ روی فلز، سرعت خوردگی را کاهش می دهند.

ترکیب پوشش های مناسب با بازدارنده های شیمیایی می تواند نقش مهمی در جلوگیری از ایجاد خوردگی شیاری در تجهیزات حساس صنعتی داشته باشد.

بازرسی و نگهداری دوره ای تجهیزات

بازرسی های منظم یکی از مهم ترین ابزارهای شناسایی زودهنگام مشکلات خوردگی هستند. از آنجا که خوردگی شیاری معمولاً در نقاط پنهان ایجاد می شود، بررسی دوره ای تجهیزات می تواند از گسترش آسیب جلوگیری کند.

برنامه های نگهداری پیشگیرانه معمولاً شامل تمیزکاری سطوح، حذف رسوبات، بررسی وضعیت پوشش ها و ارزیابی عملکرد تجهیزات هستند. اجرای این اقدامات باعث می شود عیوب در مراحل اولیه شناسایی و برطرف شوند.

روش های پیشگیری خوردگی و میزان اثربخشی آن ها در جدول زیر آمده است:

روش	میزان اثربخشی	هزینه اجرا
طراحی مناسب	بسیار زیاد	کم
انتخاب متریال مناسب	بسیار زیاد	متوسط
پوشش محافظ	زیاد	متوسط
بازدارنده خوردگی	متوسط	متوسط
بازرسی دوره‌ای	زیاد	کم

چگونه می توان خوردگی شیاری را تشخیص داد؟

تشخیص خوردگی شیاری به دلیل ماهیت پنهان آن معمولاً دشوارتر از بسیاری از انواع دیگر خوردگی است. این نوع تخریب اغلب در زیر واشرها، داخل اتصالات و نقاطی ایجاد می شود که دسترسی مستقیم به آن ها محدود است.

به همین دلیل، صنایع مختلف از ترکیبی از روش های بازرسی چشمی و آزمون های غیرمخرب برای شناسایی این آسیب استفاده می کنند. انتخاب روش مناسب به نوع تجهیز، محل نصب و میزان حساسیت سیستم بستگی دارد.تشخیص زودهنگام می تواند از گسترش آسیب و افزایش هزینه های تعمیرات جلوگیری کند و نقش مهمی در مدیریت ریسک ایجاد خوردگی شیاری داشته باشد.

روش های بازرسی چشمی و تست های غیرمخرب

بازرسی چشمی معمولاً نخستین مرحله در فرآیند ارزیابی وضعیت تجهیزات است. این روش اگرچه ساده و کم هزینه است، اما تنها در صورتی مؤثر خواهد بود که امکان دسترسی به محل آسیب وجود داشته باشد.

در مواردی که دسترسی محدود است، از روش های تست غیرمخرب مانند آزمون جریان گردابی، مایع نافذ و رادیوگرافی صنعتی استفاده می شود. این روش ها امکان شناسایی آسیب های داخلی را بدون نیاز به تخریب قطعه فراهم می کنند.ترکیب روش های مختلف بازرسی می تواند احتمال تشخیص زودهنگام ایجاد خوردگی شیاری را افزایش دهد و از بروز خرابی های ناگهانی جلوگیری کند.

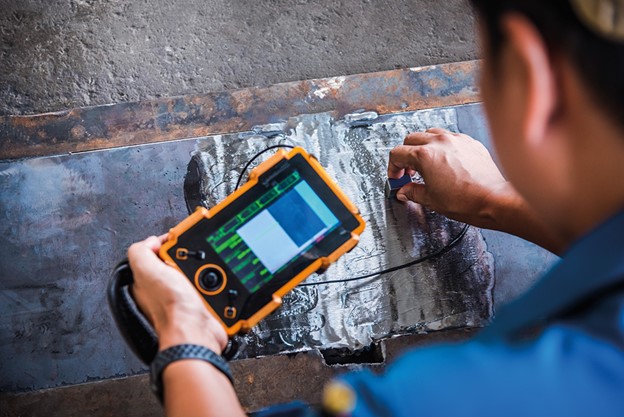

نقش عیب یاب التراسونیک در تشخیص خوردگی شیاری

آزمون عیب یاب التراسونیک یکی از مؤثرترین روش های غیرمخرب برای ارزیابی ضخامت قطعات و شناسایی نواحی آسیب دیده ناشی از خوردگی است. در این روش، امواج فراصوت به داخل قطعه ارسال شده و بازتاب آن ها مورد تحلیل قرار می گیرد.

این فناوری امکان تشخیص کاهش ضخامت، حفره ها و آسیب های داخلی را بدون نیاز به باز کردن تجهیزات فراهم می کند. به همین دلیل، در صنایع نفت، گاز، پتروشیمی و نیروگاهی کاربرد گسترده ای دارد.

استفاده از تجهیزات التراسونیک پیشرفته می تواند نقش مهمی در شناسایی زودهنگام ایجاد خوردگی شیاری داشته باشد و از وقوع خرابی های پرهزینه جلوگیری کند.

جمع بندی

خوردگی شیاری یکی از خطرناک ترین انواع خوردگی موضعی است که معمولاً در فضاهای بسته، اتصالات و نواحی دارای دسترسی محدود ایجاد می شود. وجود رطوبت، مواد خورنده، طراحی نامناسب و تجمع رسوبات از مهم ترین عوامل مؤثر بر بروز این پدیده هستند.

شناخت دقیق عوامل مؤثر بر ایجاد خوردگی شیاری و استفاده از روش های پیشگیرانه مانند طراحی مناسب، انتخاب متریال مقاوم، استفاده از پوشش های محافظ و اجرای برنامه های بازرسی دوره ای می تواند نقش مهمی در افزایش طول عمر تجهیزات ایفا کند.

در نهایت، رویکرد پیشگیرانه و پایش مستمر تجهیزات بهترین راهکار برای کاهش هزینه های تعمیرات و جلوگیری از توقف های ناخواسته در صنایع مختلف محسوب می شود.

سوالات متداول ایجاد خوردگی شیاری

1. خوردگی شیاری چیست و چه تفاوتی با خوردگی حفره ای دارد؟
   خوردگی شیاری نوعی خوردگی موضعی است که در فضاهای بسته مانند زیر واشرها، اطراف پیچ ها و بین سطوح متصل به یکدیگر ایجاد می شود. در مقابل، خوردگی حفره ای معمولاً به صورت حفره های کوچک و عمیق روی سطح فلز ظاهر می شود و لزوماً به وجود شکاف یا فضای بسته وابسته نیست.
2. مهم ترین عامل ایجاد خوردگی شیاری چیست؟
   مهم ترین عامل در ایجاد خوردگی شیاری، وجود شکاف یا فضای محدود همراه با رطوبت و مواد خورنده است. این شرایط باعث ایجاد اختلاف غلظت اکسیژن و آغاز واکنش های الکتروشیمیایی می شود که به مرور زمان به تخریب فلز منجر خواهد شد.
3. کدام صنایع بیشتر در معرض خوردگی شیاری قرار دارند؟
   صنایع نفت، گاز و پتروشیمی، صنایع دریایی، نیروگاه ها، مبدل های حرارتی و تجهیزات فرآیندی از جمله صنایعی هستند که به دلیل وجود رطوبت، یون های خورنده و شرایط عملیاتی خاص، بیشتر با خوردگی شیاری مواجه می شوند.
4. آیا می توان از خوردگی شیاری به طور کامل جلوگیری کرد؟
   حذف کامل احتمال خوردگی شیاری در همه شرایط امکان پذیر نیست، اما با استفاده از طراحی مناسب تجهیزات، انتخاب متریال مقاوم، استفاده از پوشش های محافظ، کنترل شرایط محیطی و انجام بازرسی های دوره ای می توان احتمال بروز این نوع خوردگی را به میزان قابل توجهی کاهش داد.
