استاندارد NACE یکی از شناخته شده ترین مراجع بین المللی در زمینه خوردگی، کنترل خوردگی، انتخاب مواد و حفاظت از تجهیزات صنعتی است. این استانداردها به ویژه در صنایعی مانند نفت، گاز، پتروشیمی، پالایشگاه، نیروگاه و صنایع دریایی اهمیت زیادی دارند؛ زیرا خوردگی می تواند باعث کاهش عمر تجهیزات، نشتی، توقف تولید و افزایش هزینه های تعمیر و نگهداری شود.
وقتی صحبت از استاندارد NACE می شود، منظور یک استاندارد واحد نیست؛ بلکه مجموعه ای از استانداردها، روش های آزمون و دستورالعمل های فنی است که برای کنترل و پیشگیری از مشکلات خوردگی تدوین شده اند.
یکی از شناخته شده ترین اسناد این مجموعه، NACE MR0175/ISO 15156 است که به انتخاب مواد برای استفاده در محیط های حاوی سولفید هیدروژن (H₂S) در صنایع نفت و گاز مربوط می شود.
در ادامه، با سازمان NACE، تاریخچه آن، مهم ترین استانداردها، کاربردها و تفاوت NACE با NACE/ISO آشنا می شویم.
سازمان NACE چیست؟
NACE International یک سازمان تخصصی بین المللی در حوزه خوردگی بود که فعالیت آن بر توسعه دانش مهندسی خوردگی، تدوین استانداردها، آموزش متخصصان و ارائه دستورالعمل های فنی متمرکز بود. این سازمان در طول فعالیت خود استانداردها و راهنماهای متعددی در زمینه کنترل و پایش خوردگی، انتخاب مواد مقاوم در برابر خوردگی، پوشش های ضد خوردگی، حفاظت کاتدی و آندی، آزمون های خوردگی و بازرسی و نگهداری تجهیزات منتشر کرد. یکی از مهم ترین حوزه های فعالیت NACE نیز ارائه راهکارهای فنی برای کنترل خوردگی در صنایع نفت و گاز بود.
امروزه فعالیت های NACE در قالب سازمان AMPP ادامه پیدا کرده است و بسیاری از استانداردها، آموزش ها و گواهینامه هایی که پیش از این با نام NACE شناخته می شدند، تحت این مجموعه ارائه می شوند.
تاریخچه استاندارد NACE
NACE در سال 1943 در آمریکا شکل گرفت. هدف اولیه آن مقابله با مشکلات خوردگی در خطوط لوله و تجهیزات صنعت نفت و گاز بود. با توسعه صنایع و افزایش اهمیت کنترل خوردگی، فعالیت این مجموعه نیز گسترش پیدا کرد و استانداردهای آن در پروژه های مختلف صنعتی مورد استفاده قرار گرفتند.
یکی از اسناد مهم این مجموعه، NACE MR0175 بود که برای انتخاب مواد مورد استفاده در محیط های حاوی H₂S تدوین شد. این استاندارد بعدها با استاندارد ISO 15156 هماهنگ و به شکل مشترک با عنوان NACE MR0175/ISO 15156 منتشر شد. از سال 2021 نیز NACE International و SSPC در مجموعه AMPP ادغام شدند. به همین دلیل اگر امروز به دنبال استانداردها، دوره های آموزشی یا گواهینامه های مرتبط با NACE باشید، ممکن است نام AMPP را نیز مشاهده کنید.
مهم ترین استاندارد NACE کدام است؟
استانداردهای NACE حوزه های مختلفی را شامل می شوند، اما NACE MR0175/ISO 15156 یکی از مهم ترین و شناخته شده ترین آنها در صنعت نفت و گاز است.
این استاندارد به انتخاب و استفاده از مواد فلزی در محیط های حاوی H₂S می پردازد؛ محیط هایی که معمولا با عنوان Sour Service یا سرویس ترش شناخته می شوند.
هدف اصلی استاندارد این است که مواد مورد استفاده در تجهیزات، در شرایط تعریف شده، مقاومت مناسبی در برابر انواع خاصی از ترک خوردگی مرتبط با هیدروژن داشته باشند.
در این استاندارد، عواملی مانند موارد زیر در انتخاب ماده اهمیت دارند:
نوع و ترکیب ماده
سختی ماده
شرایط محیطی
دما
فشار جزئی H₂S
وضعیت عملیات حرارتی
شرایط سرویس تجهیزات
بنابراین نمی توان صرفا گفت یک فولاد یا آلیاژ «NACE است» و در تمام شرایط می توان از آن استفاده کرد. انطباق ماده با NACE به شرایط واقعی سرویس نیز وابسته است.
استاندارد NACE MR0175/ISO 15156 چیست؟
NACE MR0175/ISO 15156 استانداردی بین المللی برای انتخاب مواد فلزی در محیط های حاوی H₂S در تولید نفت و گاز است. این استاندارد در سه بخش اصلی به موضوعات مرتبط با انتخاب مواد می پردازد و الزامات مواد مختلف را در شرایط مشخص بیان می کند.
به زبان ساده، این استاندارد به مهندسان کمک می کند مشخص کنند:
چه ماده ای، در چه شرایطی و با چه محدودیت هایی می تواند در یک محیط حاوی H₂S مورد استفاده قرار گیرد. اهمیت این موضوع از آنجا ناشی می شود که H₂S می تواند احتمال برخی مکانیسم های ترک خوردگی و شکست ناگهانی تجهیزات را افزایش دهد. به همین دلیل انتخاب نادرست مواد در چنین محیط هایی می تواند علاوه بر خسارت مالی، خطرات جدی برای ایمنی کارکنان و تأسیسات ایجاد کند.
NACE در چه صنایعی کاربرد دارد؟
استانداردها و دستورالعمل های NACE در بسیاری از صنایعی که تجهیزات فلزی در معرض خوردگی قرار دارند کاربرد دارند. بیشترین استفاده از این استانداردها را می توان در صنایع نفت و گاز، پتروشیمی، پالایشگاه ها، نیروگاه ها و پروژه های دریایی مشاهده کرد.
صنعت نفت و گاز
در صنعت نفت و گاز، کنترل خوردگی اهمیت زیادی دارد؛ زیرا خطوط لوله و تجهیزات فرآیندی ممکن است با سیالات خورنده یا حاوی H₂S در تماس باشند. استانداردهای NACE برای انتخاب مواد، کنترل خوردگی و افزایش ایمنی تجهیزات در این پروژه ها مورد استفاده قرار می گیرند.
پالایشگاه ها
تجهیزات پالایشگاهی در معرض دما، فشار و مواد شیمیایی مختلف قرار دارند. استفاده از استانداردهای مرتبط با خوردگی می تواند به انتخاب مناسب مواد و کاهش آسیب های ناشی از خوردگی کمک کند.
صنایع پتروشیمی
در واحدهای پتروشیمی نیز بسیاری از تجهیزات با مواد شیمیایی و محیط های خورنده سروکار دارند. استانداردهای NACE می توانند در انتخاب متریال، پوشش های محافظ و برنامه های کنترل خوردگی مورد استفاده قرار گیرند.
خطوط انتقال نفت و گاز
خطوط لوله یکی از مهم ترین کاربردهای استانداردهای خوردگی هستند. کنترل وضعیت لوله، بررسی کاهش ضخامت و انتخاب روش مناسب حفاظت می تواند به افزایش عمر خط لوله و کاهش احتمال نشتی کمک کند.
نیروگاه ها
در نیروگاه ها نیز تجهیزات فلزی مختلف در معرض آب، بخار، دمای بالا و سایر عوامل خورنده قرار دارند. کنترل خوردگی در این تجهیزات به حفظ عملکرد و کاهش هزینه های تعمیر و نگهداری کمک می کند.
صنایع دریایی و فراساحلی
آب دریا به دلیل وجود نمک و عوامل خورنده، محیط دشواری برای تجهیزات فلزی ایجاد می کند. به همین دلیل کنترل خوردگی، پوشش های محافظ و حفاظت کاتدی در سازه های دریایی و فراساحلی اهمیت ویژه ای دارند.
مخازن ذخیره سازی
مخازن ذخیره سازی نفت، گاز و مواد شیمیایی نیز ممکن است در بخش های مختلف دچار خوردگی شوند. بازرسی دوره ای و استفاده از روش های مناسب کنترل خوردگی می تواند عمر مفید این تجهیزات را افزایش دهد.
تجهیزات فرآیندی
شیرآلات، فلنج ها، پمپ ها، مبدل های حرارتی و سایر تجهیزات فرآیندی نیز بسته به نوع سیال و شرایط کاری ممکن است در معرض خوردگی قرار داشته باشند. انتخاب صحیح مواد و اجرای برنامه بازرسی مناسب، بخش مهمی از مدیریت خوردگی این تجهیزات است.
سازه های فلزی
سازه های فلزی صنعتی، پل ها، تجهیزات دریایی و سایر سازه هایی که در معرض رطوبت و عوامل خورنده قرار دارند نیز به روش های مناسب حفاظت در برابر خوردگی نیاز دارند. استانداردهای مرتبط می توانند برای انتخاب پوشش، بازرسی و برنامه ریزی نگهداری مورد استفاده قرار گیرند.
کاربرد استاندارد NACE در کنترل خوردگی
یکی از مهم ترین اهداف استانداردهای NACE، کاهش ریسک ناشی از خوردگی است. برای مثال، در یک خط لوله انتقال سیال خورنده، مهندسان باید بدانند چه ماده ای برای شرایط کاری مناسب است، چه نوع پوششی استفاده شود و چگونه وضعیت خوردگی در طول بهره برداری کنترل شود. در چنین شرایطی استانداردهای NACE می توانند به عنوان یک مرجع فنی برای تصمیم گیری مورد استفاده قرار گیرند.
کاربردهای مهم عبارت اند از:
انتخاب مواد مناسب برای محیط خورنده
بررسی مقاومت مواد در برابر خوردگی
تعیین الزامات پوشش های ضد خوردگی
حفاظت کاتدی تجهیزات
کنترل و پایش خوردگی
ارزیابی وضعیت تجهیزات
تدوین روش های بازرسی
کاهش احتمال خرابی و توقف تجهیزات
استاندارد NACE و بازرسی رنگ و پوشش
استانداردهای مرتبط با NACE تنها به انتخاب فلزات محدود نمی شوند و در حوزه پوشش های محافظ و کنترل خوردگی نیز اهمیت دارند. پوشش ضد خوردگی زمانی می تواند عملکرد مناسبی داشته باشد که ضخامت، چسبندگی، وضعیت سطح و کیفیت اجرای آن مطابق الزامات تعیین شده باشد. در فرآیند بازرسی پوشش، تجهیزات مختلفی برای اندازه گیری و کنترل پارامترهای مورد نیاز استفاده می شوند. یکی از آنها ضخامت سنج رنگ و پوشش است که برای اندازه گیری ضخامت پوشش روی سطوح فلزی کاربرد دارد.
بنابراین در پروژه های صنعتی، رعایت الزامات مربوط به پوشش و استفاده از تجهیزات مناسب بازرسی می تواند به افزایش عمر سیستم ضد خوردگی کمک کند.

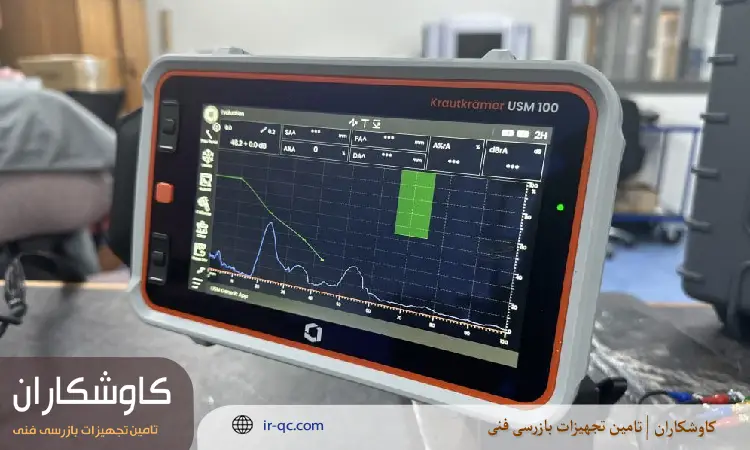

ارتباط NACE با تست های غیرمخرب NDT
آزمون های غیرمخرب یا NDT برای بررسی وضعیت تجهیزات بدون آسیب رساندن به آنها انجام می شوند. بسته به نوع تجهیز و عیب مورد نظر، روش هایی مانند تست اولتراسونیک، رادیوگرافی، ذرات مغناطیسی و مایعات نافذ می توانند مورد استفاده قرار گیرند. برای مثال، ضخامت سنج اولتراسونیک می تواند برای اندازه گیری ضخامت دیواره تجهیزات و شناسایی کاهش ضخامت ناشی از خوردگی کاربرد داشته باشد.
در پروژه هایی که مدیریت خوردگی اهمیت بالایی دارد، نتایج بازرسی و آزمون های غیرمخرب می توانند در تصمیم گیری درباره تعمیر، تعویض یا ادامه بهره برداری از تجهیزات نقش داشته باشند.
تفاوت NACE و NACE/ISO چیست؟
NACE و NACE/ISO کاملا بی ارتباط با یکدیگر نیستند. NACE به استانداردها و دستورالعمل هایی اشاره دارد که توسط NACE توسعه داده شده بودند، در حالی که NACE/ISO به استانداردهایی اشاره می کند که با همکاری NACE و سازمان بین المللی استانداردسازی ISO تدوین شده اند.
یکی از معروف ترین نمونه ها:
NACE MR0175/ISO 15156
است که امروزه یکی از مراجع مهم انتخاب مواد برای محیط های حاوی H₂S در صنعت نفت و گاز محسوب می شود. نسخه های جدیدتر استاندارد مشترک، دامنه و جزئیات بیشتری را برای انتخاب مواد در شرایط مختلف ارائه می کنند؛ بنابراین هنگام بررسی انطباق یک ماده، باید شماره و ویرایش دقیق استاندارد مشخص شود و صرفا به عبارت «NACE» اکتفا نشود.
آیا همه تجهیزات باید مطابق NACE باشند؟
خیر. این یکی از نکات مهم در استفاده از استاندارد NACE است. اینکه یک تجهیز یا ماده باید الزامات NACE را رعایت کند یا خیر، به شرایط سرویس، نوع سیال، وجود H₂S، فشار، دما، جنس ماده و الزامات پروژه بستگی دارد.
بنابراین نمی توان برای تمام تجهیزات یک پروژه، بدون بررسی شرایط واقعی، عبارت NACE را اعمال کرد. در پروژه های نفت و گاز معمولا مشخصات فنی پروژه، استانداردهای طراحی و شرایط فرآیندی تعیین می کنند که چه تجهیزاتی باید مطابق الزامات NACE باشند.
منظور از متریال NACE چیست؟
عبارت متریال NACE در پروژه های صنعتی معمولا به ماده ای اشاره دارد که برای شرایط مشخص، الزامات استاندارد مربوطه را رعایت می کند. برای مثال، اگر یک تجهیز قرار است در محیط حاوی H₂S کار کند، انتخاب ماده باید بر اساس استاندارد مربوط به همان شرایط انجام شود.
نکته مهم این است که «NACE بودن» یک ویژگی مطلق و مستقل از شرایط نیست. یک ماده ممکن است برای یک محدوده مشخص از دما، فشار و ترکیب محیط قابل قبول باشد، اما در شرایط متفاوت نیاز به بررسی دیگری داشته باشد.
به همین دلیل، انتخاب متریال باید توسط افراد متخصص و بر اساس مشخصات واقعی پروژه انجام شود.
گواهینامه NACE چیست؟
در کنار استانداردهای فنی، NACE در زمینه آموزش و صدور گواهینامه تخصصی نیز فعالیت داشته است.
گواهینامه های این حوزه برای افرادی طراحی شده اند که در زمینه هایی مانند:
- بازرسی پوشش
- کنترل خوردگی
- حفاظت کاتدی
- بازرسی تجهیزات
- مدیریت خوردگی
فعالیت می کنند. امروزه بسیاری از این برنامه های آموزشی و گواهینامه ها تحت مجموعه AMPP ارائه می شوند. داشتن گواهینامه مرتبط می تواند برای متخصصانی که در پروژه های نفت، گاز، پتروشیمی و صنایع مشابه فعالیت می کنند، یک امتیاز حرفه ای محسوب شود.
تفاوت استاندارد NACE با گواهینامه NACE
گاهی استاندارد NACE و گواهینامه NACE با یکدیگر اشتباه گرفته می شوند، در حالی که مفهوم آنها متفاوت است. استاندارد NACE یک سند یا مجموعه الزامات فنی برای کنترل خوردگی و انتخاب مواد است. اما گواهینامه NACE به صلاحیت یا آموزش حرفه ای افراد در حوزه های مرتبط با خوردگی و حفاظت از مواد اشاره دارد. بنابراین یک مورد درباره الزامات فنی پروژه و تجهیزات است و دیگری درباره دانش و صلاحیت متخصصان.
نکات مهم هنگام استفاده از استاندارد NACE
رعایت چند نکته هنگام استفاده از استانداردهای NACE اهمیت زیادی دارد:
ابتدا شرایط واقعی سرویس و محیط بررسی شود.
شماره و ویرایش دقیق استاندارد مشخص شود.
انتخاب متریال صرفا بر اساس نام NACE انجام نشود.
دما، فشار و شرایط شیمیایی محیط در نظر گرفته شود.
وجود H₂S و شرایط سرویس ترش بررسی شود.
الزامات پروژه و مشخصات فنی کارفرما نیز بررسی شوند.
برای انتخاب نهایی مواد از نظر متخصص خوردگی و متالورژی استفاده شود.
مهم ترین نکته این است که استاندارد NACE جایگزین مهندسی و ارزیابی شرایط واقعی پروژه نیست؛ بلکه یک مرجع فنی برای تصمیم گیری صحیح محسوب می شود.
جمع بندی
استاندارد NACE یکی از مهم ترین مراجع فنی در حوزه مهندسی خوردگی و حفاظت از مواد در صنایع مختلف است. این استانداردها موضوعاتی مانند انتخاب مواد، کنترل خوردگی، پوشش های ضد خوردگی، حفاظت کاتدی و روش های بازرسی را پوشش می دهند.
در میان استانداردهای این مجموعه، NACE MR0175/ISO 15156 اهمیت ویژه ای در صنعت نفت و گاز دارد و برای انتخاب مواد مورد استفاده در محیط های حاوی H₂S یا سرویس ترش به کار می رود.
همچنین باید توجه داشت که عبارت «NACE» به تنهایی برای انتخاب یک ماده کافی نیست. شرایط محیط، دما، فشار، نوع سیال، جنس تجهیز و الزامات پروژه باید در کنار استاندارد بررسی شوند.
در نهایت، استفاده صحیح از استانداردهای NACE می تواند به کاهش ریسک خوردگی، افزایش عمر تجهیزات، جلوگیری از خرابی و کاهش هزینه های تعمیر و نگهداری کمک کند.
سوالات متداول استاندارد NACE
-
- آیا عبارت NACE روی گواهی متریال به تنهایی برای تایید قطعه کافی است؟
خیر. برای تایید یک قطعه باید مشخصات فنی آن، گرید متریال، شرایط ساخت، سختی، عملیات حرارتی و در صورت نیاز نتایج آزمون های مربوطه با الزامات استاندارد و شرایط پروژه تطبیق داده شود. - برای تایید متریال NACE چه مدارکی باید بررسی شود؟
بسته به نوع قطعه و الزامات پروژه، مدارکی مانند Material Test Certificate یا MTC، گواهی آنالیز شیمیایی، نتایج تست سختی، سوابق عملیات حرارتی و نتایج آزمون های مورد نیاز باید بررسی شوند. - آیا تست سختی برای تمام قطعات NACE الزامی است؟
الزام تست سختی به نوع متریال، کاربرد قطعه و الزامات استاندارد مربوط بستگی دارد. برای برخی فولادها و آلیاژها، سختی یکی از پارامترهای مهم پذیرش است، اما نمی توان یک الزام واحد را برای تمام مواد و قطعات در نظر گرفت. - آیا NACE فقط مربوط به صنعت نفت و گاز است؟
خیر. استانداردها و دستورالعمل های NACE در حوزه های مختلف کنترل خوردگی، پوشش ها، حفاظت کاتدی، انتخاب مواد و بازرسی تجهیزات کاربرد دارند؛ با این حال صنعت نفت و گاز یکی از مهم ترین حوزه های استفاده از آنها محسوب می شود. - آیا هر متریالی که NACE باشد برای هر محیطی مناسب است؟
خیر. مناسب بودن یک ماده به شرایط واقعی سرویس مانند نوع ماده، دما، فشار، ترکیب سیال، میزان H₂S و سایر عوامل محیطی بستگی دارد. بنابراین صرفا ذکر عبارت NACE برای انتخاب متریال کافی نیست.
- آیا عبارت NACE روی گواهی متریال به تنهایی برای تایید قطعه کافی است؟
