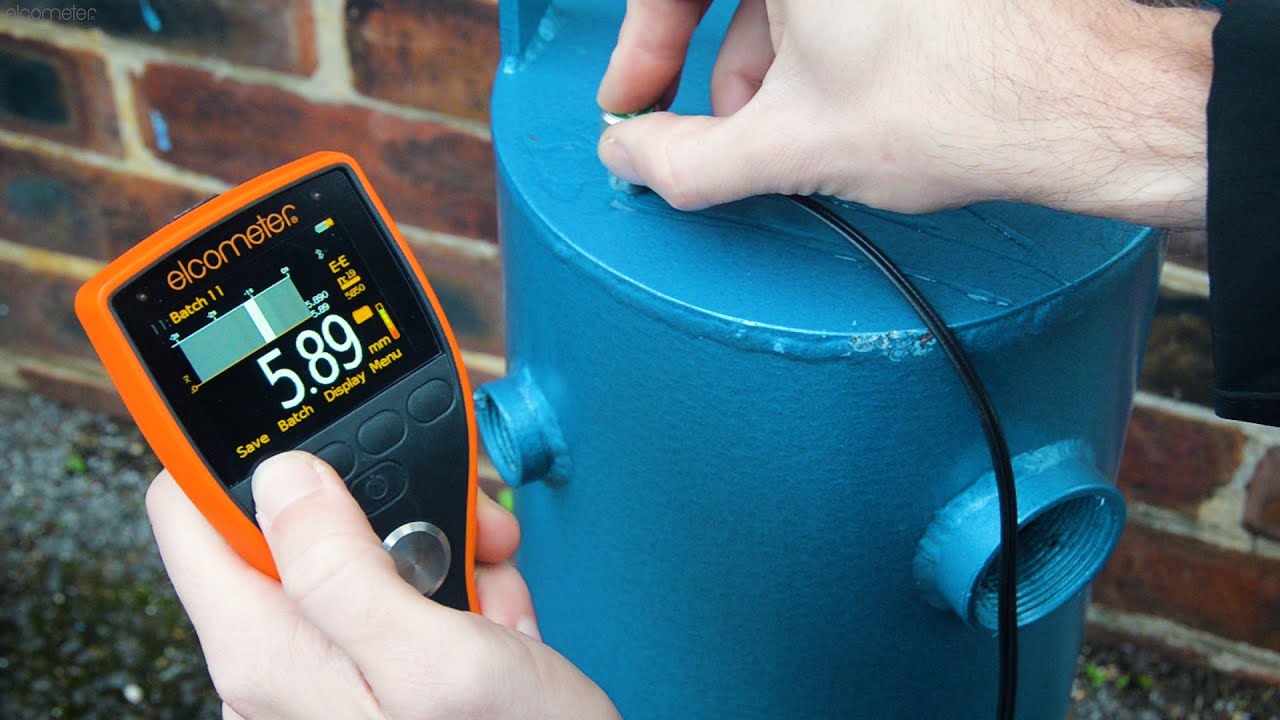

در صنعتهای حساس مانند نفت و گاز، هوافضا، نیروگاهها، پتروشیمی، خودروسازی و کشتیسازی، اندازهگیری دقیق ضخامت متریال اهمیت حیاتی دارد. ضخامتسنج آلتراسونیک (Ultrasonic Thickness Gauge) یکی از دقیقترین ابزارها برای سنجش ضخامت فلزات و سایر مواد است که بر پایه سرعت امواج فراصوت درون ماده عمل میکند. اما این دقت تنها زمانی تضمین میشود که دستگاه بهدرستی و بهصورت منظم کالیبره شده باشد.
کالیبراسیون ضخامتسنج آلتراسونیک فرآیندی است که طی آن دستگاه با توجه به جنس ماده و شرایط محیطی تنظیم میشود تا نتایج دقیقی ارائه دهد. در این مقاله بهصورت جامع انواع روشهای کالیبراسیون، مراحل اجرای صحیح، نکات کلیدی و مشکلات رایج این فرآیند را بررسی خواهیم کرد.
اگر برای انتخاب روش مناسب کالیبراسیون یا تنظیم دقیق ضخامت سنج آلتراسونیک مطمئن نیستید، می توانید با کارشناسان ما تماس بگیرید. کارشناسان ما آماده اند متناسب با نوع دستگاه، مبدل و کاربرد شما، راهنمایی لازم را ارائه دهند.
روشهای مختلف کالیبراسیون ضخامتسنج آلتراسونیک و کاربرد هرکدام
کالیبراسیون در ضخامتسنجی آلتراسونیک به دو روش رایج انجام میشود: تکنقطهای و دو نقطهای. انتخاب روش مناسب به دقت مورد نیاز و نوع قطعهی مورد بررسی بستگی دارد.

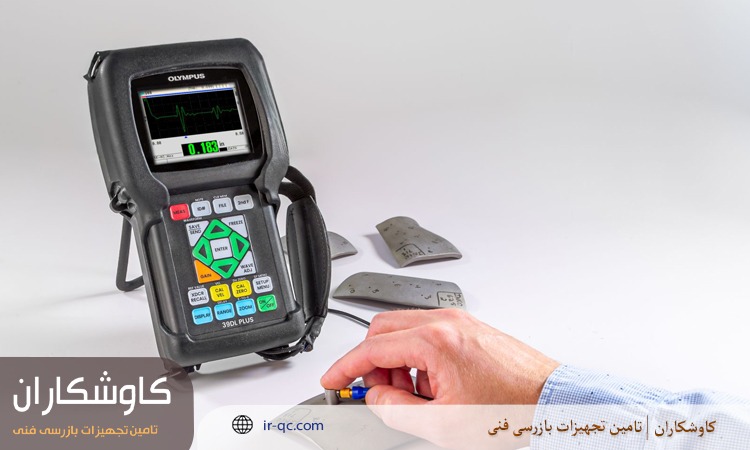

کالیبراسیون تکنقطهای (Single-point calibration): روش سریع برای سطوح یکنواخت
در این روش، از یک استاندارد مرجع با ضخامت مشخص برای کالیبرهکردن دستگاه استفاده میشود. این مرجع معمولاً یک بلوک از همان جنس ماده تحت آزمایش است که ضخامت آن از پیش با دقت بالایی مشخص شده است.
مزایا:
- مناسب برای سطوح یکنواخت
- سریع و ساده در اجرا
- کافی برای اندازهگیریهای روتین یا صنعتی
محدودیت: اگر سطح یا ماده دارای تغییرات ضخامت یا ویژگیهای متغیر باشد، دقت کاهش مییابد.
کالیبراسیون دو نقطهای (Two-point calibration): دقت بیشتر برای کاربردهای حساس
در کالیبراسیون دو نقطه ای، دستگاه با استفاده از دو استاندارد مرجع با ضخامت های متفاوت تنظیم می شود. معمولا یکی از نقاط نزدیک به حد پایین محدوده اندازه گیری و نقطه دیگر نزدیک به محدوده بالاتر انتخاب می شود.
این روش می تواند خطاهای مرتبط با شیب و آفست اندازه گیری را بهتر اصلاح کند و برای کاربردهایی که محدوده ضخامت مورد بررسی گسترده تر است، گزینه مناسب تری باشد.
مزایای کالیبراسیون دو نقطه ای:
- دقت بهتر در محدوده ضخامت گسترده
- اصلاح بهتر خطاهای سیستماتیک
- مناسب برای کاربردهای حساس تر
- امکان تطبیق بهتر دستگاه با شرایط واقعی اندازه گیری
محدودیت: اجرای آن نسبت به کالیبراسیون تک نقطه ای زمان بیشتری می برد و به دو استاندارد مرجع با ضخامت مناسب نیاز دارد.
آیا همیشه کالیبراسیون دو نقطه ای بهتر است؟
خیر. روش مناسب باید بر اساس دستورالعمل سازنده دستگاه، نوع مبدل و شرایط واقعی بازرسی انتخاب شود. در برخی کاربردهای روتین، کالیبراسیون تک نقطه ای کاملا کافی است، در حالی که برای اندازه گیری در محدوده های وسیع یا کاربردهای حساس، کالیبراسیون دو نقطه ای می تواند نتیجه مطمئن تری ارائه دهد. بنابراین نمی توان صرفا بر اساس تعداد نقاط کالیبراسیون گفت یک روش برای تمام پروژه ها بهتر است.
کالیبراسیون ضخامت سنج آلتراسونیک با کالیبراسیون دوره ای چه تفاوتی دارد؟
یکی از نکات مهم در کار با تجهیزات اندازه گیری این است که تنظیم یا Calibration دستگاه با تایید دوره ای دقت آن یک مفهوم کاملا یکسان نیست. در کالیبراسیون عملیاتی، دستگاه برای شرایط مشخص اندازه گیری و نوع مبدل تنظیم می شود. اما در کالیبراسیون دوره ای یا تایید عملکرد، عملکرد دستگاه در برابر یک استاندارد مرجع بررسی می شود تا مشخص شود آیا اندازه گیری های آن همچنان در محدوده قابل قبول قرار دارند یا خیر.
به همین دلیل ممکن است دستگاه قبل از شروع یک تست، نیاز به تنظیم یا Verification داشته باشد، حتی اگر گواهی کالیبراسیون دوره ای آن هنوز معتبر باشد.
نکات مهم برای افزایش دقت کالیبراسیون ضخامتسنج آلتراسونیک
- دمای بلوک مرجع و قطعه را در صورت حساس بودن اندازه گیری بررسی کنید.
- از بلوک مرجع مناسب و دارای ضخامت مشخص استفاده کنید.
- تا حد امکان جنس بلوک مرجع را با جنس قطعه تطبیق دهید.
- سطح بلوک و قطعه را از روغن، گردوغبار، زنگ زدگی و آلودگی پاک کنید.
- از کوپلنت مناسب استفاده کنید.
- مبدل را عمود و با فشار یکنواخت روی سطح قرار دهید.
- از مبدلی استفاده کنید که برای محدوده ضخامت و جنس قطعه مناسب باشد.
- در صورت تغییر مبدل یا شرایط مهم اندازه گیری، کالیبراسیون را مجددا بررسی کنید.
- پس از کالیبراسیون، یک ضخامت معلوم را به عنوان کنترل صحت اندازه گیری کنید.

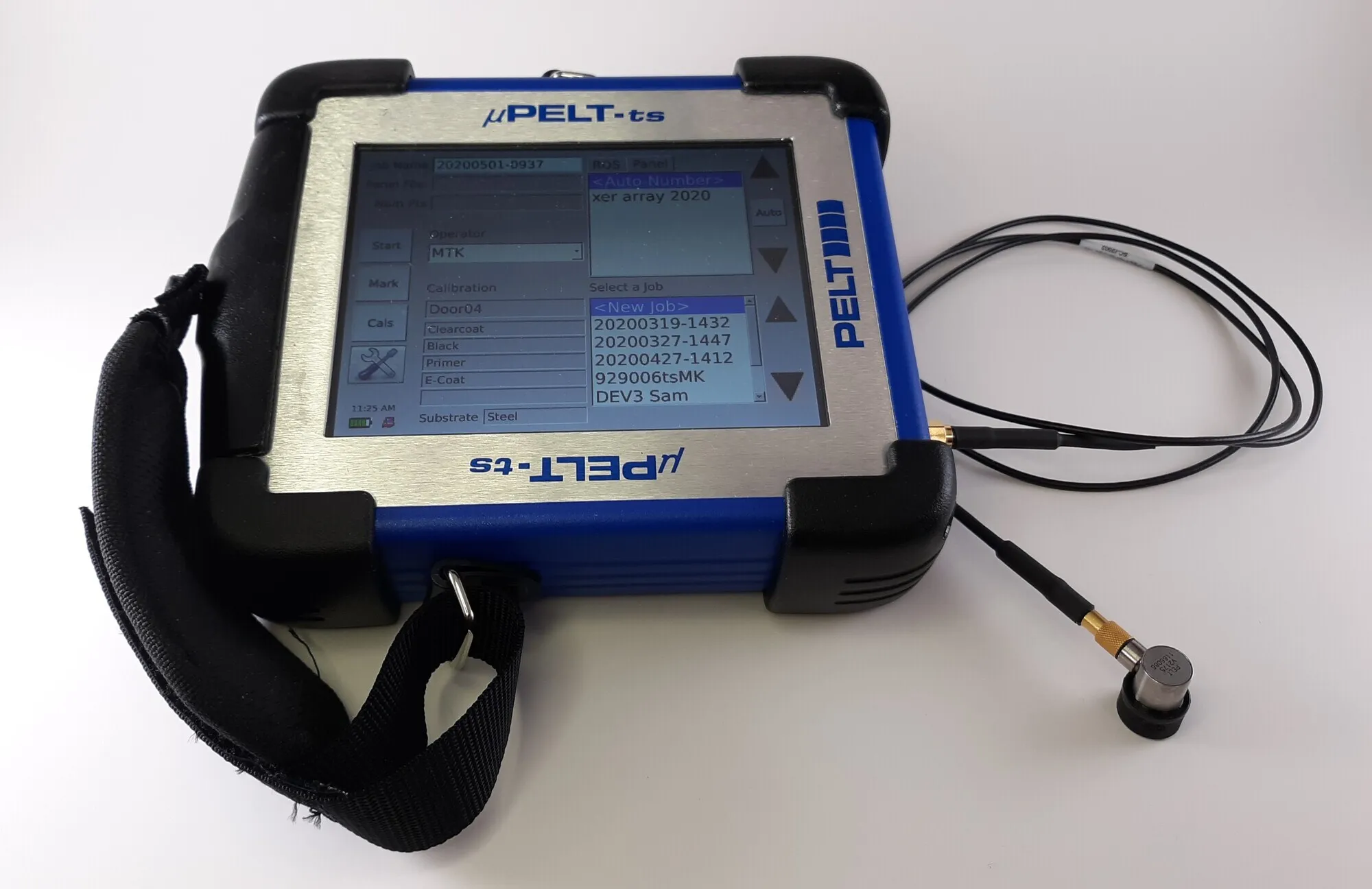

آموزش مرحله به مرحله کالیبراسیون دستگاه UT برای عملکرد بهتر
برای دستیابی به اندازهگیری دقیق و تکرارپذیر، کالیبراسیون ضخامتسنج اولتراسونیک باید بهصورت گامبهگام و اصولی انجام شود.

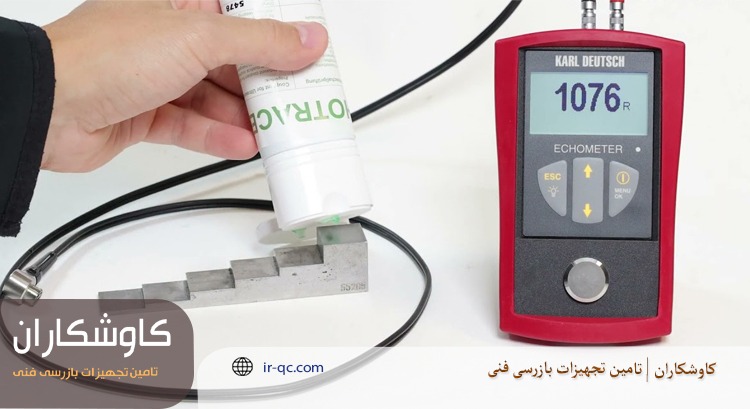

آمادهسازی سطح و استفاده از ژل کوپلنت برای انتقال بهتر امواج
قبل از شروع کالیبراسیون، باید سطح ماده یا بلوک مرجع را از هرگونه زنگ، چربی، رنگ یا آلودگی پاک کرد. سپس از ژل کوپلنت (Couplant) که واسطهی انتقال امواج فراصوت از پروب به ماده است، استفاده میشود.
تنظیم سرعت صوت بر اساس جنس ماده (Velocity Adjustment)
هر ماده دارای سرعت مشخصی برای انتقال امواج صوتی است. برای مثال:
- فولاد: ~ 5900 m/s
- آلومینیوم: ~ 6320 m/s
- پلاستیک: ~ 2300 m/s
دستگاه باید بر اساس جنس ماده، مقدار دقیق سرعت صوت را دریافت کند تا ضخامت درست محاسبه شود.

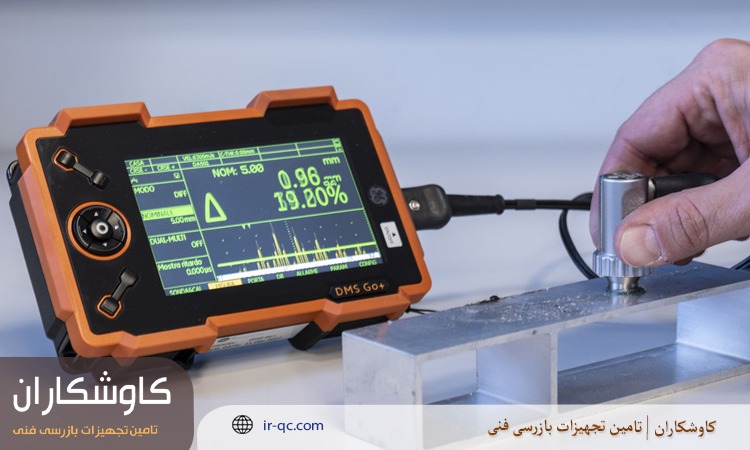

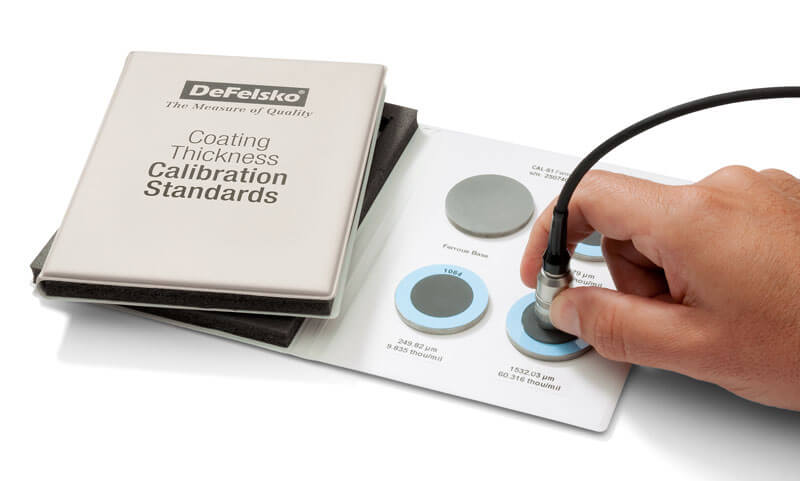

استفاده از بلوک کالیبراسیون: پایهای برای دقت
بلوکهای کالیبراسیون معمولاً از جنس فولاد ضدزنگ یا آلومینیوم ساخته میشوند و دارای ضخامتهای دقیق مشخصشده هستند. استفاده از بلوک با جنس مشابه قطعه، دقت اندازهگیری را افزایش میدهد و خطاهای ناشی از تفاوت سرعت صوت را حذف میکند.
بررسی صحت اندازهگیری قبل از شروع تست نهایی
پس از انجام کالیبراسیون، برای اطمینان از درستی مراحل، باید ضخامت یک نمونه با ضخامت معلوم را اندازهگیری کرده و نتایج را با مقدار واقعی مقایسه کرد. اگر اختلافی مشاهده شد، فرآیند کالیبراسیون باید مجدداً بررسی و تکرار شود.

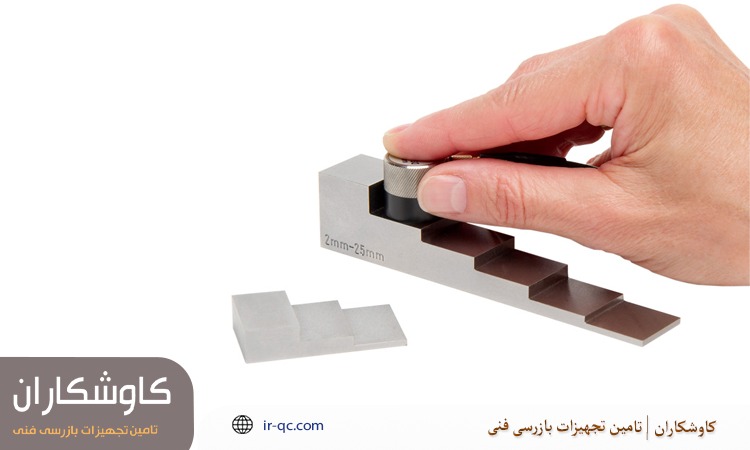

استفاده از بلوک کالیبراسیون؛ پایه ای برای دقت
بلوک های کالیبراسیون یکی از مهم ترین تجهیزات مورد استفاده در تنظیم و بررسی ضخامت سنج آلتراسونیک هستند. این بلوک ها دارای ضخامت های مشخص و قابل ردیابی هستند و برای بررسی عملکرد دستگاه استفاده می شوند. انتخاب بلوک مناسب به جنس قطعه، محدوده ضخامت، نوع موج و مبدل مورد استفاده بستگی دارد.
برای مثال، اگر قطعه از فولاد ساخته شده باشد، استفاده از استانداردی با ویژگی های آکوستیکی مشابه می تواند نسبت به استفاده از یک ماده کاملا متفاوت، شرایط مناسب تری برای کالیبراسیون ایجاد کند. همچنین در کاربردهای حساس، تنها توجه به عدد حک شده روی بلوک کافی نیست و وضعیت، گواهی و قابلیت ردیابی استاندارد مرجع نیز باید مورد توجه قرار گیرد.
انتخاب بلوک مرجع و مبدل مناسب، تاثیر مستقیمی بر دقت نتیجه نهایی دارد. اگر برای انتخاب تجهیزات مناسب یا نحوه کالیبراسیون دستگاه خود نیاز به راهنمایی دارید، با کارشناسان ما در تماس باشید تا قبل از انجام تست، بهترین گزینه را متناسب با شرایط کاری شما بررسی کنیم.
تاثیر دما بر کالیبراسیون ضخامت سنج آلتراسونیک
دما یکی از عواملی است که در اندازه گیری های دقیق نباید نادیده گرفته شود. افزایش دمای قطعه می تواند سرعت انتشار امواج صوتی را تغییر دهد و در برخی مواد، ابعاد خود قطعه نیز تحت تاثیر انبساط حرارتی قرار می گیرد.
به همین دلیل، اندازه گیری روی قطعات داغ ممکن است به تنظیمات و مبدل های مخصوص نیاز داشته باشد. همچنین نباید یک بلوک مرجع با دمای محیط را بدون در نظر گرفتن اختلاف دما برای کالیبراسیون اندازه گیری روی قطعه ای با دمای بسیار بالا استفاده کرد. در کاربردهای دما بالا، باید محدودیت دمایی مبدل، کوپلنت و خود دستگاه مطابق مشخصات سازنده بررسی شود.
مشکلات رایج در کالیبرهکردن ضخامتسنج آلتراسونیک و راه حلهای آنها
در طول فرآیند کالیبراسیون یا بعد از آن، ممکن است خطاهایی در اندازهگیری ظاهر شوند که در ادامه به شایعترین آنها میپردازیم.
خطای سرعت نادرست صوت: بزرگترین عامل خطا
اگر مقدار سرعت صوت بهدرستی وارد نشده باشد یا برای جنس ماده اشتباه تنظیم شده باشد، نتایج بهطور چشمگیری دچار انحراف خواهند شد. برای رفع این مشکل:
- از جدول استاندارد سرعت مواد استفاده کنید.
- در صورت عدم اطمینان، سرعت را بهصورت دستی تنظیم کرده و تست بزنید.
خطای ناشی از کوپلینگ ضعیف: عدم انتقال کامل امواج
وقتی ژل کوپلنت بهدرستی استفاده نشود یا بین سطح و پروب حباب هوا بماند، امواج بهطور کامل منتقل نمیشوند و نتیجه، عدد نادرست خواهد بود.
راهحل:
- استفاده مناسب از ژل با کیفیت بالا
- فشار مناسب پروب بدون زاویهدار کردن آن
- بررسی سلامت نوک پروب
راهحلهای عملی برای رفع خطاهای رایج:
- کالیبره مجدد دستگاه: اگر در اندازهگیریهای اولیه اختلاف وجود دارد، دستگاه را مجدداً کالیبره کنید.
- تغییر پروب در صورت فرسودگی: پروبهای فرسوده باعث کاهش دقت میشوند.
- بررسی سلامت کابلها و اتصالات الکتریکی
- بروزرسانی نرمافزار دستگاه در صورت امکان
کالیبراسیون ضخامت سنج آلتراسونیک چه تاثیری بر نتیجه بازرسی دارد؟
هدف از کالیبراسیون این نیست که دستگاه صرفا یک عدد مشخص را روی نمایشگر نشان دهد؛ بلکه باید اطمینان حاصل شود که سیستم اندازه گیری در شرایط تعریف شده، نتیجه ای قابل اعتماد و قابل تکرار ارائه می دهد.
در پایش خوردگی، حتی اختلاف کوچک در ضخامت می تواند روی محاسبه نرخ خوردگی، حداقل ضخامت باقی مانده و تصمیم گیری درباره تعمیر یا ادامه بهره برداری تاثیر بگذارد. به همین دلیل، کالیبراسیون، کنترل صحت اندازه گیری و ثبت شرایط بازرسی باید بخشی از فرآیند مدیریت کیفیت تجهیزات NDT باشد.
سخن پایانی
کالیبراسیون ضخامتسنج آلتراسونیک تنها یک الزام فنی نیست، بلکه یکی از ارکان حیاتی اطمینان از کیفیت اندازهگیری و عملکرد ایمن تجهیزات صنعتی به شمار میرود. انتخاب صحیح روش کالیبراسیون، آمادهسازی دقیق، تنظیم سرعت صوت و رفع مشکلات احتمالی، همگی عواملی هستند که بر دقت نهایی دستگاه تأثیرگذارند. با رعایت نکات مطرحشده در این مقاله، میتوانید از ضخامتسنج آلتراسونیک خود بهترین کارایی را دریافت کرده و با اطمینان در پروژههای صنعتی گوناگون استفاده کنید.
سوالات متداول کالیبراسیون ضخامتسنج آلتراسونیک
- آیا کالیبراسیون باید قبل از هر تست انجام شود؟
برای تستهای دقیق و حساس، توصیه میشود قبل از هر سری تست جدید، دستگاه کالیبره شود. بهویژه زمانی که شرایط محیطی یا نوع ماده تغییر کرده باشد. - چگونه مطمئن شویم کالیبراسیون دقیق انجام شده؟
پس از کالیبراسیون، اندازهگیری یک قطعه با ضخامت شناختهشده را انجام داده و آن را با مقدار واقعی مقایسه کنید. اگر اختلاف کمتر از ۱٪ باشد، میتوان اطمینان داشت که کالیبراسیون صحیح است. - قیمت بلوک کالیبراسیون چقدر است؟
قیمت بلوک کالیبراسیون بسته به جنس، تعداد سطوح استاندارد و برند سازنده متفاوت است. بهطور میانگین، بلوکهای ساده بین ۲ تا ۱۰ میلیون تومان و بلوکهای صنعتی دقیقتر تا ۳۰ میلیون تومان قیمت دارند. - آیا کالیبراسیون دستگاههای مختلف UT یکسان است؟
در اصول کلی مشابهاند، اما هر دستگاه ممکن است تنظیمات خاص خود را داشته باشد. دفترچه راهنما یا آموزش سازنده را حتماً مطالعه کنید و ترجیحاً از بلوک کالیبراسیون توصیهشده همان برند استفاده شود.
2 پاسخ
برای کار در دماهای بالا یا پایین روش کالیبراسیون فرق میکنه؟
با سلام
در دماهای بالا یا پایین، کالیبراسیون ضخامتسنج التراسونیک باید مطابق شرایط محیطی انجام شود تا دقت اندازهگیری حفظ شود. رعایت دستورالعمل سازنده الزامی است.
