فیز آرای Phased Array چیست؟ چگونه در تست های التراسونیک سرعت و دقت را بالا می برد

در صنایع حساس و حیاتی مانند نفت و گاز، هوافضا، نیروگاهی و خودروسازی، کوچک ترین نقص در تجهیزات یا قطعات می تواند خسارت های جبران ناپذیری به همراه داشته باشد. به همین دلیل استفاده از روش های تست غیرمخرب (NDT) به عنوان ابزاری برای تضمین کیفیت و افزایش ایمنی، اهمیت فوق العاده ای پیدا کرده است.

یکی از مدرن ترین و دقیق ترین تکنیک هایی که در سال های اخیر جایگاه ویژه ای در میان مهندسان پیدا کرده، Phased Array Ultrasonic Testing (PAUT) یا همان فیز آرای است. اما واقعاً Phased Array چیست و چرا آن را تحول بزرگی در بازرسی جوش و تست های التراسونیک پیشرفته می دانند؟

در این مقاله به زبانی ساده و کاربردی توضیح می دهیم که روش فیز آرای چیست، چگونه سرعت و دقت تست غیرمخرب را افزایش می دهد و چه نقشی در بهبود بهره وری صنایع مختلف دارد. همچنین با مهم ترین کاربردهای آن در حوزه هایی مثل بازرسی خطوط لوله، هواپیماها، توربین ها و قطعات خودرو آشنا می شویم.

اگر برای انتخاب دستگاه Phased Array مناسب پروژه خود مطمئن نیستید، قبل از خرید با کارشناسان ما مشورت کنید تا بر اساس نوع بازرسی، ضخامت قطعه و کاربرد مورد نظر، گزینه مناسب را به شما معرفی کنند.

روش التراسونیک فیز آرای Phased Array :  اصول و کاربردها

روش التراسونیک سال هاست که به عنوان یکی از کارآمدترین ابزارهای تست غیرمخرب به کار گرفته می شود. در این روش، امواج فراصوتی به درون ماده ارسال می شوند و بازتاب آن ها برای تشخیص ترک ها، حفره ها یا هرگونه ناپیوستگی در ساختار به کار می رود. اما فیز آرای در تست غیرمخرب گامی فراتر برداشته است.

در تکنیک Phased Array، به جای یک ترانسدیوسر ساده، از مجموعه ای از المان های پیزوالکتریک استفاده می شود. این المان ها می توانند به صورت جداگانه یا هم زمان فعال شوند و با تغییر فاز سیگنال ها، پرتو اولتراسونیک در زوایا و اعماق مختلف متمرکز شود. همین قابلیت کنترل پرتو، دقت و سرعت تست را چند برابر می کند.

فیز آرای چگونه پرتو اولتراسونیک را کنترل می کند؟

تفاوت اصلی Phased Array با اولتراسونیک معمولی در نحوه کنترل امواج است. در پراب فیز آرای، چندین المان پیزوالکتریک در کنار یکدیگر قرار گرفته اند و دستگاه با ارسال پالس های الکتریکی با زمان بندی های متفاوت، باعث ایجاد اختلاف فاز میان امواج می شود. این اختلاف زمان به سیستم اجازه می دهد پرتو اولتراسونیک را بدون جابه جایی فیزیکی پراب، در زاویه های مختلف هدایت و در عمق مشخصی متمرکز کند. به این تنظیمات زمانی اصطلاحا Focal Law گفته می شود. در نتیجه، یک پراب می تواند چندین مسیر صوتی را پوشش دهد و اطلاعات بیشتری از حجم قطعه در اختیار بازرس قرار دهد.

E-Scan در فیز آرای چیست؟

در E-Scan، گروه های مختلفی از المان های پراب به صورت الکترونیکی فعال می شوند تا پرتو اولتراسونیک در امتداد سطح قطعه جابه جا شود. این روش از نظر عملکرد شبیه حرکت دادن یک پراب معمولی روی سطح است، اما جابه جایی پرتو به صورت الکترونیکی انجام می شود و نیاز به حرکت مکانیکی مداوم پروب کاهش پیدا می کند. E-Scan برای پوشش سریع یک محدوده مشخص و بازرسی های خطی کاربرد دارد.

S-Scan یا Sectorial Scan چیست؟

در S-Scan، زاویه پرتو به صورت الکترونیکی در یک محدوده مشخص تغییر می کند. به این ترتیب، بازرس می تواند چندین زاویه را با یک پراب بررسی کرده و نمایی مقطعی از قطعه دریافت کند. این قابلیت برای بازرسی جوش ها و قطعاتی که احتمال وجود عیب در جهت های مختلف دارند اهمیت زیادی دارد و یکی از تفاوت های اصلی PAUT با UT زاویه ای معمولی محسوب می شود.

آشنایی با مراحل تست غیرمخرب Phased Array

برای دستیابی به نتایج دقیق و استاندارد، اجرای مراحل تست Phased Array باید به صورت گام به گام و کاملاً تخصصی انجام شود. این فرآیند شامل چند مرحله کلیدی است که هر کدام در افزایش دقت و اعتبار تست های NDT فیز آرای نقش مهمی دارند:

• آماده سازی سطح قطعه: پیش از شروع تست، سطح قطعه باید کاملاً تمیز و عاری از هرگونه آلودگی، زنگ زدگی یا روغن باشد. این کار مانع بروز خطا در ارسال و دریافت امواج التراسونیک می شود.
• انتخاب پروب مناسب و کالیبراسیون دستگاه: انتخاب پروب با توجه به جنس و ضخامت قطعه انجام می شود. سپس دستگاه Phased Array باید با دقت بالا کالیبره شود تا پرتوهای فراصوتی در زاویه و عمق درست متمرکز شوند.
• ارسال امواج فراصوتی و ثبت بازتاب ها: در این مرحله، امواج التراسونیک توسط المان های پیزوالکتریک به قطعه ارسال شده و بازتاب های آن ها در زوایای مختلف دریافت و ذخیره می شوند.
• تحلیل داده ها با نرم افزارهای تخصصی: داده های ثبت شده توسط نرم افزارهای پیشرفته پردازش می شوند و تصاویر دو بعدی (C-Scan) یا سه بعدی (S-Scan) از ساختار داخلی قطعه به دست می آید.
• گزارش گیری استاندارد: در پایان، نتایج تست طبق استانداردهای بین المللی نظیر ASME، ISO و EN مستند می شوند تا در کنترل کیفیت و تصمیم گیری های تعمیراتی مورد استفاده قرار گیرند.

در یک تست حرفه ای PAUT، علاوه بر آماده سازی سطح و کالیبراسیون دستگاه، باید روش اسکن، محدوده زاویه، نوع موج، تعداد المان های فعال، محل فوکوس، سرعت اسکن و میزان پوشش مورد نیاز نیز از قبل مشخص شود. در بازرسی های جوش، انتخاب روش و پارامترهای تست باید بر اساس هندسه جوش، ضخامت، جنس قطعه، نوع عیوب مورد انتظار و معیار پذیرش انجام شود. استانداردهای تخصصی نیز برای تعیین سطح تست، تجهیزات، تنظیمات و نحوه ارزیابی داده ها مورد استفاده قرار می گیرند.

مزایای استفاده از فیز آرای Phased Array در افزایش دقت و سرعت

یکی از دلایل اصلی محبوبیت Phased Array در تست غیرمخرب، مزایای گسترده آن نسبت به روش های سنتی التراسونیک است. این تکنیک با دقت بالا قادر است کوچک ترین ترک ها و عیوب داخلی را شناسایی کند؛ موضوعی که در صنایع حساس مثل نفت و گاز یا هوافضا اهمیت حیاتی دارد. از طرف دیگر، با سرعت بیشتر و پوشش وسیع تر، تنها با یک بار اسکن می توان سطح بزرگی از قطعه را بررسی کرد. قابلیت تصویربرداری سه بعدی (C-Scan و S-Scan) نیز به مهندسان این امکان را می دهد که عیوب داخلی را با وضوح بالا مشاهده و تحلیل کنند. علاوه بر این، انعطاف پذیری بالا در تغییر زاویه پرتو بدون نیاز به جابجایی پروب، فرآیند بازرسی را ساده تر و دقیق تر می سازد. همه این ویژگی ها در نهایت به کاهش هزینه های تعمیر و نگهداری منجر می شوند، زیرا عیوب احتمالی در مراحل اولیه شناسایی و از خرابی های پرهزینه جلوگیری می شود.

ثبت دائمی و امکان بازتحلیل داده ها

در بسیاری از سیستم های PAUT، داده های بازرسی به صورت دیجیتال ذخیره می شوند. این قابلیت باعث می شود نتایج فقط به تفسیر لحظه ای اپراتور محدود نباشند و در صورت نیاز بتوان داده های قبلی را دوباره بررسی، اندازه گیری یا با نتایج بازرسی های بعدی مقایسه کرد. این ویژگی برای مستندسازی، کنترل کیفیت و پیگیری وضعیت قطعات اهمیت زیادی دارد.

امکان تعیین موقعیت و ابعاد عیب

PAUT علاوه بر تشخیص وجود ناپیوستگی، می تواند اطلاعاتی درباره موقعیت، عمق و ابعاد تقریبی آن ارائه دهد. البته دقت اندازه گیری به تنظیمات دستگاه، کالیبراسیون، نوع عیب، هندسه قطعه و مهارت اپراتور وابسته است و نمی توان برای تمام عیوب یک روش اندازه گیری ثابت در نظر گرفت.

نمی دانید PAUT برای پروژه شما انتخاب مناسبی است یا خیر؟ مشخصات پروژه و نوع قطعه را با کارشناسان ما در میان بگذارید تا مناسب ترین راهکار بازرسی را بررسی کنید.

محدودیت ها و معایب تست Phased Array

با وجود دقت و انعطاف پذیری بالا، Phased Array برای تمام شرایط بهترین روش بازرسی نیست. تجهیزات PAUT نسبت به UT معمولی پیچیده تر و گران تر هستند و تنظیم، کالیبراسیون و تفسیر داده ها به نیروی متخصص نیاز دارد. همچنین نوع ماده، ساختار دانه ای، ناهمسانگردی، زبری سطح و شرایط کوپلینگ می توانند روی کیفیت انتشار و دریافت امواج تاثیر بگذارند. در برخی مواد با دانه های درشت یا ساختار ناهمسانگرد، پراکندگی، خم شدن پرتو و تضعیف سیگنال می تواند دقت تشخیص و مشخصه یابی عیب را کاهش دهد.

آیا Phased Array برای همه عیوب مناسب است؟

خیر. انتخاب روش NDT باید بر اساس نوع عیب، جنس و هندسه قطعه، ضخامت و هدف بازرسی انجام شود. PAUT برای بسیاری از عیوب حجمی و صفحه ای، جوش ها، خوردگی و قطعات ضخیم بسیار کاربردی است، اما در برخی کاربردهای سطحی یا هندسه های خاص ممکن است روش هایی مانند Eddy Current یا روش های دیگر مناسب تر باشند. بنابراین استفاده از PAUT به معنی حذف کامل سایر روش های تست غیرمخرب نیست.

استانداردهای تست Phased Array

اجرای تست PAUT در پروژه های صنعتی باید بر اساس روش اجرایی، مشخصات پروژه و استاندارد مربوط به نوع بازرسی انجام شود. از استانداردها و کدهای مورد استفاده در این حوزه می توان به ASME Section V، ASTM E2700 و ISO 13588 اشاره کرد. برای مثال، ASTM E2700 الزامات مربوط به استفاده از آرایه های فازی در بازرسی اولتراسونیک جوش را پوشش می دهد و ISO 13588 نیز به کاربرد اولتراسونیک آرایه فازی در بازرسی جوش مربوط است. معیار پذیرش عیوب نیز باید بر اساس استاندارد یا مشخصات پروژه تعیین شود و صرف مشاهده یک indication در تصویر PAUT به تنهایی به معنی مردود بودن قطعه نیست.

نکات کلیدی برای بهینه سازی تست های Phased Array

برای دستیابی به بهترین نتیجه در استفاده از Phased Array، رعایت چند نکته ضروری است:

• انتخاب پروب مناسب متناسب با نوع ماده و ضخامت آن.
• کالیبراسیون دقیق دستگاه پیش از هر تست.
• استفاده از نرم افزارهای آنالیز پیشرفته برای تفسیر داده ها.
• آموزش اپراتورهای متخصص، زیرا تفسیر تصاویر نیازمند دانش عمیق است.
• رعایت استانداردهای بین المللی مانند ASME، ISO و EN برای اطمینان از اعتبار نتایج.

این نکات به شرکت ها کمک می کند تا بالاترین سطح اطمینان و کارایی را در تست های خود تجربه کنند.

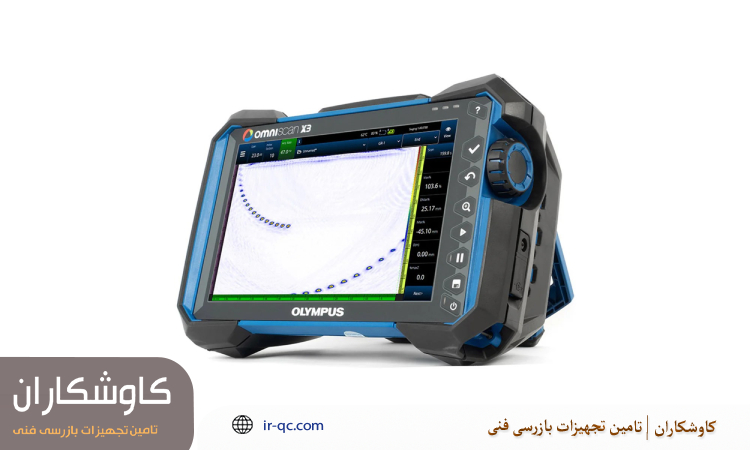

اجزای اصلی دستگاه Phased Array

سیستم فیز آرای فقط از پراب تشکیل نشده است و چند بخش مختلف در تولید، دریافت، پردازش و نمایش سیگنال ها نقش دارند. هماهنگی این اجزا باعث می شود امواج با زمان بندی مشخص ارسال شده و داده های دریافت شده به تصاویر قابل تحلیل تبدیل شوند.

پراب Phased Array

پراب فیز آرای از چندین المان پیزوالکتریک تشکیل شده است که می توانند به صورت مستقل یا در گروه های مختلف فعال شوند. تعداد و آرایش المان ها، فرکانس کاری و طراحی پراب بر نوع بازرسی و محدوده پوشش تاثیر می گذارد. پراب های خطی و ماتریسی برای کاربردهای مختلف مورد استفاده قرار می گیرند.

گوه یا Wedge

در بسیاری از بازرسی های PAUT، پراب روی یک گوه قرار می گیرد تا شرایط ورود موج به قطعه و زاویه شکست کنترل شود. انتخاب گوه مناسب باید با توجه به جنس قطعه، زاویه مورد نیاز، هندسه سطح و نوع موج انجام شود.

پالسر و گیرنده

پالسر وظیفه ارسال پالس های الکتریکی به المان های پراب را بر عهده دارد و گیرنده سیگنال های اولتراسونیک بازگشتی را دریافت می کند. کنترل دقیق زمان بندی این پالس ها یکی از عوامل اصلی ایجاد هدایت و فوکوس الکترونیکی پرتو است.

واحد پردازش و نرم افزار

داده های دریافت شده توسط سیستم پردازش می شوند تا اطلاعاتی مانند موقعیت، عمق، دامنه و شکل سیگنال قابل بررسی باشد. نرم افزار دستگاه نیز امکان تعریف تنظیمات، ایجاد Focal Law، نمایش اسکن ها، ذخیره داده ها و انجام تحلیل های بعدی را فراهم می کند.

سیستم ثبت و ذخیره داده

یکی از مزیت های مهم PAUT، امکان ذخیره دیجیتال داده های بازرسی است. داده ها می توانند برای گزارش نویسی، بررسی مجدد، مقایسه با بازرسی های بعدی و کنترل کیفیت مورد استفاده قرار گیرند. استاندارد ASTM E2700 نیز بر قابلیت ذخیره، ممیزی، آرشیو و پردازش مجدد داده های PAUT تاکید دارد.

مقایسه Phased Array با روش های سنتی التراسونیک

درک بهتر ارزش فیز آرای در تست غیرمخرب زمانی ممکن می شود که آن را با روش های سنتی التراسونیک مقایسه کنیم.

همان طور که جدول نشان می دهد، تکنیک Phased Array نه تنها سرعت و دقت بالاتری دارد بلکه امکان تصویربرداری و تحلیل دقیق تری نیز فراهم می کند.

TFM و FMC در تست فیز آرای چیست؟

تکنیک های جدیدتر مانند Full Matrix Capture (FMC) و Total Focusing Method (TFM) قابلیت های تصویربرداری و تحلیل داده های اولتراسونیک را توسعه داده اند. در FMC داده های مربوط به ترکیب های مختلف ارسال و دریافت المان ها ثبت می شود و سپس می توان با استفاده از پردازش های نرم افزاری، اطلاعات را برای تشکیل تصویر مورد استفاده قرار داد. TFM نیز با تمرکز محاسباتی روی نقاط مختلف یک ناحیه مشخص، امکان تولید تصاویر با وضوح بالا از ناحیه مورد بررسی را فراهم می کند. این روش ها در کنار PAUT به عنوان تکنیک های پیشرفته آرایه ای برای بهبود تشخیص و مشخصه یابی عیوب مورد توجه قرار گرفته اند.

تفاوت PAUT با TFM چیست؟

PAUT معمولا با استفاده از Focal Law، پرتو را در زاویه و عمق مشخص هدایت و متمرکز می کند، در حالی که TFM با پردازش داده های جمع آوری شده، تمرکز را در نقاط مختلف ناحیه مورد نظر انجام می دهد. بنابراین TFM را می توان یک روش پیشرفته برای پردازش و تصویرسازی داده های آرایه ای دانست، نه صرفا یک نام دیگر برای PAUT.

تفاوت Phased Array و TOFD چیست؟

Phased Array و TOFD هر دو از روش های پیشرفته اولتراسونیک برای ارزیابی عیوب به ویژه در جوش ها هستند، اما نحوه تولید و تحلیل سیگنال در آنها متفاوت است. در PAUT، چندین المان آرایه ای برای هدایت و فوکوس پرتو در زوایای مختلف استفاده می شوند و تصاویر مقطعی از ناحیه مورد بررسی ایجاد می شود. در TOFD، معمولا یک پراب فرستنده و یک پراب گیرنده در دو طرف ناحیه مورد بررسی قرار می گیرند و از امواج پراش یافته در نوک عیب برای تعیین موقعیت و اندازه آن استفاده می شود. در پروژه های حساس، بسته به نوع قطعه، ضخامت، هندسه و معیار پذیرش، ممکن است PAUT و TOFD در کنار یکدیگر استفاده شوند.

اگر قصد دارید تست Phased Array را برای پروژه خود اجرا کنید یا به دنبال دستگاه مناسب برای بازرسی هستید، با کارشناسان ما تماس بگیرید تا تجهیزات متناسب با نیاز شما بررسی و پیشنهاد شود.

کاربردهای عملی Phased Array در صنایع مختلف

استفاده از Phased Array Ultrasonic Testing (PAUT) امروزه به یک استاندارد مهم در صنایع حساس تبدیل شده است. این روش با دقت بالا، سرعت مناسب و قابلیت تصویربرداری سه بعدی، توانسته جایگزین بسیاری از روش های سنتی تست غیرمخرب شود. مهم ترین کاربردهای Phased Array در صنایع مختلف عبارتند از:

نقش Phased Array در صنعت نفت و گاز

در این صنعت، ایمنی خطوط لوله و جوشکاری ها اهمیت حیاتی دارد. با استفاده از فیز آرای، می توان ترک های ریز و ناپیوستگی ها را در خطوط انتقال نفت و گاز شناسایی کرده و از بروز حوادث پرهزینه جلوگیری کرد.

جایگاه Phased Array در هوافضا

بدنه و بال های هواپیما باید تحت دقیق ترین تست ها قرار گیرند. Phased Array با قابلیت پوشش چندزاویه ای، امکان شناسایی ترک های داخلی و عیوب ساختاری را با بالاترین دقت فراهم می کند.

استفاده از Phased Array در نیروگاه ها

در نیروگاه های حرارتی و هسته ای، تجهیزات تحت فشار مانند توربین ها و مخازن نیاز به تست های کاملاً دقیق دارند. استفاده از PAUT موجب اطمینان از عملکرد ایمن و کاهش ریسک خرابی های خطرناک می شود.

اهمیت Phased Array در خودروسازی

در صنعت خودرو، کنترل کیفیت شاسی، قطعات موتور و اجزای حساس، با کمک Phased Array سریع تر و دقیق تر انجام می گیرد. این موضوع نقش مهمی در افزایش ایمنی خودروها دارد.

کاربرد Phased Array در کشتی سازی

بدنه کشتی و نقاط حیاتی آن باید مقاومت کافی در برابر فشار و ضربه داشته باشند. بازرسی های NDT به روش Phased Array امکان کشف سریع عیوب جوشکاری و ترک های پنهان را در این بخش فراهم می کند.

بازرسی جوش و اتصالات صنعتی

یکی از مهم ترین کاربردهای PAUT، بازرسی جوش در خطوط لوله، مخازن تحت فشار، سازه های فلزی و تجهیزات صنعتی است. این روش می تواند برای شناسایی ناپیوستگی هایی مانند ترک، عدم ذوب، عدم نفوذ، تخلخل و برخی عیوب مرتبط با جوش مورد استفاده قرار گیرد. قابلیت اسکن زاویه ای و ثبت دیجیتال داده ها باعث می شود اطلاعات بیشتری برای ارزیابی کیفیت جوش در اختیار بازرس قرار گیرد.

بازرسی خوردگی و اندازه گیری ضخامت

PAUT فقط برای تشخیص عیوب جوش استفاده نمی شود و در ارزیابی خوردگی و تغییرات ضخامت دیواره لوله ها، مخازن و سایر تجهیزات نیز کاربرد دارد. با اندازه گیری ضخامت در نقاط مختلف می توان تغییرات ناشی از خوردگی یا فرسایش را بررسی و برای پایش وضعیت تجهیزات استفاده کرد.

بازرسی مواد کامپوزیتی

یکی دیگر از کاربردهای PAUT، بررسی برخی مواد کامپوزیتی و ساختارهای چندلایه است. در این کاربرد می توان برای شناسایی ناپیوستگی هایی مانند جدایش لایه ها یا آسیب های داخلی از تکنیک های اولتراسونیک آرایه ای استفاده کرد.

این تنوع کاربرد نشان می دهد که پاسخ به پرسش “Phased Array چیست و چه کاربردی دارد” تنها در یک صنعت خلاصه نمی شود؛ بلکه این تکنیک پیشرفته در حوزه های گوناگون از نفت و گاز تا هوافضا و خودروسازی به عنوان ابزاری کلیدی برای افزایش ایمنی و بهره وری شناخته می شود.

دنبال خرید دستگاه Phased Array هستید؟ مدل مناسب پروژه خود را با مشاوره کارشناسی انتخاب کنید. برای دریافت اطلاعات و استعلام، با ما تماس بگیرید.

سخن پایانی

در نهایت می توان گفت که پرسش «Phased Array چیست» پاسخی فراتر از یک تعریف ساده دارد. این تکنولوژی با رفع محدودیت های روش های سنتی التراسونیک، دقت و سرعتی بی سابقه در تست های غیرمخرب فراهم کرده است. تصویربرداری سه بعدی، پوشش چندزاویه ای و شناسایی سریع عیوب پنهان باعث شده استفاده از Phased Array در صنایعی مانند نفت و گاز، هوافضا و نیروگاهی به یک انتخاب استراتژیک تبدیل شود. به بیان دیگر، Phased Array نه تنها روشی برای بازرسی دقیق تر است، بلکه ابزاری کلیدی برای ارتقای ایمنی و بهره وری در صنعت محسوب می شود.

سوالات متداول فیز اری

1. تفاوت اصلی Phased Array با التراسونیک سنتی چیست؟
   Phased Array با استفاده از آرایه ای از المان های پیزوالکتریک و قابلیت کنترل پرتو، امکان پوشش چندزاویه ای و تصویربرداری دقیق را فراهم می کند؛ درحالی که التراسونیک سنتی محدود به مسیر خطی و بدون قابلیت تصویربرداری است.
2. آیا استفاده از Phased Array هزینه بیشتری نسبت به روش های سنتی دارد؟
   در نگاه اول، تجهیزات و نرم افزارهای Phased Array گران تر هستند، اما با توجه به کاهش زمان تست، افزایش دقت و جلوگیری از خرابی های پرهزینه، در بلندمدت به صرفه تر خواهد بود.
3. آیا اپراتورهای معمولی می توانند از Phased Array استفاده کنند؟
   استفاده از Phased Array نیازمند آموزش تخصصی است. اپراتورها باید مهارت کافی در تنظیم دستگاه و تفسیر داده ها داشته باشند تا نتایج معتبر و دقیق به دست آید.
