در صنایع مختلف به ویژه متالورژی، ساخت وساز، نفت و گاز، کیفیت و خلوص فلزات مورد استفاده اهمیت حیاتی دارد. کوچک ترین خطا در ترکیب شیمیایی فلزات می تواند منجر به شکست سازه ها یا عملکرد نامطلوب تجهیزات شود.
در این میان، دستگاه آنالیز فلزات نقش کلیدی در کنترل کیفیت، شناسایی آلیاژها و مقایسه دستگاه های آنالیز فلزات ایفا می کند. سه فناوری اصلی در این زمینه شامل XRF، OES و PMI هستند که هرکدام ویژگی ها، مزایا و محدودیت های خاص خود را دارند. در این مقاله به صورت کامل به بررسی این دستگاه ها، نحوه کارکرد، کاربردها و مقایسه آن ها پرداخته ایم تا دید جامعی از انتخاب مناسب ترین گزینه برای نیاز شما ایجاد کنیم.
دستگاه آنالیز فلزات XRF چیست و چه کاربردی دارد؟

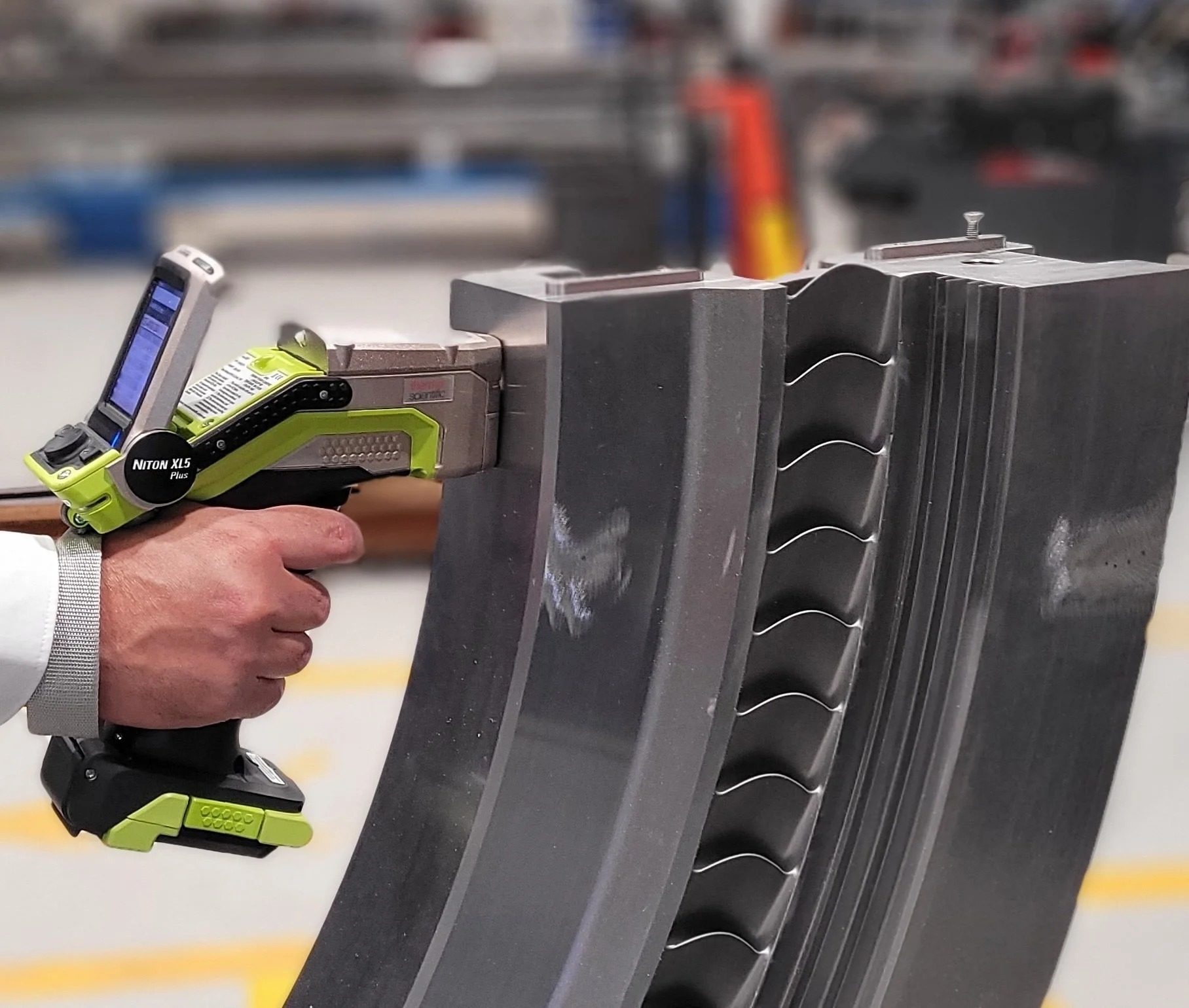

دستگاه آنالیز فلز XRF (X-ray Fluorescence) یکی از متداول ترین روش های غیرمخرب برای آنالیز فلزات است. این فناوری بر اساس تابش پرتو ایکس به سطح نمونه و اندازه گیری انرژی بازتابی آن عمل می کند. عناصر مختلف در پاسخ به تابش ایکس، انرژی خاصی بازتاب می دهند که توسط دستگاه XRF شناسایی می شود.
مزایا و ویژگی های دستگاه XRF:
- بدون نیاز به آماده سازی پیچیده نمونه: تنها با قرار دادن نمونه در مقابل دستگاه، آنالیز انجام می شود.
- قابل حمل بودن: بسیاری از مدل های XRF قابل حمل هستند و برای استفاده در محل پروژه ها بسیار مناسبند.
- سرعت بالا: نتایج معمولاً ظرف چند ثانیه تا چند دقیقه آماده می شوند.
- کاربرد گسترده: از آنالیز فلزات گران بها تا بررسی ترکیب آلیاژهای صنعتی.
انواع دستگاه XRF برای آنالیز فلزات
دستگاه های XRF از نظر طراحی و محل استفاده در مدل های مختلفی تولید می شوند و انتخاب میان آنها به نوع نمونه، دقت مورد نیاز و شرایط محیطی بستگی دارد. مدل های دستی یا پرتابل برای بازرسی در محل و شناسایی سریع آلیاژها کاربرد دارند، در حالی که مدل های رومیزی برای آزمایشگاه ها و کنترل کیفیت تحت شرایط کنترل شده مناسب تر هستند. در برخی خطوط تولید نیز از XRF آنلاین برای پایش مداوم ترکیب مواد استفاده می شود.

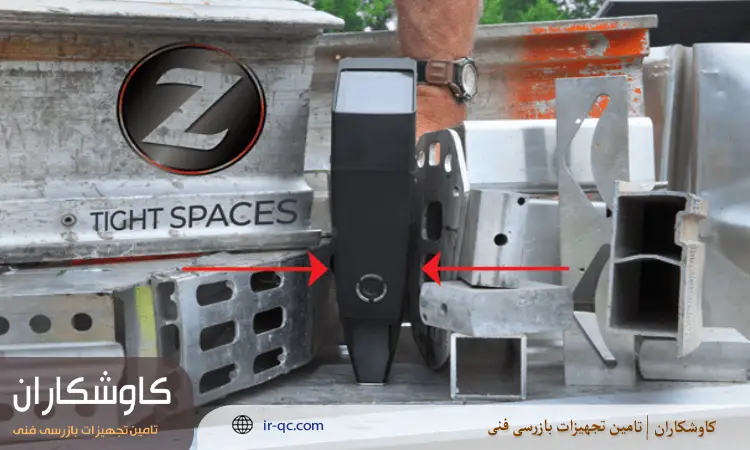

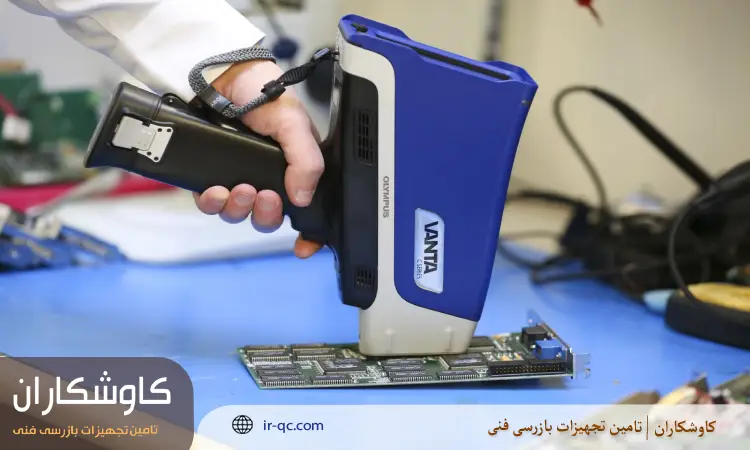

- XRF دستی یا پرتابل: برای بازرسی قطعات بزرگ، مواد اولیه، خطوط تولید، انبار و پروژه های صنعتی مناسب است و امکان آنالیز مستقیم قطعه را فراهم می کند.
- XRF رومیزی: برای آزمایشگاه ها و واحدهای کنترل کیفیت مناسب است و معمولاً کنترل بهتر شرایط اندازه گیری و تکرارپذیری بیشتری ارائه می دهد.
- XRF آنلاین: در فرآیندهای صنعتی به صورت پیوسته ترکیب مواد را پایش می کند و می تواند برای کنترل فرآیند و کاهش تغییرات ناخواسته در تولید مورد استفاده قرار گیرد.
بنابراین هنگام خرید دستگاه XRF، فقط نام فناوری اهمیت ندارد و باید نوع دستگاه، محدوده عناصر، دقت، نوع نمونه و شرایط استفاده نیز بررسی شود.
محدودیتهای دستگاه XRF:
دستگاه XRF با وجود کارایی بالا در تحلیل سریع و غیرمخرب مواد، دارای برخی محدودیت ها است که باید در هنگام استفاده مد نظر قرار گیرد. این دستگاه در تشخیص عناصر سنگین عملکرد بسیار خوبی دارد، اما برای عناصر سبک مانند کربن، بور، لیتیوم و نیتروژن دقت آن پایین تر است. همچنین برای دستیابی به نتایج دقیق تر، نیاز به کالیبراسیون منظم و استاندارد به ویژه در مورد برخی فلزات و آلیاژهای خاص دارد.
با این حال، XRF همچنان یکی از پرکاربردترین ابزارهای آنالیز مواد در صنعت است و در بسیاری از فرآیندها نقش اساسی ایفا می کند، از جمله:
- کنترل کیفیت در تولید فلزات: بررسی ترکیب شیمیایی مواد اولیه و محصولات نهایی برای اطمینان از مطابقت با استانداردهای تولید.
- بازیافت فلزات و تفکیک آلیاژها: شناسایی سریع نوع آلیاژها برای جداسازی دقیق در خطوط بازیافت.
- بررسی خلوص در صنایع دارویی و غذایی: استفاده برای ارزیابی آلودگی های فلزی احتمالی روی سطوح تجهیزات و خطوط تولید.
آیا XRF می تواند کربن را اندازه گیری کند؟
یکی از مهم ترین محدودیت های XRF در آنالیز فولادها و آلیاژها، ناتوانی یا محدودیت جدی در اندازه گیری کربن است. بنابراین اگر تفاوت میان دو گرید فلزی به میزان کربن وابسته باشد، استفاده از XRF به تنهایی ممکن است برای تأیید نهایی کافی نباشد.
برای مثال، در برخی کاربردهای فولادی که تشخیص گریدهای کم کربن و پرکربن اهمیت دارد، OES یا برخی فناوری های دیگر مانند LIBS می توانند اطلاعاتی را ارائه دهند که XRF به تنهایی قادر به اندازه گیری آنها نیست. به همین دلیل در فرآیندهای کنترل کیفیت، XRF و OES لزوماً رقیب یکدیگر نیستند و می توانند به صورت مکمل مورد استفاده قرار گیرند.
دستگاه آنالیز فلزات OES چیست و چگونه کار میکند؟
OES (Optical Emission Spectrometry) یا طیف سنجی گسیلی نوری، یکی از دقیق ترین روش های شناسایی عناصر شیمیایی در فلزات است. در این روش، جرقه الکتریکی قوی بین الکترود و سطح فلز ایجاد می شود که باعث برانگیخته شدن اتم ها و نشر نور می شود. طیف نوری تولید شده تحلیل شده و ترکیب شیمیایی فلز تعیین می گردد.
ویژگی های برجسته دستگاه OES:
- دقت بسیار بالا: حتی عناصر سبک مانند کربن، فسفر و گوگرد به دقت قابل شناسایی هستند.
- مناسب برای آنالیز کامل آلیاژها: در آزمایشگاه ها یا خطوط تولید کارخانه ها برای تایید دقیق ترکیب فلزات به کار می رود.
- پشتیبانی از فلزات آهنی و غیرآهنی: از فولاد و آلومینیوم تا نیکل، مس و برنج.
معایب OES:
- نیاز به آماده سازی سطح نمونه: سطح فلز باید کاملاً تمیز، صاف و صیقلی باشد.
- معمولاً غیرقابل حمل است و نیاز به محل ثابت یا نیمه ثابت دارد.
- هزینه ی اولیه نسبتاً بالا.
موارد کاربرد OES:
- صنایع هوافضا و خودروسازی
- پالایشگاه ها و نیروگاه ها
- شرکت های بازرسی فنی و کنترل کیفیت دقیق
آماده سازی سطح در دستگاه OES
یکی از تفاوت های مهم OES با XRF، نیاز بیشتر این روش به آماده سازی سطح نمونه است. برای دستیابی به نتیجه قابل اعتماد، سطح فلز باید تمیز، یکنواخت و عاری از آلودگی، اکسید، رنگ و پوشش های مزاحم باشد. در بسیاری از کاربردها، سطح با سنگ زنی یا پرداخت آماده می شود.
این موضوع باعث می شود OES برای آنالیز دقیق بسیار قدرتمند باشد، اما در مقایسه با XRF برای بازرسی سریع و بدون آسیب، آماده سازی بیشتری نیاز داشته باشد. همچنین دستگاه های OES پرتابل نیز وجود دارند، اما معمولاً از نظر وزن و تجهیزات جانبی به اندازه XRF دستی ساده و قابل حمل نیستند و برخی مدل ها به گاز آرگون نیاز دارند.

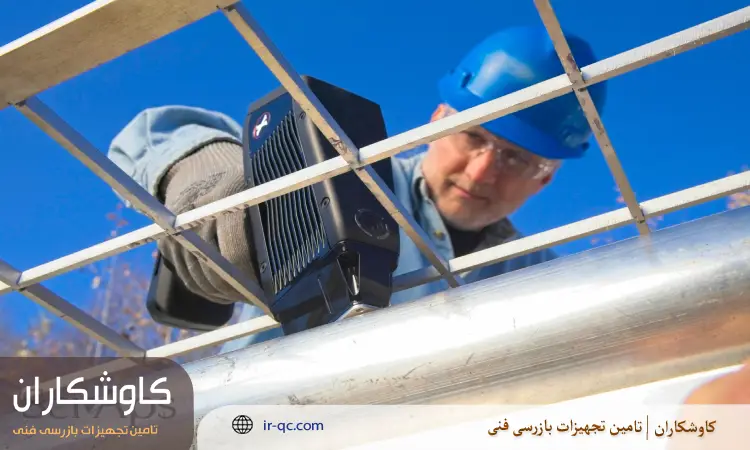

دستگاه آنالیز فلزات PMI چیست و در چه صنایعی استفاده می شود؟
PMI (Positive Material Identification) اصطلاحی کلی است که به فرآیند شناسایی سریع آلیاژهای فلزی در محل اشاره دارد. PMI در واقع نام فرآیند شناسایی و تأیید جنس و گرید یک قطعه فلزی است، نه نام یک فناوری اندازه گیری مستقل. برای انجام PMI می توان از فناوری هایی مانند XRF، OES و LIBS استفاده کرد.
هدف PMI این است که مشخص شود ترکیب واقعی قطعه با مشخصات فنی، گرید اعلام شده یا الزامات پروژه مطابقت دارد. به همین دلیل PMI در صنایعی مانند نفت و گاز، پتروشیمی، نیروگاه، ساخت تجهیزات تحت فشار و صنایع تولیدی اهمیت زیادی دارد؛ زیرا اتکا به برچسب، اسناد یا اطلاعات اولیه به تنهایی نمی تواند جایگزین بررسی واقعی جنس قطعه شود.
مشخصات دستگاه های PMI:
- قابلیت حمل بالا: برای استفاده میدانی در پروژه های عمرانی، صنایع نفت و گاز و اسکلت های فلزی.
- عملکرد سریع و آسان: معمولاً نیازی به اپراتور متخصص نیست.
- ایمنی بالا و قابلیت استفاده در محیط های صنعتی سخت.
- ثبت و مستندسازی نتایج PMI: در پروژه های صنعتی، تنها شناسایی آلیاژ اهمیت ندارد و ثبت و مستندسازی نتایج نیز می تواند بخشی از فرآیند کنترل کیفیت باشد. برخی دستگاه های جدید قابلیت ذخیره نتایج، ثبت اطلاعات نمونه و تهیه گزارش را در اختیار کاربر قرار می دهند. این قابلیت برای بازرسی تعداد زیادی قطعه، کنترل مواد ورودی، ردیابی نتایج بازرسی و تهیه سوابق کنترل کیفیت اهمیت بیشتری پیدا می کند.
محدودیت های PMI:
- وابسته به فناوری استفاده شده (XRF یا OES): دقت و گستره آنالیز بسته به نوع دستگاه متغیر است.
- در مقایسه با دستگاه های آزمایشگاهی، محدودیت در اندازه گیری برخی عناصر دارد.
صنایع هدف:
- نفت و گاز (بررسی خطوط لوله و اتصالات)
- پتروشیمی و نیروگاه ها
- صنایع دریایی، سازه های فلزی و ساختمان سازی
- کنترل مواد ورودی و تأیید گرید قطعات
- بازرسی اتصالات، فلنج ها و شیرآلات
- بررسی آلیاژ تجهیزات در زمان تعمیر و نگهداری
- کنترل مواد در پروژه های ساخت و نصب
- تفکیک و دسته بندی ضایعات فلزی
- بررسی قطعات و تجهیزات در صنایع نیروگاهی
نقش LIBS در آنالیز فلزات و PMI
LIBS (Laser-Induced Breakdown Spectroscopy) یکی دیگر از فناوری هایی است که در شناسایی و آنالیز فلزات مورد استفاده قرار می گیرد. در این روش، پالس لیزر به سطح نمونه تابانده می شود و با ایجاد پلاسما، اطلاعات طیفی عناصر موجود در ماده به دست می آید.
یکی از مزیت های LIBS در برخی کاربردهای پرتابل، توانایی بررسی تعدادی از عناصر سبک است که اندازه گیری آنها با XRF محدودتر است. به همین دلیل در برخی کاربردهای PMI، به ویژه زمانی که تشخیص عناصری مانند کربن یا برخی عناصر سبک اهمیت دارد، LIBS می تواند در کنار XRF یا OES مورد توجه قرار گیرد.
البته قابلیت های LIBS به مدل و پیکربندی دستگاه وابسته است و نمی توان عملکرد تمام دستگاه های LIBS را یکسان در نظر گرفت. بنابراین هنگام انتخاب دستگاه باید محدوده عناصر قابل اندازه گیری و حد تشخیص واقعی مدل موردنظر بررسی شود.
مقایسه دستگاه های آنالیز فلزات: XRF یا OES یا PMI؟ کدام یک بهتر است؟
| معیار | XRF | OES | LIBS |
|---|---|---|---|
| اندازه گیری کربن | محدود/نامناسب | بسیار مناسب | بسته به مدل |
| عناصر سنگین و آلیاژی | بسیار مناسب | بسیار مناسب | مناسب |
| آماده سازی سطح | کم | بیشتر | معمولاً کم |
| آسیب به سطح | غیرمخرب | ایجاد اثر جرقه | ایجاد اثر بسیار کوچک |
| قابلیت حمل | بسیار بالا در مدل های دستی | محدودتر | بالا در مدل های دستی |
| سرعت آنالیز | بسیار بالا | بالا، اما با آماده سازی | بالا |
| کاربرد میدانی | بسیار مناسب | مناسب در مدل های قابل حمل | مناسب |
| کاربرد اصلی | شناسایی آلیاژ و PMI | آنالیز کامل تر ترکیب | PMI و عناصر سبک در برخی کاربردها |
انتخاب بهترین دستگاه آنالیز فلزات به نوع صنعت، نیاز دقت، شرایط محیطی و بودجه بستگی دارد. در ادامه، مقایسه ای تحلیلی بین این سه فناوری ارائه می شود:
دقت و شناسایی عناصر:
- OES: دقیق ترین روش، به ویژه در شناسایی عناصر سبک مانند کربن و گوگرد.
- XRF: مناسب برای بیشتر عناصر، اما ناتوان در شناسایی عناصر سبک.
- PMI: بسته به فناوری درونی، از دقت متوسط تا بالا برخوردار است.
قابلیت حمل:
- PMI و XRF: قابل حمل، مناسب برای کاربردهای میدانی
- OES: غالباً نیاز به استقرار در محل ثابت دارد (هرچند مدل های پرتابل نیز وجود دارند)
سرعت انجام آزمایش:
- XRF و PMI: آنالیز سریع (چند ثانیه تا یک دقیقه)
- OES: زمان برتر به علت آماده سازی نمونه و فرآیند گسیل نوری
هزینه:
- XRF و PMI: گزینه های اقتصادی تر برای آنالیز میدانی
- OES: هزینه بالا، اما دقت فوق العاده برای نیازهای حیاتی
میزان تخریب نمونه:
XRF یک روش غیرمخرب است و در شرایط مناسب بدون ایجاد آسیب قابل توجه روی قطعه، ترکیب عناصر را بررسی می کند. این ویژگی برای قطعات گران قیمت، تجهیزات نصب شده و بازرسی های میدانی اهمیت زیادی دارد.
OES برای انجام آنالیز به ایجاد جرقه روی سطح نمونه نیاز دارد و معمولاً یک اثر کوچک روی سطح باقی می گذارد. بنابراین در مواردی که حفظ کامل سطح قطعه اهمیت دارد، XRF گزینه مناسب تری است.
در مقابل، زمانی که اندازه گیری کربن و عناصر سبک برای تصمیم گیری درباره گرید فلز ضروری باشد، مزیت OES می تواند از مزیت غیرمخرب بودن XRF مهم تر باشد.
جدول مقایسه دستگاه های XRF، OES و PMI
| ویژگی | XRF | OES | PMI (XRF/OES) |
|---|---|---|---|
| دقت | متوسط تا بالا | بسیار بالا | متغیر (متوسط تا بالا) |
| شناسایی عناصر سبک | ضعیف | بسیار خوب | وابسته به فناوری داخلی |
| قابلیت حمل | بله | معمولاً خیر | بله |
| نیاز به آماده سازی نمونه | خیر | بله | معمولاً خیر |
| زمان آنالیز | سریع (ثانیه ای) | کندتر (چند دقیقه) | سریع |
| مناسب برای صنایع | عمومی، بازیافت، QC | صنایع فلزی و آزمایشگاه | کنترل کیفیت و شناسایی آلیاژ |
قبل از خرید دستگاه آنالیز فلزات چه مشخصاتی را بررسی کنیم؟
پیش از خرید دستگاه آنالیز فلزات، تنها مقایسه قیمت یا برند کافی نیست. ابتدا باید مشخص شود دستگاه قرار است چه نوع فلزات و آلیاژهایی را بررسی کند و کدام عناصر برای فرآیند کنترل کیفیت اهمیت دارند.
محدوده عناصر قابل اندازه گیری، حد تشخیص، دقت و تکرارپذیری، نوع فناوری، پرتابل یا رومیزی بودن، شرایط محیطی، سرعت آنالیز، نرم افزار و قابلیت ثبت نتایج از جمله مواردی هستند که باید در مشخصات فنی دستگاه بررسی شوند.
همچنین اگر دستگاه برای PMI استفاده می شود، باید مشخص شود آیا اندازه گیری کربن یا سایر عناصر سبک برای پروژه ضروری است یا خیر. در صورتی که کربن عامل تعیین کننده گرید باشد، انتخاب XRF به تنهایی ممکن است کافی نباشد و باید OES یا فناوری مناسب دیگری نیز در نظر گرفته شود.
دستگاه آنالیز فلزات پرتابل بهتر است یا رومیزی؟
انتخاب میان دستگاه پرتابل و رومیزی به محل انجام آنالیز، نوع نمونه و میزان دقت مورد نیاز بستگی دارد. دستگاه های پرتابل برای بررسی قطعات بزرگ، تجهیزات نصب شده، مواد اولیه و بازرسی های میدانی مناسب هستند؛ زیرا نیازی به انتقال نمونه به آزمایشگاه ندارند.
در مقابل، دستگاه های رومیزی بیشتر برای آزمایشگاه ها و واحدهای کنترل کیفیت مناسب هستند؛ جایی که نمونه ها امکان انتقال دارند و شرایط اندازه گیری را می توان در یک محیط ثابت کنترل کرد.
چه زمانی دستگاه پرتابل مناسب تر است؟
اگر قطعات بزرگ، سنگین یا غیرقابل جابه جایی هستند، یا لازم است تعداد زیادی قطعه در محل پروژه بررسی شود، دستگاه پرتابل مزیت قابل توجهی دارد. سرعت بالا، جابه جایی آسان و امکان انجام آنالیز در محل از مهم ترین مزایای این مدل ها هستند.
چه زمانی دستگاه رومیزی انتخاب بهتری است؟
اگر بیشتر آزمایش ها در آزمایشگاه انجام می شوند و نمونه ها به راحتی قابل انتقال هستند، دستگاه رومیزی می تواند گزینه مناسب تری باشد. این مدل ها معمولاً برای کنترل کیفیت متمرکز و اندازه گیری در شرایط کنترل شده مورد استفاده قرار می گیرند.
در نهایت، پرتابل بودن به خودی خود به معنای بهتر بودن دستگاه نیست و انتخاب باید بر اساس عناصر مورد نیاز، نوع نمونه، دقت، حجم کاری و شرایط محیطی انجام شود.
سخن پایانی
در مقایسه دستگاه های آنالیز فلزات باید به اولویت هایی مانند دقت موردنیاز، محل انجام آنالیز، بودجه، و نوع فلزات مورد بررسی توجه کنید. اگر به دنبال آنالیز سریع در محل پروژه با دقت متوسط هستید، XRF و PMI گزینه های خوبی هستند. اما اگر دقت بالا در آزمایشگاه و تحلیل دقیق عناصر سبک برای شما اهمیت دارد، دستگاه OES انتخابی بی نظیر خواهد بود.
همچنین فراموش نکنید که سرمایه گذاری در دستگاه آنالیز فلزات مناسب، نه تنها هزینه ی اولیه بلکه ضامن کاهش خطا، افزایش کیفیت تولید، و بهبود اعتماد مشتری خواهد بود.
سوالات متداول مقایسه دستگاه های آنالیز فلزات
- دستگاه آنالیز فلزات XRF چه دقتی دارد؟
دقت این دستگاه برای بیشتر عناصر فلزی خوب است، اما در تشخیص عناصر سبک مانند کربن، دقت کمتری دارد. - آیا دستگاه OES قابل حمل است؟
مدل های خاصی از OES به صورت قابل حمل وجود دارند، اما بیشتر دستگاه ها نیاز به محیط کنترل شده دارند. - تفاوت PMI با XRF چیست؟
PMI یک کاربرد (روش تشخیص فلزات در محل) است که می تواند از فناوری XRF یا OES استفاده کند. در واقع، PMI نام روش است نه فناوری مستقل. - کدام دستگاه برای صنعت نفت و گاز مناسب تر است؟
دستگاه PMI (با فناوری XRF یا OES قابل حمل) بهترین گزینه برای کاربردهای میدانی در صنایع نفت و گاز است. - آیا دستگاه آنالیز فلزات برای همه فلزات کاربرد دارد؟
بله، اما نوع فلز و عناصر موجود در آن تعیین می کند که کدام فناوری (XRF، OES یا PMI) دقت بهتری دارد.
