در دنیای حفاظت از خوردگی، پوشش های صنعتی مانند یک سد دفاعی عمل می کنند که سازه های فلزی را در برابر عوامل مخرب محیطی محافظت می نمایند.اما حتی باکیفیت ترین پوشش ها نیز اگر دارای ریزمنافذ، ترک های میکروسکوپی یا نقاطی با ضخامت ناکافی باشند، عملاً کارایی خود را ازدست می دهند.
در اینجاست که اهمیت تست منفذیابی یا هالیدی آشکار می شود. این تست که به عنوان بازرسی نهایی کیفیت پوشش شناخته می شود، تضمین می کند که هیچ نقطه ای از سطح، بدون پوشش باقی نمانده است. در ادامه این مقاله،به بررسی نحوه کار با دستگاه هالیدی در عمیق فرآیندهای بازرسی می پردازیم تا درک کنیم چگونه یک اسکن دقیق می تواند از خسارات میلیاردی ناشی از خوردگی در آینده جلوگیری کند.

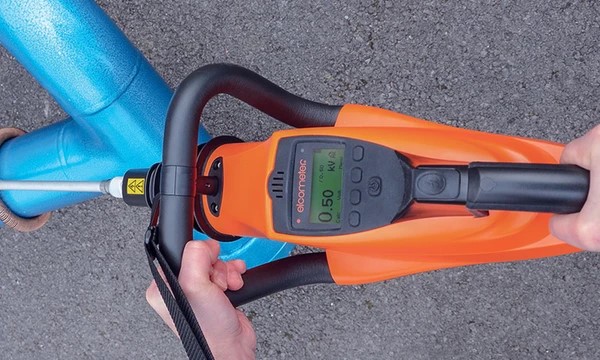

دستگاه هالیدی چیست و چه کاربردی دارد؟
دستگاه هالیدی که در متون مهندسی به آن منفذیاب (Holiday Detector) نیز گفته می شود، ابزاری است که برای شناسایی ناپیوستگی ها، سوراخ های ریز (Pinhole) و نقاط ضعف در پوشش های غیررسانا که بر روی سطوح رسانا اعمال شده اند، به کار می رود.
منطق عملکرد این دستگاه بر پایه اختلاف پتانسیل الکتریکی استوار است؛ به این صورت که با ایجاد یک مدار الکتریکی، به دنبال یافتن مسیری برای عبور جریان از میان پوشش به سمت بدنه فلزی می گردد. کار با دستگاه هالیدی در صنایعی که لوله های مدفون در خاک، مخازن ذخیره سوخت و سازه های دریایی دارند، یک مرحله غیرقابل حذف است، زیرا وجود حتی یک منفذ کوچک در ابعاد سر سوزن می تواند به مرور زمان باعث تمرکز خوردگی و سوراخ شدن کل سازه شود.
فراتر از جنبه های فنی، این دستگاه به عنوان ابزاری برای ممیزی کیفیت کار پیمانکاران رنگ آمیزی و پوشش دهی شناخته می شود. با استفاده از این تکنولوژی، بازرسان می توانند با اطمینان کامل تایید کنند که پوشش اعمال شده کاملاً یکپارچه است.
کاربرد اصلی این دستگاه در تست پوشش های اپوکسی، پلی اتیلن، قیر پایه زغالی و سایر عایق های الکتریکی است. در واقع، هدف نهایی این است که قبل از بهره برداری از سازه یا دفن لوله ها، تمام نقاط آسیب پذیر شناسایی و ترمیم شوند تا طول عمر مفید سازه مطابق با طراحی مهندسی حفظ گردد.
انواع دستگاه هالیدی
انتخاب نوع دستگاه کاملاً به ماهیت پوشش و ضخامت آن بستگی دارد و استفاده نادرست از هر کدام می تواند منجر به آسیب دیدن پوشش یا عدم تشخیص عیوب شود.
به طور کلی، دستگاه های منفذیاب به دو دسته اصلی تقسیم می شوند که هر کدام برای طیف خاصی از پروژه ها طراحی شده اند. شناخت تفاوت های ساختاری و عملکردی این دو مدل، اولین قدم برای تسلط بر کار با دستگاه هالیدی است تا بازرس بتواند بر اساس استانداردهای بین المللی مانند ASTM یا NACE، ابزار مناسب را انتخاب نماید.
هالیدی ولتاژ پایین (Low Voltage)
این نوع دستگاه که اغلب به روش “اسفنج مرطوب” معروف است، برای پوشش هایی با ضخامت کم (معمولاً تا ۵۰۰ میکرون) طراحی شده است. در این سیستم، ولتاژ اعمال شده بسیار پایین است (معمولاً بین ۵ تا ۹۰ ولت مستقیم) و به جای جرقه الکتریکی، از یک اسفنج خیس برای هدایت جریان استفاده می شود.
هنگامی که اسفنج مرطوب بر روی یک منفذ قرار می گیرد، آب به داخل حفره نفوذ کرده، مدار الکتریکی با بدنه فلزی برقرار می شود و دستگاه با صدای بوق، وجود عیب را اعلام می کند. این روش برای پوشش های ظریف بسیار ایمن است و هیچ خطر تخریبی برای لایه های سالم رنگ ایجاد نمی کند.
هالیدی ولتاژ بالا (High Voltage)
در کار با دستگاه منفذیاب برای پوشش های ضخیم تر مانند اپوکسی های قطران، نوارهای عایق بندی لوله و پوشش های پلیمری سنگین، استفاده از ولتاژ بالا ضروری است. این دستگاه ها قادرند ولتاژی از ۱ تا ۳۰ کیلوولت تولید کنند.
در این حالت، از پروب های فنری یا برس های سیمی استفاده می شود و نیازی به مرطوب کردن سطح نیست. با عبور پروب از روی نقطه ضعیف یا منفذ، یک جرقه آبی رنگ (Arc) بین پروب و فلز ایجاد می شود که با صدای مشخصی همراه است. قدرت نفوذ این دستگاه به بازرس اجازه می دهد تا حتی عیوبی را که در عمق پوشش پنهان شده اند و هنوز به سطح نرسیده اند، شناسایی کند.
اجزاء مورد نیاز در تست هالیدی
برای اجرای یک تست استاندارد، داشتن پکیج کامل تجهیزات ضروری است. این پکیج شامل واحد اصلی دستگاه (مولد ولتاژ)، باتری های شارژ شده، دسته پروب عایق، انواع الکترودها (برس مسی یا فنر دایره ای برای لوله ها)، کابل اتصال زمین (ارت) با گیره مستحکم و ابزارهای کالیبراسیون مانند ولت متر مخصوص است.
همچنین، برای تست های ولتاژ پایین، نیاز به آب مقطر و مواد خیس کننده (مانند مواد شوینده ملایم) جهت کاهش کشش سطحی آب در اسفنج وجود دارد. همراه داشتن گواهی کالیبراسیون معتبر دستگاه نیز از الزامات اسناد کیفی در هر پروژه است تا صحت نتایج به دست آمده از نظر قانونی و فنی قابل استناد باشد.
آموزش گام به گام کار با دستگاه هالیدی
تسلط بر مراحل اجرایی این تست، ضامن دقت بازرسی و حفظ سلامت دستگاه است. فرآیند تست نباید به صورت شتاب زده انجام شود، بلکه نیازمند یک رویکرد سیستماتیک است که از لحظه لمس سطح توسط پروب تا علامت گذاری نهایی عیوب را شامل می شود. در ادامه، مراحل استاندارد برای دستیابی به یک نتیجه معتبر تشریح شده است.
مرحله ۱: آماده سازی سطح و پوشش
پیش از شروع، سطح پوشش داده شده باید کاملاً خشک، تمیز و عاری از هرگونه آلودگی محیطی مانند روغن، نمک یا گرد و غبار باشد. وجود رطوبت سطحی در تست های ولتاژ بالا می تواند باعث ایجاد جرقه در تمام سطح و خطای محاسباتی شود.
همچنین، باید اطمینان حاصل کرد که زمان پخت (Cure) پوشش کامل شده است؛ تست بر روی پوششی که هنوز نرم است یا حلال های آن کاملاً خارج نشده اند، می تواند منجر به سوختن موضعی و ایجاد سوراخ های جدید توسط خودِ دستگاه شود. بنابراین، بررسی گزارش های دمای محیط و زمان خشک شدن پیش نیاز این مرحله است.
مرحله ۲: تنظیم ولتاژ مناسب
تنظیم صحیح ولتاژ، حساس ترین بخش در آموزش کار با دستگاه هالیدی است. ولتاژ باید به قدری بالا باشد که بتواند از مقاومت هوای موجود در منافذ عبور کند، اما نباید آن قدر زیاد باشد که باعث شکست دی الکتریک پوشش سالم شود.
معمولاً از فرمول های استانداردی مانند V = M \times \sqrt{T} (که در آن T ضخامت و M ضریب ثابت است) استفاده می شود. برای مثال، برای پوشش های اپوکسی متداول، ولتاژ را بر اساس میکرونِ ضخامت تنظیم می کنند. دفترچه راهنمای دستگاه و استانداردهای پروژه، دقیق ترین مرجع برای تعیین این عدد هستند تا از آسیب به عایق جلوگیری شود.
مرحله ۳: اتصال کابل ارت
مدار الکتریکی دستگاه بدون اتصال زمین (Grounding) کامل نمی شود. گیره اتصال زمین باید مستقیماً به بخش بدون پوشش فلزِ سازه متصل گردد. در صورتی که تمام سطح پوشش داده شده باشد، باید بخش کوچکی از پوشش را برای اتصال ارت تراشید یا از روش های اتصال القایی استفاده کرد.
اطمینان از برقرار بودن اتصال فیزیکی محکم و بدون زنگ زدگی در محل اتصال کابل ارت، حیاتی است؛ چرا که ضعیف بودن ارت منجر به کاهش حساسیت دستگاه شده و ممکن است بازرس از روی منافذ واقعی عبور کند بدون اینکه هشداری دریافت نماید.
مرحله ۴: اسکن سطح با پروب
پس از آماده سازی و تنظیمات، پروب باید با حرکت یکنواخت و پیوسته بر روی سطح حرکت داده شود. در این مرحله از کار با دستگاه هالیدی، تمام بخش های مورد نظر باید پوشش داده شوند.
پروب نباید از سطح جدا شود و تماس مداوم الکترود با پوشش الزامی است. سرعت حرکت دست بازرس نقش کلیدی در دقت تشخیص دارد؛ حرکت سریع ممکن است فرصت کافی برای ایجاد جرقه در منافذ ریز را سلب کند. بازرس باید با دقت به صدای آلارم گوش داده و به صورت بصری، محل وقوع جرقه ها را تحت نظر داشته باشد تا هیچ نقطه ای از قلم نیفتد.

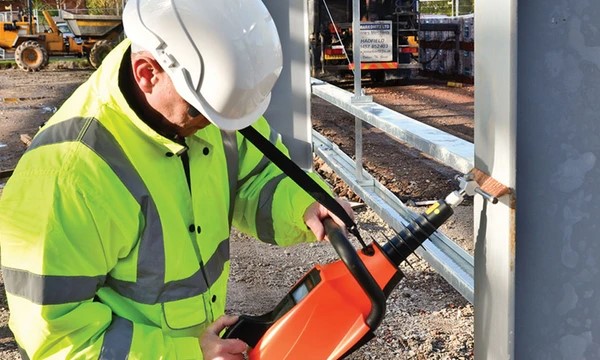

مرحله ۵: تشخیص و علامت گذاری منافذ
به محض شناسایی یک منفذ (از طریق صدای بوق یا مشاهده جرقه)، آن نقطه باید بلافاصله با گچ مخصوص یا برچسب های علامت گذاری مشخص شود. مهم است که برای علامت گذاری از موادی استفاده شود که خود باعث آلودگی پوشش یا جلوگیری از چسبندگی لایه های ترمیمی نشوند.
پس از اتمام کل اسکن، لیست نقاط معیوب تهیه شده و جهت انجام عملیات ترمیم به تیم اجرایی ارجاع می گردد. پس از ترمیم نیز، اسکن مجدد همان نقاط برای اطمینان از رفع کامل نقص، الزامی است.
اشتباهات رایج در کار با دستگاه منفذیاب
برای اینکه نتایج تست شما فراتر از یک بررسی ظاهری باشد و دقت ۱۰۰ درصدی را تجربه کنید، باید به جزئیاتی توجه کنید که معمولاً در کتابچه های راهنما کمتر به آن ها اشاره می شود. این نکات حاصل تجربه سالیان دراز در پروژه های حساس خط لوله و مخازن است که تفاوت میان یک بازرس حرفه ای و مبتدی را مشخص می کند.
در جدول زیر، خلاصه پارامترهای موثر بر کیفیت تست ارائه شده است:
| پارامتر کلیدی | وضعیت مطلوب | تاثیر در صورت عدم رعایت |
| رطوبت سطح | کاملاً خشک | ایجاد جرقه های کاذب و نشت جریان |
| ولتاژ دستگاه | بر اساس فرمول استاندارد | تخریب پوشش یا عدم تشخیص منفذ |
| سرعت اسکن | حداکثر ۰.۳ متر بر ثانیه | جا افتادن منافذ بسیار ریز |
| وضعیت الکترود | تمیز و سالم (بدون خمیدگی) | عدم تماس کامل و توزیع نامناسب بار |
| کالیبراسیون | دارای تاییدیه روزانه | نتایج غیرقابل اعتماد و آماتور |
انتخاب ولتاژ صحیح بر اساس ضخامت پوشش
یکی از بزرگترین اشتباهات در کار با دستگاه هالیدی، استفاده از ولتاژ ثابت برای تمام ضخامت ها است. اگر ضخامت پوشش در بخش های مختلف سازه متفاوت است (مثلاً در لبه ها یا محل جوش ها)، بازرس باید ولتاژ را متناسب با آن نواحی تعدیل کند. استفاده از ولتاژ بیش از حد در نواحی کم ضخامت، باعث ایجاد سوراخ هایی می شود که پیش از تست وجود نداشتند. همیشه قبل از شروع تست در مقیاس وسیع، دستگاه را در یک نقطه شاهد با ضخامت مشخص آزمایش کنید تا از مناسب بودن تنظیمات مطمئن شوید.

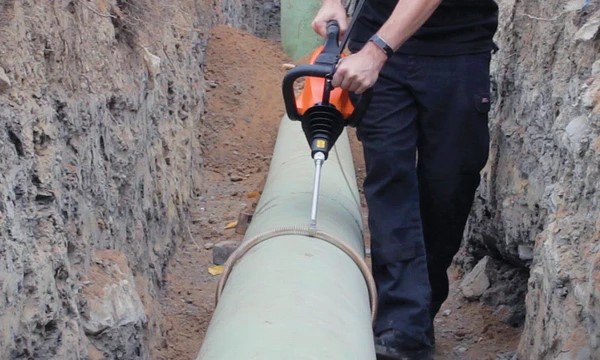

سرعت مناسب اسکن
سرعت حرکت پروب نباید از حد مجاز استاندارد فراتر رود. طبق اکثر استانداردها، سرعت بهینه حدود ۳۰۰ میلی متر در ثانیه است. حرکت سریع تر از این مقدار باعث می شود که یونیزاسیون هوا در محل منفذ به طور کامل صورت نگیرد و جرقه تشکیل نشود.
پایداری سرعت در طول تمام مسیر اسکن، به ویژه در نقاط با دسترسی دشوار، ضامن یکنواختی کیفیت بازرسی است. بازرسان حرفه ای با تمرین، ریتم حرکتی منظمی ایجاد می کنند که هم سرعت پروژه را حفظ کرده و هم دقت تشخیص را تضمین می نماید.
چگونه از جرقه های کاذب جلوگیری کنیم؟
جرقه های کاذب که به “تخلیه کرونا” نیز معروف هستند، معمولاً در لبه های تیز سازه، گوشه ها یا مناطقی که آلودگی و رطوبت دارند رخ می دهند. برای جلوگیری از این اتفاق، ابتدا باید لبه های تیز قبل از پوشش دهی گرد (Grind) شده باشند.
همچنین، تمیز کردن سطح با پارچه خشک قبل از تست در مناطق شرجی، ریسک خطای دستگاه را به شدت کاهش می دهد. اگر در محیطی با رطوبت بالا کار می کنید، استفاده از دستگاه های ولتاژ مستقیم (DC) به جای ولتاژ متناوب (AC) می تواند پایداری بیشتری در نتایج ایجاد کند.
سخن پایانی
یادگیری صحیح کار با دستگاه هالیدی نه تنها یک مهارت فنی، بلکه یک تعهد حرفه ای به ایمنی و پایداری سازه های صنعتی است. با رعایت دقیق گام های آماده سازی، تنظیم ولتاژ و اسکن اصولی، می توان از سلامت کامل پوشش ها اطمینان حاصل کرد و مانع از هدررفت سرمایه های ملی در اثر خوردگی شد. به یاد داشته باشید که دقت امروز شما در تشخیص یک منفذ میکروسکوپی، ضامن امنیت سازه در دهه های آینده خواهد بود.
سوالات متداول کار با دستگاه هالیدی
- آیا تست هالیدی باعث ضعیف شدن پوشش سالم می شود؟
اگر ولتاژ دستگاه به درستی و بر اساس ضخامت پوشش تنظیم شده باشد، تست هیچ اثر تخریبی بر لایه های سالم ندارد؛ اما ولتاژ اضافی می تواند باعث شکست دی الکتریک و ایجاد آسیب شود. - بهترین زمان برای انجام تست منفذیابی چه موقع است؟
این تست باید پس از خشک شدن کامل پوشش و پیش از نهایی شدن مراحل نصب یا دفن قطعه انجام شود تا دسترسی برای ترمیم احتمالی وجود داشته باشد. - تفاوت اصلی بین اسفنج مرطوب و پروب جرقه ای چیست؟
اسفنج مرطوب در ولتاژ پایین برای پوشش های نازک (زیر ۵۰۰ میکرون) استفاده می شود و جریان را از طریق آب عبور می دهد، در حالی که پروب جرقه ای در ولتاژ بالا برای پوشش های ضخیم و با ایجاد قوس الکتریکی عمل می کند.
