تست ذرات مغناطیسی چیست؟

تست ذرات مغناطیسی (Magnetic Particle Testing)، که با نام اختصاری MPT یا تست MT نیز شناخته می شود، یکی از روش های حیاتی و پرکاربرد در حوزه بازرسی غیرمخرب (Non-Destructive Testing – NDT) است. هدف اصلی این روش، شناسایی و تعیین موقعیت عیوب سطحی و نزدیک به سطح در قطعاتی است که از مواد فرومغناطیس ساخته شده اند.

این مواد شامل فولاد، چدن، نیکل، کبالت و برخی آلیاژهای آن ها می شوند. کاربرد تست ذرات مغناطیسی به دلیل حساسیت بالا و قابلیت تشخیص عیوب ریز که ممکن است با چشم غیرمسلح دیده نشوند، در صنایع مختلف از اهمیت بالایی برخوردار است. این روش بر اساس اصول بنیادین علم مغناطیس کار می کند و با ایجاد میدان مغناطیسی در قطعه و سپس مشاهده نحوه تعامل ذرات مغناطیسی با میدان نشتی ناشی از عیوب، اطلاعات دقیقی در مورد وضعیت سلامت قطعه به دست می دهد.

اصول تست ذرات مغناطیسی

اصول فیزیکی حاکم بر تست ذرات مغناطیسی، آن را به روشی کارآمد برای تشخیص عیوب در مواد مغناطیسی تبدیل کرده است. هنگامی که یک قطعه فرومغناطیس در معرض یک میدان مغناطیسی خارجی قرار می گیرد، اتم های تشکیل دهنده آن در جهت میدان هم راستا شده و قطعه را به یک آهنربای موقت تبدیل می کنند.

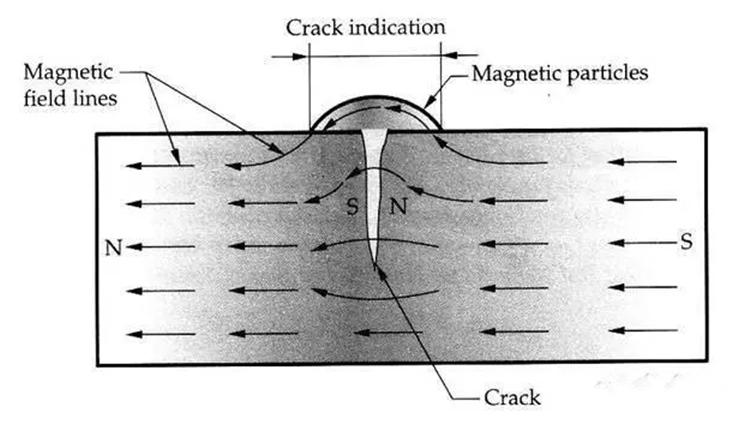

در حالت ایده آل، میدان مغناطیسی در سراسر قطعه به طور یکنواخت توزیع می شود. اما اگر عیبی مانند ترک، شکاف، ناپیوستگی در ساختار، یا حتی یک حفره در سطح یا زیر سطح (تا عمق مشخصی) وجود داشته باشد، این نقص باعث اختلال در جریان میدان مغناطیسی می شود. این اختلال باعث ایجاد یک “نشتی میدان” (Flux Leakage) در اطراف عیب می گردد.

در این مرحله، کاربرد تست ذرات مغناطیسی معنی پیدا می کند؛ ذرات ریز مغناطیسی که قبلاً بر روی سطح قطعه پخش شده اند، توسط این میدان نشتی جذب شده و در محل عیب تجمع می یابند. این تجمع، که به صورت خطوط، نقاط، یا الگوهای قابل مشاهده ظاهر می شود، نشان دهنده وجود نقص است. قدرت و جهت میدان مغناطیسی اعمالی، نوع ذرات مورد استفاده (خشک یا مرطوب، رنگی یا فلورسنت)، و شرایط سطحی قطعه، همگی بر دقت و کارایی این روش تأثیرگذارند و درک آن ها برای استفاده صحیح از کاربرد تست ذرات مغناطیسی ضروری است.

مراحل انجام تست ذرات مغناطیسی

انجام موفقیت آمیز تست ذرات مغناطیسی نیازمند رعایت دقیق مجموعه ای از مراحل است که هر کدام نقش حیاتی در حصول نتایج معتبر ایفا می کنند. این مراحل تضمین می کنند که عیوب احتمالی به درستی شناسایی و ارزیابی شوند.

آماده سازی سطح

این مرحله، اولین و یکی از مهم ترین گام ها در فرآیند تست ذرات مغناطیسی است. سطح قطعه مورد بازرسی باید کاملاً تمیز و عاری از هرگونه ماده خارجی باشد. این مواد می توانند شامل روغن، گریس، گرد و غبار، رنگ، زنگار، پوسته های اکسیدی، یا هرگونه پوشش دیگری باشند که ممکن است مانع از چسبیدن ذرات مغناطیسی به سطح در محل عیب شوند یا خود باعث ایجاد سیگنال کاذب گردند.

روش های تمیزکاری شامل استفاده از حلال ها، برس های سیمی، سندبلاست (با احتیاط برای جلوگیری از ایجاد ترک جدید) و شستشو با آب یا مواد شوینده مناسب است. سطح آماده شده باید خشک باشد، به خصوص در روش تست با ذرات خشک. کیفیت آماده سازی سطح مستقیماً بر حساسیت و دقت کاربرد تست ذرات مغناطیسی تأثیر می گذارد.

مغناطیس کردن با میدان کلی (Circular Magnetization)

پس از آماده سازی سطح، قطعه به واحد مغناطیس کننده منتقل می شود تا یک میدان مغناطیسی قوی در آن ایجاد گردد. بسته به اندازه، شکل و نوع عیوب مورد انتظار، از روش های مختلفی برای مغناطیس کردن استفاده می شود:

• مغناطیس کردن جریانی (Coil Magnetization): برای قطعات طویل مانند شفت ها، که جریان الکتریکی از درون یا اطراف قطعه عبور داده می شود و میدان مغناطیسی حلقوی ایجاد می کند.
• مغناطیس کردن مستقیم (Prod Magnetization): با استفاده از دو پروب (پروب های نوک دار) که بر روی سطح قطعه قرار گرفته و جریان الکتریکی از بین آن ها عبور می کند، میدان مغناطیسی موضعی ایجاد می شود. این روش برای بازرسی نواحی خاص یا قطعات بزرگ مناسب است.
• مغناطیس کردن با استفاده از آهنرباهای دائمی یا الکتریکی (Yoke Magnetization): یک ابزار Y شکل (یوک) که دارای دو قطب مغناطیسی است، بر روی سطح قطعه قرار گرفته و میدان مغناطیسی را در آن ناحیه ایجاد می کند.
• مغناطیس کردن با میدان کلی (Circulating Field): ایجاد میدان مغناطیسی در کل قطعه با استفاده از دستگاه های پیچیده تر.

جهت میدان مغناطیسی (طولی، عرضی، یا ترکیبی) باید به گونه ای انتخاب شود که عیوب مورد نظر را آشکار سازد. برای مثال، عیوب عرضی با اعمال میدان مغناطیسی طولی و عیوب طولی با اعمال میدان مغناطیسی عرضی بهتر نمایان می شوند. درک این تنظیمات، برای بهینه سازی کاربرد تست ذرات مغناطیسی حیاتی است.

اعمال ذرات مغناطیسی

پس از مغناطیس کردن قطعه، نوبت به اعمال ذرات مغناطیسی می رسد. این ذرات، که ذرات فلزی ریز با خواص مغناطیسی قوی هستند، معمولاً به دو صورت مورد استفاده قرار می گیرند:

روش ذرات خشک (Dry Powder Method): ذرات به صورت پودر خشک بر روی سطح قطعه پاشیده می شوند. این روش برای سطوح خشک و نسبتاً گرم مناسب است و برای تشخیص عیوب سطحی و نزدیک به سطح با حساسیت بالا استفاده می شود. ذرات معمولاً به رنگ قرمز روشن یا زرد هستند تا کنتراست خوبی با سطح قطعه ایجاد کنند.

روش ذرات مرطوب (Wet Method): ذرات مغناطیسی در یک مایع حامل (مانند آب یا روغن معدنی) معلق شده و سپس به صورت اسپری، غوطه وری یا پاشش بر روی سطح قطعه اعمال می شوند. ذرات مرطوب معمولاً رنگی (سیاه، قرمز، زرد) یا فلورسنت (سبز، زرد، نارنجی) هستند. ذرات فلورسنت در زیر نور ماوراء بنفش (بلک لایت) می درخشند و امکان تشخیص عیوب بسیار ریز را فراهم می کنند. این روش حساسیت بالاتری نسبت به روش خشک دارد و برای تشخیص عیوب سطحی و نزدیک به سطح ایده آل است.

نحوه اعمال ذرات باید به گونه ای باشد که ذرات به طور یکنواخت بر روی سطح پخش شده و در محل نشتی میدان تجمع یابند.

بررسی و تحلیل نتایج

پس از اعمال ذرات و اطمینان از تجمع آن ها در محل عیوب، بازرس شروع به بررسی دقیق سطح قطعه می کند. این بررسی باید در شرایط نوری مناسب انجام شود؛ در روش ذرات خشک، نور محیطی کافی لازم است، در حالی که در روش ذرات مرطوب فلورسنت، استفاده از نور ماوراء بنفش با شدت مشخص (معمولاً ۱۰۰۰ میکرووات بر سانتی متر مربع یا بیشتر) الزامی است. بازرس به دنبال تجمع ذرات در الگوهای خاص می گردد که نشان دهنده عیوب مختلف است.

• ترک های سطحی: معمولاً به صورت خطوط باریک و مشخصی از ذرات ظاهر می شوند.
• ترک های زیرسطحی: ممکن است به صورت نواحی وسیع تر یا لکه هایی از ذرات دیده شوند.
• ناپیوستگی های ساختاری: مانند تخلخل یا حفره ها، باعث تجمع ذرات در اطراف خود می شوند.

تحلیل دقیق این الگوها، شامل شکل، اندازه، موقعیت و شدت تجمع ذرات، به بازرس امکان می دهد تا ماهیت و شدت عیب را تعیین کند. این مرحله، اوج کاربرد تست ذرات مغناطیسی است که اطلاعات حیاتی را برای تصمیم گیری فراهم می آورد.

مغناطیس زدایی و تمیزکاری

پس از اتمام فرآیند بازرسی و ثبت تمام یافته ها، قطعه باید از حالت مغناطیسی خارج شود. این کار به منظور جلوگیری از جذب گرد و غبار و ذرات فلزی در آینده و همچنین جلوگیری از تأثیر میدان مغناطیسی باقی مانده بر عملکرد قطعه در سرویس انجام می شود.

روش های مغناطیس زدایی شامل عبور دادن قطعه از میدان مغناطیسی متناوب (AC) با شدت کاهشی، یا استفاده از سیم پیچ های مغناطیس زدایی است. پس از مغناطیس زدایی، قطعه باید مجدداً تمیز شود تا هرگونه باقی مانده ذرات مغناطیسی یا مواد پاک کننده از روی آن زدوده شود. این گام پایانی، اطمینان حاصل می کند که قطعه برای مراحل بعدی تولید یا استفاده آماده است و کاربرد تست ذرات مغناطیسی به صورت کامل خاتمه یافته است.

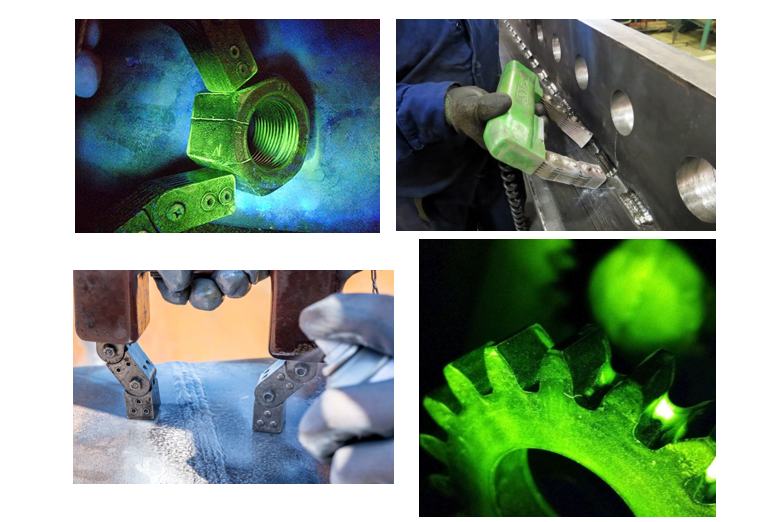

نقش تست ذرات مغناطیسی در صنعت

کاربرد تست ذرات مغناطیسی در طیف وسیعی از صنایع، نقشی حیاتی در تضمین ایمنی، قابلیت اطمینان و کیفیت محصولات ایفا می کند. این روش به ویژه در صنایعی که ایمنی حرف اول را می زند، مانند صنایع هوافضا، خودروسازی، نفت و گاز، و تولید تجهیزات سنگین، به طور گسترده ای مورد استفاده قرار می گیرد.

1. صنایع هوافضا: برای بازرسی قطعات موتور هواپیما، ارابه فرود، و سازه های فلزی حساس که نیازمند بالاترین سطح اطمینان هستند.
2. صنایع خودروسازی: برای بازرسی قطعات موتور (مانند میل لنگ، میل بادامک)، سیستم انتقال قدرت (چرخ دنده ها، شفت ها)، و قطعات شاسی که تحت تنش های چرخه ای بالا قرار دارند.
3. صنایع نفت و گاز: برای بازرسی لوله ها، مخازن تحت فشار، و تجهیزات حفاری برای اطمینان از عدم وجود ترک یا خوردگی.
4. صنعت تولید و ماشین سازی: در بازرسی ابزارها، قالب ها، قطعات ریخته گری و آهنگری شده، و همچنین در فرآیند جوشکاری برای اطمینان از کیفیت اتصالات.
5. تعمیر و نگهداری: برای بازرسی دوره ای قطعات در حال کار و تشخیص عیوب احتمالی قبل از وقوع خرابی فاجعه بار.

در تمام این حوزه ها، کاربرد تست ذرات مغناطیسی به پیشگیری از حوادث، کاهش هزینه های تعمیر و نگهداری، و افزایش طول عمر مفید تجهیزات کمک شایانی می کند. این روش به ویژه برای تشخیص ترک های ناشی از خستگی (fatigue cracks) یا تنش (stress cracks) بسیار مؤثر است.

مزایای تست ذرات مغناطیسی

تست ذرات مغناطیسی به دلایل متعددی یکی از روش های محبوب و پراستفاده در بازرسی غیرمخرب محسوب می شود. مزایای کلیدی آن عبارتند از:

• حساسیت بالا به عیوب سطحی و نزدیک به سطح: این روش قادر به تشخیص ترک های بسیار ریز (گاهی در حد چند میکرومتر)، شکاف ها، و ناپیوستگی هایی است که ممکن است با روش های دیگر قابل تشخیص نباشند.
• سرعت و سهولت اجرا: فرآیند بازرسی نسبتاً سریع است و نیاز به تجهیزات پیچیده ای ندارد، به خصوص در مقایسه با برخی روش های پیشرفته تر NDT.
• هزینه مقرون به صرفه: تجهیزات مورد نیاز (مانند یوک های مغناطیسی، دستگاه های مغناطیس کننده، و ذرات مغناطیسی) نسبتاً ارزان هستند و اجرای آن نیاز به نیروی انسانی متخصص با تحصیلات عالی ندارد.
• قابلیت اعمال بر روی قطعات با اشکال پیچیده: این روش برای بازرسی قطعاتی با هندسه های نامنظم، زوایای تند، و سطوح ناهموار مناسب است.
• نتایج قابل مشاهده و فوری: تجمع ذرات مغناطیسی در محل عیب به صورت بصری قابل مشاهده است و بازرس می تواند بلافاصله پس از اعمال ذرات، نتیجه را ارزیابی کند.
• قابلیت تشخیص عیوب در جهات مختلف: با تغییر جهت میدان مغناطیسی اعمالی (طولی، عرضی، یا ترکیبی)، می توان عیوب واقع در جهات مختلف را شناسایی کرد.
• این مزایا، دلایل محکمی برای تداوم و گسترش کاربرد تست ذرات مغناطیسی در صنایع مختلف هستند.

محدودیت های تست ذرات مغناطیسی

علی رغم مزایای فراوان، تست ذرات مغناطیسی دارای محدودیت هایی نیز هست که باید در نظر گرفته شوند:

• محدودیت در مواد: این روش فقط برای قطعاتی که از مواد فرومغناطیس (مانند آهن و فولاد) ساخته شده اند، قابل استفاده است. مواد غیرمغناطیسی مانند آلومینیوم، مس، تیتانیوم و استنلس استیل های غیرمغناطیسی را نمی توان با این روش بازرسی کرد.
• عدم تشخیص عیوب عمقی: حساسیت این روش به عیوبی که در عمق قابل توجهی زیر سطح قرار دارند، بسیار کم است. برای تشخیص عیوب عمقی، روش هایی مانند اولتراسونیک یا رادیوگرافی مناسب تر هستند.
• نیاز به مغناطیس زدایی: پس از اتمام بازرسی، قطعه باید مغناطیس زدایی شود که این خود یک مرحله اضافی و زمان بر است. همچنین، باقی ماندن مغناطیس در قطعه می تواند مشکل ساز باشد.
• نیاز به سطح تمیز: کیفیت بازرسی به شدت به تمیزی سطح قطعه بستگی دارد. آلودگی ها یا پوشش های سطحی می توانند باعث ایجاد سیگنال کاذب یا پنهان شدن عیوب شوند.
• عدم قابلیت تشخیص ماهیت دقیق عیب: این روش فقط محل و تا حدی اندازه عیب را نشان می دهد، اما برای تشخیص دقیق ماهیت عیب (مثلاً خستگی، تنش، یا عیب فرآیندی) نیاز به تجربه و دانش بازرس است.

با وجود این محدودیت ها، کاربرد تست ذرات مغناطیسی به دلیل مزایای منحصر به فردش، همچنان جایگاه ویژه ای در میان ابزارهای بازرسی غیرمخرب دارد و در بسیاری از کاربردها، انتخاب اول محسوب می شود. درک کامل این محدودیت ها به مهندسان و بازرسان کمک می کند تا روش بازرسی مناسب را انتخاب کرده و از کاربرد تست در شرایط بهینه بهره مند شوند.
