اندازه گیری زبری سطح یکی از مهم ترین مراحل کنترل کیفیت در صنایع مختلف از جمله خودروسازی، ماشین کاری، قالب سازی، تجهیزات پزشکی و تولید قطعات صنعتی محسوب می شود. کیفیت سطح قطعات می تواند تأثیر مستقیمی بر عملکرد، طول عمر، میزان اصطکاک و حتی ظاهر نهایی محصول داشته باشد. به همین دلیل استفاده از ابزارهای دقیق برای ارزیابی وضعیت سطح اهمیت زیادی پیدا کرده است.
دستگاه زبری سنج یکی از تجهیزات تخصصی در حوزه اندازه گیری و کنترل کیفیت است که برای تعیین میزان ناهمواری ها و زبری سطوح مختلف مورد استفاده قرار می گیرد. آشنایی با نحوه عملکرد این دستگاه و رعایت اصول صحیح اندازه گیری باعث افزایش دقت نتایج و کاهش خطاهای احتمالی خواهد شد.در این مقاله با اصول کار با زبری سنج، اجزای اصلی دستگاه، نحوه انجام تست و نکات مهم در تفسیر نتایج آشنا خواهید شد.
زبری سنج چیست و چه کاربردی دارد؟
زبری سنج یا Surface Roughness Tester دستگاهی است که برای اندازه گیری میزان ناهمواری های سطح قطعات استفاده می شود. این دستگاه با استفاده از یک پراب یا سوزن حساس، تغییرات بسیار کوچک سطح را ثبت کرده و آن ها را به پارامترهای قابل اندازه گیری تبدیل می کند. نتایج به دست آمده معمولاً به صورت اعداد استاندارد نمایش داده می شوند و امکان مقایسه کیفیت سطوح مختلف را فراهم می کنند.
از زبری سنج در صنایع مختلفی مانند تولید قطعات خودرو، صنایع هوافضا، ساخت قالب، تجهیزات پزشکی و کنترل کیفیت قطعات ماشین کاری شده استفاده می شود. اندازه گیری دقیق زبری سطح می تواند از بروز مشکلاتی مانند سایش زودرس، کاهش عمر قطعات یا عملکرد نامناسب تجهیزات جلوگیری کند.
شناخت اصول صحیح کار با زبری سنج برای اپراتورها و کارشناسان کنترل کیفیت اهمیت زیادی دارد، زیرا حتی خطاهای کوچک در فرآیند اندازه گیری می تواند نتایج نادرستی ایجاد کند.
اجزای اصلی دستگاه زبری سنج
دستگاه های زبری سنج از بخش های مختلفی تشکیل شده اند که هر کدام وظیفه مشخصی در فرآیند اندازه گیری بر عهده دارند. عملکرد صحیح هر بخش تأثیر مستقیمی بر دقت نتایج اندازه گیری دارد و آشنایی با اجزای دستگاه به اپراتور کمک می کند تا از تجهیزات به شکل صحیح استفاده کند.
اگرچه مدل های مختلف زبری سنج ممکن است از نظر طراحی یا امکانات با یکدیگر تفاوت داشته باشند، اما اغلب آن ها دارای اجزای اصلی مشترکی هستند. پراب اندازه گیری، سیستم پردازش اطلاعات، نمایشگر و بخش تنظیمات از مهم ترین قسمت های این تجهیزات محسوب می شوند.
درک عملکرد هر یک از این اجزا، نخستین گام برای یادگیری صحیح کار با زبری سنج و دستیابی به نتایج دقیق و قابل اعتماد است.
پراب یا سوزن اندازه گیری زبری
پراب یا سوزن اندازه گیری مهم ترین بخش دستگاه زبری سنج محسوب می شود. این قطعه معمولاً از مواد بسیار سخت و مقاوم مانند الماس ساخته می شود تا بتواند بدون آسیب دیدن روی سطح قطعه حرکت کند و کوچک ترین ناهمواری ها را تشخیص دهد.
در هنگام انجام تست، پراب با سرعت مشخصی روی سطح حرکت می کند و تغییرات ارتفاع سطح را ثبت می کند. این اطلاعات سپس توسط سیستم پردازش دستگاه تحلیل شده و به صورت پارامترهای استاندارد نمایش داده می شوند.
از آنجا که دقت اندازه گیری به عملکرد صحیح پراب وابسته است، هرگونه آسیب، آلودگی یا فرسودگی این بخش می تواند نتایج تست را تحت تأثیر قرار دهد. به همین دلیل در فرآیند کار با زبری سنج باید وضعیت پراب به صورت دوره ای بررسی شود.
نمایشگر و بخش های کنترلی دستگاه
نمایشگر و بخش های کنترلی، رابط اصلی میان اپراتور و دستگاه زبری سنج هستند. این قسمت ها امکان تنظیم پارامترهای اندازه گیری، انتخاب استانداردهای مورد نظر و مشاهده نتایج تست را فراهم می کنند.
در بسیاری از دستگاه های مدرن، نمایشگرهای دیجیتال اطلاعاتی مانند مقدار زبری، نوع پارامتر انتخاب شده، طول اندازه گیری و وضعیت عملکرد دستگاه را نمایش می دهند. برخی مدل ها همچنین قابلیت ذخیره داده ها و انتقال اطلاعات به رایانه را نیز دارند.
آشنایی با منوها و تنظیمات دستگاه اهمیت زیادی دارد، زیرا انتخاب اشتباه پارامترها می تواند باعث ایجاد خطا در نتایج شود. تسلط بر بخش های کنترلی یکی از مهم ترین مهارت های مورد نیاز برای کار با زبری سنج به شمار می رود.
استانداردها و پارامترهای اندازه گیری زبری سطح
برای آنکه نتایج اندازه گیری در صنایع مختلف قابل مقایسه باشند، استانداردهای مشخصی برای اندازه گیری زبری سطح تعریف شده است. این استانداردها نحوه انجام تست، طول نمونه برداری و نوع پارامترهای قابل اندازه گیری را مشخص می کنند.
پارامترهایی مانند Ra، Rz و Rt از رایج ترین شاخص های اندازه گیری زبری هستند که هر کدام اطلاعات متفاوتی درباره وضعیت سطح ارائه می دهند. انتخاب پارامتر مناسب به نوع قطعه، استاندارد صنعتی و هدف از اندازه گیری بستگی دارد.
آشنایی با این استانداردها به اپراتور کمک می کند تا نتایج را به درستی تفسیر کرده و از آن ها در کنترل کیفیت یا ارزیابی فرآیندهای تولید استفاده کند. به همین دلیل، شناخت استانداردها بخش مهمی از آموزش کار با زبری سنج محسوب می شود.
آموزش نحوه کار با زبری سنج به صورت مرحله به مرحله
دقت نتایج اندازه گیری زبری سطح تا حد زیادی به نحوه استفاده صحیح از دستگاه بستگی دارد. حتی در صورت استفاده از پیشرفته ترین زبری سنج ها، رعایت نکردن اصول اندازه گیری می تواند باعث ایجاد خطا و ثبت داده های نادرست شود. به همین دلیل، اپراتور باید پیش از شروع تست، شرایط سطح، وضعیت دستگاه و پارامترهای اندازه گیری را بررسی کند.
فرآیند کار با زبری سنج معمولاً شامل آماده سازی قطعه، کالیبراسیون دستگاه، قرار دادن صحیح پراب روی سطح و در نهایت ثبت و تحلیل نتایج است. انجام صحیح هر یک از این مراحل باعث افزایش دقت اندازه گیری و قابلیت اعتماد نتایج خواهد شد.
آماده سازی سطح قبل از اندازه گیری
پیش از شروع اندازه گیری، سطح قطعه باید کاملاً تمیز و عاری از هرگونه آلودگی، روغن، گردوغبار یا براده های فلزی باشد. وجود این عوامل می تواند باعث ایجاد خطا در حرکت پراب شده و مقادیر زبری را بیشتر یا کمتر از مقدار واقعی نشان دهد.
همچنین باید از نبود خط و خش های غیرمرتبط با فرآیند تولید اطمینان حاصل شود، زیرا این موارد می توانند نتایج را تحت تأثیر قرار دهند. در برخی موارد استفاده از هوای فشرده یا پارچه بدون پرز برای تمیز کردن سطح توصیه می شود.
آماده سازی صحیح قطعه یکی از مهم ترین مراحل کار با زبری سنج است و نقش مستقیمی در صحت داده های نهایی دارد.
تنظیم و کالیبراسیون دستگاه زبری سنج
پیش از انجام هر اندازه گیری، دستگاه باید کالیبره شود تا از صحت عملکرد آن اطمینان حاصل شود. کالیبراسیون معمولاً با استفاده از نمونه های مرجع دارای زبری مشخص انجام می شود و به دستگاه کمک می کند تا اندازه گیری ها را با دقت استاندارد انجام دهد.
پس از کالیبراسیون، اپراتور باید پارامترهایی مانند نوع استاندارد، طول نمونه برداری و پارامتر مورد نیاز مانند Ra یا Rz را انتخاب کند. انتخاب صحیح این موارد اهمیت زیادی در کیفیت نتایج دارد.
بسیاری از خطاهای اندازه گیری به دلیل تنظیمات اشتباه دستگاه رخ می دهند. به همین دلیل، آشنایی با فرآیند تنظیمات یکی از مهم ترین مهارت ها در کار با زبری سنج محسوب می شود.
قرار دادن صحیح پراب روی سطح

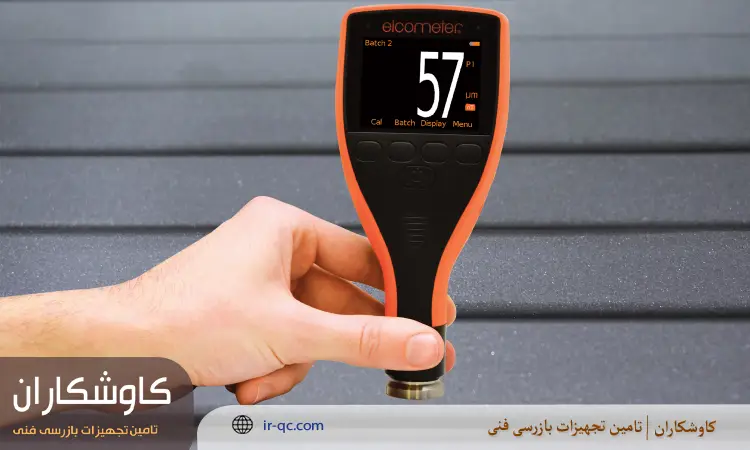

موقعیت قرارگیری پراب تأثیر مستقیمی بر دقت اندازه گیری دارد. پراب باید به گونه ای روی سطح قرار گیرد که مسیر حرکت آن با جهت اصلی خطوط ماشین کاری یا ناهمواری های سطح هماهنگی مناسبی داشته باشد.
همچنین لازم است پراب بدون فشار اضافی و در شرایط پایدار روی قطعه حرکت کند. لرزش دستگاه یا جابه جایی قطعه در زمان اندازه گیری می تواند باعث ثبت اطلاعات اشتباه شود.
جدول زیر برخی نکات مهم در قرارگیری صحیح پراب را نشان می دهد:
| مورد | توصیه |
| وضعیت قطعه | ثابت و بدون لرزش |
| مسیر حرکت پراب | مطابق استاندارد اندازه گیری |
| تماس پراب با سطح | بدون فشار اضافی |
| شرایط محیطی | حداقل لرزش و ارتعاش |
رعایت این موارد باعث افزایش دقت نتایج خواهد شد.
ثبت و تحلیل نتایج اندازه گیری
پس از پایان حرکت پراب، دستگاه نتایج اندازه گیری را به صورت پارامترهای عددی نمایش می دهد. این اطلاعات باید با استانداردهای مورد استفاده در فرآیند تولید یا الزامات کنترل کیفیت مقایسه شوند.
در بسیاری از صنایع، تنها مشاهده مقدار عددی کافی نیست و لازم است روند تغییرات زبری نیز مورد بررسی قرار گیرد. برخی دستگاه های پیشرفته امکان ذخیره اطلاعات و تهیه گزارش های تحلیلی را نیز فراهم می کنند.
تفسیر صحیح داده ها یکی از مهم ترین بخش های کار با زبری سنج است، زیرا تصمیم گیری درباره پذیرش یا رد قطعات معمولاً بر اساس همین نتایج انجام می شود.
پارامترهای مهم در اندازه گیری زبری سطح چیست؟
دستگاه زبری سنج می تواند پارامترهای مختلفی را اندازه گیری کند که هر کدام اطلاعات متفاوتی درباره کیفیت سطح ارائه می دهند. انتخاب پارامتر مناسب به نوع قطعه، استاندارد صنعتی و هدف از انجام تست بستگی دارد.
در بسیاری از کاربردهای صنعتی، پارامترهای Ra و Rz بیشترین استفاده را دارند، اما در برخی صنایع ممکن است پارامترهای دیگری نیز مورد توجه قرار گیرند. آشنایی با مفهوم این شاخص ها به اپراتور کمک می کند تا نتایج را دقیق تر تحلیل کند.
پارامتر Ra و میزان زبری متوسط سطح
پارامتر Ra رایج ترین شاخص در اندازه گیری زبری سطح است و میانگین انحرافات سطح نسبت به خط مرکزی را نشان می دهد. این مقدار تصویری کلی از وضعیت زبری سطح ارائه می دهد و در بسیاری از استانداردهای صنعتی مورد استفاده قرار می گیرد.
هرچه مقدار Ra کمتر باشد، سطح صاف تر و یکنواخت تر خواهد بود. انتخاب مقدار مجاز این پارامتر به نوع کاربرد قطعه و الزامات فنی آن بستگی دارد.به دلیل سادگی تفسیر و کاربرد گسترده، Ra معمولاً نخستین پارامتری است که در فرآیند کار با زبری سنج مورد بررسی قرار می گیرد.
پارامتر Rz و ارتفاع ناهمواری ها
پارامتر Rz اطلاعات متفاوتی نسبت به Ra ارائه می دهد و بر میانگین ارتفاع قله ها و عمق دره های سطح تمرکز دارد. این شاخص می تواند برای شناسایی ناهمواری های شدید و موضعی بسیار مفید باشد.
در برخی قطعات صنعتی که وجود خراش یا برجستگی های موضعی اهمیت زیادی دارد، استفاده از Rz می تواند تصویر دقیق تری از وضعیت سطح ارائه دهد. به همین دلیل، در بسیاری از صنایع این پارامتر در کنار Ra بررسی می شود.استفاده هم زمان از این دو شاخص باعث می شود تحلیل دقیق تری از کیفیت سطح و فرآیند تولید انجام شود.

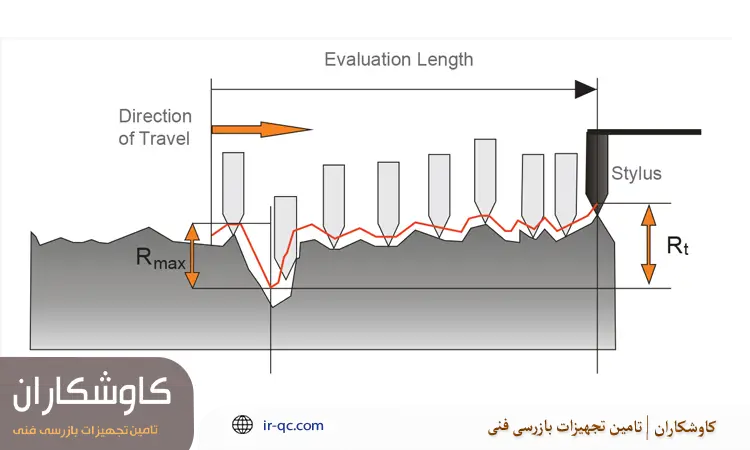

تفاوت پارامترهای مختلف زبری سنجی
هر پارامتر زبری اطلاعات متفاوتی درباره وضعیت سطح ارائه می کند و انتخاب مناسب آن به نیازهای صنعتی بستگی دارد. برخی پارامترها میانگین وضعیت سطح را نشان می دهند، در حالی که برخی دیگر روی قله ها و فرورفتگی های موضعی تمرکز دارند.
جدول زیر تفاوت مهم ترین پارامترهای زبری را نشان می دهد:
| پارامتر | مفهوم | کاربرد اصلی |
| Ra | میانگین زبری سطح | کنترل کیفیت عمومی و ارزیابی کلی کیفیت سطح |
| Rz | میانگین ارتفاع قلهها و عمق درهها | بررسی ناهمواری های موضعی |
| Rt | بیشترین اختلاف ارتفاع سطح | ارزیابی عیوب شدید، خراشها و ناپیوستگیهای سطح |
| Rmax | حداکثر ارتفاع زبری (بیشترین فاصله بین بلندترین قله و عمیقترین دره در یک طول نمونهبرداری) | شناسایی بدترین وضعیت زبری سطح و کنترل عیوب موضعی |
شناخت این پارامترها باعث می شود اپراتور بتواند در فرآیند کار با زبری سنج تصمیمات دقیق تر و حرفه ای تری اتخاذ کند.
هنگام استفاده از زبری سنج چه نکاتی را باید رعایت کرد؟
در راهنمای کامل زبری سنج گفته شده دقت اندازه گیری زبری سطح تنها به کیفیت دستگاه وابسته نیست و عوامل مختلفی مانند شرایط محیطی، وضعیت سطح قطعه و نحوه استفاده از دستگاه نیز بر نتیجه نهایی تأثیر می گذارند. حتی یک خطای کوچک در آماده سازی قطعه یا تنظیمات دستگاه می تواند باعث ثبت نتایج غیرواقعی شود.
به همین دلیل، اپراتور باید پیش از شروع اندازه گیری از تمیز بودن سطح، کالیبره بودن دستگاه و قرارگیری صحیح پراب اطمینان حاصل کند. همچنین رعایت دستورالعمل های سازنده دستگاه می تواند احتمال بروز خطا را به حداقل برساند.
در فرآیند کار با زبری سنج، توجه به جزئیات و اجرای دقیق مراحل اندازه گیری نقش مهمی در افزایش قابلیت اعتماد نتایج خواهد داشت.
تأثیر آلودگی، خط و خش و شرایط سطح بر نتیجه تست
سطح قطعه باید پیش از انجام تست در شرایط مناسبی قرار داشته باشد، زیرا هرگونه آلودگی یا آسیب سطحی می تواند نتایج اندازه گیری را تغییر دهد. وجود روغن، گردوغبار، ذرات فلزی یا بقایای مواد ماشین کاری ممکن است باعث شود پراب دستگاه اطلاعات نادرستی ثبت کند.
همچنین خط و خش های ایجادشده در اثر جابه جایی یا نگهداری نامناسب قطعات می توانند مقادیر زبری را بیشتر از مقدار واقعی نشان دهند. به همین دلیل، لازم است قبل از شروع اندازه گیری وضعیت سطح به دقت بررسی شود.رعایت این نکات ساده می تواند دقت کار با زبری سنج را به میزان قابل توجهی افزایش دهد و از تکرار آزمایش ها جلوگیری کند.
اهمیت کالیبراسیون دوره ای دستگاه
کالیبراسیون منظم یکی از مهم ترین اقدامات برای حفظ دقت دستگاه زبری سنج است. با گذشت زمان و استفاده مداوم، ممکن است عملکرد برخی بخش های دستگاه تغییر کند و این موضوع بر نتایج اندازه گیری تأثیر بگذارد.
کالیبراسیون معمولاً با استفاده از بلوک های مرجع استاندارد انجام می شود و هدف آن بررسی و اصلاح دقت دستگاه است. بسیاری از استانداردهای صنعتی انجام کالیبراسیون دوره ای را الزامی می دانند.
جدول زیر یک برنامه پیشنهادی برای بررسی وضعیت دستگاه را نشان می دهد:
| فعالیت | زمان پیشنهادی |
| بررسی وضعیت پراب | قبل از هر شیفت کاری |
| کالیبراسیون اولیه | قبل از شروع تست های حساس |
| کالیبراسیون دوره ای | طبق دستورالعمل سازنده |
| سرویس کامل دستگاه | به صورت سالانه |
نحوه نگهداری صحیح از زبری سنج
نگهداری صحیح از دستگاه می تواند عمر مفید آن را افزایش داده و دقت اندازه گیری را حفظ کند. مهم ترین بخش دستگاه که نیاز به مراقبت ویژه دارد، پراب اندازه گیری است، زیرا این قطعه مستقیماً با سطح قطعه در تماس است و در برابر ضربه یا آلودگی حساسیت بالایی دارد.
دستگاه باید در محیطی خشک، تمیز و دور از گردوغبار نگهداری شود. همچنین بهتر است پس از پایان کار، پراب و سایر قسمت های حساس طبق دستورالعمل سازنده تمیز شوند.
رعایت اصول نگهداری علاوه بر کاهش هزینه های تعمیر، باعث می شود عملکرد دستگاه در طول زمان ثابت باقی بماند و نتایج حاصل از کار با زبری سنج از دقت کافی برخوردار باشند.
خطاهای رایج هنگام کار با زبری سنج
بسیاری از خطاهای اندازه گیری ناشی از نحوه استفاده از دستگاه هستند و ارتباطی با کیفیت زبری سنج ندارند. آشنایی با اشتباهات رایج به اپراتور کمک می کند تا از بروز خطا جلوگیری کرده و نتایج قابل اعتمادتری به دست آورد.
بخش قابل توجهی از مشکلات اندازه گیری به انتخاب نادرست تنظیمات، قرارگیری نامناسب پراب یا تفسیر اشتباه داده ها مربوط می شود. آموزش صحیح کاربران و رعایت دستورالعمل های استاندارد می تواند احتمال این خطاها را به حداقل برساند.
انتخاب نادرست محدوده اندازه گیری
هر دستگاه زبری سنج دارای محدوده ها و تنظیمات مختلفی برای اندازه گیری است و انتخاب اشتباه این محدوده ها می تواند باعث کاهش دقت نتایج شود. اگر محدوده انتخاب شده با میزان واقعی زبری سطح هماهنگ نباشد، ممکن است داده های ثبت شده قابل اعتماد نباشند.
اپراتور باید پیش از شروع تست، اطلاعات مربوط به قطعه و استاندارد مورد استفاده را بررسی کرده و مناسب ترین تنظیمات را انتخاب کند. بسیاری از دستگاه های جدید امکان پیشنهاد خودکار محدوده را نیز فراهم کرده اند.این موضوع یکی از مهم ترین نکاتی است که در آموزش کار با زبری سنج باید مورد توجه قرار گیرد.
قرارگیری اشتباه پراب روی سطح
نحوه قرارگیری پراب تأثیر مستقیمی بر نتایج اندازه گیری دارد. اگر پراب با زاویه نامناسب روی سطح قرار گیرد یا مسیر حرکت آن با جهت ماشین کاری هماهنگ نباشد، نتایج حاصل ممکن است با وضعیت واقعی سطح تفاوت داشته باشد.
همچنین فشار بیش از حد یا لرزش قطعه در زمان تست می تواند باعث تغییر داده ها شود. به همین دلیل، ثابت بودن قطعه و قرارگیری صحیح پراب از اهمیت بالایی برخوردار است.
آموزش صحیح اپراتورها و رعایت دستورالعمل های استاندارد می تواند احتمال وقوع این خطا را به میزان زیادی کاهش دهد.
تفسیر نادرست نتایج اندازه گیری
آخرین مرحله از فرآیند اندازه گیری، تحلیل و تفسیر نتایج است. در برخی موارد، اپراتورها تنها به مقدار عددی پارامترها توجه می کنند و شرایط واقعی قطعه یا استانداردهای مربوط به آن را در نظر نمی گیرند.
برای مثال، ممکن است مقدار Ra در محدوده مجاز قرار داشته باشد، اما پارامتر Rz وجود ناهمواری های شدید را نشان دهد. به همین دلیل، بررسی هم زمان چند شاخص و مقایسه نتایج با الزامات فنی قطعه اهمیت زیادی دارد.تفسیر صحیح داده ها یکی از مهم ترین مهارت ها در کار با زبری سنج محسوب می شود و می تواند از تصمیم گیری های اشتباه در کنترل کیفیت جلوگیری کند.
جمع بندی
زبری سنج یکی از مهم ترین ابزارهای کنترل کیفیت در صنایع مختلف است که امکان ارزیابی دقیق وضعیت سطح قطعات را فراهم می کند. آشنایی با اجزای دستگاه، نحوه تنظیم و کالیبراسیون، روش صحیح اندازه گیری و تفسیر نتایج، نقش مهمی در افزایش دقت آزمایش ها دارد.
رعایت اصول صحیح کار با زبری سنج علاوه بر کاهش خطاهای اندازه گیری، به بهبود کیفیت محصولات و افزایش بهره وری فرآیندهای تولید کمک می کند. همچنین نگهداری مناسب و کالیبراسیون منظم دستگاه می تواند دقت و طول عمر تجهیزات را افزایش دهد.در نهایت، استفاده صحیح از زبری سنج نه تنها یک اقدام فنی، بلکه بخشی از فرآیند تضمین کیفیت در صنایع مدرن محسوب می شود.
سوالات متداول کار با زبری سنج
- زبری سنج چه کاربردی دارد؟
زبری سنج برای اندازه گیری میزان ناهمواری و کیفیت سطح قطعات در صنایع مختلف مانند خودروسازی، قالب سازی و ماشین کاری استفاده می شود. - مهم ترین پارامترهای زبری سطح کدام اند؟
پارامترهای Ra و Rz از رایج ترین شاخص های اندازه گیری زبری سطح هستند که اطلاعات متفاوتی درباره وضعیت سطح ارائه می کنند. - چرا کالیبراسیون زبری سنج اهمیت دارد؟
کالیبراسیون باعث اطمینان از صحت عملکرد دستگاه و جلوگیری از ثبت نتایج نادرست می شود. - آیا آلودگی سطح بر نتیجه تست تأثیر دارد؟
بله، وجود روغن، گردوغبار یا خط و خش می تواند باعث ایجاد خطا در اندازه گیری شود.
