NDT چه تفاوتی با NDE دارد؟

در صنایع مختلف، به ویژه نفت و گاز، پتروشیمی، نیروگاه ها، هوافضا، خودروسازی و ساخت تجهیزات صنعتی، ارزیابی سلامت قطعات بدون آسیب رساندن به آن ها اهمیت بسیار زیادی دارد. به همین دلیل، روش های بازرسی غیرمخرب به یکی از مهم ترین ابزارهای کنترل کیفیت و افزایش ایمنی تبدیل شده اند. در این حوزه دو اصطلاح NDT و NDE بسیار پرکاربرد هستند که اگرچه شباهت زیادی با یکدیگر دارند، اما از نظر مفهوم، هدف و نحوه استفاده تفاوت هایی نیز میان آن ها وجود دارد.

بسیاری از افراد این دو اصطلاح را به جای یکدیگر استفاده می کنند، در حالی که شناخت دقیق تفاوت NDT و NDE به انتخاب روش مناسب برای بازرسی، تحلیل نتایج و تصمیم گیری مهندسی کمک می کند. در این مقاله به بررسی کامل این دو مفهوم، شباهت ها، تفاوت ها و کاربرد هر یک در صنایع مختلف خواهیم پرداخت.

NDT و NDE چیست؟

هر دو مفهوم NDT و NDE در گروه روش های غیرمخرب قرار می گیرند؛ یعنی روش هایی که بدون ایجاد آسیب در قطعه یا سازه، وضعیت داخلی و سطحی آن را بررسی می کنند. این روش ها باعث کاهش هزینه های تعمیر، افزایش ایمنی و جلوگیری از توقف خطوط تولید می شوند.

اگرچه تجهیزات و تکنیک های مورد استفاده در هر دو مشابه هستند، اما هدف نهایی آن ها کاملاً یکسان نیست. درک این موضوع، پایه اصلی شناخت تفاوت NDT و NDE محسوب می شود.

آزمون غیرمخرب (NDT) چیست؟

NDT یا Non-Destructive Testing به معنای آزمون غیرمخرب است. هدف اصلی این روش، شناسایی عیوب، ترک ها، حفره ها، ناپیوستگی ها یا سایر نقص های موجود در قطعه بدون ایجاد آسیب در آن است. در این فرآیند، تنها وجود یا عدم وجود عیب بررسی می شود و نتیجه آزمون معمولاً برای پذیرش یا رد قطعه مورد استفاده قرار می گیرد.

روش های مختلفی مانند تست التراسونیک، تست رادیوگرافی، مایع نافذ و ذرات مغناطیسی در گروه آزمون های NDT قرار می گیرند. در بسیاری از پروژه های صنعتی، نخستین مرحله کنترل کیفیت با استفاده از همین آزمون ها انجام می شود و بخش مهمی از تفاوت NDT و NDE نیز از همین هدف اولیه آغاز می شود.

ارزیابی غیرمخرب (NDE) چیست؟

NDE یا Non-Destructive Evaluation به معنای ارزیابی غیرمخرب است. در این روش، هدف تنها شناسایی عیب نیست، بلکه اطلاعات به دست آمده از آزمون برای تحلیل وضعیت قطعه، اندازه گیری ابعاد عیب، تعیین شدت آسیب و تصمیم گیری مهندسی مورد استفاده قرار می گیرد.

به بیان دیگر، NDE یک مرحله فراتر از آزمون است و داده های حاصل از بازرسی را به اطلاعات قابل استفاده برای ارزیابی سلامت سازه تبدیل می کند. به همین دلیل، در پروژه های حساس مانند صنایع هوافضا، نیروگاه ها و خطوط انتقال نفت و گاز، استفاده از NDE اهمیت بیشتری پیدا می کند و شناخت تفاوت NDT و NDE برای مهندسان ضروری است.

تفاوت NDT و NDE در چیست؟

اگرچه این دو اصطلاح اغلب به جای یکدیگر استفاده می شوند، اما تفاوت هایی در هدف، نحوه تحلیل داده ها و نوع استفاده از نتایج دارند. جدول زیر مهم ترین تفاوت های آن ها را نشان می دهد.

معیار مقایسه	NDT	NDE
هدف	شناسایی عیب	ارزیابی وضعیت و تحلیل عیب
خروجی	وجود یا عدم وجود نقص	تحلیل، اندازه گیری و تصمیم گیری
تمرکز	آزمون	ارزیابی مهندسی
کاربرد	کنترل کیفیت	مدیریت سلامت تجهیزات
سطح تحلیل	پایه	پیشرفته

تفاوت در هدف و کاربرد

هدف اصلی NDT تشخیص وجود عیب در قطعه است؛ یعنی مشخص می شود که آیا ترک، حفره یا ناپیوستگی وجود دارد یا خیر. این اطلاعات معمولاً برای کنترل کیفیت در مراحل تولید یا بازرسی اولیه استفاده می شود.

در مقابل، NDE علاوه بر شناسایی عیب، به بررسی ابعاد، شدت، محل دقیق و تأثیر آن بر عملکرد قطعه می پردازد. در نتیجه، مهندسان می توانند درباره ادامه بهره برداری، تعمیر یا تعویض تجهیزات تصمیم گیری کنند. این موضوع مهم ترین بخش تفاوت NDT و NDE محسوب می شود.

تفاوت در روش تحلیل نتایج

در آزمون های NDT معمولاً نتیجه به صورت تأیید یا رد قطعه ارائه می شود. اپراتور وجود عیب را تشخیص داده و آن را ثبت می کند، اما لزوماً تحلیل مهندسی عمیقی روی داده ها انجام نمی شود.

در NDE، داده های حاصل از تجهیزات توسط متخصصان تحلیل شده و اطلاعاتی مانند اندازه عیب، نرخ رشد ترک، میزان کاهش ضخامت یا احتمال شکست قطعه استخراج می شود. این تحلیل ها نقش مهمی در برنامه ریزی تعمیرات و افزایش ایمنی تجهیزات دارند و یکی دیگر از جنبه های مهم تفاوت NDT و NDE به شمار می روند.

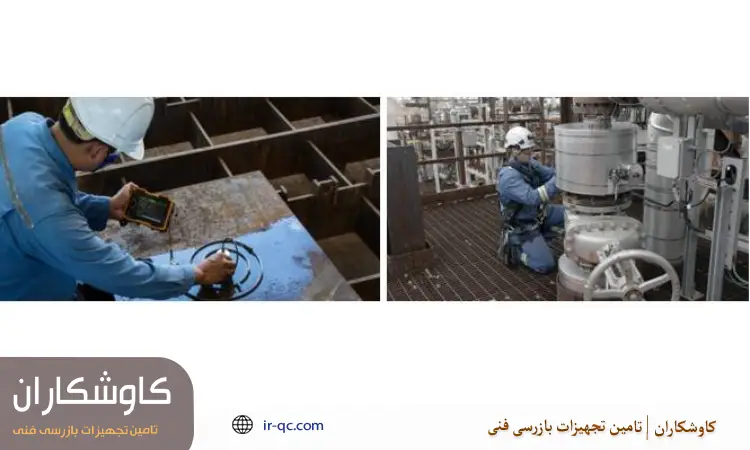

تفاوت در صنایع و پروژه های مورد استفاده

روش های NDT تقریباً در تمامی صنایع تولیدی، جوشکاری، ساخت مخازن، خطوط لوله و قطعات فلزی کاربرد دارند و بیشتر برای کنترل کیفیت محصولات استفاده می شوند.

در مقابل، NDE معمولاً در پروژه هایی به کار می رود که تحلیل دقیق وضعیت سازه اهمیت بالایی دارد؛ مانند نیروگاه ها، صنایع هوافضا، پالایشگاه ها، سکوهای دریایی و تجهیزات تحت فشار. در این صنایع، تنها تشخیص عیب کافی نیست و ارزیابی میزان خطر نیز ضروری است. همین موضوع یکی از کاربردی ترین نمونه های تفاوت NDT و NDE در پروژه های صنعتی محسوب می شود.

شباهت های NDT و NDE

با وجود تفاوت هایی که میان این دو مفهوم وجود دارد، NDT و NDE از نظر اصول اجرایی، تجهیزات و هدف کلی یعنی افزایش ایمنی و کیفیت، اشتراکات زیادی دارند. در هر دو روش، بازرسی بدون آسیب رساندن به قطعه انجام می شود و امکان بررسی وضعیت قطعات در حین بهره برداری یا پس از تولید فراهم است.

در بسیاری از پروژه های صنعتی، NDT و NDE در کنار یکدیگر استفاده می شوند؛ به این صورت که ابتدا آزمون غیرمخرب برای شناسایی عیب انجام شده و سپس نتایج آن برای ارزیابی مهندسی مورد تحلیل قرار می گیرد. به همین دلیل، شناخت تفاوت NDT و NDE در کنار آگاهی از شباهت های آن ها، به انتخاب صحیح روش بازرسی کمک می کند.

روش های مشترک در آزمون و ارزیابی

یکی از مهم ترین شباهت های NDT و NDE، استفاده از تجهیزات و تکنیک های مشابه است. در هر دو، از روش هایی مانند تست التراسونیک، رادیوگرافی، ذرات مغناطیسی، مایع نافذ و جریان گردابی برای بررسی سلامت قطعات استفاده می شود.

تفاوت اصلی در نحوه استفاده از اطلاعات به دست آمده است، نه در خود تجهیزات. به همین دلیل، بسیاری از دستگاه های بازرسی صنعتی هم در پروژه های NDT و هم در پروژه های NDE کاربرد دارند. این موضوع نشان می دهد که تفاوت NDT و NDE بیشتر در هدف و تحلیل داده ها است تا نوع تجهیزات مورد استفاده.

نقش هر دو در افزایش ایمنی و کیفیت

استفاده از روش های غیرمخرب باعث می شود عیوب قبل از تبدیل شدن به خرابی های جدی شناسایی شوند. این موضوع علاوه بر افزایش ایمنی کارکنان و تجهیزات، از توقف های ناخواسته خطوط تولید نیز جلوگیری می کند.

در صنایع حساس مانند نفت، گاز، پتروشیمی، نیروگاه و هوافضا، استفاده هم زمان از NDT و NDE به کاهش هزینه های تعمیرات، افزایش عمر تجهیزات و بهبود کیفیت محصولات کمک می کند. به همین دلیل، آشنایی با تفاوت NDT و NDE برای مهندسان بازرسی، کنترل کیفیت و نگهداری و تعمیرات اهمیت زیادی دارد.

چه روش هایی در NDT و NDE استفاده می شوند؟

روش های مختلفی برای انجام آزمون ها و ارزیابی های غیرمخرب وجود دارد که هر کدام برای نوع خاصی از عیوب و قطعات مناسب هستند. انتخاب روش مناسب به جنس قطعه، نوع عیب، ضخامت، شرایط بهره برداری و هدف بازرسی بستگی دارد.

جدول زیر، پرکاربردترین روش های مورد استفاده در NDT و NDE را مقایسه می کند.

روش	نام انگلیسی	مناسب برای	مهم ترین کاربرد
UT	Ultrasonic Testing	عیوب داخلی	اندازه گیری ضخامت و ترک های داخلی
MT	Magnetic Particle Testing	قطعات فرومغناطیس	ترک های سطحی و نزدیک سطح
PT	Penetrant Testing	سطوح غیرمتخلخل	ترک های باز سطحی
RT	Radiographic Testing	قطعات جوشکاری و ریخته گری	مشاهده ساختار داخلی

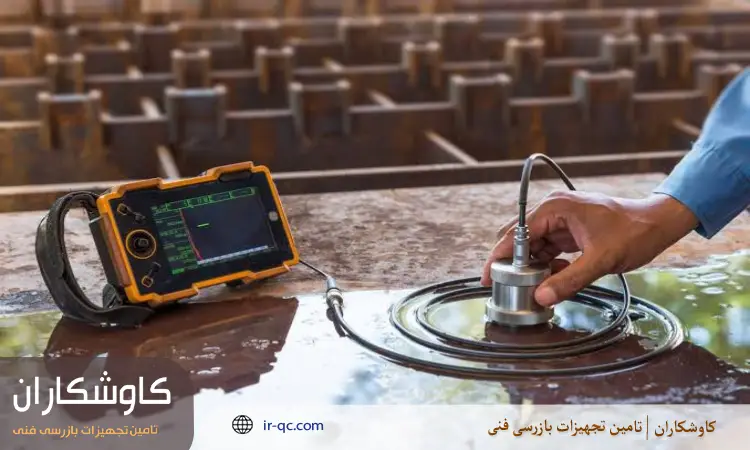

تست التراسونیک (UT)

تست التراسونیک یکی از دقیق ترین و پرکاربردترین روش های بازرسی غیرمخرب است. در این روش، امواج فراصوت به داخل قطعه ارسال شده و بازتاب آن ها برای شناسایی ترک ها، حفره ها و سایر ناپیوستگی های داخلی تحلیل می شود.

علاوه بر تشخیص عیب، این روش امکان اندازه گیری ضخامت، تعیین موقعیت دقیق نقص و ارزیابی میزان پیشرفت آسیب را نیز فراهم می کند. به همین دلیل، تست عیب یاب التراسونیک در هر دو حوزه NDT و NDE کاربرد گسترده ای دارد و یکی از بهترین نمونه ها برای درک تفاوت NDT و NDE محسوب می شود.

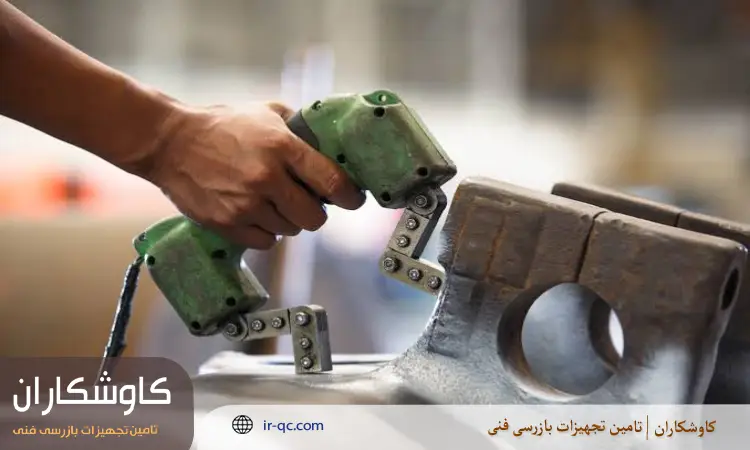

تست ذرات مغناطیسی (MT)

تست ذرات مغناطیسی برای قطعات ساخته شده از مواد فرومغناطیس مانند فولاد کاربرد دارد. در این روش، قطعه مغناطیس شده و سپس ذرات مغناطیسی روی سطح آن پاشیده می شوند. اگر ترک یا ناپیوستگی وجود داشته باشد، ذرات در محل عیب تجمع پیدا می کنند و محل نقص مشخص می شود.

این روش سرعت بالایی دارد و برای شناسایی ترک های سطحی و نزدیک به سطح بسیار مناسب است. در پروژه های کنترل کیفیت و همچنین ارزیابی سلامت تجهیزات، تست MT یکی از روش های رایج محسوب می شود.

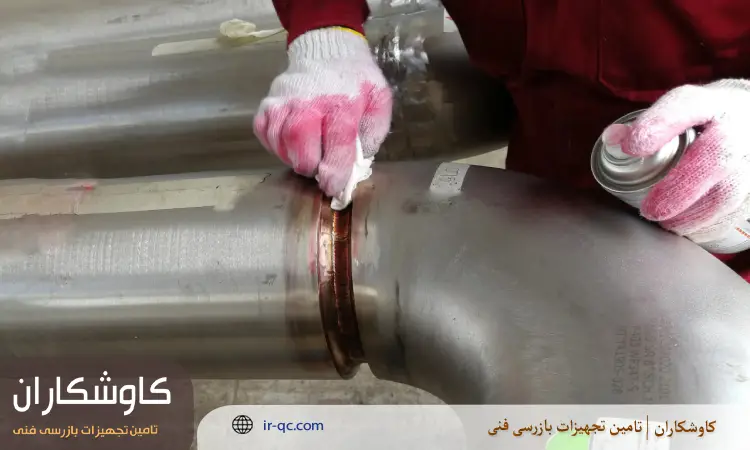

تست مایع نافذ (PT)

تست مایع نافذ یکی از ساده ترین و اقتصادی ترین روش های بازرسی غیرمخرب است. در این روش، مایع نافذ روی سطح قطعه قرار می گیرد و در صورت وجود ترک یا حفره های باز، به داخل آن ها نفوذ می کند. پس از پاک سازی سطح و استفاده از آشکارساز، محل عیب به وضوح قابل مشاهده خواهد بود.

این روش برای قطعات فلزی و غیرفلزی با سطح غیرمتخلخل مناسب است و بیشتر برای شناسایی عیوب سطحی استفاده می شود. اگرچه PT اطلاعات محدودی از عیوب داخلی ارائه می دهد، اما همچنان یکی از روش های مهم در آزمون های غیرمخرب به شمار می رود.

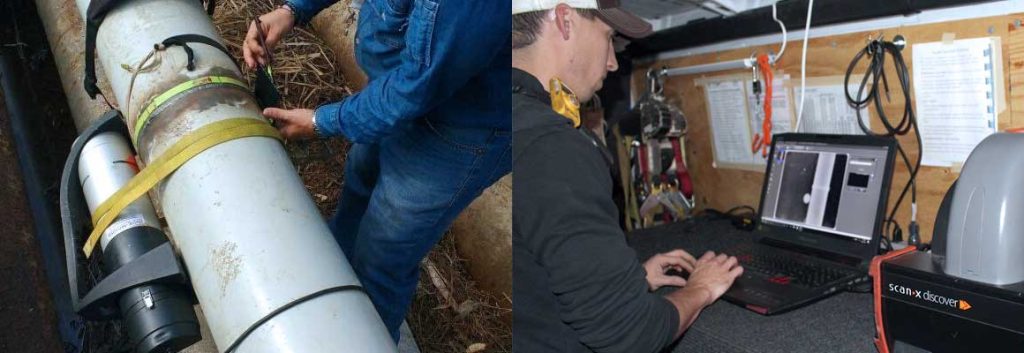

تست رادیوگرافی (RT)

در تست رادیوگرافی از پرتوهای ایکس یا گاما برای بررسی ساختار داخلی قطعه استفاده می شود. این پرتوها از قطعه عبور کرده و تصویر حاصل روی فیلم یا آشکارساز دیجیتال ثبت می شود. تفاوت در جذب پرتوها، محل عیوب داخلی مانند تخلخل، ترک یا عدم ذوب را مشخص می کند.

دقت بالا و امکان مشاهده ساختار داخلی از مهم ترین مزایای RT است. البته به دلیل استفاده از پرتوهای یونیزان، رعایت کامل اصول ایمنی در اجرای این روش ضروری است. تست رادیوگرافی در صنایع نفت، گاز، پتروشیمی و ساخت مخازن تحت فشار کاربرد گسترده ای دارد و نقش مهمی در هر دو فرآیند NDT و NDE ایفا می کند.

NDT یا NDE؛ کدام روش برای پروژه شما مناسب تر است؟

انتخاب بین NDT و NDE به نوع پروژه، هدف بازرسی و اطلاعات موردنیاز بستگی دارد. اگر هدف تنها تشخیص وجود یا عدم وجود عیب در یک قطعه باشد، انجام آزمون های NDT معمولاً کافی است. اما در پروژه هایی که تصمیم گیری درباره ادامه بهره برداری، تعمیر یا تعویض تجهیزات اهمیت دارد، ارزیابی دقیق تر به روش NDE انجام می شود.

در عمل، این دو مفهوم مکمل یکدیگر هستند و در بسیاری از صنایع به صورت هم زمان مورد استفاده قرار می گیرند. شناخت تفاوت NDT و NDE به مهندسان کمک می کند تا متناسب با شرایط پروژه، مناسب ترین روش بازرسی و تحلیل را انتخاب کنند.

انتخاب بر اساس نوع قطعه و هدف بازرسی

نوع قطعه، جنس متریال، ضخامت، شرایط کاری و اهمیت تجهیز از مهم ترین عوامل در انتخاب روش مناسب هستند. برای مثال، در کنترل کیفیت محصولات تولیدی معمولاً آزمون های NDT برای تشخیص عیوب کفایت می کنند، اما در تجهیزات تحت فشار، خطوط انتقال، مخازن ذخیره و سازه های حساس، ارزیابی کامل تری موردنیاز است.

در چنین شرایطی، داده های به دست آمده از آزمون ها تحلیل می شوند تا میزان خطر، ابعاد نقص و تأثیر آن بر عملکرد قطعه مشخص شود. این فرآیند نمونه ای از کاربرد عملی تفاوت NDT و NDE در پروژه های صنعتی است.

نقش تجهیزات پیشرفته در بهبود دقت ارزیابی

پیشرفت فناوری باعث شده تجهیزات بازرسی غیرمخرب دقت بسیار بیشتری نسبت به گذشته داشته باشند. دستگاه های دیجیتال امروزی قادرند تصاویر، سیگنال ها و داده های دقیق تری تولید کنند که تحلیل آن ها نیز ساده تر و قابل اعتمادتر است.

استفاده از نرم افزارهای پردازش داده، ثبت اطلاعات، ذخیره نتایج و امکان تهیه گزارش های دقیق، موجب شده فرآیند ارزیابی مهندسی با کیفیت بالاتری انجام شود. هرچه تجهیزات پیشرفته تر باشند، تشخیص صحیح تفاوت NDT و NDE در مرحله اجرا نیز ملموس تر خواهد بود؛ زیرا اطلاعات خام آزمون به داده های قابل تحلیل تبدیل می شوند.

نقش تجهیزات NDT در انجام ارزیابی های NDE

تمامی ارزیابی های NDE بر پایه اطلاعاتی انجام می شوند که توسط تجهیزات NDT جمع آوری شده اند. به عبارت دیگر، بدون تجهیزات دقیق آزمون غیرمخرب، انجام تحلیل های مهندسی و تصمیم گیری درباره وضعیت سلامت قطعات امکان پذیر نخواهد بود.

به همین دلیل، کیفیت تجهیزات بازرسی، دقت اندازه گیری و کالیبراسیون صحیح آن ها نقش مستقیمی در صحت نتایج ارزیابی دارد و یکی از عوامل کلیدی در موفقیت پروژه های صنعتی محسوب می شود.

استفاده از عیب یاب التراسونیک در ارزیابی غیرمخرب

عیب یاب التراسونیک یکی از مهم ترین تجهیزات مورد استفاده در صنایع مختلف است. این دستگاه با ارسال امواج فراصوت به داخل قطعه و تحلیل بازتاب آن ها، امکان شناسایی ترک ها، حفره ها، ناپیوستگی ها و اندازه گیری ضخامت را فراهم می کند.

در آزمون های NDT از این دستگاه برای تشخیص عیب استفاده می شود، اما در فرآیند NDE داده های ثبت شده توسط عیب یاب برای اندازه گیری ابعاد نقص، تعیین محل دقیق عیب و تحلیل وضعیت سلامت قطعه مورد بررسی قرار می گیرند. این موضوع به خوبی نشان می دهد که تفاوت NDT و NDE بیشتر در نحوه استفاده از اطلاعات حاصل از تجهیزات است، نه در خود تجهیزات.

اهمیت انتخاب تجهیزات دقیق و کالیبره در بازرسی صنعتی

حتی پیشرفته ترین روش های بازرسی نیز بدون استفاده از تجهیزات دقیق و کالیبره، نتایج قابل اعتمادی ارائه نخواهند داد. تجهیزات کالیبره شده باعث کاهش خطاهای اندازه گیری، افزایش تکرارپذیری نتایج و بهبود کیفیت گزارش های بازرسی می شوند.

همچنین انجام کالیبراسیون دوره ای، نگهداری صحیح دستگاه ها و آموزش اپراتورها، از مهم ترین عوامل موفقیت در پروژه های NDT و NDE به شمار می روند. استفاده از تجهیزات استاندارد، علاوه بر افزایش دقت بازرسی، ریسک تصمیم گیری های اشتباه را نیز کاهش می دهد.

سخن پایانی

اگرچه اصطلاحات NDT و NDE گاهی به جای یکدیگر استفاده می شوند، اما تفاوت های مهمی از نظر هدف، نحوه تحلیل داده ها و کاربرد دارند. NDT بیشتر بر شناسایی عیوب تمرکز دارد، در حالی که NDE اطلاعات حاصل از آزمون را برای ارزیابی وضعیت قطعه و تصمیم گیری مهندسی به کار می گیرد.

شناخت دقیق تفاوت NDT و NDE به مهندسان، کارشناسان کنترل کیفیت و مدیران پروژه کمک می کند تا مناسب ترین روش بازرسی را انتخاب کرده و با استفاده از تجهیزات دقیق و استاندارد، ایمنی، کیفیت و قابلیت اطمینان تجهیزات صنعتی را افزایش دهند.

سوالات متداول تفاوت NDT و NDE

1. تفاوت اصلی NDT و NDE چیست؟
   NDT برای شناسایی عیوب بدون آسیب به قطعه استفاده می شود، در حالی که NDE علاوه بر تشخیص عیب، به تحلیل، اندازه گیری و ارزیابی وضعیت قطعه نیز می پردازد.
2. آیا تجهیزات NDT و NDE با یکدیگر متفاوت هستند؟
   خیر. در بسیاری از موارد، هر دو از تجهیزات یکسانی مانند دستگاه التراسونیک، رادیوگرافی یا مایع نافذ استفاده می کنند و تفاوت اصلی در نحوه تحلیل داده ها است.
3. کدام صنایع بیشتر از NDT و NDE استفاده می کنند؟
   صنایع نفت و گاز، پتروشیمی، نیروگاه ها، هوافضا، خودروسازی، ساخت مخازن تحت فشار، خطوط لوله و صنایع فولاد از مهم ترین کاربران این روش ها هستند.
4. چرا کالیبراسیون تجهیزات بازرسی اهمیت دارد؟
   کالیبراسیون باعث افزایش دقت اندازه گیری، کاهش خطا، تکرارپذیری نتایج و اطمینان از صحت گزارش های بازرسی می شود.
