در صنایع مختلف مانند نفت و گاز، پتروشیمی، ساخت وساز و تولید قطعات فلزی، اطمینان از سلامت تجهیزات اهمیت بسیار بالایی دارد. وجود ترک ها یا عیوب پنهان در قطعات فلزی می تواند در بلندمدت منجر به شکست سازه، توقف تولید یا حتی حوادث جدی شود. به همین دلیل، روش های تست غیرمخرب (NDT) به عنوان یکی از مهم ترین ابزارهای کنترل کیفیت مورد استفاده قرار می گیرند.
یکی از روش های رایج در این حوزه، استفاده از یوک مغناطیسی در تست ذرات مغناطیسی است. این روش به دلیل سرعت بالا، هزینه مناسب و دقت قابل قبول در تشخیص عیوب سطحی، کاربرد گسترده ای در صنایع دارد. با این حال، این سؤال مهم همواره مطرح است که آیا این روش می تواند تمام ترک ها را شناسایی کند یا محدودیت هایی دارد.
برای پاسخ دقیق به این سؤال، ابتدا باید عملکرد این روش و اصول آن را به خوبی شناخت و سپس محدودیت ها و توانایی های آن را بررسی کرد. در این مقاله با یک رویکرد تخصصی به بررسی یوک مغناطیسی و قابلیت های آن در تشخیص ترک ها پرداخته می شود.
یوک مغناطیسی چیست؟
دستگاه یوک مغناطیسی (Magnetic Yoke) یکی از ابزارهای اصلی در روش تست ذرات مغناطیسی یا MPI (Magnetic Particle Inspection) است. این دستگاه با ایجاد یک میدان مغناطیسی در قطعه فلزی، امکان شناسایی عیوب سطحی و نزدیک به سطح را فراهم می کند.

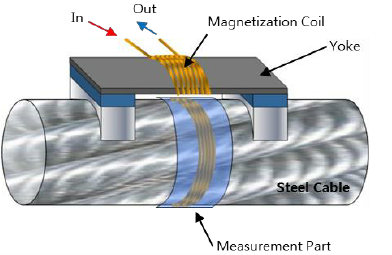

ساختار یوک معمولاً شامل یک هسته آهنی و دو بازوی قابل تماس است که روی سطح قطعه قرار می گیرد. با عبور جریان الکتریکی از سیم پیچ داخلی، میدان مغناطیسی در قطعه ایجاد می شود. اگر در مسیر این میدان، ترک یا ناپیوستگی وجود داشته باشد، میدان دچار نشت شده و این نشت باعث تجمع ذرات مغناطیسی در محل عیب می شود.
این تجمع ذرات به صورت یک نشانه قابل مشاهده ظاهر می شود که اپراتور می تواند آن را تشخیص دهد. همین ویژگی باعث شده یوک مغناطیسی یکی از روش های محبوب برای بازرسی سریع قطعات فلزی باشد.
در فرآیند بررسی یوک مغناطیسی باید توجه داشت که این روش تنها برای مواد فرومغناطیس مانند فولاد قابل استفاده است و روی مواد غیرمغناطیسی مانند آلومینیوم یا مس کاربرد ندارد.
عملکرد یوک مغناطیسی در تشخیص ترک ها چگونه است؟
عملکرد یوک مغناطیسی بر پایه ایجاد و کنترل میدان مغناطیسی در قطعه فلزی است. زمانی که یک ترک یا ناپیوستگی در ساختار فلز وجود دارد، مسیر خطوط میدان مغناطیسی دچار اختلال می شود. این اختلال باعث ایجاد نشتی شار مغناطیسی در سطح قطعه می شود.
اصول تست ذرات مغناطیسی (MPI) در شناسایی عیوب سطحی
در تست MPI، ابتدا قطعه مورد نظر مغناطیسی می شود. سپس ذرات مغناطیسی (معمولاً پودر آهن یا ذرات فلورسنت) روی سطح پاشیده می شوند. این ذرات در محل هایی که نشتی میدان وجود دارد تجمع پیدا می کنند و الگوی قابل مشاهده ای از ترک یا عیب ایجاد می کنند.
این روش به ویژه برای شناسایی ترک های سطحی بسیار مؤثر است و در بسیاری از صنایع برای بازرسی جوش ها، قطعات ریخته گری و قطعات تحت تنش استفاده می شود. در فرآیند بررسی یوک مغناطیسی این نکته اهمیت دارد که حساسیت روش به جهت میدان مغناطیسی و نوع ترک بستگی دارد.
نقش میدان مغناطیسی در آشکارسازی ترک ها
میدان مغناطیسی نقش اصلی را در عملکرد این روش ایفا می کند. زمانی که خطوط میدان در یک قطعه فلزی جریان پیدا می کنند، در حالت عادی مسیر یکنواختی دارند. اما وجود ترک یا حفره باعث می شود این خطوط از مسیر اصلی منحرف شوند.
این انحراف باعث ایجاد نشتی شار مغناطیسی در سطح قطعه می شود. ذرات مغناطیسی که روی سطح پاشیده شده اند، در این نواحی تجمع پیدا می کنند و به صورت خطوط یا نقاط مشخص، محل عیب را نشان می دهند.
در نتیجه، هرچه شدت میدان و جهت آن مناسب تر باشد، احتمال شناسایی ترک ها افزایش پیدا می کند. با این حال، همین وابستگی به میدان مغناطیسی یکی از عواملی است که در محدودیت های این روش نیز نقش دارد.
آیا یوک مغناطیسی قادر به تشخیص همه ترک ها است؟
پاسخ به این سؤال در یک جمله ساده نیست. اگرچه یوک مغناطیسی ابزار بسیار مؤثری برای تشخیص برخی انواع ترک ها است، اما نمی تواند تمام ترک ها را شناسایی کند. توانایی این روش به عوامل مختلفی مانند عمق ترک، جهت آن، نوع ماده و شرایط سطح بستگی دارد. در ادامه، محدودیت ها و توانایی های این روش را دقیق تر بررسی می کنیم.
ترک های سطحی در مقابل ترک های زیرسطحی
یکی از مهم ترین تفاوت ها در عملکرد یوک مغناطیسی، تفاوت بین ترک های سطحی و زیرسطحی است. این روش در شناسایی ترک های سطحی عملکرد بسیار خوبی دارد، زیرا نشتی میدان مغناطیسی به راحتی در سطح قابل مشاهده است.
اما در مورد ترک های زیرسطحی، حساسیت روش کاهش پیدا می کند. هرچه ترک از سطح فاصله بیشتری داشته باشد، شدت نشتی میدان کمتر شده و احتمال تشخیص آن کاهش می یابد. به همین دلیل در بررسی یوک مغناطیسی باید همیشه نوع و موقعیت ترک در نظر گرفته شود، زیرا این عامل تأثیر مستقیمی بر دقت نتایج دارد.
محدودیت های روش یوک مغناطیسی در شناسایی عیوب عمیق
یکی از مهم ترین محدودیت های این روش، عدم توانایی در تشخیص عیوب عمیق یا داخلی قطعه است. از آنجا که این روش بر پایه نشتی میدان در سطح عمل می کند، ترک هایی که در عمق فلز قرار دارند ممکن است اصلاً قابل شناسایی نباشند.
همچنین جهت ترک نسبت به میدان مغناطیسی نیز اهمیت دارد. اگر ترک موازی با خطوط میدان باشد، احتمال تشخیص آن کاهش پیدا می کند. این موضوع یکی از چالش های مهم در استفاده از یوک مغناطیسی است.
عواملی که دقت تست را تحت تأثیر قرار می دهند
دقت تست یوک مغناطیسی به عوامل مختلفی بستگی دارد که باید در هنگام انجام بازرسی مورد توجه قرار گیرند. برخی از مهم ترین این عوامل عبارت اند از:
- شدت و جهت میدان مغناطیسی
- نوع و اندازه ذرات مغناطیسی
- تمیزی سطح قطعه
- مهارت اپراتور
- شرایط محیطی مانند نور و دما
در صورت عدم رعایت هر یک از این عوامل، احتمال خطا در نتایج افزایش پیدا می کند و ممکن است برخی ترک ها شناسایی نشوند یا به اشتباه به عنوان عیب گزارش شوند. در نتیجه، در بررسی یوک مغناطیسی همواره باید این نکته در نظر گرفته شود که دقت روش به شرایط اجرایی وابسته است.
مزایا و معایب استفاده از یوک مغناطیسی در بازرسی
روش یوک مغناطیسی به عنوان یکی از پرکاربردترین تکنیک های تست غیرمخرب (NDT)، همواره در صنایع مختلف مورد توجه بوده است. این روش به دلیل سرعت بالا و سادگی اجرا، در بازرسی های میدانی و کنترل کیفیت قطعات فلزی جایگاه ویژه ای دارد. با این حال، مانند هر روش دیگری، در کنار مزایا دارای محدودیت هایی نیز هست که در ادامه به صورت دقیق بررسی می شود. در فرآیند بررسی یوک مغناطیسی شناخت این مزایا و معایب اهمیت زیادی دارد.
مزایای روش MPI در صنعت
یکی از مهم ترین مزایای یوک مغناطیسی، سرعت بالای انجام تست و امکان بازرسی قطعات در محل است. این روش نیاز به تجهیزات پیچیده یا آماده سازی طولانی ندارد و می توان آن را به راحتی در محیط های صنعتی یا کارگاهی اجرا کرد.
از دیگر مزایای مهم این روش، حساسیت بالا در تشخیص ترک های سطحی و نزدیک به سطح است. یوک مغناطیسی می تواند حتی ترک های بسیار ریز را در قطعات فولادی شناسایی کند که با چشم غیرمسلح قابل مشاهده نیستند.
همچنین هزینه پایین اجرای این روش نسبت به بسیاری از تکنیک های پیشرفته تر مانند رادیوگرافی یا اولتراسونیک، باعث شده در بسیاری از پروژه ها گزینه ای اقتصادی محسوب شود. در پروژه هایی که نیاز به بازرسی گسترده وجود دارد، این موضوع اهمیت بیشتری پیدا می کند.
سادگی آموزش و استفاده نیز یکی دیگر از مزایای مهم این روش است. اپراتور می تواند پس از آموزش نسبی، به سرعت با اصول کار آشنا شود و عملیات بازرسی را انجام دهد.
در مجموع، در بررسی یوک مغناطیسی می توان گفت این روش برای بازرسی سریع، اقتصادی و مناسب ترک های سطحی یکی از بهترین گزینه ها در صنایع فلزی محسوب می شود.
محدودیت ها و خطاهای احتمالی در تشخیص
در کنار مزایا، یوک مغناطیسی دارای محدودیت هایی است که باید به طور جدی مورد توجه قرار گیرد. یکی از مهم ترین محدودیت ها، عدم توانایی در تشخیص عیوب عمقی یا داخلی قطعه است. این روش تنها بر اساس نشتی میدان مغناطیسی در سطح عمل می کند و ترک های عمیق ممکن است شناسایی نشوند.
همچنین جهت ترک نسبت به میدان مغناطیسی تأثیر زیادی بر دقت نتایج دارد. اگر ترک در راستای خطوط میدان قرار گیرد، احتمال تشخیص آن کاهش می یابد و ممکن است از دید اپراتور پنهان بماند.
از دیگر محدودیت ها می توان به وابستگی شدید به مهارت اپراتور اشاره کرد. تفسیر نتایج در این روش تا حد زیادی تجربی است و خطای انسانی می تواند منجر به تشخیص اشتباه شود.
شرایط سطح قطعه نیز نقش مهمی در دقت نتایج دارد. وجود رنگ، آلودگی، زنگ زدگی یا پوشش های سطحی می تواند مانع از عملکرد صحیح ذرات مغناطیسی شود.
به همین دلیل، در بررسی یوک مغناطیسی همواره تأکید می شود که این روش باید در کنار سایر روش های تست غیرمخرب مورد استفاده قرار گیرد تا احتمال خطا کاهش یابد.
مقایسه یوک مغناطیسی با سایر روش های تست غیرمخرب
برای درک بهتر جایگاه یوک مغناطیسی، لازم است آن را با سایر روش های تست غیرمخرب مانند اولتراسونیک (UT) و رادیوگرافی (RT) مقایسه کنیم. هر یک از این روش ها دارای ویژگی ها، مزایا و محدودیت های خاص خود هستند و انتخاب آن ها به نوع عیب و شرایط بازرسی بستگی دارد.

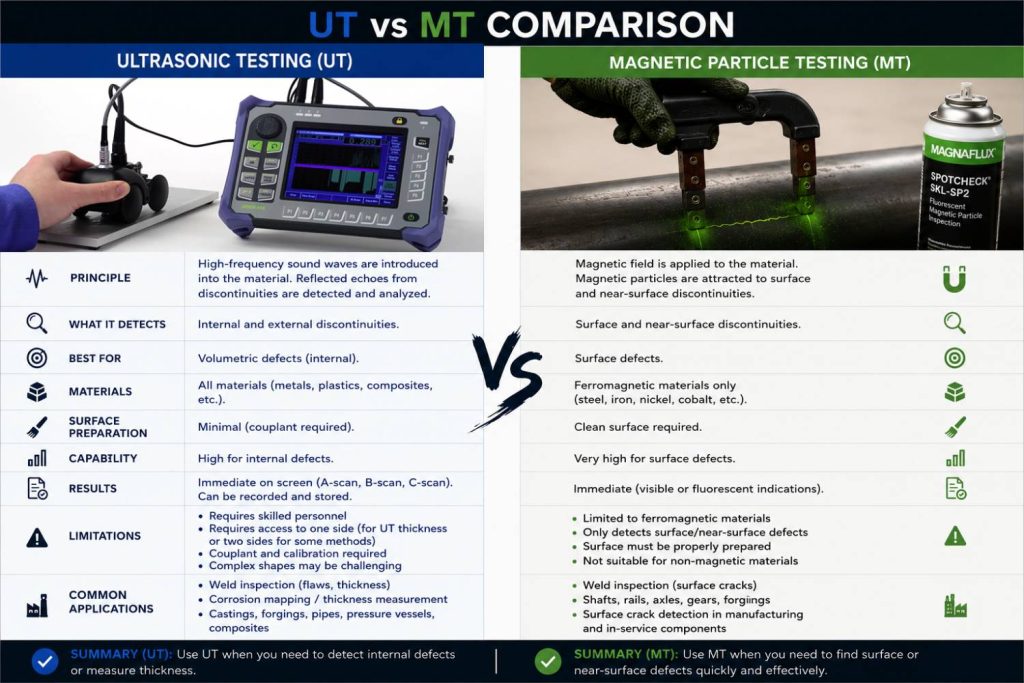

مقایسه با تست اولتراسونیک (UT)
تست عیب یاب اولتراسونیک یکی از دقیق ترین روش های تشخیص عیوب داخلی در قطعات فلزی است. در این روش از امواج صوتی با فرکانس بالا برای شناسایی ترک ها و ناپیوستگی های داخلی استفاده می شود.
در مقایسه با یوک مغناطیسی، روش UT توانایی بسیار بالاتری در شناسایی عیوب عمقی دارد. در حالی که یوک مغناطیسی بیشتر برای ترک های سطحی مناسب است، اولتراسونیک می تواند عیوب داخلی را نیز با دقت بالا تشخیص دهد.
با این حال، اجرای تست UT نیازمند تجهیزات پیشرفته تر و اپراتور متخصص تر است و هزینه آن نیز معمولاً بالاتر از یوک مغناطیسی است. بنابراین، در بسیاری از پروژه ها این دو روش به صورت مکمل استفاده می شوند.

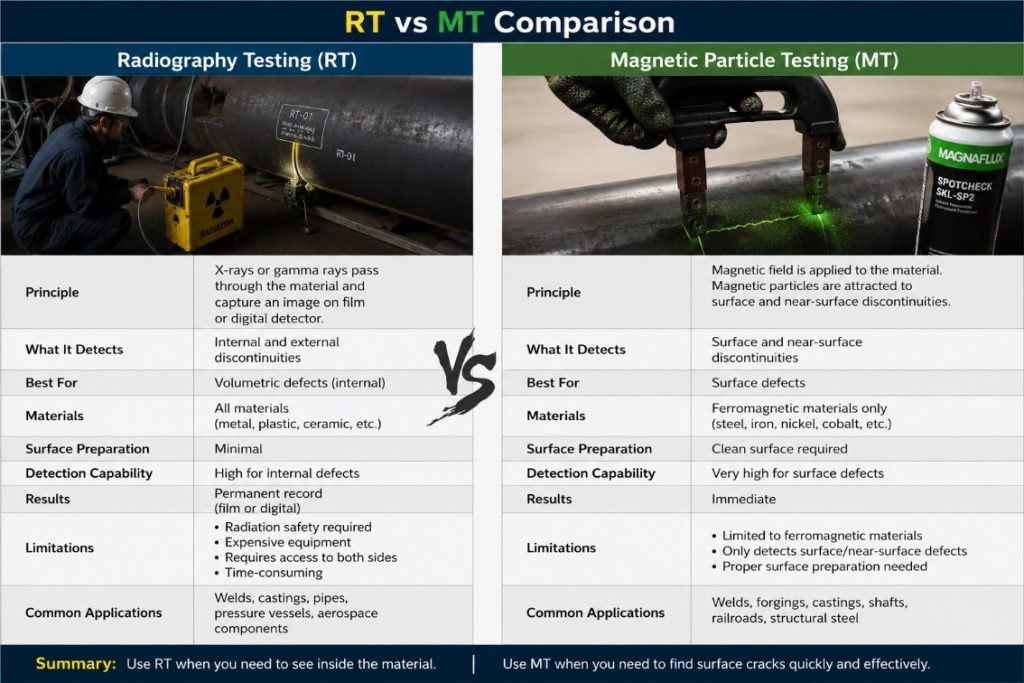

مقایسه با رادیوگرافی (RT)
رادیوگرافی صنعتی یکی دیگر از روش های دقیق تست غیرمخرب است که با استفاده از اشعه X یا گاما، تصویر داخلی قطعه را ثبت می کند. این روش توانایی شناسایی انواع عیوب داخلی مانند ترک ها، حفره ها و تخلخل ها را دارد.
در مقایسه با یوک مغناطیسی، رادیوگرافی دقت بسیار بالاتری در تشخیص عیوب داخلی دارد، اما در مقابل هزینه بالا، زمان بر بودن و نیاز به رعایت مسائل ایمنی پرتویی از محدودیت های آن محسوب می شود.
یوک مغناطیسی در مقابل، سریع تر، ارزان تر و ساده تر است، اما تنها به عیوب سطحی محدود می شود. به همین دلیل، انتخاب بین این دو روش به نوع پروژه و سطح دقت مورد نیاز بستگی دارد.
جمع بندی
یوک مغناطیسی یکی از مهم ترین و پرکاربردترین روش های تست غیرمخرب در صنایع مختلف است که به طور ویژه برای شناسایی ترک های سطحی و نزدیک به سطح در قطعات فرومغناطیس مورد استفاده قرار می گیرد. این روش به دلیل سرعت بالا، هزینه کم و سهولت استفاده، جایگاه ویژه ای در بازرسی های صنعتی دارد.
با این حال، همان طور که در بررسی یوک مغناطیسی مشاهده شد، این روش قادر به تشخیص همه ترک ها نیست و محدودیت هایی مانند عدم شناسایی عیوب عمیق، وابستگی به جهت میدان و تأثیر شرایط سطحی دارد.
به همین دلیل، استفاده از یوک مغناطیسی معمولاً در کنار سایر روش های تست غیرمخرب مانند اولتراسونیک و رادیوگرافی توصیه می شود تا دقت و اطمینان نتایج افزایش یابد. در نهایت می توان گفت یوک مغناطیسی ابزاری بسیار مؤثر برای بازرسی سریع و اقتصادی است، اما برای ارزیابی کامل سلامت قطعات، به تنهایی کافی نیست.
سوالات متداول بررسی یوک مغناطیسی
- آیا یوک مغناطیسی می تواند همه انواع ترک ها را تشخیص دهد؟
خیر. این روش بیشتر برای ترک های سطحی و نزدیک به سطح مناسب است و ترک های عمیق یا داخلی را به طور کامل شناسایی نمی کند. - یوک مغناطیسی برای چه موادی قابل استفاده است؟
این روش تنها برای مواد فرومغناطیس مانند فولاد قابل استفاده است و برای آلومینیوم، مس و سایر فلزات غیرمغناطیسی کاربرد ندارد. - آیا دقت یوک مغناطیسی به اپراتور وابسته است؟
بله. تفسیر نتایج تا حد زیادی به تجربه و مهارت اپراتور بستگی دارد و خطای انسانی می تواند بر دقت نتایج تأثیر بگذارد. - بهترین جایگزین یوک مغناطیسی برای تشخیص عیوب داخلی چیست؟
تست اولتراسونیک (UT) و رادیوگرافی (RT) از بهترین روش ها برای شناسایی عیوب داخلی قطعات فلزی هستند.
