در سیستم های صنعتی، تأسیساتی و انتقال سیالات، لوله ها یکی از حیاتی ترین اجزا محسوب می شوند که وظیفه انتقال آب، نفت، گاز و سایر سیالات را بر عهده دارند. یکی از مهم ترین چالش هایی که عملکرد و عمر مفید این تجهیزات را تهدید می کند، پدیده خوردگی است. خوردگی می تواند به تدریج باعث کاهش ضخامت دیواره لوله، نشتی، افت فشار و حتی شکست کامل سیستم شود.
شناخت دقیق انواع خوردگی لوله و علل آن نقش بسیار مهمی در پیشگیری، نگهداری و افزایش عمر تجهیزات دارد. زمانی که ماهیت خوردگی به درستی شناخته شود، می توان از روش های مناسب برای کنترل و کاهش آن استفاده کرد و از هزینه های سنگین تعمیرات جلوگیری نمود.
در این مقاله به بررسی جامع انواع خوردگی در لوله ها، دلایل ایجاد آن، عوامل تشدیدکننده و روش های پیشگیری پرداخته می شود تا دید کاملی نسبت به این پدیده مخرب ایجاد شود.

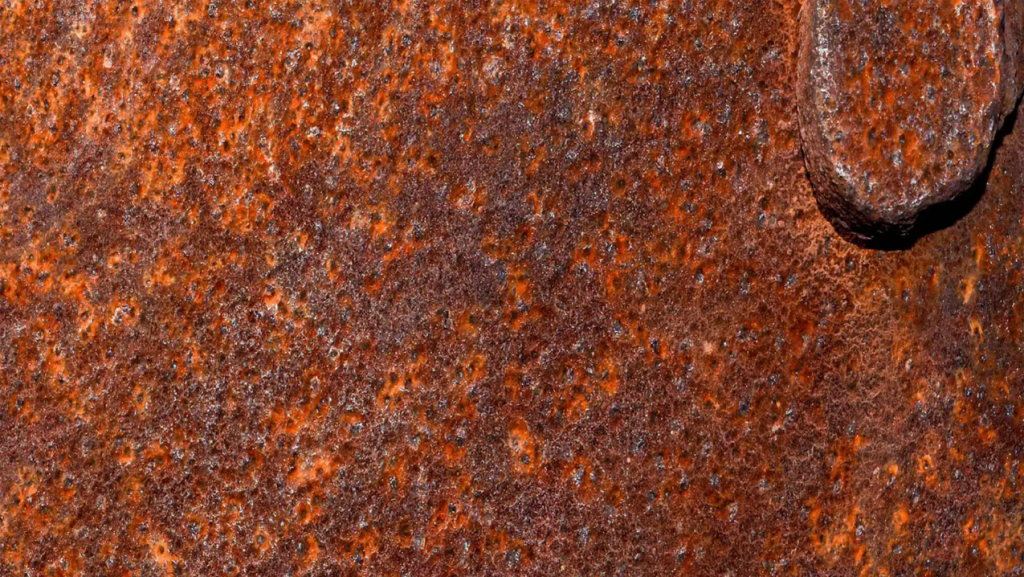

خوردگی لوله چیست و چرا اتفاق می افتد؟
خوردگی، تخریب تدریجی فلز یا آلیاژ در اثر واکنشهای شیمیایی یا الکتروشیمیایی با محیط است. این فرآیند معمولاً در حضور آب، اکسیژن، نمک ها یا مواد شیمیایی خورنده رخ می دهد و به مرور زمان ساختار فلز را ضعیف می کند.
در واقع، زمانی که فلز لوله در تماس با محیط خورنده قرار می گیرد، یک واکنش الکتروشیمیایی بین سطح فلز و عوامل محیطی شکل می گیرد که باعث از بین رفتن تدریجی فلز می شود. این فرآیند ممکن است بسیار آهسته یا در برخی شرایط خاص بسیار سریع باشد.
انواع خوردگی رایج در لوله ها کدام اند؟
خوردگی در لوله ها به شکل های مختلفی ظاهر می شود که هر کدام ویژگی ها، مکانیزم و شدت متفاوتی دارند. شناخت این انواع کمک می کند تا بتوان روش مناسب کنترل و پیشگیری را انتخاب کرد. در ادامه، مهم ترین انواع خوردگی در سیستم های لوله کشی را بررسی می کنیم.
خوردگی یکنواخت (Uniform Corrosion)
خوردگی یکنواخت یکی از ساده ترین و رایج ترین انواع خوردگی است که در آن سطح داخلی یا خارجی لوله به صورت یکسان و تدریجی دچار تخریب می شود. در این نوع خوردگی، کاهش ضخامت دیواره لوله به صورت یکنواخت در تمام سطح اتفاق می افتد.
این نوع خوردگی معمولاً در محیط هایی رخ می دهد که شرایط خورندگی به طور یکنواخت در کل سطح لوله وجود دارد. برای مثال، تماس مداوم فلز با آب یا رطوبت می تواند به مرور زمان باعث ایجاد این نوع آسیب شود.
اگرچه خوردگی یکنواخت نسبت به سایر انواع خوردگی قابل پیش بینی تر است، اما در صورت عدم کنترل می تواند به کاهش شدید ضخامت لوله و در نهایت شکست سیستم منجر شود. در بررسی انواع خوردگی لوله و علل آن این نوع خوردگی به دلیل شیوع بالا اهمیت ویژه ای دارد.

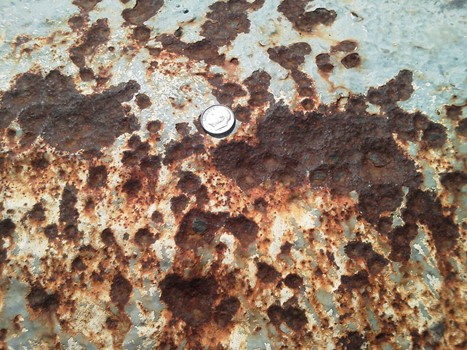

خوردگی حفره ای (Pitting Corrosion)
خوردگی حفره ای یکی از خطرناک ترین انواع خوردگی است که به صورت موضعی و در نقاط کوچک سطح لوله ایجاد می شود. در این حالت، به جای کاهش یکنواخت سطح، حفره های عمیق و موضعی روی فلز شکل می گیرد.
این نوع خوردگی معمولاً در حضور یون های کلرید و محیط های خورنده شدید رخ می دهد و به دلیل ماهیت پنهان خود، تشخیص آن دشوار است. ممکن است سطح لوله در ظاهر سالم به نظر برسد، اما در عمق، آسیب های جدی وجود داشته باشد.
خوردگی حفره ای می تواند به سرعت به سوراخ شدن لوله منجر شود، به همین دلیل از نظر ایمنی بسیار خطرناک محسوب می شود. در بسیاری از سیستم های صنعتی، این نوع خوردگی یکی از مهم ترین عوامل نشتی ناگهانی است.

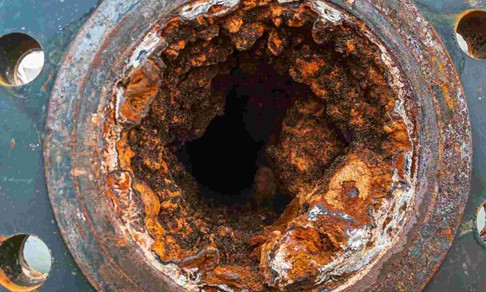

خوردگی گالوانیکی (Galvanic Corrosion)
خوردگی گالوانیکی زمانی رخ می دهد که دو فلز متفاوت در حضور یک الکترولیت با یکدیگر در تماس الکتریکی قرار بگیرند. در این شرایط، یکی از فلزات به عنوان آند عمل کرده و سریع تر دچار خوردگی می شود.
این نوع خوردگی معمولاً در سیستم هایی مشاهده می شود که از ترکیب چند جنس فلزی مختلف در ساخت لوله ها یا اتصالات استفاده شده است. اختلاف پتانسیل الکتروشیمیایی بین فلزات عامل اصلی این نوع تخریب است.
در بررسی انواع خوردگی لوله و علل آن، خوردگی گالوانیکی به عنوان یکی از مشکلات رایج در طراحی های غیراصولی شناخته می شود که با انتخاب صحیح متریال قابل پیشگیری است.

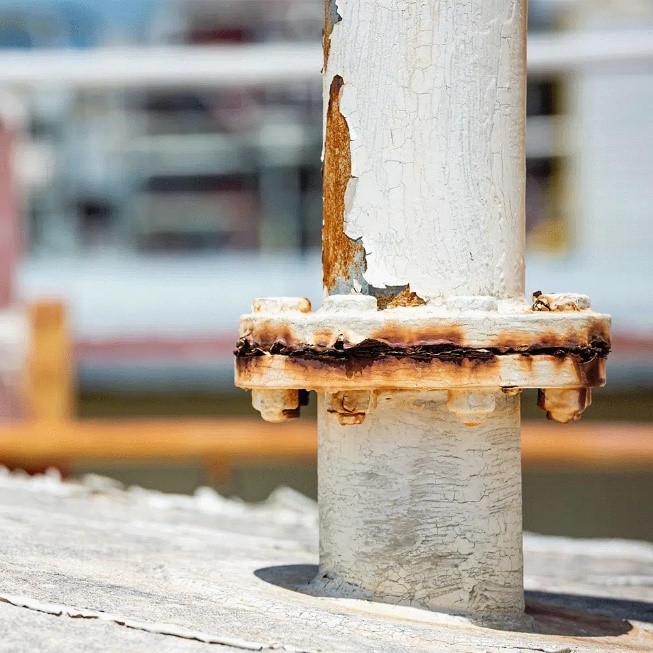

خوردگی شکافی (Crevice Corrosion)
خوردگی شکافی در نواحی ایجاد می شود که جریان سیال در آن ها محدود است یا شکاف های کوچک و محصور وجود دارد. این نقاط معمولاً در محل اتصالات، زیر واشرها یا درزهای بین قطعات فلزی ایجاد می شوند.
در این نواحی، به دلیل کاهش جریان سیال و تجمع مواد خورنده، شرایط برای شروع خوردگی فراهم می شود. این نوع خوردگی نیز مانند خوردگی حفره ای به صورت موضعی است و ممکن است در ابتدا قابل مشاهده نباشد. خوردگی شکافی به خصوص در سیستم هایی که دارای طراحی پیچیده یا اتصالات متعدد هستند، اهمیت زیادی دارد.

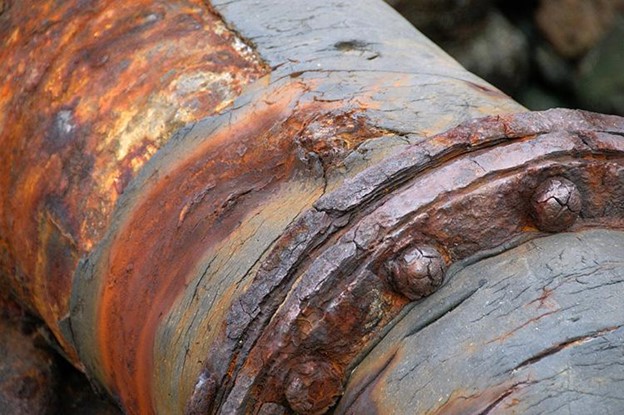

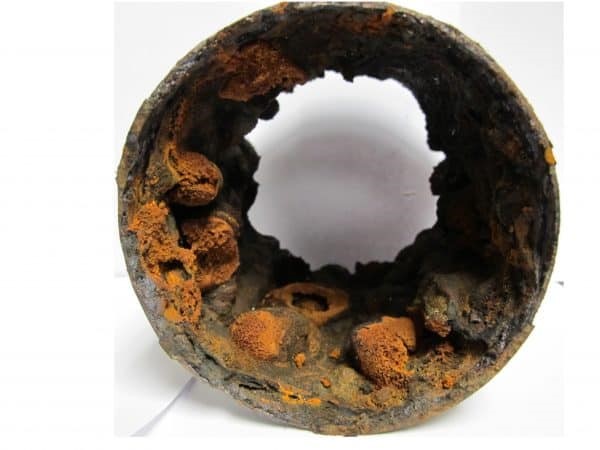

خوردگی تنشی (Stress Corrosion Cracking)
خوردگی تنشی یکی از پیچیده ترین و خطرناک ترین انواع خوردگی در سیستم های لوله کشی است که زمانی رخ می دهد که تنش مکانیکی و محیط خورنده به صورت هم زمان وجود داشته باشند. در این حالت، فلز تحت فشار یا کشش قرار دارد و در کنار آن، محیط شیمیایی مناسب برای خوردگی نیز فراهم است.
این نوع خوردگی معمولاً باعث ایجاد ترک های ریز و عمیق در ساختار فلز می شود که ممکن است در ابتدا قابل مشاهده نباشند. با گذشت زمان، این ترک ها گسترش یافته و می توانند منجر به شکست ناگهانی لوله شوند. ویژگی مهم خوردگی تنشی این است که بدون کاهش محسوس ضخامت کلی لوله نیز می تواند باعث خرابی کامل شود.
در بررسی انواع خوردگی لوله و علل آن، این نوع خوردگی به دلیل ماهیت پنهان و خطر شکست ناگهانی، اهمیت بسیار بالایی دارد و معمولاً در صنایع حساس مانند نفت، گاز و نیروگاهی مورد توجه ویژه قرار می گیرد.
خوردگی میکروبی (MIC)
خوردگی میکروبی یا Microbiologically Influenced Corrosion زمانی رخ می دهد که فعالیت میکروارگانیسم ها مانند باکتری ها، قارچ ها و جلبک ها در سطح داخلی یا خارجی لوله باعث تسریع فرآیند خوردگی شود. این نوع خوردگی بیشتر در محیط های مرطوب یا سیستم هایی که آب در آن ها جریان دارد مشاهده می شود.
میکروارگانیسم ها با ایجاد لایه های زیستی (Biofilm) روی سطح لوله، شرایط را برای تمرکز مواد خورنده فراهم می کنند. این لایه ها می توانند باعث ایجاد اختلاف غلظت اکسیژن و در نتیجه آغاز واکنش های خوردگی شوند.
خوردگی میکروبی معمولاً در سیستم های آب رسانی، مخازن ذخیره آب، خطوط انتقال و حتی در برخی صنایع نفتی دیده می شود. در بسیاری از موارد، این نوع خوردگی به صورت موضعی و شدید ظاهر می شود و می تواند باعث ایجاد حفره های عمیق در سطح فلز گردد.
روش های تشخیص و ارزیابی خوردگی در لوله ها
تشخیص به موقع خوردگی یکی از مهم ترین اقدامات در نگهداری سیستم های لوله کشی است. اگر خوردگی در مراحل اولیه شناسایی شود، می توان از بروز خسارات جدی جلوگیری کرد و هزینه های تعمیر و تعویض را به طور قابل توجهی کاهش داد.
روش های مختلفی برای ارزیابی خوردگی وجود دارد که شامل تست های غیرمخرب، بازرسی های دوره ای، اندازه گیری ضخامت و بررسی شرایط عملیاتی سیستم می شود.
در تحلیل انواع خوردگی لوله و علل آن، استفاده از روش های دقیق تشخیص نقش کلیدی در مدیریت ریسک دارد.
استفاده از تست عایق لوله
یکی از روش های مهم در بررسی وضعیت لوله ها، تست عایق لوله یا تست پوشش لوله (Holiday test)است که برای شناسایی نقاط ضعف در پوشش های محافظ و احتمال نشتی به کار می رود. این تست کمک می کند تا نواحی ای که احتمال شروع خوردگی در آن ها بیشتر است، قبل از بروز آسیب جدی شناسایی شوند.
مهم ترین علل ایجاد خوردگی در لوله ها چیست؟
خوردگی در لوله ها معمولاً نتیجه یک عامل واحد نیست، بلکه ترکیبی از چندین عامل محیطی، شیمیایی و مکانیکی است. شناخت این عوامل کمک می کند تا بتوان از بروز یا گسترش خوردگی جلوگیری کرد.
کیفیت پایین آب یا سیال عبوری
یکی از مهم ترین عوامل ایجاد خوردگی، کیفیت پایین سیال عبوری در لوله ها است. وجود املاح زیاد، یون های خورنده، سختی بالا یا ناخالصی های شیمیایی می تواند واکنش های خوردگی را تسریع کند.
آب های سخت یا حاوی کلریدها به خصوص در سیستم های فلزی، شرایط بسیار مناسبی برای آغاز فرآیند خوردگی فراهم می کنند. به همین دلیل کنترل کیفیت سیال یکی از اقدامات مهم پیشگیرانه محسوب می شود.
وجود اکسیژن، رطوبت و مواد خورنده
اکسیژن محلول در آب یکی از عوامل اصلی در شروع واکنش های الکتروشیمیایی خوردگی است. زمانی که فلز در حضور اکسیژن و رطوبت قرار می گیرد، فرآیند اکسیداسیون آغاز شده و به مرور زمان باعث تخریب سطح فلز می شود.
علاوه بر اکسیژن، وجود مواد شیمیایی خورنده مانند اسیدها، نمک ها یا گازهای خورنده نیز می تواند شدت خوردگی را افزایش دهد. در بسیاری از سیستم ها، کنترل میزان اکسیژن محلول یکی از روش های مهم کاهش خوردگی محسوب می شود.
انتخاب نادرست جنس لوله
انتخاب متریال نامناسب برای شرایط کاری یکی دیگر از دلایل مهم بروز خوردگی است. هر فلز یا آلیاژ دارای مقاومت مشخصی در برابر شرایط محیطی خاص است و استفاده نادرست از آن می تواند باعث کاهش عمر مفید سیستم شود.
برای مثال، برخی فلزات در برابر آب شور یا محیط های اسیدی مقاومت کمی دارند و استفاده از آن ها در چنین شرایطی می تواند باعث خوردگی سریع شود. به همین دلیل انتخاب صحیح جنس لوله بر اساس شرایط عملیاتی بسیار حیاتی است.
شرایط دمایی و فشار بالا
افزایش دما و فشار می تواند سرعت واکنش های شیمیایی را افزایش داده و در نتیجه خوردگی را تسریع کند. در سیستم هایی که در دماهای بالا کار می کنند، احتمال تخریب سطح فلز بیشتر است. همچنین تغییرات ناگهانی دما می تواند باعث ایجاد تنش در ساختار فلز شود که این موضوع خود یکی از عوامل تشدید خوردگی محسوب می شود.
عدم استفاده از پوشش ها و محافظ های مناسب
پوشش های محافظ نقش بسیار مهمی در جلوگیری از تماس مستقیم فلز با عوامل خورنده دارند. در صورت عدم استفاده از این پوشش ها یا آسیب دیدن آن ها، سطح فلز در معرض مستقیم محیط قرار گرفته و فرآیند خوردگی آغاز می شود.
پوشش های اپوکسی، رنگ های صنعتی و پوشش های ضدخوردگی از جمله روش های رایج برای محافظت از لوله ها هستند که در بسیاری از صنایع مورد استفاده قرار می گیرند.
چه عواملی سرعت خوردگی در لوله را افزایش می دهند؟
سرعت خوردگی در لوله ها همیشه ثابت نیست و بسته به شرایط محیطی، طراحی سیستم و کیفیت بهره برداری می تواند به طور قابل توجهی تغییر کند. در برخی شرایط، فرآیند خوردگی بسیار آهسته و تدریجی است، اما در شرایط دیگر ممکن است به صورت سریع و مخرب رخ دهد و در مدت کوتاهی باعث آسیب جدی به سیستم شود.
شناخت عوامل مؤثر در افزایش سرعت خوردگی، نقش مهمی در مدیریت و پیشگیری از آسیب های احتمالی دارد و در تحلیل انواع خوردگی لوله و علل آن یکی از بخش های کلیدی محسوب می شود.
جریان نامناسب سیال و تلاطم
یکی از عوامل مهم در افزایش سرعت خوردگی، جریان نامناسب سیال در داخل لوله است. زمانی که جریان به صورت تلاطمی یا غیر یکنواخت باشد، برخورد مداوم ذرات و سیال با دیواره لوله باعث سایش سطح و از بین رفتن لایه های محافظ طبیعی می شود.
این شرایط معمولاً در زانوها، اتصالات، تغییر قطر لوله و نقاطی که مسیر جریان تغییر می کند بیشتر دیده می شود. در چنین نقاطی، احتمال شروع یا تشدید خوردگی به طور قابل توجهی افزایش پیدا می کند.
وجود ذرات معلق و رسوبات
وجود ذرات جامد معلق در سیال نیز می تواند نقش مهمی در افزایش سرعت خوردگی داشته باشد. این ذرات با ایجاد سایش مکانیکی روی سطح داخلی لوله، لایه های محافظ را از بین می برند و سطح فلز را در معرض مستقیم محیط خورنده قرار می دهند.
علاوه بر این، تجمع ذرات و رسوبات در برخی نقاط می تواند باعث ایجاد نواحی کم جریان شود که این نواحی مستعد شروع خوردگی موضعی هستند. در بسیاری از موارد، ترکیب رسوب و خوردگی به صورت هم زمان مشاهده می شود و اثر تخریبی آن ها چند برابر می شود.
اختلاف پتانسیل الکتروشیمیایی
اختلاف پتانسیل الکتروشیمیایی بین بخش های مختلف فلز یا بین فلزات مختلف در یک سیستم، یکی دیگر از عوامل مهم در افزایش سرعت خوردگی است. این اختلاف باعث ایجاد جریان الکتریکی بین نقاط مختلف شده و فرآیند خوردگی را تسریع می کند.
این پدیده به ویژه در سیستم هایی که از چند نوع فلز مختلف استفاده شده یا شرایط سطحی یکنواخت نیست، بیشتر دیده می شود. در چنین شرایطی، برخی نقاط به عنوان آند عمل کرده و سریع تر دچار تخریب می شوند.
روش های جلوگیری و کاهش خوردگی در لوله ها چیست؟
کنترل و کاهش خوردگی در لوله ها یکی از مهم ترین بخش های نگهداری سیستم های صنعتی و تأسیساتی است. استفاده از روش های مناسب می تواند به طور قابل توجهی عمر مفید تجهیزات را افزایش داده و هزینه های تعمیر و نگهداری را کاهش دهد. در بررسی انواع خوردگی لوله و علل آن، این بخش نقش کاربردی و اجرایی بسیار مهمی دارد.
استفاده از پوشش های محافظ داخلی و خارجی
یکی از مؤثرترین روش ها برای جلوگیری از خوردگی، استفاده از پوشش های محافظ است. این پوشش ها به عنوان یک لایه جداکننده بین فلز و محیط خورنده عمل کرده و از تماس مستقیم آن ها جلوگیری می کنند.
پوشش های اپوکسی، رنگ های صنعتی، پوشش های پلیمری و روکش های فلزی از جمله روش های رایج در این زمینه هستند. انتخاب نوع پوشش باید بر اساس شرایط کاری، نوع سیال و دمای سیستم انجام شود.
انتخاب آلیاژ و متریال مقاوم به خوردگی
انتخاب صحیح جنس لوله یکی از مهم ترین عوامل در کاهش خوردگی است. برخی آلیاژها مانند فولاد ضدزنگ یا آلیاژهای خاص، مقاومت بالاتری در برابر محیط های خورنده دارند و برای شرایط سخت مناسب تر هستند. استفاده از متریال مناسب در مرحله طراحی سیستم، می تواند به طور قابل توجهی نیاز به تعمیرات و هزینه های نگهداری را کاهش دهد.
استفاده از بازدارنده های خوردگی
بازدارنده های خوردگی موادی هستند که با افزودن به سیال، سرعت واکنش های شیمیایی خورنده را کاهش می دهند. این مواد با ایجاد یک لایه محافظ روی سطح فلز یا تغییر شرایط شیمیایی محیط، از پیشرفت خوردگی جلوگیری می کنند.
استفاده از این مواد در بسیاری از صنایع مانند نفت، گاز و سیستم های آب رسانی رایج است و یکی از روش های مؤثر در کنترل خوردگی محسوب می شود.

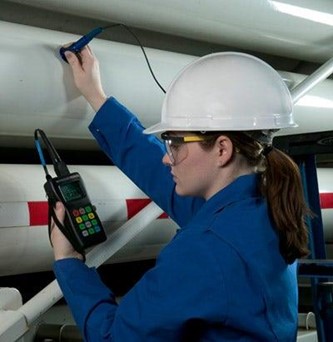

نگهداری و بازرسی دوره ای سیستم ها
بازرسی منظم و نگهداری دورهای یکی از سادهترین و در عین حال مؤثرترین روشها برای جلوگیری از گسترش خوردگی است. با بررسی دورهای لولهها میتوان نشانههای اولیه خوردگی را شناسایی کرده و پیش از تبدیل شدن آن به یک مشکل جدی، اقدامات اصلاحی و تعمیرات لازم را انجام داد.
این بازرسیها میتوانند شامل تست ضخامت سنجی اولتراسونیک (Ultrasonic Thickness Testing) برای اندازهگیری دقیق ضخامت باقیمانده دیواره لوله و پایش میزان کاهش ضخامت ناشی از خوردگی، بررسی سلامت پوششهای محافظ، آزمونهای غیرمخرب (NDT) و ارزیابی شرایط عملیاتی سیستم باشند. استفاده از تست اولتراسونیک به دلیل دقت بالا، سرعت مناسب و امکان انجام اندازهگیری بدون آسیب به تجهیز، یکی از متداولترین روشهای پایش خوردگی در صنایع نفت، گاز، پتروشیمی و نیروگاهی محسوب میشود. مجموعه این بازرسیها نقش مهمی در افزایش ایمنی، کاهش هزینههای تعمیرات و افزایش عمر مفید تجهیزات ایفا میکنند.
جمع بندی
خوردگی یکی از مهم ترین چالش ها در سیستم های لوله کشی صنعتی و تأسیساتی است که می تواند در صورت عدم کنترل، خسارات سنگین مالی و عملیاتی به همراه داشته باشد. شناخت دقیق انواع خوردگی لوله و علل آن به مهندسان و تکنسین ها کمک می کند تا بتوانند بهترین روش های پیشگیری و کنترل را انتخاب کنند.
همان طور که بررسی شد، خوردگی در اشکال مختلفی مانند یکنواخت، حفره ای، گالوانیکی، شکافی، تنشی و میکروبی رخ می دهد و هر یک از آن ها دلایل و شرایط خاص خود را دارند. علاوه بر این، عواملی مانند کیفیت سیال، شرایط محیطی، طراحی سیستم و جنس لوله نقش مهمی در شدت و سرعت خوردگی دارند.
در نهایت، استفاده از پوشش های محافظ، انتخاب متریال مناسب، به کارگیری بازدارنده ها و انجام بازرسی های دوره ای از مهم ترین راهکارهای کنترل این پدیده محسوب می شوند.
سوالات متداول بررسی انواع خوردگی لوله
- مهم ترین انواع خوردگی لوله کدام اند؟
مهم ترین انواع خوردگی شامل خوردگی یکنواخت، حفره ای، گالوانیکی، شکافی، تنشی و میکروبی هستند که هر کدام مکانیزم و شدت متفاوتی دارند. - خطرناک ترین نوع خوردگی در لوله ها چیست؟
خوردگی حفره ای و خوردگی تنشی از خطرناک ترین انواع خوردگی محسوب می شوند، زیرا می توانند بدون نشانه های ظاهری جدی باعث شکست ناگهانی لوله شوند. - چگونه می توان از خوردگی لوله جلوگیری کرد؟
استفاده از پوشش های محافظ، انتخاب متریال مناسب، کنترل کیفیت سیال، استفاده از بازدارنده ها و انجام بازرسی های دوره ای از مهم ترین روش های جلوگیری هستند. - آیا کیفیت آب در خوردگی لوله ها تأثیر دارد؟
بله، کیفیت آب یا سیال عبوری یکی از عوامل اصلی در ایجاد و تشدید خوردگی است و وجود املاح، کلریدها و اکسیژن محلول می تواند سرعت خوردگی را افزایش دهد.
