POD چیست؟ احتمال تشخیص عیب در NDT

در صنایع مختلف، به خصوص حوزه هایی مانند نفت، گاز، پتروشیمی، هوافضا و نیروگاه ها، اطمینان از سلامت تجهیزات اهمیت بسیار زیادی دارد. روش های بازرسی غیرمخرب (NDT) با هدف شناسایی عیوب داخلی و سطحی بدون آسیب رساندن به قطعه مورد استفاده قرار می گیرند. با این حال، هیچ روش بازرسی نمی تواند با احتمال صددرصدی تمام عیوب موجود را شناسایی کند. به همین دلیل، مفهومی به نام احتمال تشخیص عیب در NDT یا POD برای ارزیابی میزان موفقیت یک روش بازرسی مطرح شده است.

کاربرد POD نشان می دهد یک روش آزمون غیرمخرب تا چه اندازه توانایی شناسایی یک عیب مشخص را دارد. این مفهوم به مهندسان و متخصصان کمک می کند تا میزان اطمینان از نتایج بازرسی را بررسی کرده و مناسب ترین روش تست را برای شرایط مختلف انتخاب کنند. هرچه مقدار POD یک روش بیشتر باشد، احتمال شناسایی عیوب خطرناک و جلوگیری از خرابی های ناگهانی تجهیزات افزایش پیدا می کند.

POD چیست و چه مفهومی در بازرسی ها دارد؟

POD مخفف عبارت Probability of Detection به معنای «احتمال تشخیص» است.احتمال تشخیص عیب در NDT یکی از معیارهای مهم برای سنجش عملکرد روش های بازرسی غیرمخرب محسوب می شود و مشخص می کند یک سیستم بازرسی با چه احتمالی قادر به شناسایی یک عیب موجود در قطعه خواهد بود.

در فرآیندهای صنعتی، وجود یک عیب به تنهایی اهمیت ندارد؛ بلکه توانایی تشخیص آن پیش از رسیدن به مرحله بحرانی نیز بسیار مهم است. برای مثال، یک ترک کوچک در یک قطعه تحت فشار ممکن است در شرایط عادی قابل مشاهده نباشد، اما اگر روش بازرسی انتخاب شده حساسیت کافی نداشته باشد، احتمال رشد ترک و ایجاد خرابی افزایش پیدا می کند.

تعریف Probability of Detection (POD)

Probability of Detection یا POD بیان کننده احتمال پیدا شدن یک عیب واقعی توسط یک روش بازرسی است. این احتمال معمولاً به صورت درصد بیان می شود؛ برای مثال POD برابر با ۹۰ درصد به این معناست که روش موردنظر در شرایط مشخص، توانایی شناسایی حدود ۹۰ درصد از عیوب موجود را دارد.

مقدار POD به عوامل مختلفی مانند اندازه عیب، نوع ماده، روش آزمون، تجهیزات مورد استفاده و شرایط اجرای بازرسی بستگی دارد. به همین دلیل، نمی توان یک مقدار ثابت برای تمام شرایط در نظر گرفت. یک روش ممکن است برای تشخیص ترک های سطحی عملکرد بسیار خوبی داشته باشد، اما در شناسایی عیوب عمیق عملکرد متفاوتی نشان دهد.

اهمیت POD در ارزیابی روش های NDT

احتمال تشخیص عیب در NDT  به متخصصان کمک می کند میزان اعتمادپذیری نتایج آزمون های غیرمخرب را مشخص کنند. در پروژه های حساس صنعتی، تنها انجام یک تست کافی نیست؛ بلکه باید اطمینان حاصل شود روش انتخاب شده توانایی کافی برای شناسایی عیوب موردنظر را دارد.

استفاده از کاربرد POD باعث می شود انتخاب روش بازرسی بر اساس داده های علمی انجام شود و تصمیم های مربوط به تعمیر، تعویض یا ادامه بهره برداری تجهیزات با اطمینان بیشتری گرفته شود. همچنین این مفهوم نقش مهمی در طراحی برنامه های بازرسی مبتنی بر ریسک (Risk Based Inspection) دارد.

احتمال تشخیص (POD) چگونه محاسبه می شود؟

محاسبه POD معمولاً با انجام آزمایش های کنترل شده و بررسی تعداد عیوبی که توسط روش بازرسی شناسایی شده اند انجام می شود. در این فرآیند، نمونه هایی با عیوب مشخص تحت آزمون قرار می گیرند و نتایج ثبت شده برای تعیین احتمال تشخیص تحلیل می شوند.

در مطالعات دقیق تر، رابطه میان اندازه عیب و احتمال شناسایی آن بررسی می شود تا مشخص شود از چه اندازه ای به بعد، روش بازرسی توانایی تشخیص قابل اعتمادی دارد. این اطلاعات معمولاً در قالب منحنی POD نمایش داده می شوند.

عوامل مؤثر بر مقدار POD

مقدار احتمال تشخیص تنها به نوع روش NDT وابسته نیست و مجموعه ای از عوامل فنی و اجرایی روی آن تأثیر می گذارند. کیفیت تجهیزات، شرایط محیطی، مهارت بازرس و ویژگی های خود عیب همگی می توانند باعث افزایش یا کاهش POD شوند.

مهم ترین عوامل مؤثر عبارت اند از:

• نوع و تکنولوژی روش بازرسی مورد استفاده.
• کیفیت و دقت تجهیزات اندازه گیری.
• تجربه و مهارت فرد انجام دهنده آزمون.
• اندازه، شکل و موقعیت قرارگیری عیب.
• شرایط سطح قطعه و محیط انجام تست.

به همین دلیل، حتی یک روش پیشرفته مانند آزمون التراسونیک نیز در صورت اجرای نادرست یا استفاده از تجهیزات نامناسب، ممکن است مقدار POD مطلوبی ایجاد نکند.

رابطه بین اندازه عیب و احتمال تشخیص آن

یکی از مهم ترین اصول در بررسی احتمال تشخیص عیب در NDT، ارتباط مستقیم میان اندازه عیب و احتمال شناسایی آن است. معمولاً هرچه اندازه عیب بزرگ تر باشد، سیگنال قابل تشخیص آن برای تجهیزات NDT قوی تر بوده و احتمال پیدا شدن آن افزایش می یابد.

برای مثال، یک ترک بسیار کوچک ممکن است توسط برخی روش های بازرسی شناسایی نشود، اما با افزایش طول یا عمق ترک، احتمال تشخیص آن بیشتر خواهد شد. به همین دلیل، در بسیاری از تحلیل های POD، یک اندازه مشخص به عنوان اندازه بحرانی عیب در نظر گرفته می شود؛ یعنی ابعادی که از آن به بعد احتمال تشخیص به سطح قابل قبول می رسد.

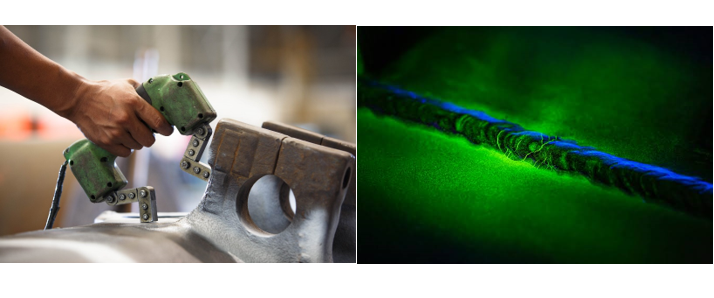

نقش POD در روش های مختلف بازرسی غیرمخرب

نقش POD در روش های مختلف بازرسی غیرمخرب، میزان توانایی هر روش در شناسایی عیوب را مشخص می کند و به انتخاب تکنیک مناسب برای شرایط مختلف کمک می کند. در آزمون التراسونیک (UT)، عواملی مانند تنظیمات دستگاه، نوع پراب، جنس ماده و موقعیت عیب بر احتمال تشخیص تأثیر دارند. در رادیوگرافی (RT)، کیفیت تصویر، ضخامت قطعه و مهارت تفسیر نتایج اهمیت زیادی دارد.

آزمون ذرات مغناطیسی (MT) برای عیوب سطحی و نزدیک به سطح مناسب است و POD آن به شدت میدان مغناطیسی و شرایط سطح وابسته است. در مایعات نافذ (PT) نیز عواملی مانند آماده سازی سطح، کیفیت ماده نافذ و شرایط اجرا، نقش مهمی در افزایش دقت تشخیص دارند. در مجموع، بررسی POD به بهبود اعتمادپذیری نتایج NDT و افزایش ایمنی تجهیزات کمک می کند.

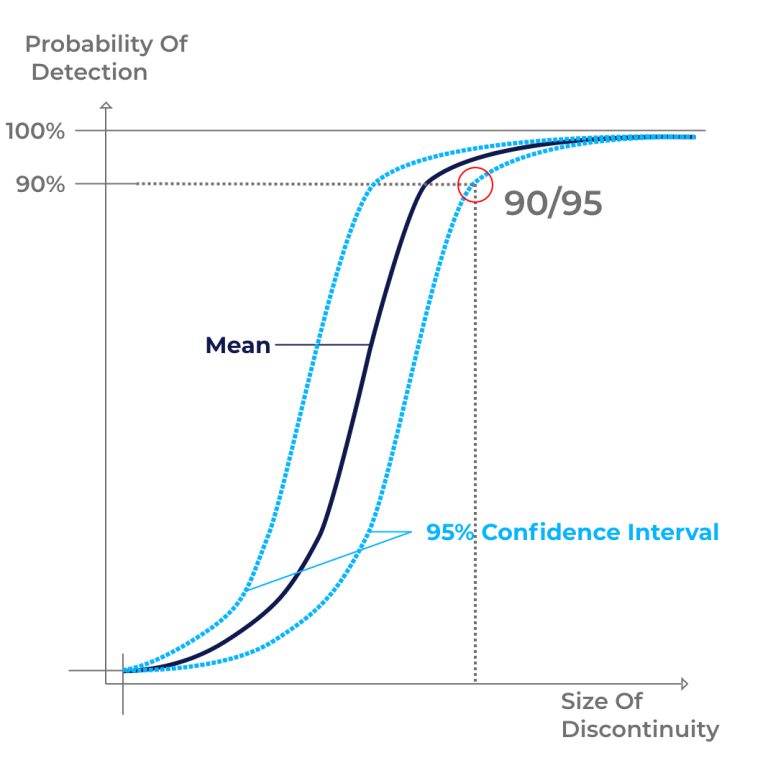

منحنی POD چیست و چه کاربردی دارد؟

منحنی POD یکی از ابزارهای مهم برای نمایش رابطه بین اندازه عیب و احتمال شناسایی آن در یک روش بازرسی غیرمخرب است. این نمودار نشان می دهد که با افزایش یا کاهش اندازه عیب، احتمال تشخیص آن چگونه تغییر می کند. در بسیاری از پروژه های صنعتی، هدف تنها یافتن عیب نیست؛ بلکه باید مشخص شود یک روش بازرسی تا چه اندازه در شناسایی عیوب با ابعاد مختلف قابل اعتماد است.

در تحلیل های مهندسی، منحنی POD کمک می کند حداقل اندازه عیبی که یک روش قادر به تشخیص آن است مشخص شود. این اطلاعات برای طراحی برنامه های بازرسی، تعیین فواصل تعمیرات و تصمیم گیری درباره ادامه کار تجهیزات اهمیت زیادی دارد. به همین دلیل، تحلیل منحنی POD یکی از بخش های مهم در ارزیابی عملکرد روش های NDT محسوب می شود.

تفسیر نمودار احتمال تشخیص عیب

در نمودار POD معمولاً محور افقی نشان دهنده اندازه عیب و محور عمودی نشان دهنده احتمال تشخیص آن است. با افزایش اندازه عیب، منحنی معمولاً روند صعودی پیدا می کند؛ زیرا عیوب بزرگ تر سیگنال یا نشانه واضح تری ایجاد می کنند و شناسایی آن ها آسان تر است.

برای مثال، ممکن است یک روش بازرسی برای عیوب بسیار کوچک احتمال تشخیص پایینی داشته باشد، اما پس از رسیدن اندازه عیب به یک مقدار مشخص، احتمال شناسایی به سطح قابل قبولی برسد. در بسیاری از استانداردها، مقدار ۹۰ یا ۹۵ درصد به عنوان سطح اطمینان مناسب در نظر گرفته می شود.

تحلیل درست این نمودار به متخصصان اجازه می دهد محدودیت های یک روش بازرسی را بهتر بشناسند و در صورت نیاز از روش مکمل استفاده کنند. این موضوع به خصوص در تجهیزات حساس که کوچک ترین عیب می تواند باعث خرابی جدی شود، اهمیت زیادی دارد.

مفهوم اندازه بحرانی عیب در منحنی POD

اندازه بحرانی عیب به ابعادی گفته می شود که از آن به بعد احتمال تشخیص توسط یک روش NDT به سطح قابل قبول می رسد. این مقدار یکی از مهم ترین پارامترهایی است که در تحلیل POD بررسی می شود.

به عنوان مثال، اگر یک روش بازرسی تنها بتواند ترک های بزرگ تر از یک اندازه مشخص را با اطمینان بالا شناسایی کند، عیوب کوچک تر ممکن است همچنان بدون تشخیص باقی بمانند. بنابراین، مهندسان باید بدانند روش انتخابی چه محدودیتی دارد و آیا توانایی شناسایی عیوب خطرناک در مرحله اولیه را دارد یا خیر.

شناخت اندازه بحرانی عیب در انتخاب روش مناسب، طراحی برنامه های نگهداری و کاهش احتمال خرابی تجهیزات نقش مهمی دارد.

تفاوت POD با حساسیت روش های NDT چیست؟

اگرچه POD و حساسیت روش های غیرمخرب مفاهیم نزدیکی به یکدیگر دارند، اما یکسان نیستند. حساسیت معمولاً به توانایی یک روش یا تجهیز در پاسخ دهی به یک ناپیوستگی کوچک اشاره دارد، در حالی که POD احتمال واقعی شناسایی یک عیب در شرایط عملیاتی را بررسی می کند.

به بیان ساده، حساسیت بیشتر درباره قابلیت فنی یک روش است، اما POD عملکرد واقعی سیستم بازرسی شامل تجهیزات، اپراتور، شرایط اجرا و ویژگی های عیب را ارزیابی می کند.

تفاوت در ارزیابی عملکرد آزمون

حساسیت یک روش NDT معمولاً در شرایط آزمایشگاهی یا بر اساس ویژگی های فنی تجهیزات بررسی می شود. برای مثال، یک دستگاه ممکن است توانایی شناسایی بازتاب های بسیار کوچک را داشته باشد؛ اما این موضوع به تنهایی تضمین نمی کند که تمام عیوب واقعی در شرایط کارگاهی شناسایی شوند.

در مقابل، POD در NDT یک ارزیابی آماری و عملیاتی است که عوامل مختلف مؤثر بر نتیجه بازرسی را در نظر می گیرد. این مفهوم نشان می دهد یک روش در شرایط واقعی چه میزان احتمال موفقیت دارد.

به همین دلیل، در پروژه های حساس صنعتی، بررسی POD معمولاً اطلاعات دقیق تری نسبت به بررسی صرف حساسیت روش ارائه می دهد.

اهمیت هر کدام در انتخاب روش بازرسی

هر دو مفهوم حساسیت و POD در انتخاب روش مناسب بازرسی اهمیت دارند، اما کاربرد آن ها متفاوت است. حساسیت برای شناخت قابلیت های اولیه یک تکنیک یا تجهیز مفید است، در حالی که POD برای ارزیابی میزان اطمینان از نتایج واقعی بازرسی استفاده می شود.

برای مثال، ممکن است دو روش NDT از نظر حساسیت فنی عملکرد مشابهی داشته باشند، اما یکی از آن ها به دلیل شرایط اجرایی بهتر، آموزش مناسب تر اپراتورها یا تجهیزات دقیق تر، مقدار POD بالاتری ارائه دهد.

به همین دلیل، هنگام انتخاب روش بازرسی باید علاوه بر ویژگی های فنی، شرایط واقعی اجرای آزمون نیز مورد توجه قرار گیرد.

کاربرد POD در صنایع مختلف

مفهوم POD در صنایع مختلفی که ایمنی تجهیزات و جلوگیری از خرابی های ناگهانی اهمیت بالایی دارد، مورد استفاده قرار می گیرد. در این صنایع، تنها انجام بازرسی کافی نیست؛ بلکه باید اطمینان حاصل شود روش انتخاب شده توانایی لازم برای شناسایی عیوب بحرانی را دارد.

تحلیل احتمال تشخیص به مهندسان کمک می کند روش های NDT را بر اساس میزان اطمینان، شرایط کاری تجهیز و سطح ریسک انتخاب کنند. هرچه تجهیزات حساس تر باشند، نیاز به روش هایی با مقدار POD بالاتر و فرآیندهای کنترل کیفیت دقیق تر افزایش پیدا می کند.

صنایع نفت، گاز و پتروشیمی

در صنایع نفت، گاز و پتروشیمی، تجهیزات تحت شرایط سختی مانند فشار بالا، دمای زیاد و تماس مداوم با مواد خورنده فعالیت می کنند. وجود ترک، خوردگی، کاهش ضخامت یا ناپیوستگی های داخلی در این تجهیزات می تواند خطرات جدی ایجاد کند.

به همین دلیل، روش های NDT مانند آزمون التراسونیک، رادیوگرافی، ذرات مغناطیسی و مایعات نافذ برای بررسی سلامت تجهیزاتی مانند خطوط لوله، مخازن تحت فشار، مبدل های حرارتی و سازه های فلزی مورد استفاده قرار می گیرند.

بررسی POD یا احتمال تشخیص عیب در NDT در این صنایع اهمیت زیادی دارد؛ زیرا مشخص می کند آیا روش بازرسی انتخاب شده توانایی شناسایی عیوبی را دارد که می توانند در آینده باعث نشتی، شکست یا توقف تولید شوند یا خیر. این موضوع در برنامه های بازرسی مبتنی بر ریسک نقش مهمی ایفا می کند.

صنایع هوافضا و نیروگاهی

در صنایع هوافضا و نیروگاهی، کوچک ترین نقص در یک قطعه می تواند پیامدهای قابل توجهی داشته باشد. قطعاتی مانند پره های توربین، اجزای موتور، سازه های هواپیما و تجهیزات تولید انرژی باید با دقت بسیار بالایی بررسی شوند.

در این حوزه ها، استفاده از روش های NDT با قابلیت تشخیص بالا ضروری است. به دلیل حساسیت زیاد این تجهیزات، تنها شناسایی عیوب بزرگ کافی نیست و باید احتمال تشخیص ترک ها و ناپیوستگی های کوچک نیز بررسی شود.

تحلیل POD به متخصصان اجازه می دهد میزان اطمینان از نتایج آزمون را ارزیابی کرده و مشخص کنند آیا روش مورد استفاده برای سطح ایمنی مورد نیاز مناسب است یا خیر. به همین دلیل، مطالعات POD در بسیاری از فرآیندهای تأیید طراحی، تعمیرات و نگهداری تجهیزات حساس مورد توجه قرار می گیرد.

کنترل کیفیت تجهیزات صنعتی

در فرآیند تولید و ساخت تجهیزات صنعتی، کنترل کیفیت نقش مهمی در جلوگیری از ورود قطعات معیوب به چرخه بهره برداری دارد. روش های NDT برای بررسی کیفیت جوش ها، قطعات ریخته گری، سازه های فلزی و تجهیزات ماشین آلات استفاده می شوند.

در این مرحله، POD کمک می کند میزان کارایی روش بازرسی انتخاب شده مشخص شود. برای مثال، اگر یک روش قادر به تشخیص عیوبی با اندازه کمتر از حد بحرانی نباشد، ممکن است نیاز به تغییر تکنیک بازرسی یا استفاده از روش مکمل وجود داشته باشد.

استفاده از تجهیزات دقیق، رعایت استانداردهای اجرایی و ارزیابی مداوم عملکرد فرآیندهای بازرسی باعث افزایش کیفیت محصولات و کاهش هزینه های ناشی از خرابی های زودهنگام می شود.

جمع بندی

POD یا احتمال تشخیص عیب در NDT یکی از مفاهیم کلیدی در ارزیابی عملکرد روش های بازرسی غیرمخرب است که نشان می دهد یک روش NDT تا چه اندازه توانایی شناسایی عیوب موجود را دارد. برخلاف حساسیت فنی یک روش، POD شرایط واقعی مانند تجهیزات، مهارت بازرس، نوع عیب و شرایط اجرای آزمون را نیز در نظر می گیرد.

شناخت عوامل مؤثر بر احتمال تشخیص، بررسی منحنی POD و تحلیل اندازه بحرانی عیب، به متخصصان کمک می کند روش مناسب تری برای بازرسی تجهیزات انتخاب کنند. این موضوع در صنایع حساس مانند نفت، گاز، پتروشیمی، هوافضا و نیروگاه ها اهمیت بیشتری پیدا می کند؛ زیرا تشخیص به موقع عیوب می تواند از خرابی های پرهزینه و خطرناک جلوگیری کند.

افزایش مقدار POD نیازمند ترکیبی از انتخاب صحیح روش بازرسی، استفاده از تجهیزات استاندارد، کالیبراسیون منظم و آموزش مستمر بازرسان است. در نهایت، هرچه فرآیند NDT با دقت و برنامه ریزی بیشتری انجام شود، میزان اطمینان از سلامت تجهیزات نیز افزایش خواهد یافت.

سوالات متداول درباره احتمال تشخیص عیب در NDT

1. POD در NDT مخفف چیست؟
   POD مخفف عبارت Probability of Detection است و احتمال موفقیت یک روش بازرسی غیرمخرب در شناسایی یک عیب مشخص را نشان می دهد.
2. چرا POD در بازرسی های غیرمخرب اهمیت دارد؟
   زیرا نشان می دهد یک روش NDT در شرایط واقعی تا چه اندازه قابل اعتماد است و آیا توانایی شناسایی عیوب مهم را دارد یا خیر.
3. آیا مقدار POD برای تمام روش های NDT یکسان است؟
   خیر. مقدار POD به نوع روش آزمون، تجهیزات، مهارت بازرس، جنس قطعه، اندازه و محل قرارگیری عیب بستگی دارد.
4. منحنی POD چه اطلاعاتی ارائه می دهد؟
   منحنی POD رابطه بین اندازه عیب و احتمال تشخیص آن را نمایش می دهد و مشخص می کند از چه اندازه ای به بعد، شناسایی عیب با اطمینان بیشتری انجام می شود.
5. چگونه می توان POD یک فرآیند بازرسی را افزایش داد؟
   با انتخاب روش مناسب، استفاده از تجهیزات دقیق، انجام کالیبراسیون دوره ای، رعایت استانداردهای اجرایی و افزایش مهارت بازرسان می توان احتمال تشخیص عیوب را بهبود داد.
