زبری سنج: ساده‌ترین روش برای سنجش صاف بودن سطوح

در صنایع مختلف، از تولید قطعات خودرو و هوافضا گرفته تا تجهیزات پزشکی و ساخت ابزارهای دقیق، کیفیت سطح یکی از شاخص های کلیدی در کنترل کیفیت محسوب می شود. سطح هر قطعه علاوه بر ابعاد و شکل هندسی، دارای ویژگی های ریز و نامحسوسی است که به آن «زبری سطح» یا Surface Roughness گفته می شود. این ویژگی در عملکرد نهایی قطعه نقش مهمی دارد؛ زیرا می تواند بر روی اصطکاک، مقاومت سایشی، چسبندگی پوشش ها و حتی عمر مفید قطعه تأثیرگذار باشد.

برای سنجش این ویژگی، ابزارها و دستگاه های خاصی طراحی شده اند که با نام زبری سنج (صافی سنج سطح) شناخته می شوند. این ابزار به مهندسان و کارشناسان کنترل کیفیت کمک می کند تا میزان زبری یا صافی سطح را با دقت بالا اندازه گیری کرده و از مطابقت آن با استانداردهای طراحی مطمئن شوند.

در این مقاله، به طور کامل بررسی خواهیم کرد که زبری سنج چیست، چرا اهمیت دارد، بر اساس چه اصولی کار می کند، چه روش هایی برای اندازه گیری زبری سطح وجود دارد، و چگونه می توان به شکل عملی از آن برای کنترل کیفیت سطوح مختلف استفاده کرد.

زبری سنج چیست و چرا مهم است؟

زبری سنج یا صافی سنج دستگاهی است که برای اندازه گیری ویژگی های میکروسکوپی سطح قطعات استفاده می شود. سطح یک قطعه در ظاهر ممکن است صاف و یکنواخت به نظر برسد، اما در واقعیت دارای ناهمواری های بسیار ریز است که با چشم غیرمسلح قابل مشاهده نیستند. این ناهمواری ها بسته به فرآیند تولید، جنس ماده و عملیات تکمیلی سطح می توانند متفاوت باشند.

اهمیت زبری سنج در این است که این دستگاه امکان اندازه گیری کمی این ناهمواری ها را فراهم می کند. نتایج به دست آمده معمولاً به صورت مقادیر عددی مانند  Ra، Rz و Rq بیان می شوند که استانداردهای بین المللی برای آن ها تعریف شده است.

دلایل اهمیت استفاده از زبری سنج عبارتند از:

• کنترل کیفیت: اطمینان از مطابقت سطح قطعه با استاندارد طراحی.
• افزایش عمر مفید: زبری بیش از حد می تواند باعث سایش سریع تر قطعه شود.
• بهبود عملکرد: سطح صاف تر می تواند اصطکاک کمتر یا چسبندگی پوشش بهتر را تضمین کند.
• ایمنی و دقت: در تجهیزات پزشکی یا هوافضا، کوچک ترین انحراف در زبری سطح می تواند خطرساز باشد.

به همین دلیل، در صنایع حساس استفاده از زبری سنج نه تنها توصیه می شود بلکه بخشی جدانشدنی از فرآیند تولید و بازرسی است.

همچنین سایت azom در مورد اهمیت زبری سنج گفته:

در کاربردهای مهندسی، پارامترهای کیفیت برای سطوح و قطعات بسیار دقیق هستند. بنابراین، ضروری است که زبری سطح با دقت اندازه‌گیری شود تا بتواند با استانداردهای لازم کیفیت مطابقت داشته باشد. زبری اغلب ناخواسته است، اما کنترل آن در تولید دشوار است. کاهش زبری باعث افزایش هزینه تولید قطعات می‌شود، بنابراین باید بین این هزینه و عملکرد مورد انتظار تعادل برقرار شود.

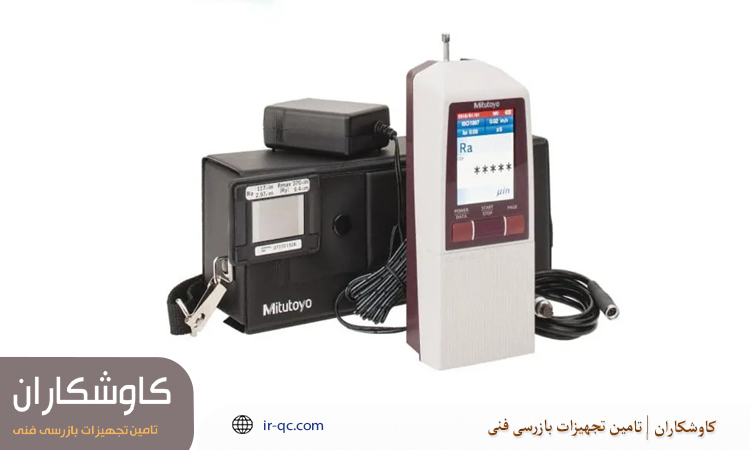

اصول و عملکرد زبری سنج

عملکرد زبری سنج بر اساس بررسی و تحلیل ناهمواری های سطحی قطعه است. بسته به نوع دستگاه، این بررسی می تواند با تماس مستقیم نوک سنسور با سطح (روش تماسی) یا بدون تماس و با استفاده از لیزر و روش های نوری (روش غیرتماسی) انجام شود.

به طور کلی، عملکرد زبری سنج در سه گام اصلی خلاصه می شود:

• جمع آوری داده ها:

سنسور دستگاه، اطلاعات مربوط به پستی و بلندی های سطح را ثبت می کند. با این کار شرایط برای پردازش فراهم می شود.

• پردازش سیگنال:

داده های خام به سیگنال تبدیل شده و توسط نرم افزار دستگاه تحلیل می شوند.

• نمایش نتایج:

مقادیر نهایی زبری سطح بر اساس پارامترهای استاندارد مانند Ra (میانگین زبری) یا Rz (حداکثر اختلاف ارتفاع ناهمواری ها) نمایش داده می شوند.

دستگاه های مدرن زبری سنج معمولاً قابلیت اتصال به کامپیوتر و نرم افزارهای تخصصی را دارند تا تحلیل داده ها دقیق تر و گزارش گیری آسان تر انجام شود.

روش های مختلف اندازه گیری زبری سطح

اندازه گیری زبری سطح به روش های گوناگونی انجام می شود که هرکدام مزایا و محدودیت های خاص خود را دارند. دو روش اصلی عبارتند از:

اندازه گیری به صورت تماسی

در روش تماسی، یک قلمک (Stylus) با نوک بسیار ریز روی سطح حرکت کرده و تغییرات ارتفاع را ثبت می کند. این تغییرات به سیگنال الکتریکی تبدیل شده و پس از پردازش، نتایج عددی زبری سطح ارائه می شود.

مزایا:

• دقت بسیار بالا در اندازه گیری.
• مناسب برای سطوح مختلف با جنس های گوناگون.

محدودیت ها:

• امکان آسیب جزئی به سطح در برخی مواد حساس.
• سرعت کمتر نسبت به روش های غیرتماسی.

اندازه گیری به صورت غیرتماسی

این روش با استفاده از فناوری های نوری مانند لیزر، میکروسکوپ نوری یا اینترفرومتر انجام می شود. در این حالت، بدون تماس مستقیم با سطح، داده ها ثبت شده و نقشه ای سه بعدی از سطح به دست می آید.

مزایا:

• سرعت بالا و عدم تماس فیزیکی با سطح.
• امکان بررسی سطوح بسیار حساس یا نرم.

محدودیت ها:

• هزینه بیشتر تجهیزات.
• وابستگی به شرایط محیطی و کیفیت بازتاب سطح.

راهنمای عملی اندازه گیری زبری سطح

اجرای دقیق تست زبری سطح نیازمند رعایت دستورالعمل های مشخص و استفاده صحیح از دستگاه زبری سنج است. پیش از انجام آزمایش باید سطح قطعه آماده سازی شده، از آلودگی ها و ذرات گردوغبار پاک شود تا نتایج دقیق تری حاصل گردد.

مراحل کلی شامل:

• انتخاب دستگاه متناسب با جنس و نوع قطعه.
• کالیبراسیون اولیه دستگاه.
• تعیین مسیر حرکت قلمک یا پرتو لیزر روی سطح.
• اجرای فرآیند اندازه گیری.
• ثبت و تحلیل نتایج.

برای شفاف تر شدن موضوع، جدول زیر برخی پارامترهای رایج در اندازه گیری زبری سطح را نشان می دهد:

پارامتر	توضیح	کاربرد
Ra	میانگین انحراف ارتفاع از خط مرجع	رایج ترین پارامتر برای کنترل کیفیت عمومی
Rz	اختلاف میان بیشترین قله و عمیق ترین دره در طول نمونه	بررسی مقاومت سایشی
Rq	انحراف معیار ارتفاع ها	تحلیل دقیق تر زبری
Rt	بیشترین ارتفاع کل سطح	شناسایی ناهمواری های بحرانی



پارامترهای کلیدی در اندازه گیری زبری سطح

شناخت پارامترهای کلیدی در اندازه گیری زبری سطح اهمیت زیادی دارد، زیرا انتخاب نادرست می تواند منجر به تفسیر اشتباه نتایج شود. در زمان اندازه گیری زیری سطح باید به پارامتر ها و المان های مختلفی توجه شود که مهم ترین آن ها عبارتند از:

• Ra میانگین زبری:  پرکاربردترین پارامتر که یک شاخص کلی از کیفیت سطح ارائه می دهد.
• Rz : شاخصی که ناهمواری های شدیدتر را بهتر نشان می دهد.
• Rq : به دلیل استفاده از فرمول های آماری، تصویر دقیق تری از توزیع ناهمواری ها ارائه می کند.
• Rt : نشان دهنده حداکثر تفاوت ارتفاعی سطح است و برای کنترل های حساس استفاده می شود.

انتخاب پارامتر مناسب بستگی به نوع کاربرد دارد. به طور مثال، در پوشش دهی سطح بیشتر به Ra توجه می شود، در حالی که برای قطعات تحت سایش شدید، Rz  اهمیت بیشتری دارد.

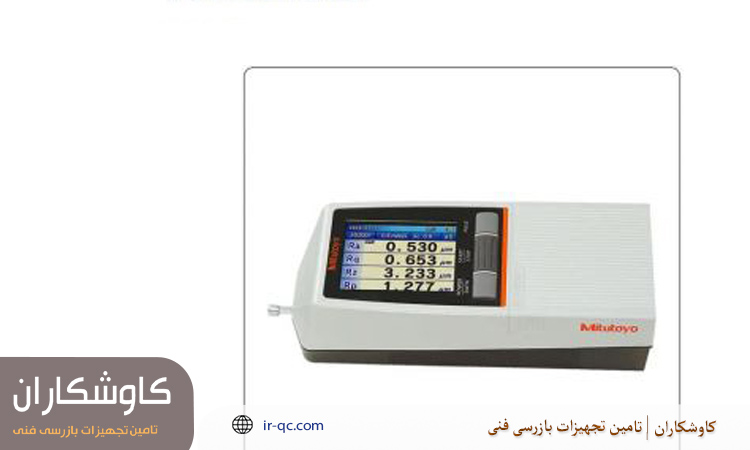

انواع زبری سنج و ویژگی های هر کدام

زبری سنج ها در انواع مختلفی طراحی و ساخته می شوند تا متناسب با نیازهای گوناگون صنایع مورد استفاده قرار گیرند. انتخاب نوع مناسب زبری سنج به عواملی مانند جنس قطعه، حساسیت کاربرد، شرایط محیطی و سطح دقت مورد انتظار بستگی دارد. به طور کلی می توان زبری سنج ها را در سه دسته ی اصلی تقسیم بندی کرد که شامل زبری سنج های تماسی، زبری سنج های غیرتماسی و زبری سنج های پرتابل یا قابل حمل می شوند.

هر یک از این ابزارها ویژگی ها، مزایا و محدودیت های خاص خود را دارند که در ادامه به طور کامل بررسی می کنیم.

زبری سنج های تماسی و کاربرد آنها

زبری سنج های تماسی از متداول ترین و دقیق ترین انواع صافی سنج ها هستند. در این دستگاه ها یک قلمک بسیار ظریف (Stylus) روی سطح قطعه حرکت کرده و تغییرات ارتفاع میکروسکوپی را ثبت می کند. سپس داده های جمع آوری شده پردازش شده و مقادیر عددی مانند Ra  یا Rz  به عنوان شاخص زبری سطح نمایش داده می شوند.

ویژگی ها و کاربردها:

• دقت بسیار بالا در اندازه گیری.
• مناسب برای طیف وسیعی از سطوح فلزی و غیرفلزی.
• قابلیت استفاده در صنایع خودروسازی، هوافضا، ساخت ابزارهای دقیق و قطعات پزشکی.

محدودیت ها:

• امکان ایجاد خط و خش بسیار جزئی روی برخی سطوح نرم.
• سرعت کمتر نسبت به روش های غیرتماسی.

این نوع زبری سنج زمانی انتخاب می شود که دقت و صحت نتایج بر سرعت آزمایش اولویت داشته باشد.

زبری سنج های غیرتماسی و نحوه استفاده

در این نوع دستگاه ها، هیچ تماس فیزیکی بین سنسور و سطح وجود ندارد. زبری سنج های غیرتماسی معمولاً از فناوری های نوری مانند لیزر، اینترفرومتر یا میکروسکوپ نوری استفاده می کنند. در نتیجه، ناهمواری های سطح بدون کوچک ترین تماس ثبت شده و به تصویر سه بعدی دقیق تبدیل می شوند.

ویژگی ها و کاربردها:

• سرعت بالای اندازه گیری.
• مناسب برای سطوح حساس یا نرم که تماس مکانیکی ممکن است به آن ها آسیب بزند.
• قابلیت ارائه نقشه سه بعدی کامل از سطح.

موارد مصرف:
این نوع بیشتر در صنایع حساس مانند الکترونیک، نیمه هادی ها، تجهیزات پزشکی پیشرفته و قطعات اپتیکی کاربرد دارد.

نحوه استفاده:
قطعه زیر پرتو نوری یا لیزر قرار می گیرد، دستگاه بازتاب پرتو را تحلیل می کند و نتایج به صورت داده های عددی یا مدل سه بعدی نمایش داده می شود.

زبری سنج های پرتابل و قابل حمل

زبری سنج های پرتابل یا دستی برای مواقعی طراحی شده اند که امکان جابجایی قطعه یا استفاده از تجهیزات آزمایشگاهی وجود ندارد. این دستگاه ها کوچک، سبک و قابل حمل هستند و به اپراتور اجازه می دهند در محل نصب یا خط تولید، زبری سطح را اندازه گیری کند.

ویژگی ها و مزایا:

• حمل آسان و استفاده در محیط های صنعتی.
• مناسب برای کنترل کیفیت سریع در خطوط تولید.
• قابلیت ذخیره و انتقال داده ها به کامپیوتر.

کاربردها:
این نوع بیشتر در صنایع خودروسازی، ساخت قطعات مکانیکی و کارگاه های تولیدی استفاده می شود. اگرچه دقت آن ها معمولاً کمتر از دستگاه های آزمایشگاهی پیشرفته است، اما برای بازرسی های سریع و روزمره بسیار کارآمد هستند.

کاربردهای زبری سنج در صنایع مختلف

زبری سنج یا صافی سنج سطح ابزاری است که کاربرد آن محدود به یک صنعت خاص نیست، بلکه در طیف وسیعی از حوزه ها به عنوان بخشی حیاتی از فرآیند کنترل کیفیت استفاده می شود. اهمیت این ابزار از آن جهت است که کیفیت سطح نه تنها بر زیبایی ظاهری قطعه بلکه بر عملکرد فنی، دوام و ایمنی آن تأثیر مستقیم دارد.

• صنایع خودروسازی:

در ساخت قطعات موتور، جعبه دنده و اجزای مکانیکی، زبری سطح نقش مهمی در کاهش اصطکاک و افزایش عمر قطعات دارد.

• هوافضا:

در این صنعت هر میلی متر زبری می تواند بر آیرودینامیک یا عملکرد قطعه اثر بگذارد. به همین دلیل زبری سنجی در هوافضا بسیار حیاتی است.

• پزشکی و تجهیزات جراحی:

ابزارهای جراحی، پروتزها و تجهیزات پزشکی باید سطحی بسیار صاف داشته باشند تا ایمنی و بهداشت تضمین شود.

• الکترونیک و نیمه هادی ها:

در تولید چیپ ها و بردهای حساس، صافی سطح برای جلوگیری از اختلال در عملکرد الزامی است.

• ساخت و ساز و صنایع فلزی:

در فرآیند پوشش دهی یا رنگ آمیزی، میزان زبری سطح مشخص می کند که چسبندگی پوشش تا چه حد مؤثر خواهد بود.

در هر یک از این صنایع، زبری سنج به عنوان ابزار کلیدی در بهبود کیفیت و کاهش هزینه های ناشی از نقص قطعات عمل می کند.

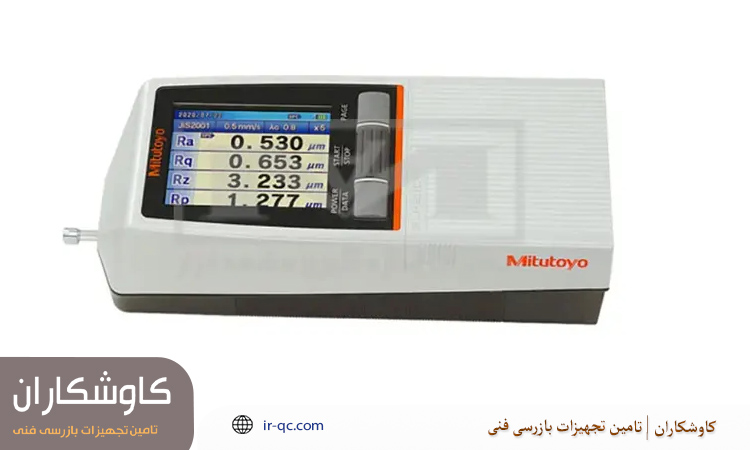

برندهای معتبر زبری سنج در بازار

در بازار جهانی برندهای مختلفی در زمینه طراحی و تولید زبری سنج فعالیت می کنند. برخی از این برندها به دلیل کیفیت بالا، دقت و نوآوری های فناورانه شناخته شده تر هستند.

• Mitutoyo ژاپن:

یکی از معتبرترین تولیدکنندگان تجهیزات اندازه گیری دقیق که زبری سنج های تماسی و پرتابل متنوعی عرضه می کند.

• Taylor Hobson انگلستان:

این شرکت برندی پیشرو در زمینه دستگاه های اندازه گیری زبری سطح با دقت بسیار بالا است. بنابراین در زمان خرید صافی سنج می توانید از محصولات این برند استفاده کنید.

 نکات کلیدی برای استفاده از زبری سنج

استفاده درست از زبری سنج تنها به داشتن دستگاه محدود نمی شود، بلکه اپراتور باید با اصول کار، روش های کالیبراسیون و تفسیر صحیح نتایج نیز آشنا باشد. برخی از نکات کلیدی عبارتند از:

• همیشه پیش از اندازه گیری سطح قطعه را تمیز کنید تا ذرات گردوغبار باعث خطا نشوند.
• دستگاه را به طور منظم کالیبره کنید تا دقت نتایج تضمین شود.
• برای قطعات حساس بهتر است از زبری سنج غیرتماسی استفاده شود.
• نتایج را صرفاً بر اساس یک پارامتر (مثل Ra) تحلیل نکنید؛ بلکه با توجه به کاربرد، مجموعه ای از پارامترها را بررسی کنید.
• برای گزارش گیری بهتر، از دستگاه های مجهز به نرم افزارهای تحلیل و ذخیره داده استفاده کنید.

سخن پایانی

زبری سنج یا صافی سنج سطح یکی از ابزارهای بنیادین در کنترل کیفیت صنعتی است که امکان بررسی دقیق ناهمواری های سطحی را فراهم می کند. این دستگاه با انواع مختلف خود ــ از مدل های تماسی و غیرتماسی گرفته تا نسخه های پرتابل ــ به صنایع مختلف کمک می کند تا کیفیت قطعات تولیدی خود را تضمین کرده و عمر مفید آن ها را افزایش دهند.

از خودروسازی و هوافضا گرفته تا تجهیزات پزشکی و صنایع الکترونیک، هیچ حوزه ای را نمی توان یافت که اهمیت کنترل زبری سطح در آن نادیده گرفته شود. انتخاب برند معتبر، استفاده صحیح از دستگاه، و تفسیر علمی نتایج سه عامل اصلی برای بهره برداری کامل از این ابزار هستند.

به بیان دیگر، زبری سنج تنها یک ابزار اندازه گیری نیست، بلکه کلیدی برای ارتقای کیفیت، ایمنی و رقابت پذیری صنایع است.

سوالات متداول

۱. تفاوت اصلی زبری سنج تماسی و غیرتماسی چیست؟
زبری سنج تماسی با قلمک مکانیکی ناهمواری ها را می سنجد و دقت بالایی دارد، اما ممکن است به سطح های نرم آسیب بزند. زبری سنج غیرتماسی از لیزر یا نور استفاده می کند، سریع تر است و به سطح آسیبی نمی زند، ولی هزینه بیشتری دارد.

۲. آیا زبری سنج پرتابل دقت کافی دارد؟
زبری سنج های پرتابل برای کنترل کیفیت سریع و بازرسی در محل طراحی شده اند و معمولاً دقت کمتری نسبت به مدل های آزمایشگاهی دارند. با این حال، برای بسیاری از کاربردهای صنعتی روزمره، نتایج آن ها کاملاً قابل اعتماد است.

۳. مهم ترین پارامتر در تحلیل زبری سطح کدام است؟
پارامتر Ra پرکاربردترین شاخص است زیرا یک دید کلی از میانگین زبری ارائه می دهد. اما برای کاربردهای خاص مانند بررسی مقاومت سایشی یا کیفیت پوشش دهی، پارامترهای Rz و Rt نیز اهمیت بالایی دارند.

۴. چه صنایعی بیشترین نیاز به زبری سنج دارند؟
صنایع خودروسازی، هوافضا، پزشکی، الکترونیک و تجهیزات دقیق بیشترین استفاده را از زبری سنج دارند، چرا که در این حوزه ها کیفیت سطح به طور مستقیم بر عملکرد و ایمنی تأثیر می گذارد.
