در روش های اندازه گیری ضخامت با استفاده از ضخامت سنج التراسونیک، دقت محاسبه مستقیماً به عامل مهمی به نام سرعت صوت در ماده وابسته است. اساس کار این دستگاه بر پایه ارسال و دریافت امواج فراصوتی درون جسم است. دستگاه با اندازه گیری زمان رفت و برگشت موج در داخل قطعه، ضخامت را محاسبه می کند. اما نکته ی کلیدی در این فرآیند آن است که این محاسبه تنها زمانی دقیق خواهد بود که سرعت صوت در ماده به درستی تنظیم شده باشد.
هر ماده، بسته به نوع ساختار، چگالی و ترکیب شیمیایی خود، سرعت متفاوتی برای عبور صوت دارد. اگر در ضخامت سنج اولتراسونیک، سرعت صوت اشتباه وارد شود، مقدار ضخامت نمایش داده شده با واقعیت تفاوت خواهد داشت. این خطا ممکن است در ابتدا ناچیز به نظر برسد، اما در صنایع حساس مانند هوافضا، پتروشیمی، نیروگاه ها و خطوط لوله که حتی چند صدم میلی متر اهمیت دارد، می تواند پیامدهای فاجعه باری به همراه داشته باشد.
شناخت خطای سرعت صوت التراسونیک و روش های اصلاح آن، از اهمیت ویژه ای برخوردار است. این مقاله با رویکردی تخصصی و کاربردی، به بررسی علل بروز این خطا، روش های تشخیص، و راهکارهای اصلاح دقیق آن می پردازد. درک این مفاهیم به متخصصان تست غیرمخرب (NDT) کمک می کند تا اندازه گیری های خود را با اطمینان بالا و دقت آزمایشگاهی انجام دهند.
علل بروز خطای سرعت صوت آلتراسونیک
یکی از عوامل کلیدی در ایجاد خطای سرعت صوت التراسونیک، استفاده ی نادرست از مقادیر پیش فرض یا شرایط غیرکنترل شده ی محیطی است. در این بخش، علل اصلی این خطاها را به صورت فنی بررسی می کنیم تا بتوان در مراحل بعدی روش های تشخیص و اصلاح را دقیق تر درک کرد.
استفاده از سرعت صوت پیش فرض برای جنس اشتباه
بسیاری از اپراتورها برای تسریع در فرآیند اندازه گیری، از مقادیر پیش فرض دستگاه استفاده می کنند. در حالی که این مقدار معمولاً برای یک فلز خاص (مثلاً فولاد) تعریف شده است. اگر قطعه مورد اندازه گیری از جنسی متفاوت باشد، مقدار ضخامت محاسبه شده خطا خواهد داشت. برای مثال، اگر سرعت صوت دستگاه روی ۵۹۰۰ متر بر ثانیه (برای فولاد) تنظیم شده باشد ولی قطعه از جنس مس باشد، نتیجه حدود ۲۰ تا ۲۵ درصد کمتر از مقدار واقعی خواهد بود.
این اشتباه به ویژه در کارخانه هایی که با مواد متنوع مانند آلومینیوم، چدن و فولاد کار می کنند، بسیار رایج است. بنابراین اولین گام در جلوگیری از خطای سرعت صوت، شناسایی دقیق جنس ماده قبل از اندازه گیری است.
تغییرات دما و تأثیر آن بر سرعت صوت
دمای محیط و قطعه یکی از مهم ترین عوامل تأثیرگذار بر سرعت صوت در مواد است. افزایش دما باعث افزایش فاصله بین اتم ها و در نتیجه کاهش سرعت انتشار امواج صوتی می شود. در مقابل، دمای پایین تر موجب افزایش چگالی و بالا رفتن سرعت صوت می گردد.
برای نمونه، در فولاد با افزایش هر ۵۰ درجه سانتی گراد، سرعت صوت حدود ۱ درصد کاهش می یابد. این تغییر کوچک، در اندازه گیری ضخامت های دقیق می تواند منجر به خطایی چندصدم میلی متری شود. بنابراین در محیط هایی با نوسانات دمایی زیاد، لازم است سرعت صوت به صورت پویا و متناسب با شرایط محیط تنظیم گردد.
ترکیبات یا آلیاژهای متفاوت فلز
در بسیاری از صنایع، قطعات از آلیاژهای مختلف ساخته می شوند و حتی درصد جزئی از عناصر آلیاژی مانند نیکل، کروم یا منگنز می تواند سرعت صوت در ماده را تغییر دهد. برای مثال، فولاد ضدزنگ (استنلس استیل) با فولاد کربنی تفاوت قابل توجهی در سرعت صوت دارد. در صورت بی توجهی به نوع دقیق آلیاژ، مقدار ضخامت ثبت شده از دقت لازم برخوردار نخواهد بود.

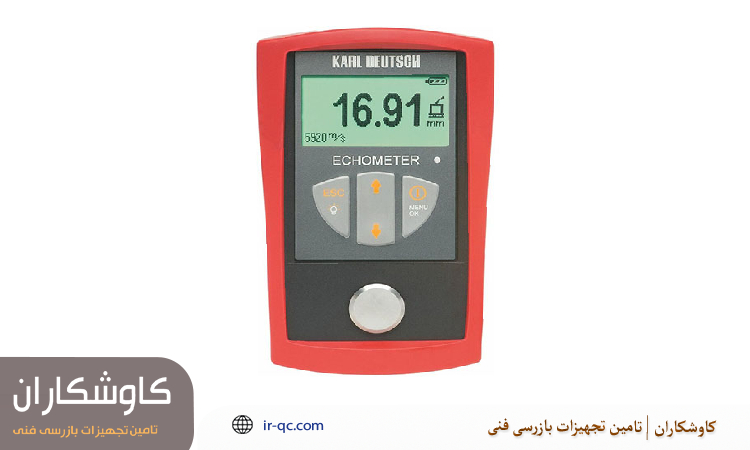

خطا در کالیبراسیون اولیه
کالیبراسیون دستگاه ضخامت سنج، گام حیاتی در آغاز هر فرآیند اندازه گیری است. در صورت انجام نادرست یا بی توجهی به استاندارد مرجع، کل داده های بعدی با خطا همراه خواهد بود. در بسیاری از موارد، اپراتور دستگاه را با استفاده از یک نمونه ی استاندارد کالیبره می کند، اما در مرحله ی اجرا از قطعه ای با جنس یا دمای متفاوت استفاده می شود. این اختلاف باعث ایجاد خطای سرعت صوت التراسونیک می گردد.
روش های تشخیص خطاهای سرعت صوت التراسونیک
تشخیص صحیح خطای ناشی از تنظیم نادرست سرعت صوت، نیازمند درک دقیق رفتار موج التراسونیک در ماده و مقایسه ی منطقی داده هاست. در آزمایش های صنعتی، متخصصان با استفاده از روش های تطبیقی و تحلیلی، خطا را شناسایی و اصلاح می کنند. در این بخش، به سه روش اصلی برای تشخیص این خطاها می پردازیم.
مقایسه با ضخامت واقعی نمونه استاندارد
اولین و دقیق ترین روش تشخیص خطای سرعت صوت التراسونیک، مقایسه ی ضخامت اندازه گیری شده با مقدار واقعی نمونه ی استاندارد است. در این روش، از یک بلوک یا صفحه ی کالیبراسیون با ضخامت معلوم استفاده می شود. اگر مقدار اندازه گیری شده با مقدار واقعی اختلاف قابل توجهی داشته باشد، مشخص می شود که سرعت صوت تنظیم شده اشتباه است.
این روش به ویژه در کالیبراسیون های روزانه کاربرد دارد و در بسیاری از استانداردهای NDT الزام شده است. اپراتور می تواند با اندازه گیری چند نقطه از نمونه ی مرجع، میانگین اختلاف را محاسبه کرده و بر اساس آن، مقدار سرعت صوت را اصلاح نماید.
بررسی تغییرات ناگهانی یا غیرمنطقی در داده ها
در فرآیند پایش ضخامت، داده ها باید با روند منطقی تغییر کنند. اگر در نقاط مجاور، ضخامت ها تغییر ناگهانی یا غیرعادی داشته باشند، احتمال بروز خطای سرعت صوت التراسونیک وجود دارد. برای مثال، اگر در یک لوله ی فولادی، در فاصله ی چند سانتی متری ضخامت از ۵ میلی متر به ۶٫۵ میلی متر افزایش یابد، این افزایش غیرمنطقی می تواند ناشی از تنظیم اشتباه سرعت صوت یا از دست دادن کوپل آکوستیکی بین پراب و سطح باشد.
در چنین شرایطی، بررسی مجدد سرعت صوت با استفاده از نمونه مرجع یا بازکالیبراسیون دستگاه ضروری است.
استفاده از چند نقطه اندازه گیری
یکی از روش های تحلیلی برای تشخیص خطای سرعت صوت، اندازه گیری ضخامت در چند نقطه ی مختلف از قطعه و مقایسه ی نتایج با ابعاد فیزیکی واقعی است. اگر اختلاف میان نقاط زیاد باشد و الگوی خاصی نداشته باشد، احتمال خطا در تنظیم سرعت صوت یا عدم یکنواختی در ساختار ماده وجود دارد.
همچنین در قطعاتی که دارای تغییر دما یا تنش های داخلی هستند، اندازه گیری در نقاط متعدد می تواند به شناسایی مناطقی که سرعت صوت در آن ها تغییر کرده است، کمک کند. در این حالت، با میانگین گیری از چند مقدار و تنظیم مجدد دستگاه، دقت اندازه گیری افزایش می یابد.
راهکارهای اصلاح خطاهای ناشی از سرعت صوت
زمانی که در فرآیند ضخامت سنجی با خطای سرعت صوت التراسونیک مواجه می شویم، تشخیص تنها نیمی از مسیر است؛ بخش مهم تر، اصلاح دقیق و علمی آن است. خطاهای ناشی از سرعت صوت معمولاً قابل اصلاح هستند و در صورتی که اپراتور با اصول کالیبراسیون و رفتار مواد آشنا باشد، می تواند با چند اقدام فنی ساده دقت اندازه گیری را به حالت اولیه بازگرداند. اصلاح این خطاها نیازمند درک عمیق از رفتار امواج فراصوت در مواد مختلف و تأثیر عوامل محیطی است.
در ادامه، چهار روش کلیدی و اثبات شده برای اصلاح خطاهای ناشی از تنظیم نادرست سرعت صوت بررسی می شود که به صورت روزمره در آزمایش های صنعتی و آزمایشگاهی مورد استفاده قرار می گیرند.
کالیبراسیون با نمونه مرجع
اولین و دقیق ترین روش برای اصلاح خطای سرعت صوت التراسونیک، انجام کالیبراسیون مجدد با استفاده از یک نمونه ی مرجع است. این نمونه باید از همان جنس ماده ای باشد که قرار است مورد آزمون قرار گیرد و ضخامت واقعی آن با دقت بالا مشخص شده باشد.
در این روش، اپراتور ضخامت نمونه را با ابزار مکانیکی مانند کولیس یا میکرومتر اندازه گیری کرده و سپس دستگاه ضخامت سنج التراسونیک را روی همان نمونه قرار می دهد. با تغییر تدریجی مقدار سرعت صوت در تنظیمات دستگاه تا زمانی که عدد نمایش داده شده با مقدار واقعی برابر شود، سرعت صوت دقیق برای آن ماده تعیین می شود.
کالیبراسیون باید در همان شرایط محیطی و دمایی انجام شود که اندازه گیری اصلی صورت می گیرد، زیرا تغییر دما می تواند اثر مستقیمی بر سرعت صوت داشته باشد. این روش پایه ای ترین و مطمئن ترین راه برای اصلاح خطاست و در استانداردهای بین المللی NDT به عنوان روش مرجع شناخته می شود.
تنظیم دستی سرعت صوت متناسب با جنس ماده
در بسیاری از دستگاه های مدرن ضخامت سنج، گزینه ای برای تنظیم دستی سرعت صوت وجود دارد. این قابلیت به اپراتور اجازه می دهد تا مقدار سرعت را مطابق با جنس قطعه ی مورد بررسی وارد کند. تنظیم دقیق این پارامتر نیازمند شناخت نوع ماده و ویژگی های فیزیکی آن است.
برای مثال، اگر دستگاه روی سرعت ۵۹۰۰ متر بر ثانیه تنظیم شده باشد اما قطعه از جنس آلومینیوم باشد، باید مقدار به حدود ۶۳۰۰ متر بر ثانیه تغییر داده شود. این اختلاف ممکن است در نگاه اول کوچک به نظر برسد، اما در ضخامت های بالا، خطایی تا چند دهم میلی متر ایجاد خواهد کرد.
اپراتورهای حرفه ای معمولاً جدولی از سرعت صوت مواد پرکاربرد را در اختیار دارند تا بتوانند در محل کار به سرعت مقدار صحیح را اعمال کنند. با این حال، بهترین روش آن است که هر دستگاه در ابتدای شیفت کاری برای جنس مورد نظر مجدداً تنظیم شود.
اعمال اصلاح دمایی (Temperature Compensation)
دمای قطعه و محیط یکی از متغیرهای مهم در دقت اندازه گیری است. افزایش یا کاهش دما باعث تغییر ساختار مولکولی ماده و در نتیجه تغییر در سرعت انتشار امواج صوتی می شود. برای جبران این اثر، باید از اصلاح دمایی استفاده کرد.
برخی از ضخامت سنج های پیشرفته دارای سنسور دمای داخلی یا پراب دما هستند که به صورت خودکار اثر دما را بر سرعت صوت محاسبه و جبران می کنند. در دستگاه های معمولی تر، این کار به صورت دستی انجام می شود. اپراتور ابتدا دمای قطعه را با ترمومتر اندازه گیری کرده و سپس با استفاده از ضرایب تصحیح دما که برای هر ماده مشخص است، مقدار جدید سرعت صوت را محاسبه و در دستگاه وارد می کند.
برای مثال، در فولاد به ازای هر ۵۰ درجه افزایش دما، سرعت صوت تقریباً ۱ درصد کاهش می یابد. دانستن این عدد به اپراتور کمک می کند تا بدون نیاز به تکرار آزمایش، به صورت ریاضی سرعت صوت اصلاح شده را وارد نماید. این روش در محیط هایی با نوسان دما یا فرآیندهای گرم صنعتی مانند خطوط لوله ی نفت و پتروشیمی حیاتی است.
استفاده از جداول سرعت صوت برای مواد مختلف
یکی از ابزارهای بسیار کاربردی در جلوگیری و اصلاح خطای سرعت صوت التراسونیک، بهره گیری از جداول استاندارد سرعت صوت برای مواد مختلف است. این جداول توسط تولیدکنندگان تجهیزات NDT و مؤسسات استاندارد منتشر می شوند و شامل سرعت صوت در دماها و حالت های مختلف برای طیف وسیعی از فلزات، پلاستیک ها و سرامیک ها هستند.
برای مثال، سرعت صوت در فولاد حدود ۵۹۰۰ متر بر ثانیه، در آلومینیوم ۶۳۲۰، در مس ۴۷۰۰ و در تیتانیوم حدود ۶۱۰۰ متر بر ثانیه است. البته این مقادیر با دما، آلیاژ و ساختار کریستالی ماده کمی تغییر می کنند. استفاده از این جداول به ویژه در مراحل اولیه تنظیم یا هنگام فقدان نمونه ی مرجع، به اپراتور کمک می کند تا مقدار تقریبی ولی قابل قبول سرعت صوت را وارد کند.
ترکیب این جداول با تجربه ی عملی و آزمون میدانی روی قطعه واقعی، روشی مطمئن برای رسیدن به دقت بالا در اندازه گیری ضخامت محسوب می شود.
اهمیت تنظیم صحیح سرعت صوت در ضخامت سنج
دستگاه ضخامت سنج التراسونیک برای محاسبه ضخامت از رابطه ی ساده ی T=V×t2T = \frac{V \times t}{2}T=2V×t استفاده می کند، که در آن T ضخامت، V سرعت صوت در ماده، و t زمان رفت و برگشت موج است. از این فرمول مشخص است که اگر مقدار سرعت صوت (V) اشتباه وارد شود، نتیجه نهایی مستقیماً دچار خطا خواهد شد.
در ضخامت سنج های مدرن، معمولاً امکان تنظیم دستی سرعت صوت وجود دارد. اپراتور باید این پارامتر را متناسب با جنس قطعه تنظیم کند. برای مثال، سرعت صوت در فولاد حدود ۵۹۰۰ متر بر ثانیه است، در حالی که در آلومینیوم حدود ۶۳۲۰ متر بر ثانیه و در مس حدود ۴۷۰۰ متر بر ثانیه است. اگر دستگاه برای اندازه گیری فولاد تنظیم شده باشد ولی قطعه از جنس آلومینیوم باشد، عدد ضخامت خوانده شده به طور قابل توجهی اشتباه خواهد بود.
اهمیت تنظیم دقیق سرعت صوت تنها به دقت اندازه گیری محدود نمی شود. در برخی صنایع، داده های ضخامت برای پایش وضعیت خوردگی و محاسبه ی عمر باقیمانده ی تجهیزات مورد استفاده قرار می گیرد. کوچک ترین انحراف در داده ها می تواند روند تحلیل را به کلی تغییر دهد. بنابراین، تنظیم درست سرعت صوت در ضخامت سنج، پایه ی اصلی صحت نتایج در بازرسی های التراسونیک است.
سخن پایانی
روش های التراسونیک از دقیق ترین فناوری های غیرمخرب در ارزیابی ضخامت و یکپارچگی مواد هستند. با این حال، دقت نتایج به میزان زیادی به تنظیم صحیح سرعت صوت در دستگاه بستگی دارد. کوچک ترین بی توجهی در این پارامتر می تواند باعث بروز خطای سرعت صوت التراسونیک شود و داده های به ظاهر درست را به اطلاعات گمراه کننده تبدیل کند.
اجرای مداوم کالیبراسیون، استفاده از نمونه های مرجع، جبران اثر دما و توجه به جنس ماده، مجموعه اقداماتی است که باید بخشی از روال استاندارد هر بازرسی التراسونیک باشد. در نهایت، ترکیب تجربه اپراتور با دانش فنی در مورد رفتار امواج در مواد مختلف، رمز اصلی برای دستیابی به دقت بالا و اعتمادپذیری نتایج است.
سوالات متداول خطای سرعت صوت التراسونیک
- آیا می توان بدون نمونه مرجع، خطای سرعت صوت را اصلاح کرد؟
در برخی موارد بله. می توان از جداول استاندارد سرعت صوت برای مواد مختلف استفاده کرد، اما دقت نهایی کمتر از روش کالیبراسیون با نمونه ی واقعی خواهد بود. - اگر دستگاه ضخامت سنج در محیط گرم یا سرد کار کند، چه باید کرد؟
باید از ضریب تصحیح دما یا گزینه ی Temperature Compensation استفاده شود تا سرعت صوت به صورت خودکار یا دستی متناسب با دمای واقعی تنظیم گردد. - چه زمانی ضخامت سنج نیاز به کالیبراسیون مجدد دارد؟
هر زمان که دستگاه جابه جا شود، پراب تعویض گردد، یا نتایج اندازه گیری با مقادیر واقعی اختلاف پیدا کند، کالیبراسیون مجدد ضروری است. همچنین توصیه می شود حداقل ماهی یک بار انجام شود.
