ضخامت‌سنج اولتراسونیک چیست؟
در دنیای صنعتی امروز، حفظ ایمنی، کنترل کیفیت، کاهش هزینه‌ها و افزایش عمر تجهیزات از اولویت‌های اصلی مهندسان و متخصصان است. یکی از ابزارهای پیشرفته که در تحقق این اهداف نقش بسیار مهمی ایفا می‌کند، ضخامت‌سنج اولتراسونیک است. این دستگاه با بهره‌گیری از امواج فراصوت، بدون نیاز به تخریب یا برش قطعه، ضخامت مواد مختلف را با دقت بالا اندازه‌گیری می‌کند. در این مقاله، به معرفی کامل ضخامت‌سنج اولتراسونیک، نحوه عملکرد آن، اجزای سازنده، کاربردهای صنعتی و سوالات رایج در این زمینه خواهیم پرداخت تا درک دقیقی از این ابزار دقیق صنعتی به دست آورید.
ضخامت‌سنج اولتراسونیک چیست؟
ضخامت‌سنج اولتراسونیک (Ultrasonic Thickness Gauge) دستگاهی است برای اندازه‌گیری ضخامت مواد جامد (فلز، پلاستیک، کامپوزیت و…) به روش غیرمخرب و با استفاده از امواج صوتی با فرکانس بالا. این ابزار اغلب در مواردی استفاده می‌شود که امکان دسترسی به یک سمت قطعه وجود دارد، اما نیاز به اندازه‌گیری دقیق ضخامت از طریق همان سطح است.

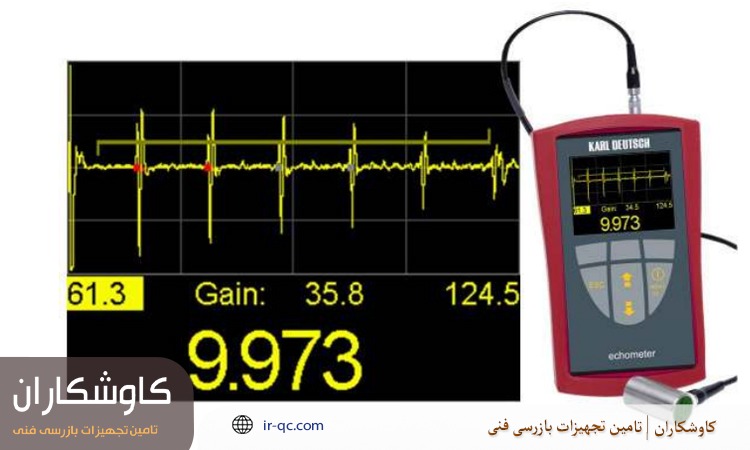

در این روش، ضخامت ماده با محاسبه زمان رفت و برگشت موج فراصوت از سطح ماده و بازتاب آن تعیین می‌شود. این دستگاه در صنایعی که خوردگی، ساییدگی یا کنترل کیفیت اهمیت دارد، کاربرد فراوانی دارد.

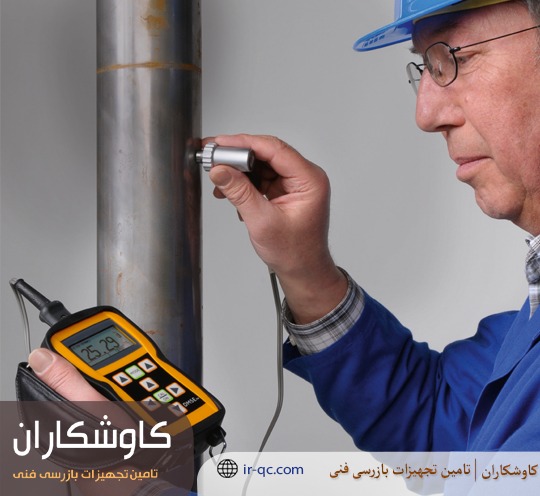

نحوه کار با ضخامت‌سنج اولتراسونیک چگونه است؟
اجزای اصلی دستگاه ضخامت‌سنج اولتراسونیک و نقش هر کدام:
یک ضخامت‌سنج اولتراسونیک از اجزای زیر تشکیل شده است:
- پروب (Transducer): فرستنده و گیرنده امواج اولتراسونیک. این بخش اصلی‌ترین نقش را دارد.
- واحد پردازش (Main Unit): شامل پردازنده، صفحه‌نمایش، کلیدهای کنترل و مدارهای الکترونیکی جهت پردازش سیگنال‌ها.
- ژل کوپلنت: واسطه‌ای بین پروب و سطح قطعه برای انتقال بهتر امواج صوتی.
- کابل‌های اتصال: رابط بین پروب و دستگاه اصلی.

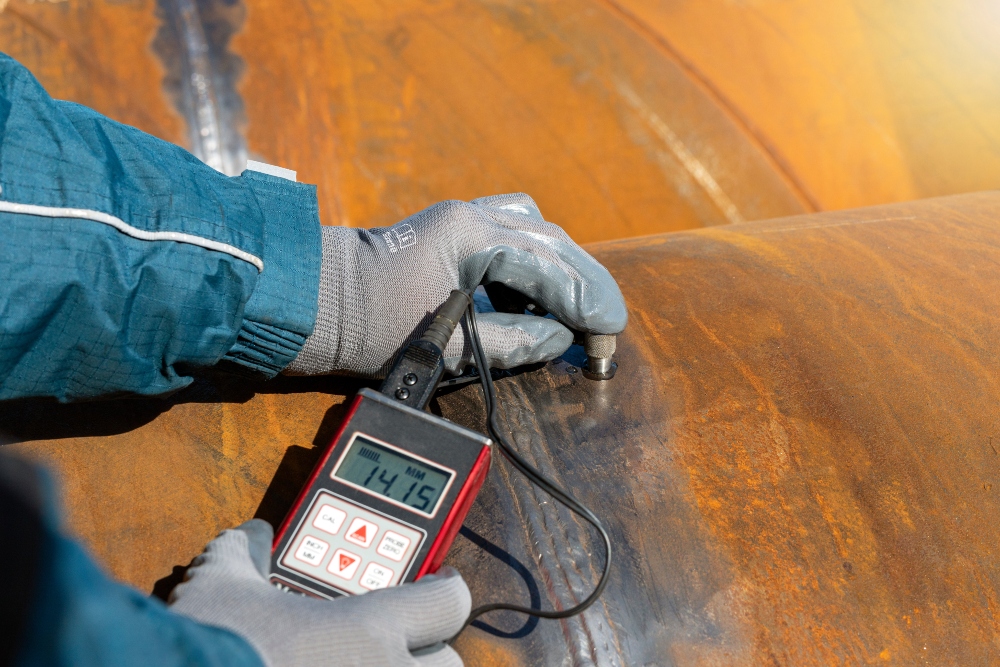

نقش ژل کوپلنت در انتقال امواج اولتراسونیک :
ژل کوپلنت مایعی مخصوص است که روی سطح قطعه و زیر پروب قرار می‌گیرد. هدف آن حذف هوای بین پروب و ماده است، چرا که هوا به‌شدت مانع عبور امواج فراصوت می‌شود. استفاده درست از ژل باعث افزایش دقت و کاهش خطا در اندازه‌گیری خواهد شد.
کاربردهای ضخامت‌سنج اولتراسونیک در صنایع مختلف از نفت و گاز تا خودروسازی
ضخامت‌سنج اولتراسونیک، به دلیل غیرمخرب بودن، دقت بالا و سرعت عمل، در بسیاری از صنایع پرکاربرد است. در ادامه به برخی از مهم‌ترین حوزه‌های کاربرد این دستگاه می‌پردازیم:
کاربرد در صنعت نفت و گاز

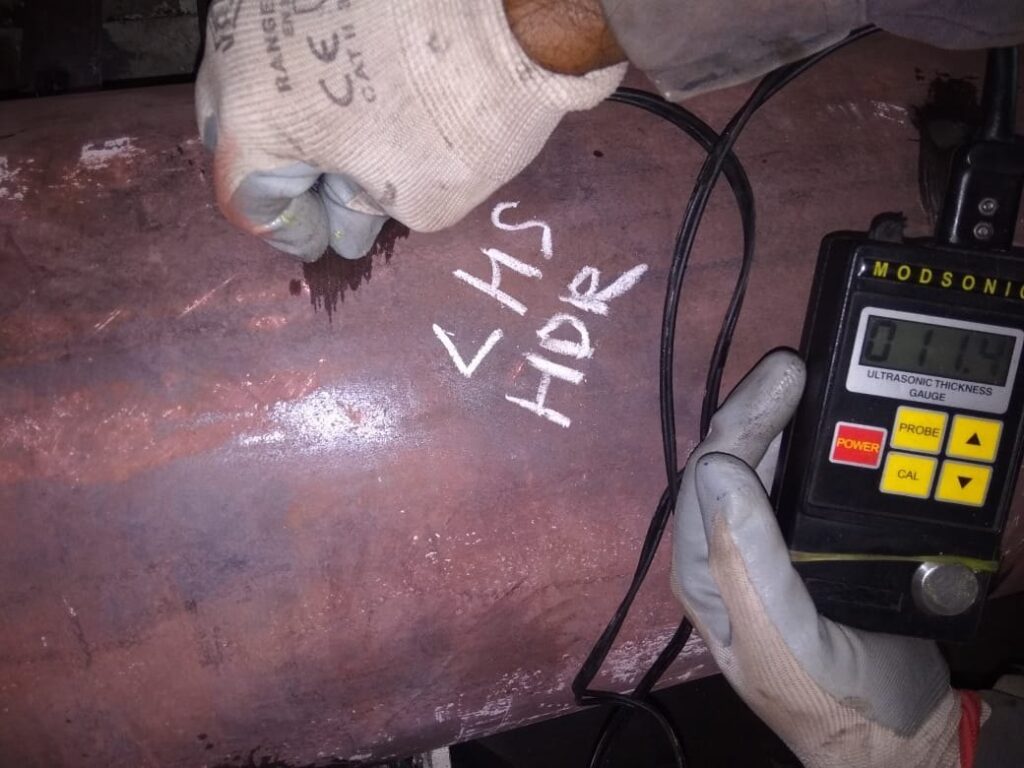

در این صنعت، ضخامت‌سنج اولتراسونیک برای بررسی کاهش ضخامت در اثر خوردگی داخلی و خارجی خطوط لوله، مخازن، مبدل‌های حرارتی و تجهیزات تحت فشار استفاده می‌شود. اندازه‌گیری دوره‌ای ضخامت فلزات در این تجهیزات، امکان پیش‌بینی شکست یا نشتی را فراهم می‌کند.
پایش خوردگی در مخازن فلزی
در مخازن ذخیره‌سازی و سیلوهای صنعتی، خوردگی می‌تواند به شکست فاجعه‌بار منجر شود. ضخامت‌سنج اولتراسونیک این امکان را می‌دهد که بدون آسیب به پوشش محافظ (مانند رنگ یا اپوکسی)، ضخامت فلز پایه اندازه‌گیری شود.
تست ضخامت قطعات خودرویی
در فرآیندهای ساخت قطعات خودرو، بررسی یکنواختی ضخامت شاسی، درها، بدنه و سایر قطعات فلزی ضروری است. ضخامت‌سنج اولتراسونیک در خطوط تولید به‌عنوان ابزاری برای بازرسی سریع و غیرمخرب به‌کار می‌رود.
کنترل کیفیت تولید در کارخانه‌ها
در بسیاری از صنایع مانند تولید لوله، ورق، پروفیل و قطعات تزریقی، ضخامت‌سنجی نقش اساسی در کنترل کیفیت ایفا می‌کند. این ابزار کمک می‌کند تا ضخامت نهایی محصول در محدوده مجاز قرار گیرد و از تولید ضایعات جلوگیری شود.
سوالات متداول
- دقیق‌ترین برند ضخامت‌سنج اولتراسونیک چیست؟
برندهایی مانند Olympus، GE Krautkramer، Dakota، Time Group و Elcometer جزو معتبرترین و دقیق‌ترین برندهای تولیدکننده ضخامت‌سنج اولتراسونیک در سطح جهان هستند. دقت دستگاه بستگی به مدل، کشور سازنده و کیفیت قطعات الکترونیکی آن دارد. برای کاربردهای حساس، مدل‌های دارای قابلیت کالیبراسیون دو نقطه‌ای و تنظیم سرعت صوت توصیه می‌شود. - آیا ضخامت‌سنج اولتراسونیک برای پلاستیک هم کار می‌کند؟
بله، بسیاری از دستگاه‌های ضخامت‌سنج اولتراسونیک قابلیت اندازه‌گیری ضخامت پلاستیک، رزین، شیشه، پلی‌اتیلن و مواد کامپوزیتی را دارند، به‌شرط آن‌که سرعت صوت در آن ماده مشخص شده و دستگاه بر اساس آن تنظیم شود. استفاده از پروب مخصوص و ژل کوپلنت مناسب نیز برای اندازه‌گیری دقیق‌تر ضروری است.
سخن پایانی
ضخامت‌سنج اولتراسونیک ابزار قدرتمندی برای اندازه‌گیری ضخامت مواد به‌شکل غیرمخرب، سریع و دقیق است. این دستگاه در صنایع کلیدی مانند نفت و گاز، خودروسازی، پتروشیمی، تولید قطعات فلزی و حتی پزشکی کاربرد دارد. با درک درست از عملکرد، کاربرد و محدودیت‌های آن می‌توان از این فناوری به‌شکلی مؤثر برای کاهش ریسک، افزایش بهره‌وری و تضمین کیفیت استفاده کرد. اگر قصد خرید ضخامت‌سنج اولتراسونیک دارید یا به آموزش تخصصی در زمینه کار با این دستگاه نیاز دارید، خوشحال می‌شویم راهنمایی‌تان کنیم.
