فرق بین ضخامت سنج مغناطیسی و اولتراسونیک چیست؟
در صنایع گوناگون مانند خودروسازی، ساخت‌وساز، نفت و گاز، تولید تجهیزات فلزی و نگهداری از سازه‌ها، اندازه‌گیری دقیق ضخامت مواد نقش اساسی در تضمین ایمنی، کنترل کیفیت و افزایش طول عمر تجهیزات دارد. یکی از ابزارهای اصلی در این زمینه، ضخامت‌سنج است که برای سنجش ضخامت پوشش‌ها، رنگ، فلزات و سطوح مختلف به‌کار می‌رود. با پیشرفت تکنولوژی، روش‌های مختلفی برای ضخامت‌سنجی توسعه یافته‌اند که از میان آن‌ها ضخامت‌سنج مغناطیسی و ضخامت‌سنج اولتراسونیک دو روش رایج و پرکاربرد محسوب می‌شوند. در این مقاله قصد داریم با معرفی هر دو روش، تفاوت‌ها، مزایا، معایب و کاربردهای آن‌ها را بررسی کنیم تا بتوانید انتخابی هوشمندانه برای نیاز صنعتی خود داشته باشید.
ضخامت‌سنج چیست و چه کاربردی دارد؟ ابزاری کلیدی برای کنترل کیفیت مواد
ضخامت‌سنج دستگاهی است که برای اندازه‌گیری ضخامت مواد مختلف مانند فلزات، پوشش‌ها، رنگ‌ها و پلاستیک‌ها به‌کار می‌رود. این ابزار با دقت بالا می‌تواند ضخامت لایه‌ای از رنگ روی بدنه خودرو، فلز روی فلز پایه، یا حتی ضخامت یک لوله صنعتی را اندازه‌گیری کند. ضخامت‌سنج‌ها بسته به نوع متریال و شرایط کاربردی به دو دسته‌ی کلی تماسی و غیرتماسی، و از نظر فناوری به انواع مختلفی مثل مغناطیسی، اولتراسونیک، جریان گردابی و نوری تقسیم می‌شوند.
کاربردهای رایج ضخامت‌سنج:
- کنترل کیفیت در رنگ‌کاری خودروها
- بررسی خوردگی در تجهیزات صنعتی و لوله‌ها
- تست ضخامت پوشش‌های محافظتی مانند گالوانیزه، اپوکسی یا PVC
- صنایع هوایی، دریایی، نفت، گاز و پتروشیمی
انواع روش‌های ضخامت‌سنجی در صنعت و کاربردهای هر یک
ضخامت‌سنجی می‌تواند به روش‌های مختلفی انجام شود، که هرکدام مزایا و محدودیت‌های خاص خود را دارند:
- ضخامت‌سنج مغناطیسی (Magnetic)
- ضخامت‌سنج اولتراسونیک (Ultrasonic)
- ضخامت‌سنج جریان گردابی (Eddy Current)
- ضخامت‌سنج نوری یا لیزری
- روش‌های مکانیکی و دستی (کالیپر یا میکرومتر)
در این مقاله تمرکز ما بر روی دو روش اصلی و پرکاربرد یعنی مغناطیسی و اولتراسونیک خواهد بود.

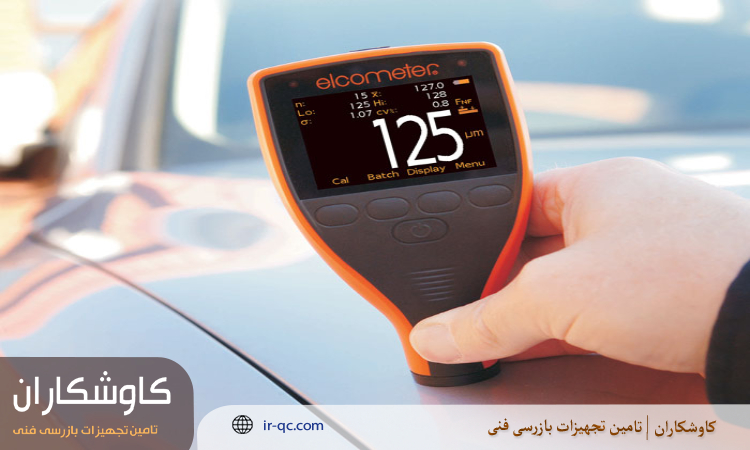

بررسی ضخامت‌سنج مغناطیسی (Magnetic Thickness Gauge) و نحوه عملکرد آن
ضخامت‌سنج مغناطیسی بر پایه خاصیت مغناطیسی بین کاوشگر (Probe) و سطح زیرین فلز کار می‌کند. این دستگاه معمولاً برای اندازه‌گیری ضخامت پوشش‌های غیرمغناطیسی مانند رنگ، لاک، پلاستیک، روی یا کروم بر روی بستر فلزی مغناطیسی (مثل فولاد) استفاده می‌شود.
نحوه عملکرد ضخامت‌سنج مغناطیسی
هنگامی که پروب دستگاه روی سطح قرار می‌گیرد، فاصله بین پروب و فلز پایه اندازه‌گیری شده و به عنوان ضخامت پوشش ثبت می‌شود. این روش از تداخل با پوشش‌های غیرمغناطیسی جلوگیری می‌کند و مناسب پوشش‌های نازک یا ضخیم است.
مزایا و معایب ضخامت‌سنج مغناطیسی
مزایا:
- کاربری ساده: استفاده سریع و بدون نیاز به تنظیمات پیچیده
- سرعت بالا: پاسخ‌دهی سریع در آنالیز سطحی
- قیمت مناسب: نسبت به سایر روش‌ها مقرون‌به‌صرفه است
- عدم نیاز به ماده واسط یا کوپلنت
معایب:
- فقط برای فلزات مغناطیسی مانند آهن و فولاد کاربرد دارد
- نمی‌تواند ضخامت فلز پایه را اندازه‌گیری کند، بلکه صرفاً پوشش روی آن را می‌سنجد
- نسبت به انحنای سطح حساس است

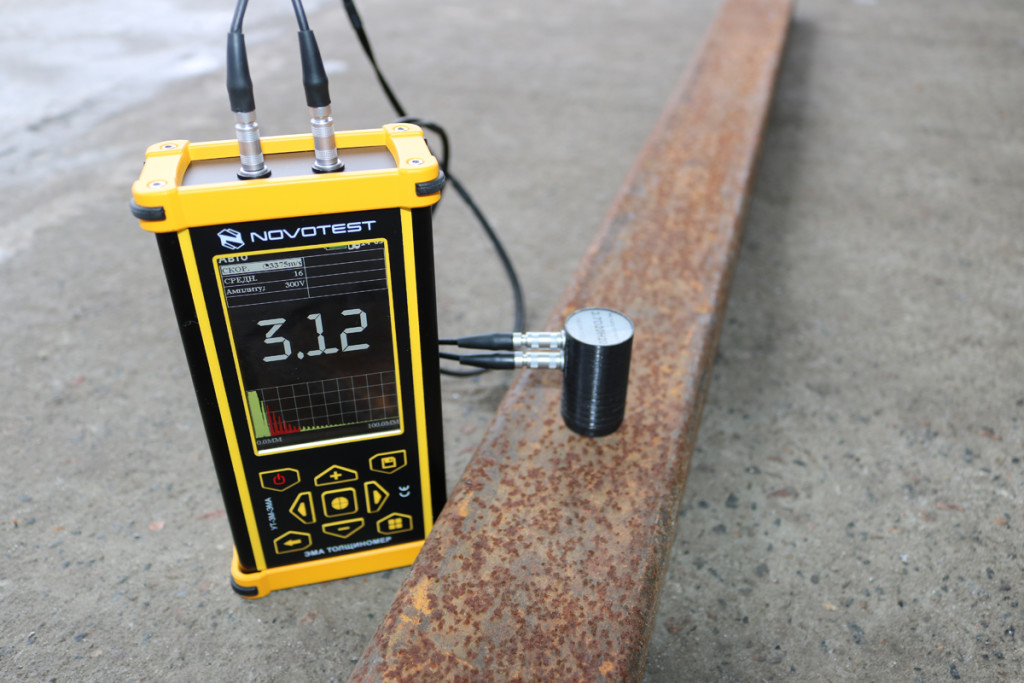

بررسی ضخامت‌سنج اولتراسونیک (Ultrasonic Thickness Gauge) و اصول کارکرد آن
ضخامت‌سنج اولتراسونیک یکی از پیشرفته‌ترین روش‌های اندازه‌گیری ضخامت است که بر پایه امواج صوتی با فرکانس بالا عمل می‌کند. این دستگاه قادر است بدون نیاز به دسترسی دوطرفه، ضخامت مواد را از یک سمت اندازه‌گیری کند.
عملکرد ضخامت‌سنج اولتراسونیک:
پروب اولتراسونیک پالس‌هایی از امواج فراصوت را به داخل ماده ارسال می‌کند. این امواج از سطح پشتی بازتاب شده و دوباره به پروب بازمی‌گردند. زمان رفت و برگشت موج به دستگاه امکان می‌دهد تا با درنظر گرفتن سرعت صوت در آن ماده، ضخامت را محاسبه کند.
مزایا و معایب ضخامت‌سنج اولتراسونیک
مزایا:
- قابل استفاده برای طیف وسیعی از مواد: فلزات، پلاستیک‌ها، سرامیک، شیشه و کامپوزیت‌ها
- عدم محدودیت به نوع فلز: برخلاف ضخامت‌سنج مغناطیسی
- تشخیص خوردگی و کاهش ضخامت فلز پایه
- قابلیت اندازه‌گیری از یک طرف قطعه
- اندازه‌گیری از زیر لایه‌های رنگ یا پوشش
معایب:
- نیاز به ماده رابط (کوپلنت): برای انتقال صحیح امواج فراصوت
- حساسیت به زبری سطح و دمای بالا
- قیمت بالاتر نسبت به مدل‌های مغناطیسی
- نیاز به کالیبراسیون دقیق و مهارت اپراتور
جدول مقایسه ضخامت‌سنج مغناطیسی و اولتراسونیک بر اساس ویژگی‌های کلیدی
| ویژگی‌ها | ضخامت‌سنج مغناطیسی | ضخامت‌سنج اولتراسونیک |
| نوع کاربرد | اندازه‌گیری پوشش روی فلز مغناطیسی | اندازه‌گیری ضخامت فلز و غیر فلز |
| دقت | بالا (در شرایط سطحی مناسب) | بسیار بالا (با کالیبراسیون صحیح) |
| نیاز به کوپلنت | ندارد | دارد |
| قابلیت استفاده از زیر رنگ | خیر | بله |
| مناسب برای فلزات غیر مغناطیسی | خیر | بله |
| نیاز به آماده‌سازی سطح | کم | نسبتاً زیاد |
| قیمت | اقتصادی | گران‌تر |
| اپراتوری | ساده | نیاز به آموزش |
| کاربرد در فلز گالوانیزه | بله | بله |
سخن پایانی
هر یک از روش‌های ضخامت‌سنجی مغناطیسی و اولتراسونیک مزایا و کاربردهای خاص خود را دارند. اگر قصد دارید فقط ضخامت پوشش‌های غیرمغناطیسی روی فلزات آهنی را اندازه‌گیری کنید و به دنبال گزینه‌ای سریع، ساده و مقرون‌به‌صرفه هستید، ضخامت‌سنج مغناطیسی بهترین انتخاب است. اما اگر نیاز به اندازه‌گیری ضخامت واقعی فلزات، بررسی خوردگی یا آنالیز از زیر پوشش دارید، ضخامت‌سنج اولتراسونیک گزینه‌ای حرفه‌ای و دقیق خواهد بود. در نتیجه، انتخاب مناسب‌ترین ضخامت‌سنج به جنس ماده، شرایط سطحی، نیاز به دقت و بودجه‌ی شما بستگی دارد.
سوالات متداول
- آیا ضخامت‌سنج اولتراسونیک به فلز خاصی حساس است؟
خیر، این نوع ضخامت‌سنج برای بسیاری از مواد از جمله فلزات آهنی و غیرآهنی، پلاستیک‌ها و حتی شیشه قابل استفاده است. فقط کافی است سرعت صوت در ماده مورد نظر مشخص باشد. - دقت ضخامت‌سنج مغناطیسی چقدر است؟
دقت این دستگاه معمولاً در حد میکرون است، اما به عواملی مثل انحنای سطح، نوع فلز پایه و ضخامت پوشش بستگی دارد. - آیا ضخامت‌سنج اولتراسونیک از زیر رنگ هم کار می‌کند؟
بله، یکی از مزایای اصلی دستگاه‌های اولتراسونیک این است که می‌توانند ضخامت فلز پایه را از زیر پوشش یا رنگ اندازه‌گیری کنند، بدون نیاز به حذف رنگ. - ضخامت‌سنج مناسب برای فلز گالوانیزه چیست؟
هر دو نوع ضخامت‌سنج می‌توانند برای فلزات گالوانیزه مفید باشند. ضخامت‌سنج مغناطیسی برای اندازه‌گیری ضخامت لایه روی و ضخامت‌سنج اولتراسونیک برای بررسی ضخامت کلی فلز و پایه مفید هستند.
