در این راهنمای سختی سنج لاستیک با انواع دستگاه ها، کاربردها و معیارهای انتخاب بهترین سختی سنج آشنا می شوید.از تایر خودرو و تجهیزات پزشکی گرفته تا صنایع هوافضا و لوازم خانگی، همه و همه وابسته به کیفیت و ویژگی های فیزیکی لاستیک هستند. یکی از شاخصه های مهم در بررسی کیفیت لاستیک، سختی آن است. سختی بیانگر میزان مقاومت لاستیک در برابر تغییر شکل یا فشار است و ارتباط مستقیمی با دوام، طول عمر و عملکرد قطعه دارد.
در این راهنمای سختی سنج لاستیک، ابزارهای تخصصی و روش های اندازه گیری سختی لاستیک بررسی شده اند این دستگاه ها با دقت بالا میزان سختی لاستیک را اندازه گیری می کنند تا تولیدکنندگان و کارشناسان کنترل کیفیت بتوانند از مناسب بودن محصول برای کاربردهای مختلف اطمینان حاصل کنند. اهمیت این موضوع زمانی بیشتر می شود که بدانیم هر کاربرد صنعتی به میزان سختی متفاوتی نیاز دارد. برای مثال، تایر خودرو باید نه آن قدر نرم باشد که سریع ساییده شود و نه آن قدر سخت که مانع از چسبندگی به سطح جاده شود.
در این مقاله به طور مفصل به بررسی مفهوم سختی سنج لاستیک، انواع دستگاه های سختی سنج، ویژگی های سختی سنج پرتابل و همچنین کاربردهای آن در صنایع مختلف خواهیم پرداخت.
سختی سنج چیست و چگونه کار می کند؟
در این راهنمای سختی سنج لاستیک گفته میشود که سختی سنج یا Hardness Tester دستگاهی است که برای اندازه گیری میزان مقاومت یک ماده در برابر تغییر شکل یا نفوذ یک جسم سخت به آن طراحی شده است. در واقع، این ابزار مشخص می کند که یک ماده تا چه اندازه در برابر فشار یا نیروی خارجی واکنش نشان می دهد.
در مورد سختی سنج لاستیک، مکانیزم کار بر پایه استانداردهای بین المللی مانند ASTM یا ISO طراحی شده است. متداول ترین استاندارد در این حوزه، مقیاس شور (Shore) است که سختی لاستیک و پلیمرها را بر اساس میزان فرورفتگی یک سوزن یا سوزن مانند به سطح ماده مشخص می کند. برای مثال، سختی سنج شور A و D از رایج ترین ابزارها برای اندازه گیری سختی لاستیک و پلاستیک هستند.
کارکرد سختی سنج به این صورت است که یک فشار مشخص روی سطح ماده وارد می شود و میزان فرورفتگی سوزن در ماده به صورت عددی روی نمایشگر یا صفحه مدرج نشان داده می شود. هرچه میزان نفوذ کمتر باشد، ماده سخت تر است و عدد بزرگ تری روی مقیاس سختی ثبت می شود.
انواع سختی سنج ها و کاربرد آن ها در صنایع مختلف
سختی سنج ها ابزارهایی حیاتی برای اندازه گیری مقاومت مواد در برابر نفوذ، فشار یا خراش هستند و بسته به نوع ماده و کاربرد صنعتی، در مدل ها و مقیاس های مختلف طراحی شده اند. در حوزه لاستیک و پلیمر، سه گروه اصلی سختی سنج بیشترین کاربرد را دارند:

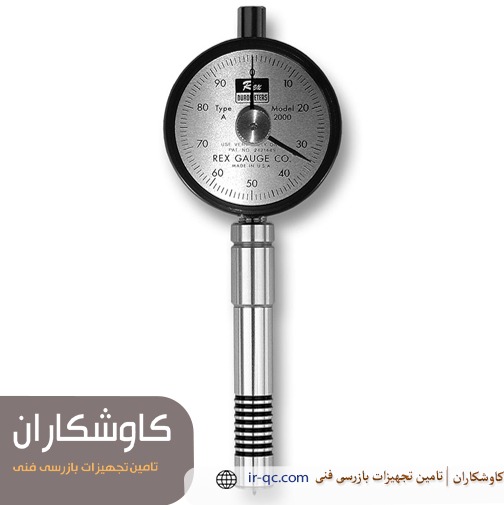

سختی سنج شور A (Shore A):
این نوع سختی سنج برای مواد نرم و انعطاف پذیر مانند لاستیک های نرم، الاستومرها و پلاستیک های انعطاف پذیر طراحی شده است. با استفاده از Shore A می توان سختی قطعاتی مانند واشرها، نوارهای لاستیکی، قطعات ضربه گیر و پروفیل های انعطاف پذیر را به طور دقیق اندازه گیری کرد. این دستگاه برای کاربردهایی که نیاز به بررسی انعطاف و خاصیت کشسانی مواد دارند، بسیار مناسب است.

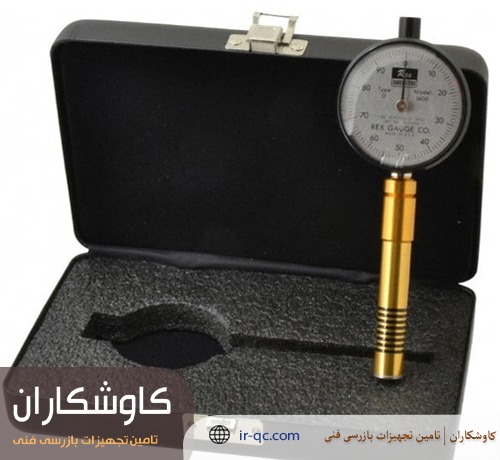

سختی سنج شور D (Shore D):
Shore D برای مواد سخت تر مانند پلاستیک های سخت، لاستیک های با سختی بالا و قطعاتی که مقاومت بالایی در برابر فشار و نیروهای مکانیکی دارند، به کار می رود. این ابزار به خصوص در بررسی قطعات صنعتی، قطعات خودرو، تجهیزات مکانیکی و محصولات مهندسی که دوام و مقاومت مکانیکی بالایی نیاز دارند، بسیار کاربردی است.
سختی سنج شور 00 (Shore 00):
این مدل مخصوص مواد بسیار نرم و لطیف مانند اسفنج ها، فوم ها، ژل های سیلیکونی و قطعات انعطاف پذیر فوق نرم طراحی شده است. Shore 00 میزان نرمی، انعطاف و مقاومت در برابر فشار اندک این نوع مواد را به دقت اندازه گیری می کند و برای کنترل کیفیت محصولات نرم و انعطاف پذیر ایده آل است.
علاوه بر مقیاس های Shore، در صنایع فلزات و سرامیک نیز سختی سنج های متفاوتی وجود دارد که از جمله آن ها می توان به راکول (Rockwell)، ویکرز (Vickers) و برینل (Brinell) اشاره کرد.
این دستگاه ها برای اندازه گیری سختی فلزات، آلیاژها و سرامیک ها با دقت بالا و در استانداردهای بین المللی به کار می روند. با این حال، در زمینه لاستیک و پلیمر، مقیاس های Shore بیشترین کاربرد و محبوبیت را دارند و برای ارزیابی کیفیت، کنترل تولید و تحقیق و توسعه محصول استفاده می شوند.
سختی سنج پرتابل
یکی از ویژگی های مهم در فرآیند کنترل کیفیت، امکان اندازه گیری سختی در محل و بدون نیاز به تجهیزات سنگین آزمایشگاهی است. اینجاست که سختی سنج پرتابل اهمیت پیدا می کند.

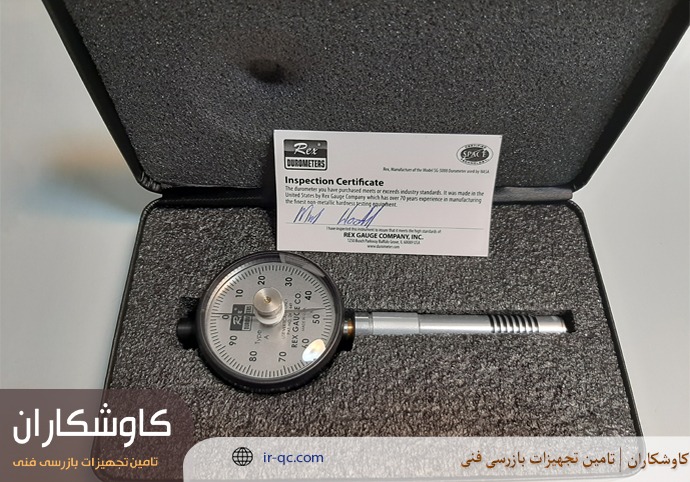

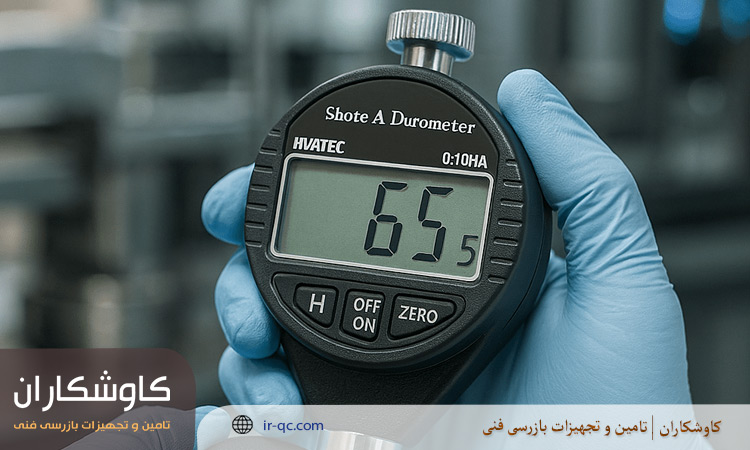

سختی سنج های پرتابل دستگاه هایی سبک و قابل حمل هستند که به راحتی می توان آن ها را به خطوط تولید یا محل نصب قطعات برد و اندازه گیری سختی را در لحظه انجام داد. این دستگاه ها در دو نوع آنالوگ و دیجیتال تولید می شوند. نوع آنالوگ معمولاً دارای یک صفحه مدرج است، در حالی که نوع دیجیتال داده ها را با دقت بیشتری روی نمایشگر نشان می دهد و حتی امکان ذخیره سازی اطلاعات و اتصال به کامپیوتر را نیز دارد.
مزایای سختی سنج پرتابل:
استفاده از سختی سنج پرتابل می تواند با مزیت های زیادی برای افراد همراه باشد که مهم ترین آن ها عبارتند از:
- سهولت جابه جایی و کاربری ساده
- کاهش هزینه و زمان آزمایش
- امکان استفاده در محیط های صنعتی و خطوط تولید
- دقت مناسب برای مصارف عملیاتی
این نوع دستگاه به ویژه در صنایع خودروسازی، لاستیک سازی و تولید قطعات صنعتی به طور گسترده مورد استفاده قرار می گیرد.
کاربرد های سختی سنج
سختی سنج لاستیک در صنایع مختلف کاربرد گسترده ای دارد و انتخاب صحیح آن می تواند به طور مستقیم بر کیفیت، دوام و کارایی محصول تاثیر بگذارد.
در صنعت خودروسازی، از این ابزار برای اندازه گیری سختی تایرها، واشرها، ضربه گیرها و سایر قطعات لاستیکی خودرو استفاده می شود تا اطمینان حاصل شود که قطعات مقاومت و انعطاف مناسب برای عملکرد ایمن و راحت خودرو دارند. در صنایع پزشکی نیز سختی سنج نقش مهمی ایفا می کند؛ تولید ابزارهایی مانند سرنگ ها، لوله های سیلیکونی و پروتزها نیازمند بررسی دقیق میزان انعطاف و نرمی مواد است تا عملکرد مطلوب و ایمنی بیمار تضمین شود.
در بخش ساخت وساز، سختی سنج ها برای بررسی سختی لاستیک های عایق، مواد آب بند و قطعات محافظتی به کار می روند و به مهندسان کمک می کنند تا از مقاومت و دوام این قطعات در شرایط محیطی مختلف اطمینان حاصل کنند.
صنایع هوایی و دریایی نیز از این ابزار برای کنترل کیفیت لاستیک های مقاوم در برابر شرایط محیطی سخت مانند دما و فشار بالا استفاده می کنند، چرا که هرگونه انحراف در سختی می تواند عملکرد و ایمنی تجهیزات را تحت تاثیر قرار دهد. حتی در تولید لوازم خانگی، سختی سنج ها برای ارزیابی درزگیرها، واشرها و قطعات لاستیکی وسایل برقی مورد استفاده قرار می گیرند تا طول عمر و عملکرد مناسب آن ها تضمین شود.
در تمامی این موارد، هدف اصلی از استفاده از سختی سنج، اطمینان از تطابق ویژگی های مواد با استانداردهای طراحی و الزامات ایمنی است و به تولیدکنندگان کمک می کند محصولاتی با کیفیت بالاتر، دوام بیشتر و عملکرد مطمئن تر ارائه دهند.
اصول کار سختی سنج
سختی سنج ها به طور کلی بر اساس میزان مقاومت ماده در برابر نفوذ یک جسم استاندارد عمل می کنند. در مورد سختی سنج لاستیک، این جسم معمولاً یک سوزن یا اندنتر (Indenter) است که با نیروی مشخصی به سطح لاستیک فشار داده می شود. هرچه لاستیک سخت تر باشد، میزان فرورفتگی کمتر است و عدد سختی بیشتری روی نمایشگر یا صفحه مدرج دستگاه ثبت می شود.
روش های متداول در سنجش سختی لاستیک عبارت اند از:
- روش شور (Shore) : رایج ترین روش برای لاستیک و پلاستیک هاست. در این روش با مقیاس هایی مانند Shore A یا Shore D سختی اندازه گیری می شود.
- روش های مکانیکی و دیجیتال: دستگاه های قدیمی به صورت آنالوگ و مکانیکی بودند، اما امروز مدل های دیجیتال با دقت بالا و قابلیت ذخیره داده ها استفاده می شوند.
- روش های آزمایشگاهی: در موارد خاص ممکن است از آزمون های ترکیبی مانند اندازه گیری مقاومت فشاری و کششی برای تکمیل داده های سختی استفاده شود.
این اصول باعث می شوند که اندازه گیری سختی لاستیک هم قابل تکرار باشد و هم با استانداردهای بین المللی مطابقت داشته باشد.
معیارهای سختی لاستیک
برای لاستیک ها، معیارهای سختی بر اساس استاندارد شور (Shore) تعیین می شود. دو مقیاس پرکاربرد عبارت اند از:
- Shore A : برای لاستیک های نرم و الاستومرهای انعطاف پذیر. محدوده معمولی سختی لاستیک های مصرفی بین ۳۰ تا ۹۰ Shore A است. برای مثال، واشرها یا ضربه گیرهای نرم معمولاً حدود ۴۰-۶۰ Shore A سختی دارند.
- Shore D : برای لاستیک ها و پلاستیک های سخت تر استفاده می شود. این مقیاس معمولاً زمانی به کار می رود که سختی ماده فراتر از محدوده Shore A باشد. تایرهای صنعتی یا قطعاتی که نیازمند مقاومت بیشتر هستند ممکن است در این دسته قرار بگیرند.
اعداد سختی نشان می دهند که ماده تا چه حد در برابر فشار و تغییر شکل مقاومت دارد. انتخاب درست سختی برای لاستیک حیاتی است، زیرا سختی نامناسب می تواند باعث ترک خوردگی، سایش سریع یا کاهش انعطاف پذیری شود.
مزایا و محدودیت های سختی سنج
برای شناخت بهتر سختی سنج خوب است که در این راهنمای سختی سنج لاستیک با مزایا و معایب آن بیش تر آشنا شویم. این دستگاه به دلیل ساختار و ویژگی هایی که دارد، ممکن است با مزیت ها و عیوبی همراه باشد که مهم ترین آن ها عبارتند از:
مزایا:
برای شناخت بهتر سختی سنج لاستیک، لازم است با مزایای استفاده از این دستگاه آشنا شویم. سختی سنج ها داده های دقیق و قابل اعتمادی برای کنترل کیفیت مواد و محصولات فراهم می کنند و امکان مقایسه آسان محصولات مختلف با استفاده از مقیاس های استاندارد را میسر می سازند.
علاوه بر این، سرعت بالای اندازه گیری و قابلیت استفاده در محیط های صنعتی و آزمایشگاهی، بهره وری فرآیند کنترل کیفیت را افزایش می دهد. وجود مدل های پرتابل نیز امکان استفاده مستقیم در خطوط تولید و بررسی سریع قطعات را فراهم کرده و انعطاف پذیری بالایی به فرایند بازرسی می بخشد.
محدودیت ها:
با وجود مزایای متعدد، استفاده از سختی سنج لاستیک محدودیت هایی نیز دارد که باید در نظر گرفته شوند. نتایج این دستگاه ممکن است تحت تأثیر عوامل محیطی مانند دما و رطوبت قرار گیرد و تنها سختی سطحی مواد را نشان می دهد، بدون آنکه اطلاعاتی درباره خواص مکانیکی داخلی ماده ارائه کند.
همچنین برای دقت بالا، دستگاه نیاز به کالیبراسیون دقیق دارد تا خطا در اندازه گیری به حداقل برسد. در مواردی که مواد بسیار نازک یا بسیار نرم باشند، احتمال خطای اندازه گیری نیز افزایش پیدا می کند، بنابراین رعایت شرایط استاندارد و انتخاب مناسب سختی سنج اهمیت ویژه ای دارد.
بنابراین اگرچه سختی سنج ابزاری ضروری و پرکاربرد در صنایع مختلف است، باید نتایج آن همراه با سایر آزمون های مکانیکی تفسیر شود.
سخن پایانی
سختی لاستیک یکی از ویژگی های حیاتی است که مستقیماً بر عملکرد و دوام آن اثر می گذارد.این راهنمای سختی سنج لاستیک به شما کمک می کند تا با انتخاب مناسب ترین دستگاه، دقت و دوام محصول نهایی را تضمین کنید.آشنایی با اصول کار دستگاه، معیارهای استاندارد مانند Shore A و D و همچنین مزایا و محدودیت های آن، به تولیدکنندگان و مصرف کنندگان امکان می دهد بهترین تصمیم را در انتخاب مواد و طراحی قطعات بگیرند.
سوالات متداول راهنمای سختی سنج لاستیک
- سختی سنج لاستیک چگونه کار می کند؟
این دستگاه با اعمال فشار مشخص توسط یک سوزن استاندارد به سطح لاستیک و اندازه گیری میزان فرورفتگی، عدد سختی را بر اساس مقیاس شور نمایش می دهد. - چه تفاوتی میان Shore A و Shore D وجود دارد؟
Shore A برای لاستیک های نرم و انعطاف پذیر به کار می رود، در حالی که Shore D برای مواد سخت تر و مقاوم تر استفاده می شود. - آیا نتایج سختی سنج لاستیک همیشه دقیق است؟
دقت این ابزار بالا است، اما شرایط محیطی مانند دما و رطوبت و همچنین ضخامت نمونه می تواند بر نتایج تأثیر بگذارد. برای افزایش دقت، دستگاه باید کالیبره شده و آزمون در شرایط استاندارد انجام شود.
