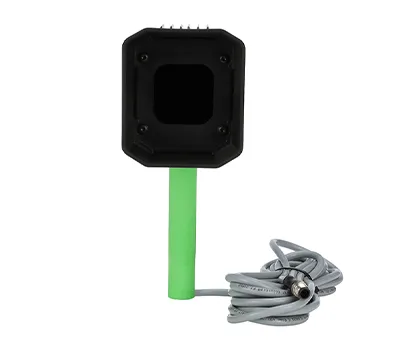

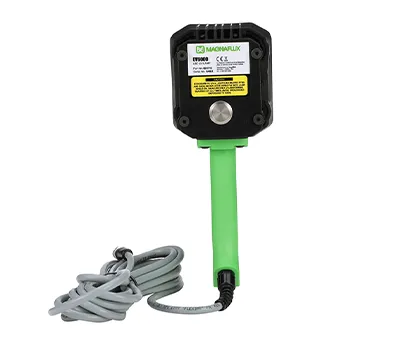

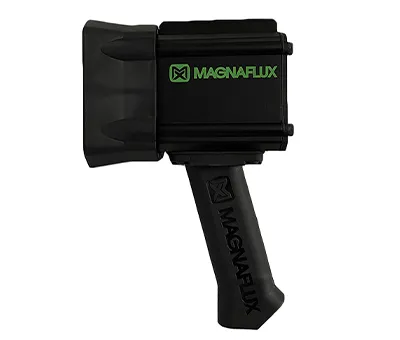

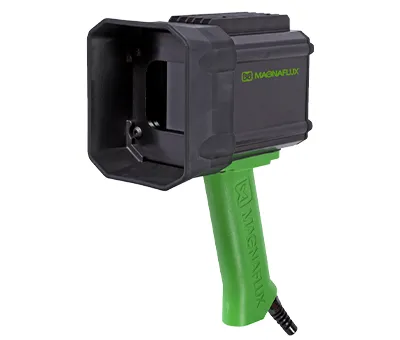

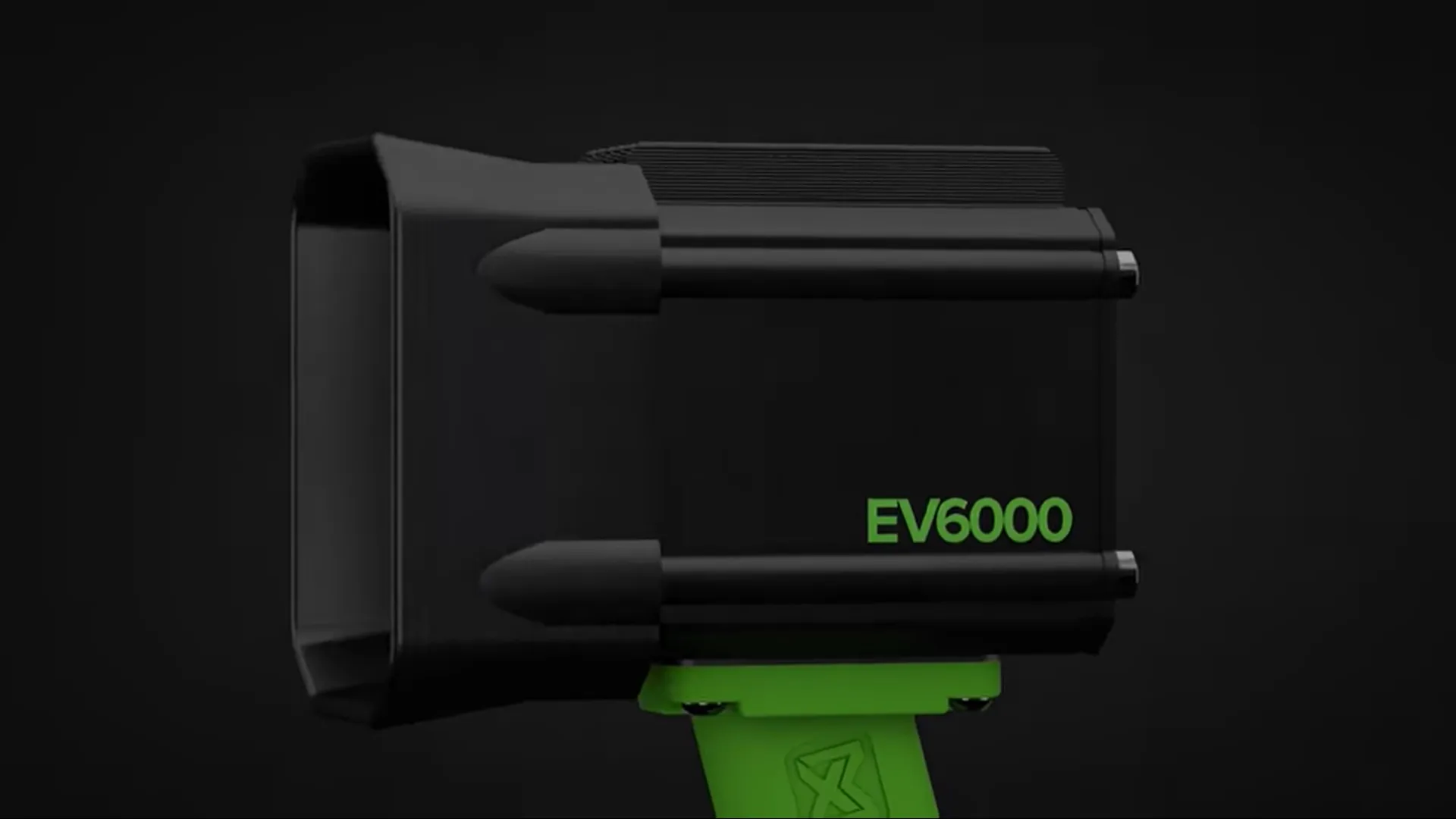

دستگاهEV 6000

مشخصات فنی مهم دستگاهEV 6000

• از دیتاشیت رسمی دستگاه میتوان به چند مورد کلیدی اشاره کرد :
• پهنای پرتو (Beam) تقریبی : 9 اینچ( 23 سانتیمتر) در فاصله 15 اینچ ( 38 سانتیمتر) از سطح .
• شدت حداکثری تابش (Irradiance) در فاصله 15 اینچ : حدود 5000 میکرووات بر سانتیمتر مربع .
• طول موج موج اوج 365 ± 5: (Peak Wavelength) نانومتر.
• طراحی بدون فن داخلی ، بدنه مقاوم با رتبه حفاظت (IP65) مقاومت در برابر گرد و غبار و پاشش آب .
• وزن دستگاه : حدود 1.3 کیلوگرم ( 2.8 پوند) برای خود لامپ .
• منبع تغذیه : 100-240 VAC ، 60.5 HZ ، کمتر از 1A .

ویژگیها و مزایای دستگاهEV 6000

• دستگاه EV6000 چند مزیت شاخص دارد که آن را از دستگاههای مشابه متمایز میکند :
• پرتوی یکنواخت و بدون نقاط گرم (hot-spots) : طراحی اپتیکی سفارشی باعث شده پهنای پرتو وسیع و یکنواخت باشد و لبه های پرتو نیز شدت مناسبی داشته باشند .
• افزایش سرعت بازرسی : به دلیل پهنای پرتو و شدت بالا، بازرسی سریعتر قابل انجام است ؛ ناحیه بیشتری را میتوان در یک نگاه پوشش داد .
• قابلیت کاربرد گسترده : برای قطعات هوافضا، قطعات صنعتی ، هم برا ی کاربردهای میدانی مناسب است و با استانداردهای متعدد مطابقت دارد .
• مقاومت محیطی بالا : بدنه مقاوم، طراحی بدون فن (که نقطه خرابی میتواند باشد)، رتبه محافظت IP65 اینها باعث میشوند در شرایط کار سخت (گردوغبار، شرایط می دانی) عملکرد خوبی داشته باشد .
• ایمنی و مصرف انرژی پا یین : به دلیل استفاده از LED و طراحی مناسب، مصرف کمتر و گرمای کمتر تولید میشود نسبت به لامپ های قدیمیتر .

کاربردهای دستگاهEV 6000

از جمله کاربردهای رایج EV6000 میتوان به موارد زیر اشاره نمو د :

• بازرسی از طریق روش فلوئورسنت نفوذی (FPT) : برای بهکارگیری رنگ یا ماده نفوذی و سپس با نور UV-A ، ترک های ا عیوب سطحی را آشکار نمود .
• بازرسی ذرات مغناطیسی فلورسانت (MPI) : در قطعات فلزی مغناطیسی، جهت آشکارسازی ترک ها و عیوب سطحی و زیرسطحی تحت میدان مغناطیسی .
• بازرسی در صنایع حساس مانند هوافضا (Aerospace) ، خودروسازی، نفت و گاز، تولید قطعات ریختگی یا جوشکاری شده .
• کاربرد میدانی : به دلیل طراحی دستی، وزن سبک و مقاومت محیط ی، برای بازرسی در محل قطعات بزرگ یا شرایط دشوار مناسب است .

نکات فنی و عملیاتی دستگاهEV 6000

در هنگام استفاده از EV6000 نکات زیر اهمیت دارند :
1 . فاصله کاری مناسب (Working distance) : دیتاشیت نشان میدهد تقریبا 15 اینچ (38 سانتیمتر) فاصله برای پهنای پرتو تعریف شده است. اگر فاصله بیشتر یا کمتر باشد، شدت پرتو و کیفیت پوشش ممکن است متفاوت باشد .
2 . زمان تثبیت (Stabilization time) : دستگاه نی از دارد تا حدود 5 دقیقه در شرایط محیطی قرار گیرد تا عملکرد پایدار یابد .
3 . ایمنی اپراتور : تابش UV-A میتواند برای چشم یا پوست مخاطره آمیز باشد ؛ لذا استفاده از عینک محافظ UV ، محافظت پوست و رعایت فاصله و زمان مناسب لازم است .
4 . نگهداری و سرویس ها : با وجود طراحی مقاوم به صورت دورهای باید تمیزکاری لنزها، کنترل کابلها، بررسی شدت پرتو UV مورد بررسی قرار گیرد .
5 . الزامات استاندارد : کاربر با ید اطمینان یابد که دستگاه به استاندارد مناسب برای آزمون مورد نظر مطابقت دارد . ( مثلا ASTM E3022 برای LED UV).
6 . گرمای کاری و تهویه : اگرچه بدون فن طراحی شده است، اما در محیط های بسیار گرم یا با پوشش زیاد، باز هم شرایط تهویه محیط اهمیت دارد تا گرما ی زیاد باعث کاهش عمر LED یا خروجی نشود .

محدودیت ها و ملاحظات کار با دستگاهEV 6000

اگرچه EV6000 دستگاهی قوی است ، اما برخی ملاحظات وجود دارد :

• هرچند شدت بسیار خوب است ، اما باز هم برای برخی کاربردهای بسیار حساس یا قطعات بسیار بزرگ ، ممکن است نیاز به نور ثابت بزرگتر یا سیستم ایستاده وجود داشته باشد .
• استفاده از دستگاه زیر شرایط نوری مناسب (نور محیط کم یا کنترل شده) اهمیت دارد تا نتیجه با کیفیت به دست آید؛ در محیط های پرنور ممکن است بازتاب ها یا نور محیط باعث کاهش دید عیب شود .
• برای عملکرد بهینه، اپراتور باید با استانداردها، روشهای بازرسی فلوئورسنت و ذرات مغناطیسی و تنظیمات دستگاه آشنا باشد صرف داشتن دستگاه کافی نیست .

نتیجه گیری
دستگاه Magnaflux EV6000 LED UV Lamp انتخاب قدرتمندی برای بازرسیهای فلوئورسنت (نفوذی یا ذرات مغناطیسی) است، به خصوص اگر به دنبال تجهیز دستی، مقاوم، با پهنای پرتو ز یاد و یکنواخت هستید. مزایای آن از نظر سرعت بازرسی، کیفیت پوشش پرتو، تطابق با استانداردهای NDT و مقاومت محیطی، آن را متمایز میکند . البته هزینه، شرایط محیطی و الزامات روش بازرسی را باید در نظر گرفت .
