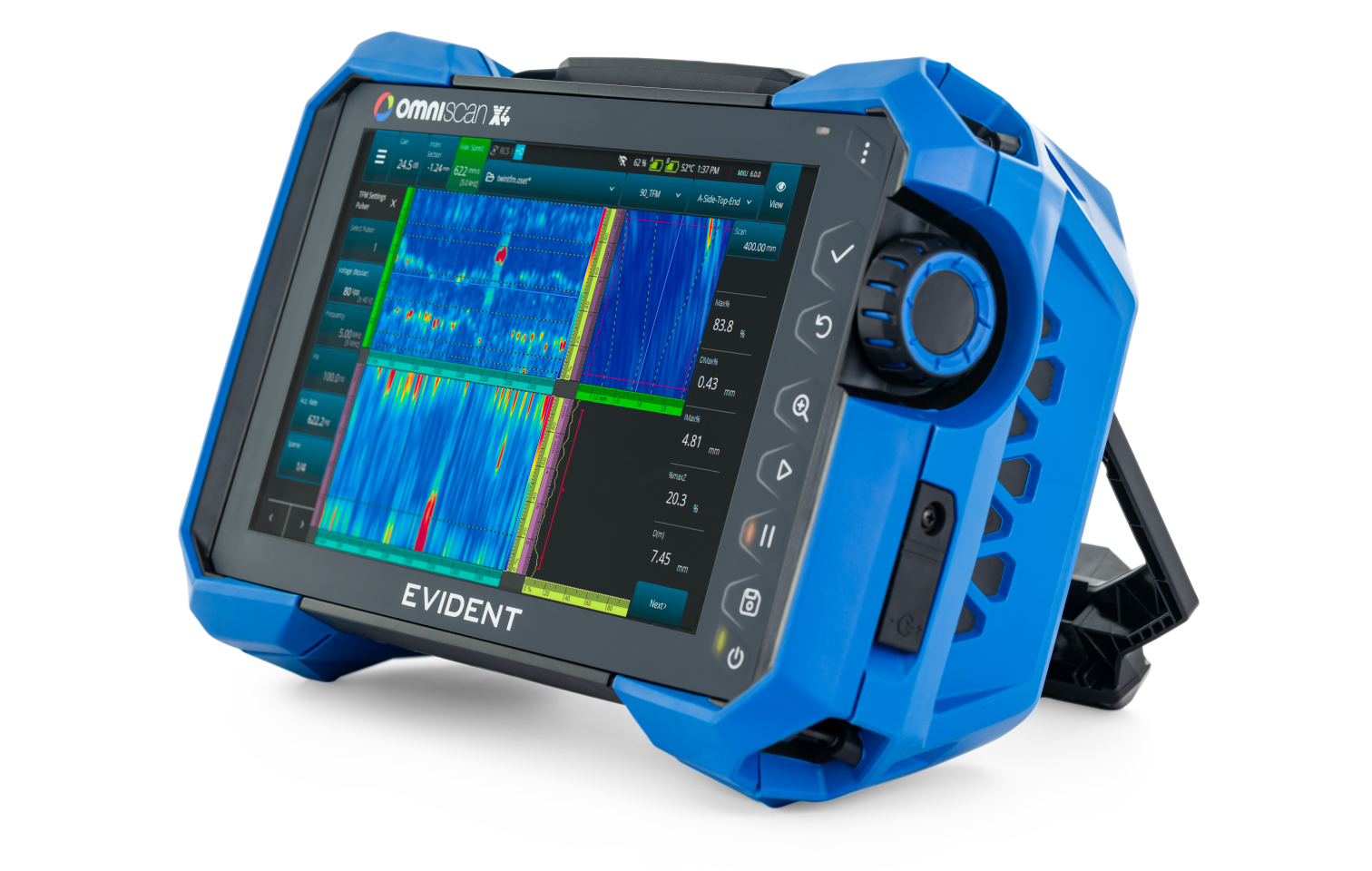

دستگاه فیزآری سه بعدی OMNISCAN X4 جدیدترین نسل از عیب یاب های چندفناوری شرکت Evident است که با طراحی پیشرفته، پردازش قدرتمند و دقت تصویربرداری بالا، استاندارد تازه ای در حوزه تست های غیرمخرب فراصوتی ایجاد کرده است. این دستگاه به عنوان یک پلتفرم جامع، مجموعه ای از تکنیک های اندازه گیری و تصویربرداری را در قالب یک واحد قابل حمل در اختیار بازرس قرار می دهد تا ارزیابی دقیق، سریع و مطمئنی از عیوب، خوردگی و ناپیوستگی ها انجام گیرد.
OmniScan X4 با بهره گیری از پیشرفته ترین فناوری های تصویربرداری فراصوتی، دقت و وضوح فوق العاده ای در شناسایی عیوب و خوردگی ها ارائه می دهد. این دستگاه با ترکیب چند روش نوین اندازه گیری، توانایی تجزیه و تحلیل سریع و قابل اعتماد را فراهم می کند و امکان مشاهده جزئیات دقیق ساختار داخلی قطعات و جوش ها را برای بازرس مهیا می سازد. طراحی جامع و مدرن نرم افزار دستگاه همچنین فرآیند بازرسی را ساده و کارآمد کرده و به کاربران اجازه می دهد با سرعت و دقت بالا تصمیم گیری کنند.
فناوری PCI با افزایش وضوح و حساسیت نسبت به نقص های ریز، امکان شناسایی دقیق عیوب چالش برانگیزی نظیر ترک های قلابی (Hook Cracks) و ترک های ناشی از تنش (SCC) را فراهم می کند. این فناوری کمتر تحت تأثیر قطور بودن ماده یا تداخل سیگنال قرار می گیرد و به دلیل تقویت پدیده diffraction در نوک ترک ها، در تعیین عمق واقعی عیوب عملکرد بسیار دقیقی ارائه می دهد.
نسل جدید پردازش TFM در OmniScan X4 تا سه برابر سریع تر از مدل پیشین (OmniScan X3 64) عمل می کند. استفاده از حالت Sparse Firing ضمن حفظ وضوح و تمرکز تصویری، سرعت بازرسی را افزایش می دهد و کیفیت نمایش عیوب را در سراسر ضخامت قطعه ارتقا می دهد.
PAUT به عنوان فناوری پایه دستگاه، در کنار قابلیت های PCI ،TFM و PWI، امکان استفاده از ترکیب تکنیک ها را برای تحلیل جامع تر فراهم می کند. بازرس می تواند از مزایای چند فناوری در یک بازرسی واحد بهره مند شود و از اطمینان بیشتری در نتایج برخوردار گردد.
این فناوری با تولید و پردازش موج های تخت فراصوتی، زمینه ساز تصویربرداری سریع و یکنواخت است و نقش مهمی در افزایش سرعت ارزیابی های اولیه و عمومی دارد.
OmniScan X4 امکان بازرسی دوطرفه جوش را با استفاده همزمان از TFM و PCI فراهم می سازد. استفاده از دو پروب در یک اسکنر مانند AxSEAM™ موجب تولید همزمان تصاویر TFM و PCI در یک پاس می شود. این ترکیب، کیفیت اثبات پذیری (Prove-Up) را افزایش داده و حجم بازرسی جوش را با دقت و سرعت بالاتر پوشش می دهد.
OmniScan X4 با طراحی بهینه نرم افزار و رابط کاربری هوشمند، فرآیند بازرسی را سریع تر و یکنواخت تر می کند. این سیستم امکان برنامه ریزی و اجرای بازرسی های پیچیده را بدون نیاز به تنظیمات زمان بر فراهم کرده و با کاهش خطاهای انسانی، کیفیت و دقت نتایج را بهبود می بخشد. کاربران می توانند با کمترین زمان و تلاش، داده های قابل اعتماد برای تحلیل و گزارش گیری تولید کنند.
دستگاه دارای مجموعه ای از presetهای کاربردی برای بازرسی خوردگی و عیب یابی عمومی است که برای اسکنرهای HydroFORM™ ،RollerFORM™ و FlexoFORM™ طراحی شده اند. این پریست ها سرعت پیکربندی دستگاه را افزایش داده و امکان ایجاد تنظیمات استاندارد و تکرارپذیر را برای کاربران، حتی افراد تازه کار، فراهم می کنند.
قابلیت ترکیب تمامی B-scanها در یک نمای واحد، زمان موردنیاز برای غربالگری و تشخیص نشانه های مشکوک را به طور چشمگیری کاهش می دهد. این ویژگی امکان تمایز دقیق تر بین هندسه قطعه و نشانه های عیوب را فراهم می کند.
رابط کاربری دستگاه با طراحی مرحله به مرحله و نمایش های سه بعدی، فرآیند پیکربندی را ساده و دقیق می کند. امکانات زیر باعث سرعت بخشیدن به کل چرخه بازرسی می شود:
با هر به روزرسانی نرم افزار MXU 6، قابلیت های جدیدی به دستگاه اضافه می شود. این به روزرسانی های سه ماهه رایگان، ضمن حفظ ارزش سرمایه گذاری، دستگاه را با آخرین پیشرفت های تکنیکی حوزه NDT هم سو نگه می دارند.
OmniScan X4 با استفاده از اپلیکیشن OmniScan Black Box و API رسمی NDT Device، امکان ارتباط با نرم افزارهای خارجی را فراهم می کند. این قابلیت زمینه را برای توسعه اپلیکیشن های تخصصی، اتوماسیون خطوط بازرسی و یکپارچه سازی دستگاه در سیستم های سازمانی مهیا می کند.
جمع بندی
دستگاه فیزآری سه بعدی OMNISCAN X4 با ترکیب فناوری های پیشرفته تصویربرداری، سرعت پردازش بالا، راهکارهای نرم افزاری قدرتمند و قابلیت توسعه مداوم، یکی از کارآمدترین و قابل اعتمادترین ابزارهای عیب یابی فراصوتی در صنعت NDT محسوب می شود. این دستگاه انتخابی ایده آل برای بازرسی خطوط لوله، مخازن، جوش ها، قطعات ضخیم و پروژه های حساس صنعتی است که نیازمند دقت، سرعت و استاندارد حرفه ای هستند.
