در دنیای امروز که کیفیت و ایمنی قطعات صنعتی بیش از هر زمان دیگری اهمیت دارد، روش های بازرسی غیرمخرب (NDT) نقش حیاتی در کشف و پیشگیری از عیوب ایفا می کنند. یکی از پرکاربردترین این روش ها، تست التراسونیک (UT) است که با استفاده از امواج فراصوتی می تواند عیوب داخلی، ترک ها و حفره های پنهان در مواد را شناسایی کند. اما همه دستگاه های التراسونیک عملکرد یکسانی ندارند در مقاله مقایسه تست التراسونیک کلاسیک و آرایه فازی (Phased Array) بسته به نوع فناوری به دو دسته تقسیم میشوند تا مزایا، محدودیت ها و کاربردهای هر روش را بهتر بشناسید.

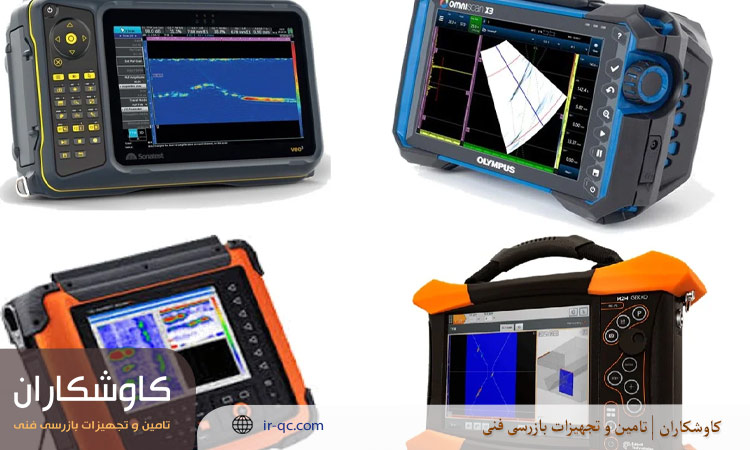

دستگاه های التراسونیک کلاسیک سال هاست که به عنوان ابزار استاندارد در صنایع مختلف مورد استفاده قرار می گیرند. این دستگاه ها با وجود سادگی و کارآمدی، محدودیت هایی دارند که در برخی پروژه های حساس باعث کاهش دقت یا سرعت بازرسی می شود. از سوی دیگر، فناوری Phased Array به عنوان نسل جدیدتر وارد میدان شده و با قابلیت هایی مانند تصویربرداری دوبعدی و سه بعدی، پوشش دهی سریع تر و دقت بالاتر توانسته تحولی در بازرسی های صنعتی ایجاد کند.
انتخاب بین این دو فناوری برای بسیاری از مهندسان و شرکت ها پرسش مهمی است: کدام گزینه متناسب با نیاز، بودجه و نوع پروژه بهتر است؟ در این مقاله ابتدا به بررسی اصول تست التراسونیک UT، کاربردها و تکنیک های آن می پردازیم، سپس مزایا و محدودیت های هر دو فناوری کلاسیک و Phased Array را بررسی خواهیم کرد تا دید روشنی برای انتخاب بهترین دستگاه های التراسونیک به دست آورید.
همه چیز در مورد تست التراسونیک UT
تست التراسونیک (UT) یکی از پرکاربردترین روش های بازرسی غیرمخرب (NDT) در صنایع مختلف است. در این روش از امواج فراصوتی با فرکانس بالا برای شناسایی عیوب داخلی مانند ترک ها و تخلخل ها استفاده می شود. مزیت اصلی این تست در آن است که بدون آسیب زدن به قطعه یا خارج کردن آن از سرویس، می توان اطلاعات دقیقی درباره سلامت و کیفیت آن به دست آورد. برای اجرای صحیح این روش، از تجهیزات دقیقی مانند عیب یاب التراسونیک استفاده می شود که دقت و کیفیت عملکرد آن نقش مهمی در صحت نتایج بازرسی دارد.
کاربرد تست التراسونیک UT
تست التراسونیک (UT) در صنایع مختلف برای شناسایی عیوب داخلی، کنترل کیفیت قطعات و پایش سلامت سازه ها مورد استفاده قرار می گیرد. این روش به دلیل غیرمخرب بودن، دقت بالا و قابلیت تشخیص عیوب زیرسطحی در حوزه های گوناگون کاربرد گسترده ای دارد که مهم ترین آن ها عبارت اند از:
نفت و گاز و پتروشیمی:
تست التراسونیک (UT) در صنعت نفت و گاز یکی از اصلی ترین روش های پایش و شناسایی خوردگی، کاهش ضخامت، ترک های داخلی و عیوب ساختاری در خطوط لوله، مخازن ذخیره، بویلرها و تجهیزات تحت فشار است. استفاده از UT به دلیل غیرمخرب بودن، سرعت بالا و دقت بسیار زیاد به افزایش ایمنی، جلوگیری از نشتی و کاهش هزینه های تعمیرات اساسی کمک می کند.
هوافضا و خودروسازی:
در صنایع حساس مانند هوافضا و خودروسازی، کوچک ترین ترک یا نقص ساختاری می تواند منجر به حوادث جدی شود. با کمک تست UT می توان عیوب داخلی، ترک های ریز، انحراف در جوش ها و ناهمگنی های متریال را در بدنه هواپیما، شاسی خودرو، میل لنگ، پره ها و سایر قطعات دقیق شناسایی کرد. این روش در کنترل کیفیت، بازرسی دوره ای و تضمین ایمنی سازه های حیاتی نقش کلیدی دارد.
کشتی سازی:
در صنعت کشتی سازی، UT برای کنترل سلامت بدنه کشتی، اسکله ها، سکوهای دریایی و مخازن مورد استفاده قرار می گیرد. این روش امکان تشخیص فرسایش ناشی از آب شور، ترک های خستگی و کاهش ضخامت ورق های فلزی را فراهم کرده و از بروز نشتی، ضعف سازه و خسارات سنگین در دریا جلوگیری می کند.
ساختمان و سازه های فلزی:
در پروژه های عمرانی، UT ابزاری قابل اعتماد برای بررسی جوش ها، تیرآهن ها، ستون ها، ریل ها و اتصالات فلزی محسوب می شود. با استفاده از این روش می توان کیفیت جوشکاری، یکنواختی مصالح و وجود عیوب داخلی را ارزیابی کرد. این موضوع در افزایش عمر سازه، رعایت استانداردها و بهبود ایمنی ساختمان تأثیر مستقیم دارد.
نیروگاه ها:
در نیروگاه های حرارتی، آبی و سیکل ترکیبی، بسیاری از قطعات مانند پره های توربین، دیگ های بخار، لوله های انتقال سیال و مبدل های حرارتی تحت تنش های شدید حرارتی و مکانیکی قرار دارند. تست UT در این صنعت برای پایش دوره ای، جلوگیری از شکست ناگهانی قطعات و حفظ پایداری سیستم تولید انرژی به کار می رود و نقش بسیار مهمی در نگهداری و تعمیرات پیشگیرانه (PM) دارد.
نحوه کار تست التراسونیک UT
اصل کار تست التراسونیک بسیار ساده اما در عین حال بسیار دقیق است. در این روش، یک پروب یا مبدل فراصوتی امواج صوتی با فرکانس بالا را به درون قطعه یا سازه مورد بررسی ارسال می کند. این امواج در هنگام عبور از مواد با چگالی و سختی متفاوت، به مرزهای داخلی مانند ترک ها، حفره ها، حفره های گازی یا ناپیوستگی های جوش برخورد کرده و بازتاب می شوند.
دستگاه های التراسونیک با تحلیل این امواج بازتابی قادر به تعیین مکان دقیق عیب، عمق آن، اندازه و حتی نوع نقص هستند. در مدل های پایه، بازتاب ها به صورت نمودار تک بعدی A-Scan نمایش داده می شوند و اپراتور با بررسی این سیگنال ها می تواند موقعیت و شدت عیب را شناسایی کند.
در مدل های پیشرفته تر، داده های UT با پردازش نرم افزاری به تصاویر دوبعدی (B-Scan) و سه بعدی (C-Scan) تبدیل می شوند. این تصاویر به صورت گرافیکی، موقعیت دقیق، شکل و اندازه نقص ها را نمایش می دهند و امکان تحلیل دقیق تر و گزارش گیری حرفه ای را فراهم می کنند. به همین دلیل، تست UT به عنوان یک روش غیرمخرب، دقیق و قابل اعتماد در صنایع حساس مانند هوافضا، نفت و گاز، خودروسازی و نیروگاه ها به طور گسترده استفاده می شود.
انواع تکنیک های انجام تست التراسونیک UT
تست التراسونیک با استفاده از چندین تکنیک اصلی انجام می شود که بسته به نوع قطعه، نوع عیب و شرایط محیطی انتخاب می شوند. مهم ترین روش ها شامل موارد زیر هستند:
۱) روش پالس – پژواک (Pulse-Echo):
در این روش، همان پروب وظیفه ارسال و دریافت امواج فراصوتی را بر عهده دارد. ابتدا یک پالس صوتی کوتاه به داخل ماده فرستاده می شود و وقتی این امواج به مرزهای داخلی، ترک ها، حفره ها یا ناپیوستگی ها برخورد می کنند، بازتاب هایی به پروب بازمی گردند.
دستگاه با تحلیل زمان و شدت این پژواک ها می تواند موقعیت دقیق، عمق و اندازه نقص را تعیین کند. این تکنیک متداول ترین و پرکاربردترین روش UT است و به دلیل دقت بالا، قابلیت استفاده در سطوح فلزی و غیر فلزی و سرعت انجام تست، در اکثر صنایع از جمله نفت و گاز، خودروسازی، هوافضا و ساخت وساز به طور گسترده به کار می رود.
۲) روش انتقال مستقیم (Through-Transmission):
در این روش از دو پروب مجزا استفاده می شود؛ یکی برای ارسال امواج و دیگری برای دریافت آن ها. امواج صوتی از ماده عبور کرده و اگر در مسیر خود با حفره، ترک یا نقص حجیم مواجه شوند، شدت سیگنال دریافتی کاهش پیدا می کند. این کاهش شدت نشان دهنده وجود عیب در مسیر است. روش انتقال مستقیم به خصوص برای شناسایی عیوب بزرگ یا حفره های داخلی قطعات ضخیم مناسب است و به دلیل ماهیت انتقال موج، قابلیت تشخیص عیوبی که روش پالس-پژواک ممکن است آن ها را مخفی کند را فراهم می کند.
هر دو تکنیک دارای مزایا و محدودیت های خاص خود هستند و انتخاب بین آن ها بر اساس نوع قطعه، اندازه و شکل آن، نوع پوشش یا متریال و هدف آزمایش انجام می شود.
مزایای تست التراسونیک
تست التراسونیک یکی از روش های پیشرفته و پرکاربرد در حوزه آزمون های غیرمخرب است که مزایای متعددی دارد. یکی از مهم ترین ویژگی های آن دقت بسیار بالا است؛ UT قادر است حتی کوچک ترین ترک ها و عیوب داخلی را تا حد میلی متر شناسایی کند. علاوه بر این، عمق نفوذ بالای امواج فراصوتی امکان بازرسی قطعات ضخیم و پرحجم را فراهم می آورد، در حالی که سایر روش ها ممکن است در تشخیص عیوب داخلی محدود باشند.
از دیگر مزایای تست UT، غیرمخرب بودن آن است، به این معنا که در طول بازرسی هیچ گونه آسیبی به قطعه وارد نمی شود و قابلیت استفاده مکرر را دارد. همچنین این روش از نظر سرعت اجرا بسیار کارآمد است و می توان با کمترین زمان ممکن، حجم بالایی از قطعات را بررسی کرد. علاوه بر شناسایی عیوب، UT چندمنظوره نیز محسوب می شود و می توان از آن برای اندازه گیری دقیق ضخامت قطعات، ارزیابی یکنواختی پوشش ها و پایش سلامت سازه ها استفاده کرد.
به دلیل این ویژگی ها، تست التراسونیک به عنوان یک ابزار حیاتی در صنایع حساس مانند نفت و گاز، هوافضا، خودروسازی، نیروگاه ها و ساخت وساز به طور گسترده کاربرد دارد.
محدودیت های تست التراسونیک
با وجود دقت و مزایای متعدد، تست التراسونیک دارای برخی محدودیت ها نیز است که باید هنگام برنامه ریزی بازرسی در نظر گرفته شود. یکی از مهم ترین چالش ها، نیاز به اپراتور متخصص است؛ تحلیل سیگنال های UT و تشخیص دقیق نوع و موقعیت عیب، تجربه و مهارت بالایی می طلبد. همچنین در قطعات با اشکال پیچیده، سطوح زبر یا هندسه غیرمتعارف، دریافت سیگنال دقیق و صحیح ممکن است دشوار شود و دقت اندازه گیری کاهش یابد.
از دیگر محدودیت ها، نیاز به کوپلنت مناسب بین پروب و سطح قطعه است تا امواج صوتی بتوانند به خوبی انتقال یابند. در غیر این صورت، امواج بازتابی ناقص یا ضعیف ثبت می شوند. علاوه بر این، تست UT حساس به نویز و تداخل محیطی مانند لرزش، حرارت یا نویز الکترونیکی است که می تواند دقت اندازه گیری را تحت تاثیر قرار دهد.
با وجود این محدودیت ها، انتخاب تجهیزات مناسب، آموزش اپراتورها و رعایت شرایط محیطی می تواند تاثیر منفی این چالش ها را به حداقل رسانده و قابلیت های تست UT را به حداکثر برساند.
روش های تست پیشرفته التراسونیک
با پیشرفت فناوری و نیاز صنایع به دقت بالاتر، سرعت بیشتر و پوشش دهی کامل تر، روش های کلاسیک تست التراسونیک دیگر در همه شرایط پاسخگو نیستند. به همین دلیل، تکنیک های پیشرفته ای توسعه یافته اند که علاوه بر قابلیت های پایه UT، امکانات جدیدی مانند تصویربرداری، تشخیص خودکار عیوب و کارایی بهتر در شرایط دشوار را فراهم می کنند. از میان این روش ها، دو تکنیک Phased Array و EMAT بیشترین کاربرد و اهمیت را دارند.
۱) روش تست پیشرفته التراسونیک فیزاَری Phased Array
تست عیب یاب Phased Array را می توان انقلابی در بازرسی فراصوتی دانست. در این تکنیک به جای یک کریستال واحد، از مجموعه ای آرایه ای از کریستال ها در پروب استفاده می شود. هر یک از این کریستال ها می توانند با تأخیر زمانی خاصی فعال شوند و در نتیجه امکان اسکن الکترونیکی و تغییر زاویه پرتو بدون حرکت مکانیکی پروب فراهم می شود.
مزایای اصلی Phased Array:
- قابلیت تولید تصویر دوبعدی یا سه بعدی از عیوب داخلی.
- سرعت بالاتر در بازرسی قطعات بزرگ.
- پوشش بهتر نواحی دشوار مانند جوش ها یا قطعات با هندسه پیچیده.
- کاهش خطای انسانی در تفسیر سیگنال ها.
این ویژگی ها باعث شده اند که عیب یاب Phased Array به ابزاری استاندارد در صنایع هوافضا، انرژی و نفت و گاز تبدیل شود.
۲) روش تست فرستندههای صوتی الکترومغناطیس EMAT
روش EMAT (ElectroMagnetic Acoustic Transducer) یک فناوری خاص است که بدون نیاز به کوپلنت و تماس مستقیم با سطح کار میتواند امواج فراصوتی ایجاد کند. در این روش میدان مغناطیسی و جریان الکتریکی متناوب برای تولید موج صوتی در داخل ماده استفاده میشوند.
مزایای EMAT:
- بدون نیاز به کوپلنت (مناسب برای سطوح داغ یا آلوده).
- قابلیت کار روی سطوح ناهموار یا پوششدار.
- سرعت بالا و سهولت در استفاده.
البته این روش نسبت به Phased Array هنوز کاربرد محدودتری دارد و بیشتر در صنایع خاص مثل خطوط لوله داغ یا مواد رسانا استفاده میشود.
مقایسه تست التراسونیک کلاسیک و آرایه فازی (Phased Array) تفاوت ها و مزایا
اکنون به بخش اصلی مقاله میرسیم که در آن مقایسه تست التراسونیک کلاسیک و آرایه فازی (Phased Array) انجام میشود و تفاوتها، مزایا و محدودیتهای هر کدام بررسی میشود. هر دو روش بر مبنای امواج فراصوتی کار میکنند، اما تفاوتهای کلیدی زیر میان آنها وجود دارد:
| ویژگی | التراسونیک کلاسیک | Phased Array |
| نوع پروب | تک کریستالی | چند کریستالی (آرایهای) |
| زاویه پرتو | ثابت | قابل تغییر (اسکن الکترونیکی) |
| نوع داده خروجی | سیگنال A-Scan (یکبعدی) | تصویر دوبعدی/سهبعدی |
| سرعت بازرسی | متوسط | بسیار بالا |
| دقت در کشف عیوب پیچیده | محدود | بسیار بالا |
| هزینه دستگاه | کمتر | بیشتر (اما با امکانات بیشتر) |
بهطور خلاصه، دستگاههای کلاسیک برای کاربردهای عمومی، اقتصادی و ساده مناسب هستند، اما برای پروژههای حساس و پیچیده، عیبیاب Phased Array انتخاب برتر است.
کدام روش بهتر است؟
پاسخ این سؤال به نیاز شما بستگی دارد.
- اگر در صنایع عمومی فعالیت میکنید و بازرسیها محدود به قطعات ساده یا پایشهای دورهای هستند، دستگاه کلاسیک میتواند کافی باشد.
- اما اگر پروژههای حساس مانند خطوط لوله فشار قوی، هواپیما، تجهیزات انرژی یا جوشهای حیاتی را بازرسی میکنید، Phased Array با دقت بالا و قابلیت تصویربرداری بهترین انتخاب است.
بنابراین بهتر است قبل از خرید دستگاه، نوع کاربرد، بودجه و سطح دقت مورد نیاز خود را مشخص کنید تا بهترین گزینه را انتخاب نمایید.
سخن پایانی
روشهای بازرسی غیرمخرب و بهویژه تست التراسونیک (UT) در صنایع مدرن جایگاه حیاتی دارند. در این میان، دستگاههای عیبیاب التراسونیک کلاسیک همچنان بهعنوان ابزاری ساده، اقتصادی و قابلاعتماد در بسیاری از پروژهها استفاده میشوند. در مقابل، فناوری Phased Array تحولی بزرگ در دنیای بازرسی ایجاد کرده و با قابلیت تصویربرداری، سرعت بالاتر و دقت بیشتر توانسته جایگزین روشهای سنتی در صنایع حساس شود.
در نهایت، انتخاب میان دستگاههای کلاسیک و Phased Array بستگی به نیاز و شرایط پروژه دارد. این مقاله با هدف مقایسه تست التراسونیک کلاسیک و آرایه فازی (Phased Array)نوشته شده تا تصمیمگیری شما را آسانتر کند.اگر هدف، بازرسیهای عمومی و دورهای با بودجه محدود باشد، دستگاههای کلاسیک انتخاب منطقی هستند. اما برای پروژههای پیچیده و حیاتی مانند خطوط لوله فشار قوی، سازههای هوافضا یا تجهیزات نیروگاهی، استفاده از عیبیاب Phased Array سرمایهگذاری مطمئنتری خواهد بود.
سوالات متداول مقایسه تست التراسونیک کلاسیک و آرایه فازی (Phased Array)
- آیا دستگاههای Phased Array کاملاً جایگزین دستگاههای کلاسیک شدهاند؟
خیر. هرچند Phased Array امکانات بیشتری ارائه میدهد، اما دستگاههای کلاسیک به دلیل قیمت پایینتر و سادگی کاربری هنوز هم در بسیاری از صنایع کاربرد دارند. - آیا استفاده از Phased Array نیاز به آموزش تخصصی دارد؟
بله. تفسیر دادههای Phased Array پیچیدهتر از دستگاههای کلاسیک است. به همین دلیل اپراتورها باید دورههای آموزشی مخصوص این فناوری را بگذرانند. - هزینه خرید دستگاههای Phased Array نسبت به دستگاههای کلاسیک چقدر بیشتر است؟
معمولاً قیمت دستگاههای Phased Array چند برابر مدلهای کلاسیک است، اما در عوض امکاناتی مثل تصویربرداری، دقت بالاتر و سرعت بیشتر را فراهم میکنند. در پروژههای حساس این اختلاف هزینه توجیهپذیر است. - در چه شرایطی استفاده از EMAT بهتر از روشهای دیگر است؟
روش EMAT برای شرایطی که نیاز به تست بدون کوپلنت وجود دارد (مثل قطعات داغ، سطح زبر یا پوششدار) مناسبتر است، هرچند کاربرد آن محدودتر از Phased Array است.
