بازرسی و کنترل کیفیت همواره یکی از ارکان اصلی در صنایع مختلف به شمار می رود. هر محصول یا قطعه صنعتی، پیش از آنکه وارد مرحله بهره برداری شود، باید از نظر کیفیت، ایمنی و مطابقت با استانداردها مورد بررسی قرار گیرد. در این میان، تست بازرسی چشمی یا همان Visual Testing (VT) به عنوان یکی از ابتدایی ترین و در عین حال مهم ترین روش های تست غیرمخرب (NDT) شناخته می شود. این روش با تکیه بر توانایی چشم انسان و ابزارهای ساده اما دقیق، می تواند نواقص و عیوب سطحی را شناسایی کند و نقش حیاتی در جلوگیری از بروز حوادث یا کاهش کیفیت ایفا نماید.
بازرسی چشمی نه تنها قدمتی طولانی دارد، بلکه همچنان در دنیای امروز که تکنولوژی های پیشرفته ای مانند التراسونیک، رادیوگرافی و تست های الکترونیکی وجود دارند، به عنوان اولین خط دفاعی در فرآیند بازرسی مورد استفاده قرار می گیرد. دلیل این اهمیت، سادگی، سرعت، هزینه پایین و قابلیت اطمینان آن در شناسایی عیوب ظاهری است. به بیان دیگر، قبل از آنکه یک قطعه تحت آزمون های پیچیده تر قرار گیرد، ابتدا بازرسی چشمی روی آن انجام می شود تا اطمینان حاصل شود که نقص آشکاری وجود ندارد.
به همین دلیل، در این مقاله قصد داریم به طور کامل به معرفی مفهوم بازرسی چشمی، ابزارهای مورد استفاده در این روش و کاربردهای گسترده آن در صنعت بپردازیم. این متن تلاش می کند علاوه بر توضیح مبانی و اصول کار، به معرفی دقیق ابزارهای استانداردی مانند خطکش، کولیس، فیلت گیج، گیج AWS و گیج کمبریج نیز بپردازد تا درک جامعی از نقش این روش در کنترل کیفیت به دست آید.
بازرسی چشمی (Visual Testing یا VT) یکی از قدیمی ترین، ساده ترین و در عین حال مهم ترین روش های کنترل کیفیت و تست غیرمخرب در صنایع مختلف است. این روش بر پایه ی مشاهده مستقیم سطح قطعات توسط چشم انسان یا ابزارهای کمکی مانند ذره بین و دوربین های صنعتی انجام می شود. با وجود آنکه تکنولوژی های مدرن مانند التراسونیک (UT)، رادیوگرافی (RT) و مگنتیک پارتیکل (MT) در دسترس هستند، اما همچنان بازرسی چشمی جایگاه ویژه ای دارد، زیرا اولین خط دفاعی در برابر عیوب محسوب می شود.
در این روش، بازرس با تجربه می تواند ترک ها، تغییر رنگ، اعوجاج ها، فرورفتگی ها، زنگ زدگی و دیگر نواقص سطحی را تشخیص دهد. به طور معمول، این نوع تست قبل از هر آزمون پیشرفته دیگری انجام می شود تا اطمینان حاصل گردد که نمونه یا قطعه از نظر ظاهری در شرایط مناسب قرار دارد.
بازرسی چشمی کاربردهای گسترده ای دارد؛ از بررسی جوش ها و قطعات سازه ای گرفته تا کنترل تجهیزات تحت فشار، خطوط لوله، صنایع هوافضا، خودرو و حتی صنایع پزشکی. در حقیقت، اگر مرحله ی بازرسی چشمی به درستی انجام نشود، سایر تست ها نیز ممکن است بی نتیجه یا غیرضروری باشند.
با وجود اینکه بازرسی چشمی در نگاه اول ساده به نظر می رسد، اما ابزارها و تجهیزات متنوعی برای دقیق تر و استانداردتر کردن این فرآیند به کار گرفته می شوند. این ابزارها به بازرس کمک می کنند تا اندازه گیری ها و ارزیابی های خود را با دقت بالاتری انجام دهد و نتیجه ای مستند و قابل استناد ارائه کند. در ادامه، مهم ترین ابزارهای بازرسی چشمی معرفی می شوند.
خطکش ساده ترین و ابتدایی ترین ابزار در بازرسی چشمی است. این ابزار برای اندازه گیری طول ترک ها، فاصله ها، اعوجاج ها و حتی کنترل ابعاد جوش به کار می رود. استفاده صحیح از خطکش به بازرس اجازه می دهد تا در کمترین زمان، انحراف های احتمالی از نقشه های طراحی یا استانداردها را شناسایی کند.
در بازرسی جوش، خطکش اغلب برای اندازه گیری طول ترک یا بررسی میزان پخ ها استفاده می شود. با وجود سادگی، اهمیت آن بسیار زیاد است، زیرا پایه ی بسیاری از ارزیابی های اولیه بر اساس اندازه گیری های خطکش شکل می گیرد.
کولیس یکی از ابزارهای دقیق در بازرسی صنعتی است که قابلیت اندازه گیری با دقت دهم یا حتی صدم میلی متر را دارد. کولیس ورنیه ای و دیجیتال از پرکاربردترین انواع آن هستند.
در بازرسی چشمی، کولیس بیشتر برای کنترل ابعاد قطعه، ضخامت ها و قطرها استفاده می شود. به عنوان مثال، زمانی که کیفیت یک قطعه ی ماشین کاری شده یا قطعه ی جوش خورده باید بررسی شود، کولیس به بازرس کمک می کند تا اطمینان حاصل کند که ابعاد واقعی با استانداردها یا نقشه های مهندسی مطابقت دارد.
مزیت کولیس نسبت به خطکش در دقت بالاتر آن است؛ به همین دلیل در صنایعی مانند خودروسازی، هوافضا و تجهیزات پزشکی که تلرانس ابعادی بسیار مهم است، کولیس یک ابزار حیاتی محسوب می شود.

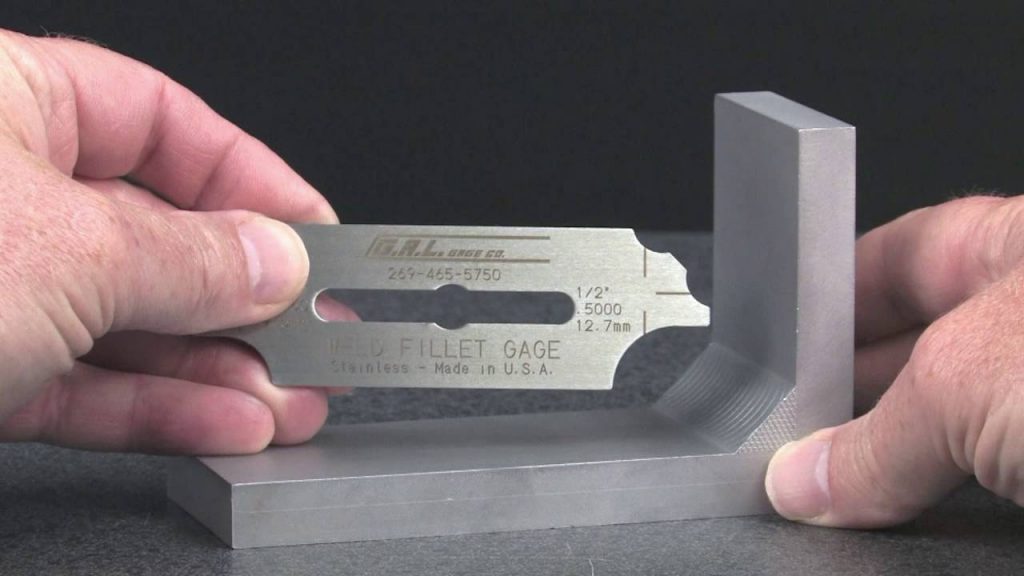

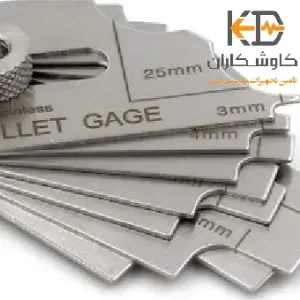

برای بازرسی چشمی به صورت دقیق از فلیت گیج ها استفاده می شود. فیلت گیج ابزاری تخصصی برای اندازه گیری و بررسی کیفیت جوش های گوشه ای است. جوش گوشه ای یکی از متداول ترین انواع جوش در سازه ها و قطعات صنعتی است و کیفیت آن نقش کلیدی در استحکام کلی دارد.
این ابزار شامل مجموعه ای از تیغه های فلزی با اشکال مختلف است که هر کدام اندازه ی مشخصی از گرده جوش را نشان می دهند. بازرس با قراردادن این تیغه ها در کنار جوش، می تواند تشخیص دهد که ابعاد جوش مطابق با استاندارد مثلاً AWS یا ISO هست یا خیر.
فیلت گیج علاوه بر کنترل اندازه، به بررسی زاویه ها و تقارن جوش نیز کمک می کند. در صورت کوچک یا بزرگ بودن بیش از حد جوش، احتمال شکست یا ایجاد تنش های اضافی در قطعه وجود دارد.

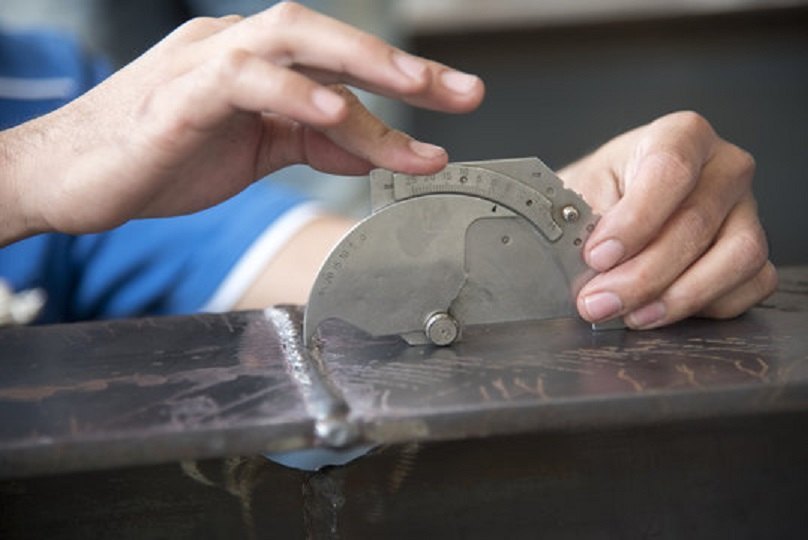

گیج AWS (American Welding Society Gage) یکی از پرکاربردترین ابزارها در بازرسی چشمی جوش است. این گیج چندکاره قابلیت اندازه گیری پارامترهای مختلف مانند ارتفاع جوش، زاویه پخ، میزان نفوذ، فاصله دهانه ریشه و حتی وجود زیرجوش (Undercut) را دارد.
ویژگی اصلی گیج AWS این است که مطابق با استانداردهای انجمن جوشکاری آمریکا طراحی شده و معیارهای جهانی را در خود جای داده است. این موضوع باعث می شود تا نتایج بازرسی به صورت یکسان و استاندارد در پروژه های مختلف مورد استفاده قرار گیرد.
به کمک گیج AWS، بازرسان می توانند در مدت زمان کوتاه و با دقت بالا عیوب احتمالی را شناسایی کنند. این ابزار به دلیل چندمنظوره بودن، جایگزین بسیاری از ابزارهای جداگانه شده و به همین دلیل در صنایع بزرگ بسیار محبوب است.

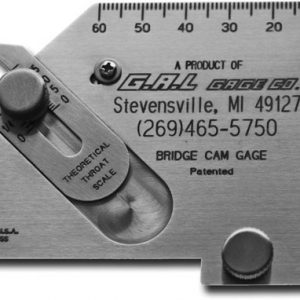

گیج کمبریج یکی دیگر از ابزارهای دقیق و کاربردی در بازرسی چشمی است. این ابزار برای اندازه گیری ارتفاع گرده جوش، بررسی زاویه شیارها و کنترل انطباق جوش با استانداردهای بین المللی استفاده می شود.
ویژگی منحصر به فرد گیج کمبریج در طراحی ساده اما کارآمد آن است. این ابزار قابلیت حمل آسان دارد و برای بازرسانی که در محیط های مختلف (کارگاه، سایت صنعتی یا فضای باز) فعالیت می کنند، بسیار مناسب است.
از گیج کمبریج معمولاً در پروژه های بزرگ ساختمانی، صنایع نفت و گاز و خطوط لوله استفاده می شود. دقت بالای آن باعث می شود تا کوچک ترین انحراف ها در ابعاد و زاویه ها شناسایی شوند.
اگرچه ابزارهای اصلی مانند خطکش، کولیس، فیلت گیج و گیج های استاندارد بیشترین کاربرد را در بازرسی چشمی دارند، اما مجموعه ای از ابزارهای مکمل نیز وجود دارند که می توانند دقت و کارایی فرآیند بازرسی را افزایش دهند. این ابزارها به ویژه در محیط های صنعتی پیچیده یا شرایط خاص کاری اهمیت ویژه ای پیدا می کنند.
از جمله این ابزارها می توان به ذره بین های صنعتی اشاره کرد. این ذره بین ها معمولاً با بزرگنمایی ۲ تا ۱۰ برابر به بازرس اجازه می دهند تا کوچک ترین ترک ها یا تغییرات سطحی را مشاهده کند. در صنایعی مانند هوافضا یا تجهیزات پزشکی که حتی یک ترک مویی می تواند خطرساز باشد، ذره بین نقش اساسی ایفا می کند.
ابزار مهم دیگر اندوسکوپ ها و بروسکوپ ها هستند. این تجهیزات برای بررسی نقاط غیرقابل دسترس مانند داخل لوله ها، توربین ها یا محفظه های بسته به کار می روند. بروسکوپ های مدرن به دوربین و نمایشگر مجهز هستند و امکان ثبت تصاویر و ویدئو برای مستندسازی را فراهم می کنند.
همچنین چراغ قوه های صنعتی با نور متمرکز، خط کش های خم شونده برای سطوح منحنی و دوربین های دیجیتال با رزولوشن بالا نیز از ابزارهای مکملی هستند که کیفیت بازرسی را ارتقا می دهند. استفاده از این ابزارها باعث می شود تا بازرسی چشمی از یک مشاهده ساده فراتر رود و به فرآیندی دقیق، استاندارد و قابل اعتماد تبدیل شود.
خرید ابزارهای بازرسی چشمی (VT) نیازمند دقت و بررسی دقیق است و نباید صرفاً بر اساس قیمت یا ظاهر انتخاب شود. انتخاب درست ابزارها می‌تواند کیفیت بازرسی و ایمنی پروژه را تضمین کند، در حالی که ابزارهای بی‌کیفیت یا غیر استاندارد ممکن است نتایج بازرسی را مخدوش کرده و خطراتی جدی ایجاد کنند. برای خرید ابزار مناسب، چند نکته کلیدی وجود دارد:
برای اطمینان از خرید ابزار با کیفیت و مطمئن، توصیه می‌شود همیشه از منابع معتبر و حرفه‌ای مانند مجموعه کاوشکاران استفاده کنید. این کار نه تنها دقت و طول عمر ابزارها را تضمین می‌کند، بلکه تجربه‌ای ایمن و بدون دغدغه در پروژه‌های صنعتی و فنی برای شما فراهم می‌آورد.
ابزارهای بازرسی چشمی تنها زمانی می توانند نتایج دقیق و قابل اعتماد ارائه دهند که به درستی استفاده و نگهداری شوند. استفاده صحیح از این ابزارها شامل انتخاب ابزار مناسب برای هر کاربرد، قرارگیری صحیح آن ها در محل اندازه گیری و رعایت استانداردهای مربوطه است. به عنوان مثال، استفاده از کولیس برای اندازه گیری ضخامت باید با فشار یکنواخت و بدون لرزش دست انجام گیرد، در غیر این صورت خطای اندازه گیری افزایش پیدا می کند.
از سوی دیگر، نگهداری صحیح ابزارها نیز اهمیت فراوان دارد. ابزارهای فلزی مانند کولیس یا گیج ها باید همیشه در محیط خشک و به دور از رطوبت نگهداری شوند تا دچار زنگ زدگی نشوند. توصیه می شود پس از هر بار استفاده، سطح ابزار با یک دستمال نرم پاک شود و در صورت نیاز روغن کاری سبک انجام گیرد.
ابزارهای حساس تر مانند بروسکوپ یا دوربین های دیجیتال باید در کیف های مقاوم و ضد ضربه نگهداری شوند. همچنین کالیبراسیون دوره ای ابزارها (به ویژه کولیس و گیج ها) یک الزام است تا اطمینان حاصل شود که دقت اندازه گیری در طول زمان کاهش نمی یابد.
رعایت این اصول نه تنها طول عمر ابزار را افزایش می دهد، بلکه کیفیت و اعتبار فرآیند بازرسی چشمی را نیز تضمین می کند. در واقع، استفاده نادرست یا نگهداری ضعیف از ابزارها می تواند به نتایج اشتباه و حتی خسارت های سنگین در پروژه های صنعتی منجر شود.
بازرسی چشمی به عنوان یکی از مهم ترین روش های تست غیرمخرب، پایه و اساس کنترل کیفیت در صنایع مختلف است. اگرچه ابزارهای مدرن و پیشرفته ای وجود دارند، اما هیچ یک نمی توانند جایگزین نقش حیاتی بازرسی چشمی شوند. استفاده از ابزارهایی مانند خطکش، کولیس، فیلت گیج، گیج AWS و گیج کمبریج نه تنها دقت بازرسی را افزایش می دهد بلکه باعث می شود فرآیند کنترل کیفیت مطابق با استانداردهای بین المللی انجام گیرد.
هرچه بازرس مهارت بیشتری در استفاده از این ابزارها داشته باشد، احتمال خطا کمتر و کیفیت محصول نهایی بیشتر خواهد بود. بنابراین، سرمایه گذاری بر آموزش و مهارت بازرسان در کنار استفاده از ابزارهای استاندارد، رمز موفقیت هر واحد صنعتی است.
