در دنیای امروز که صنایع نفت، گاز، پتروشیمی و سازه های فلزی نقش حیاتی در اقتصاد و زیرساخت ها دارند، روش های بازرسی غیرمخرب (NDT) بیش از هر زمان دیگری اهمیت یافته اند. یکی از این روش های پیشرفته، تست MFL یا همان Magnetic Flux Leakage است. این روش امکان شناسایی عیوب داخلی و سطحی در قطعات فلزی مغناطیسی را بدون نیاز به تخریب نمونه فراهم می سازد.
دستگاه تست MFL به عنوان ابزار اصلی این روش، امروزه در کارگاه ها، کارخانه ها و آزمایشگاه ها به طور گسترده مورد استفاده قرار می گیرد. عملکرد این دستگاه بر پایه ی اصول فیزیکی نشت شار مغناطیسی استوار است؛ به این معنا که هرگونه ترک، خوردگی یا ناپیوستگی در قطعه باعث تغییر مسیر خطوط میدان مغناطیسی می شود و این تغییرات توسط حسگرهای حساس دستگاه ثبت و تحلیل می گردد.
هدف از این مقاله، ارائه ی یک راهنمای جامع درباره ی دستگاه تست MFL است؛ از معرفی و نحوه عملکرد گرفته تا بررسی ضرورت استفاده و انواع مختلف آن. این متن تلاش می کند به شکلی روان و تخصصی، تصویری روشن از اهمیت این ابزار در کنترل کیفیت صنایع امروزی ارائه دهد.
روش MFL یکی از پیشرفته ترین روش های تست غیرمخرب است که برای شناسایی ترک ها، فرورفتگی ها، حفره ها، خوردگی ها و ناپیوستگی های داخلی و سطحی در قطعات فولادی و مغناطیسی به کار می رود. اساس این تست بر پایه ی القای میدان مغناطیسی قوی در قطعه و بررسی تغییرات این میدان است.
زمانی که یک قطعه فولادی سالم در معرض میدان مغناطیسی قرار می گیرد، خطوط شار به طور یکنواخت درون ماده حرکت می کنند. اما وجود هرگونه عیب (مانند ترک یا حفره) باعث می شود که بخشی از این شار به بیرون نشت کند. دستگاه تست MFL این تغییرات را شناسایی و به صورت سیگنال یا نمودار ثبت می کند.
تست MFL (Magnetic Flux Leakage) یکی از روش های پیشرفته بازرسی غیرمخرب است که اطلاعات بسیار دقیقی درباره وضعیت تجهیزات فلزی ارائه می دهد. از جمله اطلاعات مهمی که این تست به دست می دهد می توان به موقعیت دقیق عیب روی قطعه یا لوله اشاره کرد، به طوری که محل خوردگی، ترک یا نقص به صورت واضح مشخص می شود. همچنین شدت و اندازه نقص ها مانند عمق خوردگی یا عرض ترک قابل تعیین است، که به مهندسان امکان می دهد شدت آسیب را ارزیابی و تصمیمات صحیح برای نگهداری یا تعمیر اتخاذ کنند. علاوه بر این، تست MFL به ارزیابی عمر مفید قطعه و پیش بینی زمان نیاز به تعمیر یا تعویض کمک می کند و بدین ترتیب برنامه ریزی برای نگهداری پیشگیرانه دقیق تر و اقتصادی تر انجام می شود.
این ویژگی ها باعث شده اند که تست MFL به یکی از ابزارهای حیاتی در صنایع استراتژیک تبدیل شود و نقش مهمی در حفظ ایمنی و عملکرد تجهیزات ایفا کند. صنایع خطوط انتقال نفت و گاز، دیگ های بخار، مخازن تحت فشار و تجهیزات پالایشگاهی به طور گسترده از این روش بهره می برند، زیرا امکان شناسایی زودهنگام مشکلات و جلوگیری از خرابی های پرهزینه را فراهم می کند.
یکی از دغدغه های اصلی در صنایع فلزی و انرژی، حفظ ایمنی و کیفیت تجهیزات است. هرگونه شکست یا ترک در لوله ها و مخازن می تواند منجر به خسارت های مالی سنگین یا حتی خطرات جانی شود. در چنین شرایطی، دستگاه تست mfl به عنوان یک ابزار حیاتی نقش آفرینی می کند.
ضرورت استفاده از این دستگاه را می توان در چند محور اساسی توضیح داد:
به همین دلیل، هیچ واحد صنعتی بزرگی نمی تواند بدون بهره گیری از دستگاه تست MFL، فرآیند کنترل کیفیت خود را کامل بداند.
دستگاه های تست MFL در مدل ها و طراحی های مختلفی تولید می شوند تا پاسخگوی نیازهای متنوع صنایع باشند. به طور کلی می توان آن ها را به دو دسته ی اصلی تقسیم کرد: دستگاه های پرتابل (قابل حمل) و دستگاه های رومیزی (آزمایشگاهی).

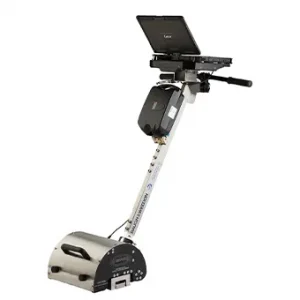

یکی از انواع دستگاه تست MFL نمونه های پرتابل آن هاست. دستگاه های پرتابل معمولاً کوچک، سبک و قابل جابجایی هستند. این ابزارها برای بازرسی در محل (On-site) طراحی شده اند؛ جایی که امکان انتقال قطعات به آزمایشگاه وجود ندارد یا نیاز به بررسی سریع و فوری است.
ویژگی های دستگاه MFL پرتابل:
مزیت اصلی این دستگاه ها، سرعت و انعطاف پذیری آن هاست. به کمک آن ها می توان بدون توقف کامل فرآیند تولید یا انتقال، وضعیت تجهیزات را بررسی کرد.
این دستگاه ها بیشتر در مراکز تحقیقاتی، آزمایشگاه های کنترل کیفیت و کارخانه ها استفاده می شوند. ابعاد بزرگ تر و دقت بالاتر آن ها باعث می شود بتوان نتایج بسیار دقیق تری از بررسی قطعات به دست آورد.
ویژگی های دستگاه MFL رومیزی:
برتری این دستگاه ها در دقت و قابلیت تحلیل است. در حالی که دستگاه پرتابل بیشتر برای تشخیص سریع عیوب استفاده می شود، دستگاه رومیزی امکان تحلیل عمیق تر و مستندتر را فراهم می کند.
انتخاب و خرید دستگاه تست MFL یک تصمیم استراتژیک برای هر واحد صنعتی محسوب می شود، زیرا مستقیماً بر کیفیت بازرسی و ایمنی تجهیزات تأثیر می گذارد. به همین دلیل باید مجموعه ای از معیارهای فنی، اقتصادی و استانداردی در نظر گرفته شود.
نخستین نکته، میزان دقت و حساسیت دستگاه است. دستگاه های MFL با دقت های مختلف عرضه می شوند و بسته به نوع پروژه باید مدلی انتخاب شود که توانایی شناسایی ترک های ریز و خوردگی های سطحی یا زیرسطحی را داشته باشد. در صنایع حساس مانند خطوط لوله انتقال گاز یا ریل های قطار، این دقت اهمیت دوچندان پیدا می کند.
نکته دوم، قابلیت پرتابل بودن یا رومیزی بودن دستگاه است. برای پروژه هایی که نیاز به بازرسی در محل دارند، مدل های پرتابل بهترین گزینه هستند، در حالی که در آزمایشگاه ها یا مراکز تحقیقاتی، مدل های رومیزی با نرم افزارهای تحلیلی پیشرفته کاربرد بیشتری دارند.
مسئله ی سوم، سازگاری با استانداردهای بین المللی مانند ASME، API و ISO است. استفاده از دستگاه هایی که تأییدیه های معتبر جهانی دارند، باعث می شود نتایج بازرسی قابل استناد و مورد پذیرش نهادهای نظارتی باشد.
نکته کلیدی دیگر، خرید دستگاه از فروشنده معتبر مانند کاوشکاران است تا از اصالت محصول، خدمات پس از فروش و پشتیبانی فنی مطمئن شوید. کاوشکاران به عنوان یکی از فروشندگان معتبر تجهیزات اندازه گیری و آزمایشگاهی، گزینه ای قابل اعتماد برای تأمین تست MFL با کیفیت و مطابق استانداردهای جهانی محسوب می شود.
در نهایت، باید به خدمات پس از فروش و کالیبراسیون نیز توجه داشت. دستگاه تست MFL نیاز به نگهداری و کالیبراسیون دوره ای دارد و انتخاب شرکتی که پشتیبانی مناسب ارائه دهد، ریسک های عملیاتی را به حداقل می رساند.
مانند هر روش بازرسی غیرمخرب، استفاده از دستگاه تست MFL نیز دارای مزایا و محدودیت های خاص خود است و شناخت دقیق این ویژگی ها به تصمیم گیری بهتر در انتخاب و کاربرد دستگاه کمک می کند. یکی از بزرگ ترین مزایای تست MFL، شناسایی سریع و دقیق عیوب داخلی و سطحی در قطعات مغناطیسی بدون نیاز به تخریب نمونه است، که امکان بازرسی ایمن و غیرتهاجمی را فراهم می کند. این روش همچنین قابلیت استفاده در مقیاس وسیع را دارد و برای خطوط لوله طولانی، سازه های بزرگ و تجهیزات صنعتی سنگین بسیار مناسب است. از نظر اقتصادی نیز، هزینه این روش معمولاً کمتر از تکنیک های پیچیده ای مانند رادیوگرافی یا التراسونیک است، به ویژه در پروژه های میدانی و با حجم بالا. علاوه بر این، مدل های رومیزی MFL با نرم افزارهای پیشرفته امکان ثبت و تحلیل دقیق داده ها را فراهم می کنند و به مهندسان کمک می کنند تا عمر مفید تجهیزات را پیش بینی کرده و برنامه های تعمیرات پیشگیرانه را به شکل مؤثری اجرا کنند.
با این حال، دستگاه تست MFL دارای محدودیت هایی نیز هست. این دستگاه تنها برای قطعات مغناطیسی مانند فولاد کاربرد دارد و برای مواد غیرمغناطیسی مناسب نیست. حساسیت آن در برخی موارد به ترک های بسیار ریز کمتر از روش های التراسونیک است و دقت تحلیل داده ها نیازمند اپراتور آموزش دیده می باشد. همچنین، هزینه اولیه خرید دستگاه های پیشرفته، به ویژه مدل های مجهز به نرم افزار تحلیلی، می تواند بالا باشد.
با وجود این محدودیت ها، مزایای دستگاه تست MFL به اندازه ای برجسته است که در بسیاری از صنایع استراتژیک مانند خطوط انتقال نفت و گاز، پالایشگاه ها، دیگ های بخار و مخازن تحت فشار، استفاده از این فناوری به یک الزام حیاتی تبدیل شده است و نقش کلیدی در حفظ ایمنی، افزایش عمر تجهیزات و کاهش هزینه های نگهداری ایفا می کند.
کارایی و دقت یک دستگاه تست MFL تنها زمانی تضمین می شود که به درستی مورد استفاده قرار گیرد و نگهداری اصولی روی آن انجام شود. روش کار با این دستگاه به طور خلاصه شامل مراحل آماده سازی قطعه، اعمال میدان مغناطیسی، دریافت سیگنال های نشت شار و تحلیل داده هاست. اما جزئیات اجرای صحیح این مراحل نقش حیاتی در نتیجه نهایی دارد.
در هنگام استفاده باید اطمینان حاصل کرد که سطح قطعه تا حد امکان پاک و عاری از آلودگی باشد. گرد و غبار یا روغن می تواند بر دقت اندازه گیری تأثیر بگذارد. همچنین، تنظیم دقیق دستگاه متناسب با ضخامت و جنس قطعه بسیار اهمیت دارد. اپراتور باید با دستورالعمل های دستگاه به خوبی آشنا باشد تا بتواند پارامترها را به درستی اعمال کند.
از نظر نگهداری، دستگاه باید در محیطی خشک و عاری از رطوبت قرار گیرد، زیرا رطوبت می تواند باعث آسیب به قطعات الکترونیکی و حسگرهای حساس شود. کالیبراسیون دوره ای نیز یکی از الزامات مهم است تا دقت دستگاه در طول زمان کاهش پیدا نکند.
همچنین توصیه می شود بعد از هر بار استفاده، دستگاه خاموش شده و در کیف یا محفظه ی مقاوم مخصوص خود قرار گیرد. به ویژه مدل های پرتابل که در محیط های صنعتی استفاده می شوند، نیازمند توجه بیشتری برای جلوگیری از ضربه یا نفوذ گرد و غبار هستند.
در واقع، همان طور که نتایج تست MFL برای ایمنی و کیفیت تجهیزات حیاتی است، نحوه استفاده و نگهداری دستگاه نیز به همان اندازه اهمیت دارد. رعایت این اصول به معنای افزایش عمر مفید دستگاه و اطمینان از صحت نتایج خواهد بود.
تست MFL یکی از مهم ترین روش های بازرسی غیرمخرب در صنایع امروز است که به کمک آن می توان کوچک ترین ترک ها و ناپیوستگی ها را در قطعات فولادی شناسایی کرد. دستگاه تست MFL با دو نوع اصلی پرتابل و رومیزی، امکان استفاده در شرایط مختلف صنعتی و آزمایشگاهی را فراهم کرده و به عنوان یک رکن جدایی ناپذیر در کنترل کیفیت تجهیزات فلزی شناخته می شود.
اهمیت این دستگاه در پیشگیری از حوادث، کاهش هزینه های تعمیرات، افزایش عمر تجهیزات و انطباق با استانداردهای بین المللی باعث شده است که حضور آن در هر واحد صنعتی جدی و الزامی باشد. آینده ی صنایع بدون استفاده از فناوری های بازرسی غیرمخرب مانند MFL قابل تصور نیست.
