چگونه یک ضخامت‌سنج آلتراسونیک ارزان و باکیفیت بخریم؟ [راهنمای کامل 1404]
اگر در صنایع حساسی مانند نفت و گاز، پتروشیمی، انتقال انرژی، خطوط لوله، نیروگاه‌ها و یا صنایع تولیدی مشغول به کار باشید، حتماً با موضوع بازرسی ضخامت فلزات و سازه‌های تحت فشار مواجه شده‌اید. ضخامت‌سنج آلتراسونیک یکی از حیاتی‌ترین و پرکاربردترین ابزارهای تست غیرمخرب یا همان NDT است که با کمترین تهاجم به سطح، توانایی ارائه اطلاعات دقیق درباره وضعیت خوردگی یا کاهش ضخامت در سازه‌ها را دارد.
اما بسیاری از تکنسین‌ها و مدیران خرید، هنگام انتخاب این وسیله با این سؤال مواجه‌اند که «چگونه می‌توان یک ضخامت‌سنج آلتراسونیک ارزان و در عین حال باکیفیت خرید؟» در این مقاله، به‌صورت تخصصی به بررسی این موضوع خواهیم پرداخت. از بررسی ساختار عملکرد این ابزار تا معرفی برندهای معتبر در بازار ایران و فاکتورهایی که باید پیش از خرید در نظر بگیرید، همه موارد با زبان کاربردی و تخصصی توضیح داده خواهد شد.
این محتوا همان‌قدر که برای مهندسان بازرسی فنی مفید است، برای مدیران پروژه، کارشناسان تدارکات صنعتی و حتی دانشجویان رشته مهندسی بهره‌برداری، مکانیک، متالورژی و نفت نیز می‌تواند راهگشا باشد.
ضخامت‌سنج آلتراسونیک چیست و چرا مهم است؟
ضخامت‌سنج آلتراسونیک یک ابزار دقیق دیجیتالی است که با استفاده از امواج صوتی با فرکانس بالا، قادر است ضخامت نهایی مواد جامد مختلف را بررسی کند، بدون اینکه نیازی به تخریب سطح، برش، نمونه‌برداری یا توقف فرآیند تولید وجود داشته باشد. این مزیت باعث شده تا این دستگاه به یکی از ابزارهای اصلی در پکیج تست‌های غیرمخرب تبدیل شود. خصوصاً در صنایعی مانند نفت و گاز، که خوردگی و پوسیدگی در تجهیزات تحت فشار و خطوط لوله، یک تهدید جدی محسوب می‌شود، استفاده از ضخامت‌سنج‌ها تبدیل به الزام قانونی شده است.

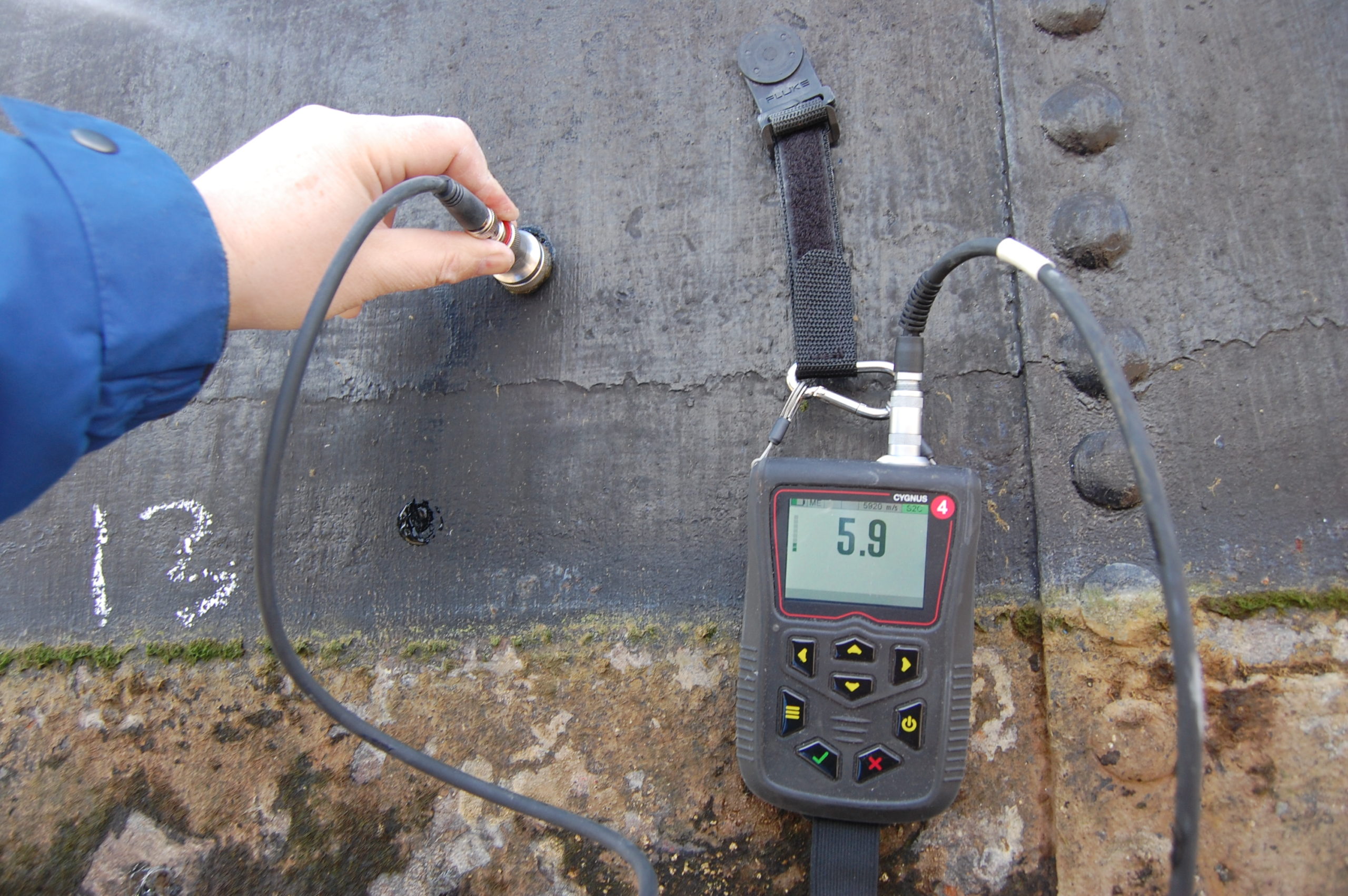

ضخامت‌سنج‌های آلتراسونیک مبتنی بر اصل بازتاب امواج فراصوتی از لایه‌های داخلی ماده طراحی شده‌اند و این موضوع باعث می‌شود کاربر حتی در صورت دسترسی به یک طرف قطعه نیز بتواند ضخامت آن را اندازه‌گیری کند. اهمیت این موضوع در موقعیتی چند برابر می‌شود که تجهیز موردنظر در ارتفاع بالا، زیر زمین یا در محیط خطرناک قرار گرفته و امکان دسترسی و برش فیزیکی آن وجود ندارد.
ضخامت‌سنج اولتراسونیک چگونه کار می‌کند؟

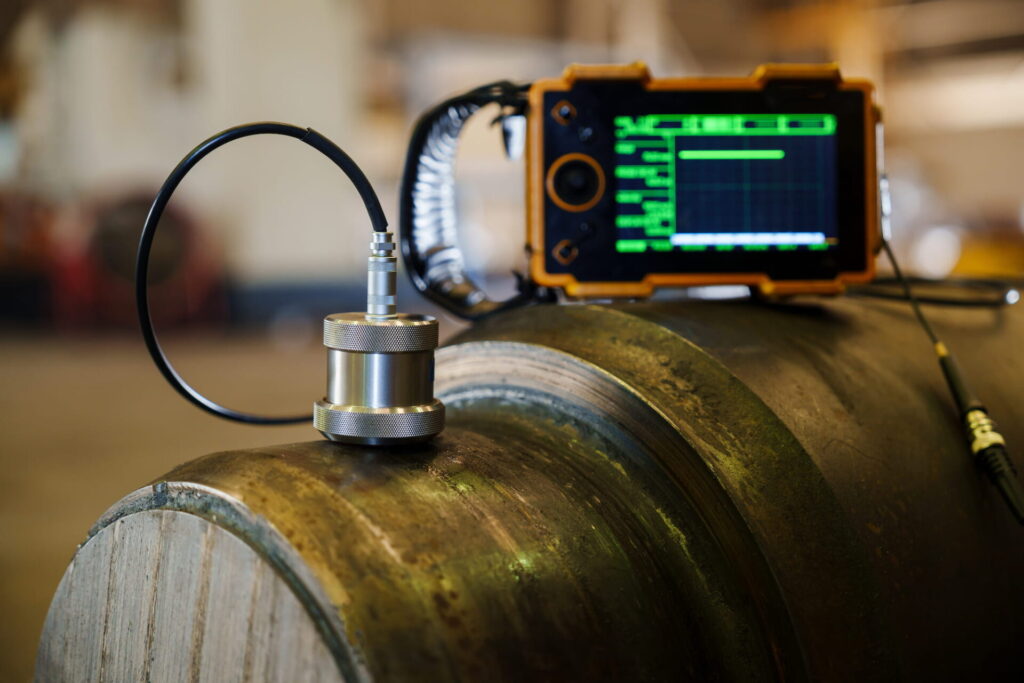

عملکرد ضخامت‌سنج آلتراسونیک بر مبنای ارسال امواج اولتراسونیک است که معمولاً در بازه 1 تا 10 مگاهرتز عمل می‌کنند. این امواج از طریق یک سنسور پراب، که روی سطح نمونه قرار می‌گیرد، به درون ماده منتقل می‌شوند. پس از آن امواج به انتهای دیگر ماده برخورد کرده و بازتاب می‌یابند. دستگاه فاصله‌ی طی‌شده این امواج و زمان رفت‌وبرگشت آن‌ها را اندازه‌گیری کرده و با استفاده از سرعت انتشار امواج در متریال موردنظر، ضخامت دقیقی را ارائه می‌دهد.
جذابیت این فناوری آن است که شما می‌توانید ضخامت سازه‌هایی نظیر لوله‌های فولادی، ورق‌های آلومینیومی، دیواره مخازن، بویلرها، قطعات ریخته‌گری و حتی شیشه یا پلاستیک را نیز بدون نیاز به وارد کردن هیچ آسیبی اندازه‌گیری کنید. این فرایند نه تنها سریع بلکه بسیار دقیق نیز هست، به همین دلیل است که ضخامت‌سنج‌های آلتراسونیک در هر مجموعه‌ای که ایمنی، کنترل کیفیت یا نگه‌داری پیشگیرانه اهمیت دارد، به عنوان ابزار کلیدی شناخته می‌شوند.
ویژگی‌هایی که پیش از خرید ضخامت‌سنج باید بررسی کنید
هنگام خرید ضخامت‌سنج آلتراسونیک، فاکتورهای متعددی مطرح‌اند که بی‌توجهی به آن‌ها می‌تواند منجر به انتخاب نادرست، پرداخت هزینه اضافه یا جوابدهی پایین دستگاه شود.
برای مثال، دقت دستگاه یکی از ویژگی‌های بسیار حیاتی است. اگر در صنایع دقیق یا بازرسی حساس فعالیت می‌کنید، دقت ±0.01 میلی‌متر به بالا باید در نظر گرفته شود در حالی که برای پروژه‌های عمومی‌تر، محدوده ±0.1 میلی‌متر هم کفایت می‌کند.
در کنار دقت، محدوده اندازه‌گیری نیز حائز اهمیت است. بسیاری از مدل‌های اقتصادی توانایی اندازه‌گیری از ضخامت‌های بسیار پایین تا حدود 200 یا 300 میلی‌متر را دارند. البته این مقدار به نوع پروب و جنس قطعه بستگی دارد.
قابلیت ذخیره‌سازی اطلاعات، وجود درگاه USB یا بلوتوث برای انتقال داده در مدل‌های پیشرفته یکی دیگر از امکاناتی است که در بازرسی‌های چند نقطه‌ای یا در گزارش‌گیری پروژه نقش مهمی ایفا می‌کند.
همچنین دستگاه‌هایی که دارای صفحات رنگی، ساختار مقاوم صنعتی و قابلیت استفاده طولانی‌مدت با باتری هستند، در پروژه‌های سنگین از ارزش بالاتری برخوردارند. موضوع کالیبراسیون نیز حائز اهمیت است؛ به‌ویژه برای مجموعه‌هایی که مستندات بازرسی ارسال می‌کنند.
| ویژگی | توضیحات |
|---|---|
| 🎯 دقت اندازه‌گیری | حداقل دقت ±0.01 میلی‌متر برای کاربردهای حرفه‌ای توصیه می‌شود |
| 📐 محدوده اندازه‌گیری | معمولاً بین 0.75 تا 300 میلی‌متر |
| 📱 قابلیت ذخیره داده | حافظه داخلی، USB، بلوتوث (در برخی مدل‌ها) |
| 🌡 سازگاری محیطی | مقاومت در برابر رطوبت، گردوغبار، ضربه و دما |
| 🔁 کالیبراسیون | قابلیت کالیبراسیون دستی یا خودکار برای دقت بیشتر |
| 🔌 عمر باتری | بین 8 تا 20 ساعت بسته به مدل |
بررسی برندهای پرفروش ضخامت‌سنج آلتراسونیک در بازار ایران
بازار ایران پر از برندهای متنوع ضخامت‌سنج است، از دستگاه‌های اقتصادی گرفته تا مدل‌های فوق‌پیشرفته و حرفه‌ای. در ادامه نگاهی می‌اندازیم به برندهایی که در پروژه‌های ایرانی به‌خوبی امتحان خود را پس داده‌اند:
| برند | کشور سازنده | مزایا | قیمت بازار |
|---|---|---|---|
| TIME | چین | قیمت اقتصادی، دقت مناسب، مدل‌های متنوع | ۷ تا ۲۰ میلیون |
| Dakota | آمریکا | دوام صنعتی بالا، دقت کاری فوق‌العاده، ایده‌آل برای کارهای سنگین | ۳۰ تا ۸۰ میلیون |
| Sauter | آلمان | طراحی با کیفیت، نمایشگر پیشرفته، کاربری آسان | ۴۰ تا ۱۰۰ میلیون |
| GE / Krautkramer | آلمان | ساختار حرفه‌ای، مناسب برای پروژه‌های بسیار پیشرفته | گران‌قیمت |
| NOVOTEST | اوکراین | اقتصادی، دارای قابلیت‌های فنی متنوع در رده قیمتی مناسب | متوسط |
ضخامت‌سنج ارزان یا مدل حرفه‌ای؟ تصمیم درست چیست؟
این پرسش شاید یکی از اصلی‌ترین دغدغه‌های خریداران تجهیزات تست باشد. پاسخ این سؤال بستگی به میزان حساسیت کاربری، بودجه و نیاز پروژه دارد.
در جدول زیر مقایسه‌ای بین ضخامت‌سنج‌های اقتصادی و مدل‌های حرفه‌ای انجام شده تا دید بهتر و ملموس‌تری نسبت به گزینه‌های موجود داشته باشید:
| ویژگی | مدل ارزان (اکونومی) | مدل حرفه‌ای (اینترپرایز) |
|---|---|---|
| دقت | ±0.1mm | ±0.01mm |
| عمر باتری | 8–12 ساعت | 20+ ساعت |
| رزولوشن نمایشگر | سیاه‌وسفید یا ساده | رنگی و پیشرفته |
| پروب تعویض‌پذیر | ندارد | دارد |
| قیمت | ۷ تا ۲۵ میلیون تومان | ۳۰ تا ۸۰+ میلیون تومان |
| گارانتی/پشتیبانی | محدود | کامل و معتبر |
در یکی از پروژه‌های تعمیراتی در منطقه عملیاتی ماهشهر، تیم فنی با مشکل خوردگی در لوله‌های قدیمی روبه‌رو شده بود. هزینه بازسازی سیستم بالغ بر چند میلیارد تومان برآورد شده بود. با استفاده از ضخامت‌سنج TIME مدل TT130 و بررسی دقیق 38 نقطه مشکوک، مشخص شد که فقط 4 نقطه نیاز به تعویض دارند. این دستگاه با دقت قابل‌قبول، قابلیت ذخیره‌سازی و کاربری آسان، باعث شد از صرف هزینه سنگین، توقف تولید و اتلاف زمان جلوگیری شود؛ آن هم تنها با صرف هزینه اولیه‌ای ناچیز.
برای اطلاعات بیشتر در مورد انواع قطعات و تجهیزات NDT به سایت کاوشگران سر بزنید
سوالات پرتکرار
- آیا ضخامت‌سنج آلتراسونیک برای متریال‌های غیر فلزی هم کاربرد دارد؟
بله. این دستگاه‌ها برای اندازه‌گیری ضخامت شیشه، انواع پلیمر، پلاستیک، فایبرگلاس و سرامیک نیز کاربرد دارند به شرطی که دانسیته صوتی ماده شناخته شده باشد. - آیا می‌توان از دستگاه برای ضخامت‌سنجی از زیر رنگ یا پوشش استفاده کرد؟

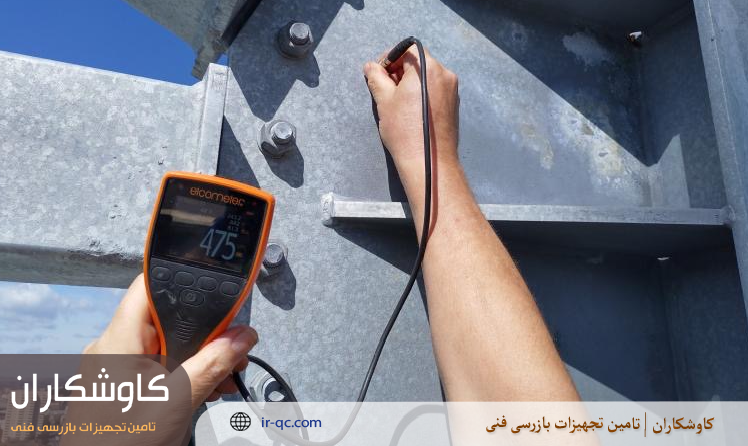

برخی مدل‌های ضخامت‌سنج دارای قابلیت انجام تست از زیر پوشش یا Coating Mode هستند، اما باید این ویژگی به‌صورت رسمی در مشخصات فنی دستگاه اعلام شده باشد. - هر چند وقت یکبار دستگاه نیاز به کالیبراسیون دارد؟
بر اساس توصیه کارخانه سازنده، دفعات کالیبراسیون می‌تواند از هر ماه تا هر ۶ ماه تنظیم شود، اما بهترین روش این است که قبل از شروع هر پروژه مهم، تست کالیبراسیون انجام شود. - آیا ضخامت‌سنج‌های چینی خوب هستند؟
برندهای چینی درجه یک مانند TIME، HUATEC و WINTACT مدل‌هایی با قیمت اقتصادی و دقت مناسب برای کارهای غیرحیاتی ارائه کرده‌اند.
