بررسی تخصصی کاربرد بورسکوپ در صنعت نفت و گاز
صنعت نفت و گاز به عنوان یکی از پیچیده‌ترین و حساس‌ترین شاخه‌های صنایع سنگین، همواره با ریسک‌های بالا در زمینه ایمنی، عملکرد و دوام تجهیزات روبه‌روست. در چنین فضایی، بازدید و پایش مستمر وضعیت تجهیزاتی چون لوله‌های انتقال، منابع تحت فشار، توربین، پمپ، مبدل حرارتی و شیرهای صنعتی، نقشی کاملاً حیاتی برای جلوگیری از اتفاقات ناخواسته مانند نشتی، خراب‌شدن تجهیزات حیاتی، تعلیق جریان تولید و حتی فجایع زیست‌محیطی دارد. بازرسی سنتی که مبتنی بر باز کردن قطعات و مشاهده دیداری است، زمان‌بر و پرهزینه بوده و خود می‌تواند به تجهیزات آسیب برساند. برای حل این مشکل، فناوری‌های بازرسی مدرن از جمله روش‌های تست غیرمخرب به میدان آمده‌اند.
در میان ابزارهای مختلف NDT، بورسکوپ یا ویدئوبورسکوپ صنعتی جایگاه خاصی دارد؛ به‌گونه‌ای که در بسیاری از موارد، این ابزار می‌تواند جای ده‌ها ساعت کار مکانیکی را بگیرد و در چند دقیقه، وضعیت داخلی تجهیزات را به کاربر نشان دهد. این ابزار، به‌ویژه در صنایع حساسی همچون نفت و گاز، تبدیل به یک ابزار غیرقابل جایگزین شده است؛ ابزاری که مهندسین بهره‌برداری و تعمیرات آن را به عنوان چشم پنهان خود در داخل سیستم‌ها می‌شناسند
بورسکوپ چیست و چرا اهمیت دارد؟

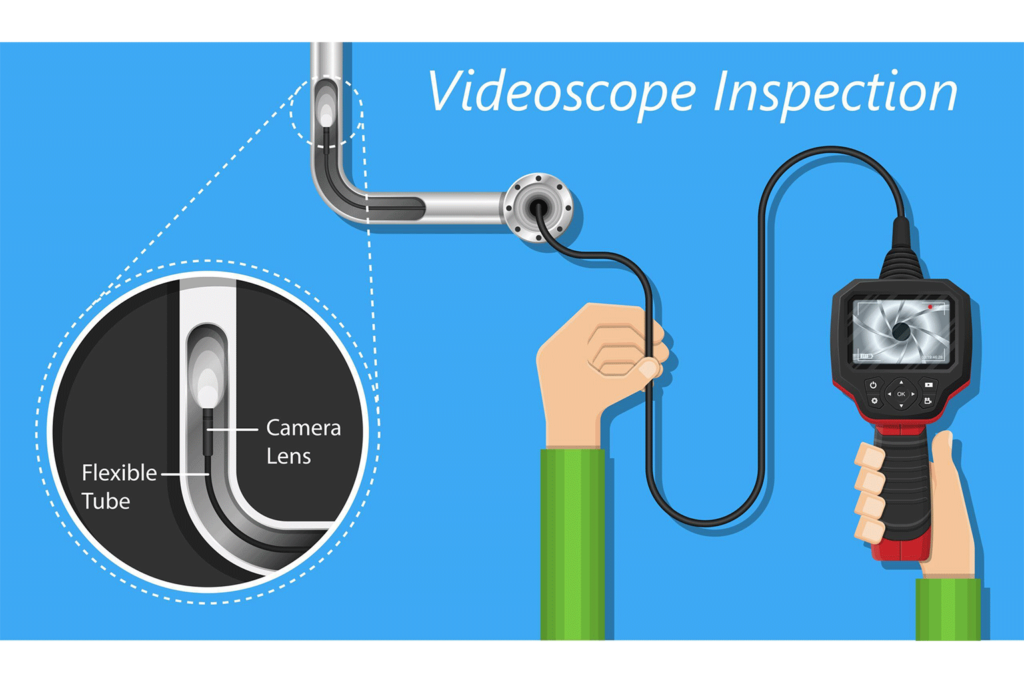

بورسکوپ صنعتی دستگاهی تصویری و نوری است که از طریق یک کابل بلند منعطف یا سخت که به یک دوربین پیشرفته و چراغ LED مجهز است، امکان رویت نواحی غیرقابل دسترس را فراهم می‌کند. این دوربین‌ها معمولاً به مانیتور رنگی با وضوح بالا متصل شده و می‌توانند تصاویر و ویدئوهای بسیار دقیقی را با جزئیات بالا، درون سیستم‌های بسته‌ای مثل لوله، مخزن، مبدل، توربین و بویلر به نمایش درآورند.
اهمیت بورسکوپ در اینجاست که برای بررسی داخلی یک تجهیز نیازی به باز کردن آن نیست، موضوعی که در صنایع بزرگ مثل نفت و گاز، نه‌تنها باعث صرفه‌جویی مالی قابل توجه می‌شود بلکه امنیت را هم افزایش می‌دهد. ضمن اینکه استفاده از بورسکوپ نیاز به برش، تخریب یا از رده خارج کردن تجهیز در حین بررسی ندارد و این ویژگی آن را در میان دیگر روش‌های تست غیرمخرب متمایز کرده است.
اهمیت بورسکوپ در صنعت نفت و گاز
در صنایع نفتی، تجهیزات اغلب در شرایط دمایی بالا، رطوبت زیاد، فشار بالا و پر از مواد شیمیایی خورنده کار می‌کنند. بسیاری از این تجهیزات باید به صورت مداوم کار کنند و کوچک‌ترین نقص در داخل آن‌ها می‌تواند جریان تولید را متوقف کرده یا باعث افزایش ریسک انفجار شود. ابزارهایی مانند بورسکوپ دقیقاً برای چنین شرایطی طراحی شده‌اند تا با ایجاد امکان بازرسی درونی بدون اختلال در عملکرد سیستم، ریسک را کاهش داده و ایمنی را افزایش دهند.

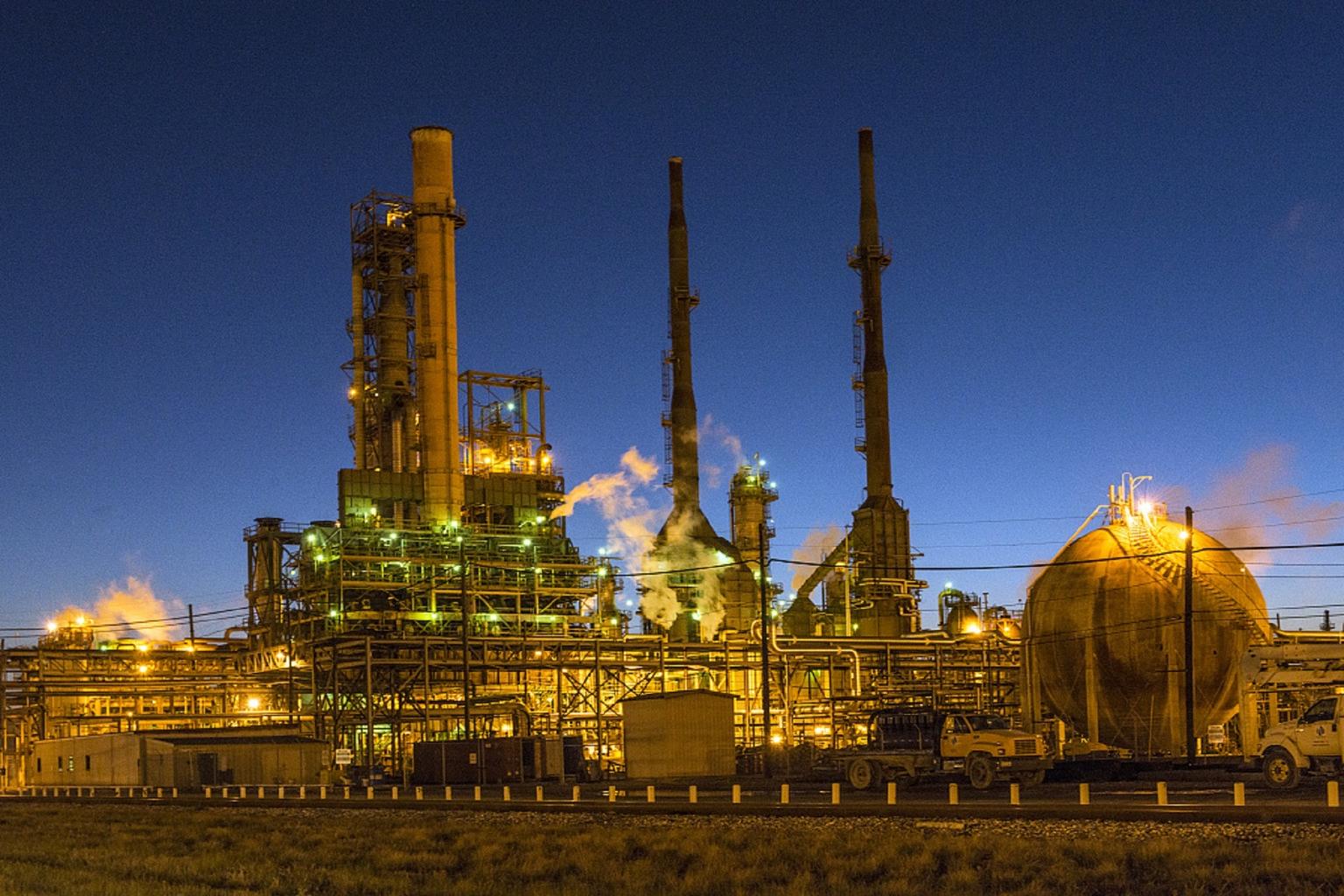

در پالایشگاه‌ها، پتروشیمی‌ها، خطوط انتقال نفت و گاز، سکوهای ساحلی و دریایی، و واحدهای بهره‌برداری، بورسکوپ به عنوان یکی از ابزارهای کلیدی شناخته می‌شود. امکان مشاهده ترک‌های سطحی در دیواره داخلی لوله‌ها، زنگ‌زدگی و نشتی در خطوط فشار، سایش و آسیب به پره‌های توربین، ته‌نشینی در مخازن و گرفتگی در مبدل‌ها از طریق همین ابزار ساده ولی پیشرفته ممکن است. در شرایطی که بازکردن تجهیز ممکن نیست یا بسیار پرهزینه و خطرناک است، بورسکوپ مثل ابزاری جادویی وارد عمل شده و با کمترین اثرگذاری در عملکرد سیستم، گزارش دقیقی از شرایط فراهم می‌آورد.
کاربردهای عملی بورسکوپ در بخش‌های مختلف صنعت نفت

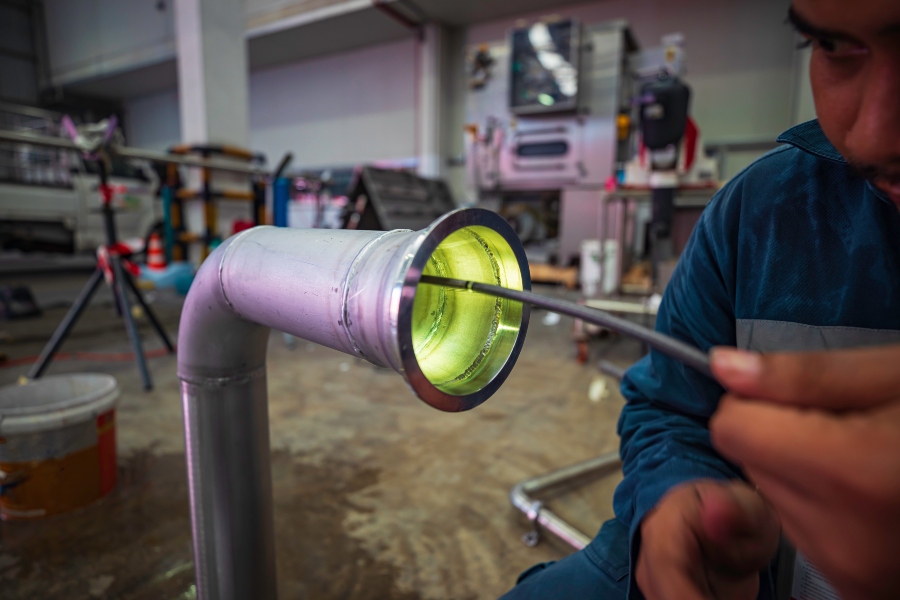

در قسمت خطوط لوله‌ی انتقال نفت خام و گاز طبیعی، وجود زنگ، خوردگی و ترک‌های میکروسکوپی می‌تواند تبعات جبران‌ناپذیری به بار آورد. استفاده از بورسکوپ در این بخش به کارکنان بازرسی این امکان را می‌دهد که بدون نیاز به قطع عملیات و باز کردن مسیر، از درون لوله‌ها تصویربرداری کرده و کوچک‌ترین عیوب را کشف کنند.
در تجهیزات دواری مانند کمپرسورها، پمپ‌ها و توربین‌های گازی یا بخار نیز بورسکوپ کارآمد است. این تجهیزات از ده‌ها قطعه متحرک تشکیل شده‌اند که باز کردن هرکدام از آن‌ها زمان زیادی می‌طلبد و گاهی باعث از کار افتادن کل فرآیند می‌شود. بورسکوپ توانایی نفوذ به داخل این واحدها و بررسی وضعیت پره‌ها، میل‌لنگ، و یاتاقان‌ها را دارد. همچنین، در مبدل‌های حرارتی و بویلرها، که معمولاً دارای ساختاری متراکم از لوله‌های داخلی هستند، استفاده از بورسکوپ برای بررسی تجمع مواد زائد، رسوب‌گیری و آسیب حرارتی بسیار مفید و مؤثر است.
در سکوهای نفتی و دکل‌های حفاری که اغلب در مناطق ساحلی و پرخطر مستقر هستند، بورسکوپ‌های ضد انفجار با گواهی ATEX نقش بی‌بدیلی ایفا می‌کنند. این مناطق به‌دلیل وجود مواد اشتعال‌زا، گازهای فرّار و عدم دسترسی دائمی به قطعات، مستلزم استفاده از تجهیزاتی با ایمنی بالا هستند. بورسکوپ در این محیط‌ها بدون تولید جرقه یا اتصال الکتریکی خطرناک، امکان بررسی داخلی تجهیزات را فراهم می‌آورد.
مزایای کلیدی استفاده از بورسکوپ در عملیات نفت و گاز
یکی از بزرگ‌ترین مزایای بورسکوپ، کاهش زمان توقف تجهیزات برای تعمیرات است. زمان‌هایی که فشار تولید و بهره‌برداری بالا است، مدیران پروژه نمی‌خواهند حتی یک ساعت هم خنثی داشته باشند. بورسکوپ با فراهم آوردن امکان بازرسی فوری، زمان توقف را به حداقل می‌رساند. همچنین، دقت بالای تصویربرداری این ابزار باعث می‌شود کوچک‌ترین ترک یا خوردگی شناسایی شده و در نتیجه قبل از اینکه مشکل تبدیل به یک خرابی جدی شود، ترمیم صورت گیرد. از دیگر مزایای این ابزار می‌توان به امکان ثبت، ذخیره‌سازی و ارسال آنلاین داده‌ها برای تحلیل مهندسی اشاره کرد. این قابلیت، خصوصاً در پروژه‌های چند ملیتی یا بین‌سازمانی که چندین ناظر، مهندس و تحلیلگر باید هماهنگ شوند، اهمیت فراوان دارد.
ویژگی‌هایی که در بورسکوپ صنعتی مناسب نفت و گاز باید جستجو کنید
یکی از مهم‌ترین فاکتورها در انتخاب بورسکوپ صنعتی برای پروژه‌های نفت و گاز، کیفیت تصویر آن است. حداقل رزولوشن باید Full HD بوده و قابلیت زوم داشته باشد. از دیگر ویژگی‌های مهم، طول پروب است که بسته به نوع تجهیز مورد بررسی تعیین می‌شود. برای مثال، بررسی توربین‌ها نیاز به لوله بلندتر از بررسی مبدل‌ها دارد. قطر پروب نیز از اهمیت بالایی برخوردار است؛ در برخی مسیرهای باریک، بورسکوپ‌ها و ویدیو اسکوپ هایی با قطر زیر 6 میلی‌متر موردنیاز هستند. همچنین، مقاومت پروب در برابر گرما، بخار، مواد خورنده و ضربه فیزیکی باید بسیار بالا باشد. بورسکوپی که در صنعت نفت استفاده می‌شود باید دارای بدنه متالیک یا پلی‌اورتان تقویت‌شده و دارای گواهینامه‌های بین‌المللی مانند ATEX یا IECEx باشد. عمر باتری بالا، حافظه داخلی، قابلیت اتصال به فضای ابری و نرم‌افزار آنالیز خودکار نیز از دیگر قابلیت‌های محبوب در مدل‌های مدرن محسوب می‌شود.
برندهای معتبر بورسکوپ در بازار ایران
در این قسمت، برندهای معتبر بورسکوپ که به‌طور رایج در پروژه‌های نفتی داخل کشور استفاده می‌شود معرفی می‌گردند:
| برند | ساخت کشور | مزایای شاخص | قیمت بازار (نسبی) |
|---|---|---|---|
| Olympus | ژاپن | تصویر فوق‌العاده شفاف، مقاومت بالا، پشتیبانی فنی حرفه‌ای | بالا |
| GE Waygate (فریکا سابق) | آمریکا/آلمان | نرم‌افزار آنالیز هوشمند، اتصال پیشرفته، دقت بالا | متوسط تا بالا |
| ViewTech VJ-3 | آمریکا | قیمت اقتصادی، مناسب برای پیمانکاران، وزن کم | متوسط |
| Yateks | چین (مدل‌های رده‌بالا) | عملکرد رضایت‌بخش، هزینه کمتر، مناسب پروژه‌های رو به توسعه | متوسط رو به پایین |
تجربه واقعی: کاهش هزینه بازرسی در پالایشگاه با بورسکوپ
در یکی از پروژه‌های اجرایی در منطقه عسلویه، تیم تعمیرات یک پالایشگاه با مشکلی در خطوط خروجی از یک کمپرسور مهم روبه‌رو شده بود. تحلیل‌های اولیه گمانه‌زنی گسترده‌ای درباره بروز ترک در داخل بدنه لوله داشتند، موضوعی که می‌توانست هزینه‌ای بالغ بر چند صد میلیون تومان تعمیر به همراه داشته باشد. اما با استفاده از بورسکوپ Olympus مدل IPLEX، تیم فنی توانست تنها در طی 30 دقیقه محل دقیق ترک را شناسایی کند، نیاز به تعویض لوله را شناسایی نماید و با کمترین هزینه مشکل را حل کند؛ این کار در شرایطی انجام شد که در گذشته حتی برای بررسی چنین وضعیتی ناچار به باز کردن کل کمپرسور بودند. این تنها یک نمونه از صد‌ها تجربه فنی موفق ثبت‌شده با استفاده از بورسکوپ صنعتی است.
برای اطلاعات بیشتر در مورد انواع قطعات و تجهیزات NDT به سایت کاوشگران سر بزنید
سؤالات متداول درباره بورسکوپ صنعتی
- بورسکوپ برای چه تجهیزاتی در نفت و گاز استفاده می‌شود؟
لوله‌ها، مبدل‌ها، شیر‌ها، بویلر، توربین، کمپرسور، مخازن و تجهیزات حفاری. - آیا استفاده از بورسکوپ نیاز به مهارت خاص دارد؟
بله، تفسیر دقیق تصاویر نیازمند آموزش ابتدایی است، اما کاربری دستگاه‌ها معمولاً ساده و مناسب برای تکنسین‌های میدانی است. - بورسکوپ‌های ضد انفجار چگونه کار می‌کنند؟
این مدل‌ها از لحاظ الکتریکی و فیزیکی طوری طراحی شده‌اند که در محیط‌هایی با گاز یا بخارات اشتعال‌زا، باعث جرقه یا انفجار نشوند و تحت استانداردهای ATEX اروپا یا IECEx بین‌المللی ساخته می‌شوند.
