در بسیاری از صنایع که کنترل کیفیت پوشش، رنگ و روکش اهمیت حیاتی دارد، استفاده از ضخامت سنج رنگ نقش مهمی در تضمین دوام و عملکرد سطح ایفا می کند. اما در مواقعی که قطعه یا سطح مورد سنجش دارای انحنا، قوس، خمیدگی یا فرم غیرمسطح باشد، اندازه گیری ضخامت با چالش هایی جدی روبه رو می شود.
در چنین شرایطی، کالیبراسیون ضخامت سنج رنگ در سطوح خمیده تنها یک فرآیند ساده تنظیم دستگاه نیست، بلکه یک مرحله تخصصی است که مستقیماً بر دقت نهایی تأثیر می گذارد. بسیاری از خطاهای اندازه گیری، ناهماهنگی داده ها، اختلاف بین نتایج اپراتورهای مختلف و حتی تصمیم های اشتباه در ارزیابی کیفیت پوشش، کاملاً ناشی از عدم انجام صحیح همین کالیبراسیون است.
هدف این مقاله ارائه یک راهنما برای انجام کالیبراسیون صحیح ضخامت سنج روی سطوح منحنی است.

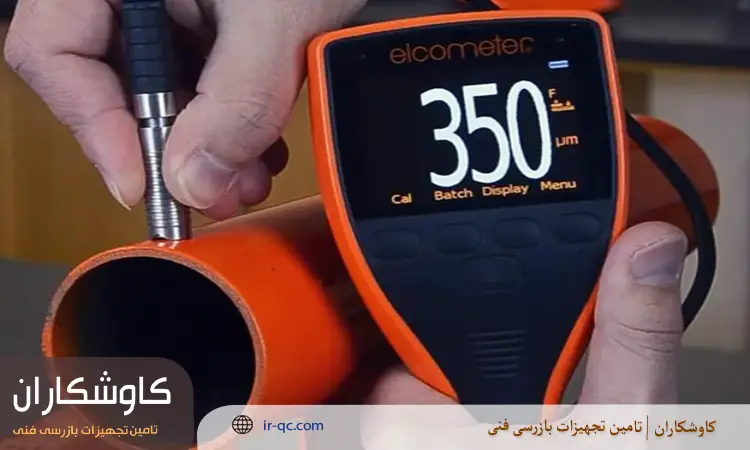

چالش های اندازه گیری روی سطوح گرد و منحنی
اندازه گیری روی سطح تخت نسبتاً ساده است، اما سطوح منحنی ویژگی هایی دارند که کار اندازه گیری را دشوار می کنند.
یکی از بزرگ ترین چالش ها این است که پراب نمی تواند سطح تماس کاملاً یکنواخت با قطعه داشته باشد. حتی ناچیزترین زاویه، باعث تداخل میدان اندازه گیری می شود. این مشکل زمانی شدیدتر می شود که شعاع قطعه کوچک باشد، زیرا میزان انحراف پراب بیشتر می شود.
چالش دیگر مربوط به تغییر شکل موضعی میدان الکترومغناطیسی است. چون میدان دستگاه برای سطح تخت طراحی شده، خمیدگی باعث تغییر توزیع خطوط میدان می شود. در نتیجه، دستگاه ضخامت را اشتباه تفسیر می کند و عدد ثبت شده با مقدار واقعی متفاوت خواهد بود.
از طرفی نیروی دست اپراتور نیز روی سطوح خمیده نقش مهم تری پیدا می کند. اگر دست کمی فشار دهد یا زاویه پراب را نامناسب قرار دهد، نتیجه فوراً دچار خطا خواهد شد. این حساسیت در سطوح تخت کمتر است اما روی سطوح منحنی بسیار برجسته می شود.
خطاهای رایج در هنگام اندازه گیری روی انحنا
خطاهای اندازه گیری روی سطوح خمیده معمولاً ناشی از عوامل مشترکی است. یکی از رایج ترین خطاها قرارگیری نامناسب پراب است؛ زیرا اپراتور تصور می کند پراب روی سطح نشسته اما در واقع تنها بخش کوچکی از نوک پراب تماس کامل دارد. این تماس ناقص باعث خوانش اشتباه دستگاه می شود.
خطای دیگر مربوط به انتخاب بلوک کالیبراسیون اشتباه است. اگر بلوک کالیبراسیون تخت باشد اما قطعه مورد سنجش خمیده باشد، دستگاه با شرایط متفاوتی کالیبره شده و نتایج اشتباه تولید خواهد کرد. این خطا به خصوص در مراحل نهایی کنترل کیفیت بسیار خطرناک است.
در برخی موارد آلودگی سطح باعث خطای ضخامت سنج می شود. چون سطوح خمیده بیشتر در معرض گرد و غبار، چربی و اثر دست هستند، این آلودگی های کوچک می توانند فاصله بین پراب و پوشش را تغییر دهند و اندازه گیری را مختل کنند.
گاهی نیز اپراتور بدون انجام کالیبراسیون چندنقطه ای، تنها یک بار تنظیم ضخامت سنج رنگ را انجام میدهد. اما در سطوح خمیده، لازم است دستگاه در چند نقطه مختلف با شعاع یکسان کالیبره شود تا نتایج قابل اعتماد حاصل شود.
آماده سازی ابزار و سطح قبل از کالیبراسیون
یکی از مهم ترین مراحل در فرایند کالیبراسیون ضخامت سنج رنگ در سطوح خمیده، آماده سازی دقیق ابزار و قطعه است. بدون آماده سازی صحیح، حتی بهترین دستگاه ها نیز نمی توانند نتیجه درستی ارائه دهند. آماده سازی شامل تمیز کردن سطح، بررسی سلامت پراب، کنترل شرایط محیطی و هماهنگ سازی دستگاه با نوع سطح است.
در بسیاری از موارد، کیفیت اندازه گیری نه به تنظیمات دستگاه بلکه به نحوه آماده سازی ابزار بستگی دارد. یک ذره گردوغبار، یک چربی کوچک، یا حتی رطوبت سطح می تواند نتیجه کاملاً اشتباه ایجاد کند. به همین دلیل کارشناسان کنترل کیفیت همیشه قبل از شروع اندازه گیری، زمان کافی برای آماده کردن سطح و پراب صرف می کنند.
بررسی سلامت و تمیزی پراب
پراب ضخامت سنج حساس ترین بخش دستگاه است و کوچک ترین آسیب یا آلودگی روی آن می تواند باعث خطاهای گسترده شود. نوک پراب باید کاملاً سالم باشد و هیچ گونه خش، ضربه، تغییر شکل یا آلودگی روی آن دیده نشود. در پراب های مغناطیسی، کوچک ترین ذره فلزی چسبیده به نوک پراب می تواند میدان اندازه گیری را مختل کند. در پراب های جریان گردابی نیز آلودگی باعث افزایش فاصله واقعی اندازه گیری می شود.
تمیز کردن پراب باید با یک دستمال نرم بدون پرز انجام شود. استفاده از مواد شوینده قوی توصیه نمی شود زیرا ممکن است پوشش محافظ پراب را آسیب بزند. اگر پراب در مدت طولانی استفاده شده، لازم است بررسی شود که فرسایش یا سایش نوک آن دقت دستگاه را کاهش نداده باشد.

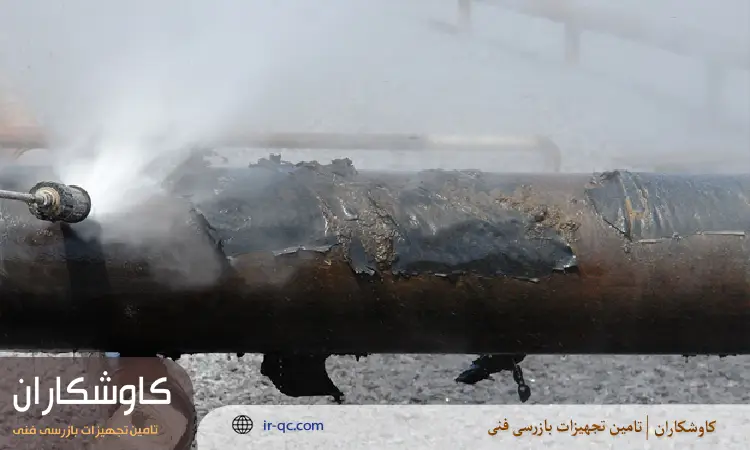

آماده سازی سطح خمیده
سطح قطعه نیز باید کاملاً آماده باشد. هرگونه گردوغبار، چربی، رطوبت یا حتی اثر انگشت باعث می شود ضخامت سنج فاصله اشتباهی را اندازه گیری کند. این مسئله در سطوح منحنی حساس تر است زیرا زاویه تماس پراب به خودی خود باعث اختلاف ناچیزی می شود و هر آلودگی کوچک این اختلاف را چند برابر می کند.
سطح باید با یک پارچه نرم تمیز شود و در صورت نیاز از تمیزکننده های ملایم استفاده شود. وجود زبری اضافی، رنگ پریدگی، خوردگی یا پوسته شدگی نیز باید بررسی شود زیرا ممکن است دستگاه این نقص ها را به عنوان بخش از ضخامت پوشش محاسبه کند.
در نهایت، باید اطمینان حاصل کرد که دمای سطح و دمای محیط ثابت باشد. تغییرات دما باعث انبساط یا انقباض سطح می شود و می تواند نتایج اندازه گیری را تغییر دهد، به ویژه در سطوح منحنی.
انتخاب بلوک کالیبراسیون مناسب برای سطوح خمیده
بلوک کالیبراسیون مهم ترین بخش در فرایند کالیبراسیون ضخامت سنج است. عملکرد دستگاه تا حد زیادی به انتخاب بلوک صحیح بستگی دارد. در شرایطی که سطح مورد سنجش خمیده است، بلوک تخت نمی تواند شرایط واقعی اندازه گیری را بازسازی کند. بنابراین برای جلوگیری از خطای اندازه گیری، باید از بلوک هایی استفاده شود که شعاع یا انحنای مشابه قطعه دارند.
انتخاب بلوک مناسب باعث می شود میدان سنسور در شرایطی مشابه شرایط واقعی قرار گیرد و دستگاه بتواند فاصله واقعی میان پراب و سطح را به درستی تفسیر کند. این انتخاب اگر اشتباه باشد، حتی بهترین دستگاه ها نیز نتیجه غلط ثبت خواهند کرد.
تفاوت بلوک تخت و بلوک انحنادار
بلوک تخت برای سطوح صاف و قطعاتی که سطح یکپارچه و بدون انحنا دارند مناسب است. در این حالت، میدان اندازه گیری دستگاه پایدار است و پراب به راحتی روی سطح قرار می گیرد. اما این شرایط در قطعات خمیده وجود ندارد.
بلوک انحنادار یا بلوک شعاع دار، سطحی با شعاع مشخص دارد و دقیقاً برای کالیبراسیون ضخامت سنج روی سطوح منحنی طراحی شده است. این بلوک ها به دستگاه کمک می کنند میدان اندازه گیری خود را با شرایط واقعی هماهنگ کند. بلوک های انحنادار در اندازه های مختلف و با شعاع های متفاوت عرضه می شوند تا اپراتور بتواند نزدیک ترین تطابق را انتخاب کند.
استفاده از بلوک تخت برای کالیبراسیون یک سطح منحنی این خطا را ایجاد می کند که دستگاه تصور کند سطح صاف است، درحالی که واقعاً خمیده است. این تناقض باعث بروز اختلاف ضخامت می شود.
استفاده از بلوک های استاندارد با شعاع مشابه قطعه
برای دستیابی به دقیق ترین نتایج، باید بلوک های کالیبراسیون با شعاعی مشابه قطعه انتخاب شوند. اگر شعاع بلوک خیلی بزرگ باشد، دستگاه فکر می کند سطح تقریباً صاف است. اگر شعاع خیلی کوچک باشد، دستگاه برای انحنایی بیش از حد واقعی تنظیم می شود. در هر دو حالت، نتیجه اندازه گیری اشتباه خواهد بود.
در صنایع حرفه ای، معمولاً مجموعه ای از بلوک های استاندارد با شعاع های مختلف مورد استفاده قرار می گیرد تا اپراتور بتواند دقیق ترین نمونه را انتخاب کند. این بلوک ها معمولاً دارای مقادیر ضخامت استاندارد هستند و امکان کالیبراسیون چند نقطه ای را فراهم می کنند.
جدول مقایسه انواع بلوک های کالیبراسیون برای سطوح خمیده
| نوع بلوک | شکل سطح | میزان دقت در سطوح خمیده | کاربرد اصلی |
| بلوک تخت | کاملاً صاف | کم | سطوح تخت و بدون انحنا |
| بلوک انحنادار شعاع دار | دارای قوس مشخص | بسیار زیاد | سطوح خمیده با شعاع استاندارد |
| بلوک سفارشی با شعاع خاص | مطابق قطعه واقعی | بیشترین دقت | قطعات مهندسی خاص یا انحناهای پیچیده |
روش صحیح کالیبره کردن ضخامت سنج رنگ
پس از آماده سازی کامل ابزار و انتخاب بلوک کالیبراسیون مناسب، مرحله اصلی یعنی کالیبراسیون عملی دستگاه روی سطح خمیده آغاز می شود. این مرحله مهم ترین بخش فرآیند است، زیرا اگر کالیبراسیون به صورت اصولی انجام نشود، حتی دقیق ترین بلوک ها و بهترین دستگاه ها نیز نمی توانند نتیجه قابل اعتماد ارائه دهند.
کالیبراسیون صحیح در سطوح خمیده نیازمند هماهنگی میان تنظیمات دستگاه، انتخاب مناسب نوع پایه، استفاده درست از پراب و انجام کالیبراسیون چندنقطه ای است. این فرآیند باید با آرامش، تمرکز و دقت بالا انجام شود تا دستگاه بتواند با شرایط واقعی قطعه هماهنگ شود و اندازه گیری در تمام نقاط منحنی با دقت بالا صورت گیرد.
تنظیم دستگاه برای نوع پایه
اولین مرحله در کالیبراسیون ضخامت سنج رنگ در سطوح خمیده انتخاب نوع پایه یا زیرلایه مناسب در تنظیمات دستگاه است. ضخامت سنج ها در دو حالت اصلی عمل می کنند: یکی بر اساس خاصیت مغناطیسی برای سطوح آهنی و دیگری بر اساس جریان گردابی برای سطوح غیرفرومغناطیس مانند آلومینیوم. اگر پایه اشتباه انتخاب شود، دستگاه فاصله میان پراب و سطح را به صورت غلط تفسیر می کند و نتایج به شدت دچار خطا می شود.
در سطوح خمیده اهمیت این موضوع چند برابر است، زیرا خمیدگی به خودی خود میدان دستگاه را تغییر می دهد. حال اگر پایه نیز اشتباه انتخاب شده باشد، دستگاه حتی قادر به نزدیک شدن به مقدار واقعی نیست. بنابراین پیش از هر چیز باید نوع پایه واقعی قطعه بررسی و در دستگاه انتخاب شود تا دستگاه زمینه مناسب را برای تفسیر صحیح داده ها داشته باشد.
تک نقطه ای و چندنقطه ای کردن کالیبراسیون
در سطوح تخت معمولاً کالیبراسیون تک نقطه ای برای بسیاری از اندازه گیری ها کافی است، اما در سطوح خمیده این روش هرگز کافی نیست. دلیل این موضوع این است که شعاع انحنا در نقاط مختلف سطح ممکن است یکسان نباشد و حتی در قطعاتی با انحنای یکنواخت، تکیه گاه پراب در نقاط مختلف کمی متفاوت است. برای همین لازم است کالیبراسیون چندنقطه ای انجام شود.
در روش چندنقطه ای اپراتور دستگاه را بر چند ضخامت مختلف و روی چند نقطه از بلوک شعاع دار تنظیم می کند. این کار باعث می شود دستگاه رابطه دقیق تری میان میدان اندازه گیری و ضخامت واقعی ایجاد کند. نتیجه این است که دستگاه در نقاط مختلف سطح منحنی، دقت بیشتری دارد و فاصله خوانی آن با شرایط واقعی منطبق تر است.
کالیبراسیون چندنقطه ای یکی از الزامات فنی در صنایع خودرو، هوافضا و پوشش های صنعتی است و رعایت نکردن آن باعث عدم تکرارپذیری نتایج می شود.
استفاده صحیح از پراب روی انحنا
پراب روی سطوح خمیده باید با دقت بسیار بیشتری نسبت به سطوح تخت استفاده شود. مهم ترین اصل، قرارگیری عمود پراب بر سطح است. کوچک ترین زاویه باعث می شود میدان اندازه گیری تغییر کند. همچنین فشار دست اپراتور باید کاملاً یکنواخت باشد. فشار زیاد پراب را خم می کند و فاصله واقعی را کم نشان می دهد، در حالی که فشار کم باعث نوسان عدد و افزایش فاصله می شود.
پایداری دست نیز اهمیت زیادی دارد. لرزش کوچک دست روی سطح منحنی اثر بزرگ تری نسبت به سطح صاف ایجاد می کند. اپراتور باید پراب را به آرامی روی سطح بگذارد، مکث کوتاه داشته باشد تا دستگاه تثبیت شود و سپس عدد را بخواند.
اجتناب از چرخاندن پراب روی سطح نیز ضروری است. چرخش پراب باعث تغییر نقطه تماس و ایجاد میدان متفاوت می شود. بنابراین باید پراب در یک نقطه قرار گیرد و بدون حرکت افقی، اندازه گیری انجام شود.
افزایش دقت اندازه گیری در سطوح منحنی
اندازه گیری دقیق روی سطوح خمیده علاوه بر رعایت اصول فنی، نیازمند نکات عملی و مهارتی است که اپراتور باید هنگام اندازه گیری رعایت کند. این نکات از تجربه اپراتورهای حرفه ای حاصل شده و رعایت آنها خطای اندازه گیری را به شکل محسوسی کاهش می دهد.
یکی از مهم ترین نکات عملی افزایش پایداری دست و کاهش لرزش است. بهتر است اپراتور دست خود را روی بخشی از قطعه یا تکیه گاه ثابت قرار دهد تا لرزش ممکن کاهش یابد. از طرفی باید از هرگونه چرخش، لغزش، فشار اضافی یا قرارگیری نامتقارن پراب جلوگیری شود. توجه به این نکات در سطوح منحنی اهمیت بیشتری دارد زیرا کوچک ترین انحراف باعث خطای قابل توجهی می شود.
همچنین بهتر است در هر نقطه از سطح منحنی چند بار اندازه گیری انجام شود تا میانگین نتایج اطمینان بیشتری ایجاد کند. البته این کار تنها زمانی مفید است که پراب در هر بار دقیقاً در همان شرایط قرار گیرد.
ثابت نگه داشتن پراب بدون چرخش روی سطح
برای دستیابی به دقت بالاتر، اپراتور باید پراب را بدون چرخش و با زاویه کاملاً عمود نگه دارد. چرخاندن پراب روی سطح منحنی باعث تغییر نقطه تماس و ایجاد اختلاف میدان می شود. بهترین روش این است که اپراتور پراب را آرام روی نقطه قرار دهد، اجازه دهد دستگاه تثبیت شود و سپس مقدار را ثبت کند.
در سطوح با انحنای تیز، لازم است دست در یک موقعیت پایدار قفل شود تا پراب حتی به صورت ناچیز نیز منحرف نشود. این پایداری در اندازه گیری سطوح مخروطی، استوانه ای یا قطعات باریک اهمیت دوچندان دارد.
جلوگیری از اسلاید شدن پراب روی انحنا
یکی از خطاهای رایج در سطوح خمیده، لغزش پراب است. سطح منحنی به طور طبیعی باعث می شود پراب به سمت پایین سر بخورد، به ویژه اگر سطح بسیار صیقلی باشد. برای جلوگیری از این مشکل باید پراب با دقت روی نقطه قرار گیرد و اپراتور انگشت خود را طوری قرار دهد که جلوی لغزش را بگیرد بدون اینکه فشار اضافی ایجاد کند.
در سطوح با شعاع کم، خطر لغزش بیشتر است. برخی از اپراتورها روش تکیه گاهی استفاده می کنند، یعنی دست را در بخشی ثابت قرار می دهند و از انگشت دیگر برای کنترل پراب استفاده می کنند. این روش باعث کاهش خطای لغزش می شود.
انتخاب پراب مخصوص سطوح خمیده
برخی دستگاه ها پراب های مخصوص سطوح خمیده ارائه می دهند. این پراب ها نوک باریک تر یا انحنای متناسب با سطح دارند و به اپراتور کمک می کنند میدان اندازه گیری پایدارتر شود. استفاده از چنین پراب هایی به ویژه در قطعات با شعاع کوچک بسیار مؤثر است.
انتخاب پراب مناسب باعث می شود تماس پراب با سطح یکنواخت تر و پایدارتر باشد و خطای ناشی از انحنا کاهش یابد. البته استفاده از پراب مخصوص باید همراه با کالیبراسیون صحیح انجام شود تا نتایج واقعی ثبت شوند.
ارزیابی دقت پس از کالیبراسیون
پس از پایان کالیبراسیون، مرحله بسیار مهمی وجود دارد که بسیاری از اپراتورها آن را نادیده می گیرند: مرحله ارزیابی دقت. در این مرحله باید بررسی شود که آیا دستگاه واقعاً تحت شرایط واقعی سطح خمیده به درستی کالیبره شده است یا خیر. این مرحله تضمین می کند که نتایج اندازه گیری معتبر، پایدار و قابل تکرار هستند.
ارزیابی دقت معمولاً با اندازه گیری چند نقطه مختلف روی بلوک یا قطعه واقعی انجام می شود. اگر اختلاف نتایج در محدوده مجاز استاندارد باشد، دستگاه به درستی کالیبره شده است. اما اگر اختلاف ها قابل توجه باشد، باید فرآیند کالیبراسیون دوباره انجام شود.
تست دوباره روی نقاط مختلف منحنی
در این مرحله لازم است چند نقطه از سطح خمیده، ترجیحاً در بخش هایی با شعاع یکسان، دوباره اندازه گیری شود. اگر دستگاه به درستی کالیبره شده باشد، نتایج این نقاط باید بسیار نزدیک به یکدیگر باشند. هرچه اختلاف کمتر باشد، کالیبراسیون بهتر انجام شده است.
این تست نه تنها دقت دستگاه را تأیید می کند، بلکه میزان مهارت اپراتور در استفاده صحیح از پراب را نیز نشان می دهد. اختلاف زیاد معمولاً نشان دهنده مشکل در پراب گذاری یا عدم ثبات اپراتور است.
مقایسه نتایج با ضخامت واقعی
در نهایت نتایج دستگاه باید با ضخامت واقعی قطعه مقایسه شود. اگر قطعه نمونه با ضخامت استاندارد موجود باشد، مقایسه بسیار راحت است. اما اگر قطعه واقعی باشد، باید به اطلاعات تولیدکننده یا اندازه گیری های قبلی تکیه کرد.
اگر نتایج بسیار نزدیک به عدد واقعی باشند، کالیبراسیون موفقیت آمیز بوده است. اما اگر اختلاف زیاد باشد، باید بررسی کرد که آیا بلوک کالیبراسیون مناسب انتخاب شده، آیا پراب تمیز بوده، آیا فشار دست مناسب بوده یا آیا دستگاه برای نوع پایه درست تنظیم شده است.
این مرحله آخرین تأیید برای تضمین کیفیت کالیبراسیون است و نقش حیاتی در کنترل کیفیت دارد.
سخن پایانی
در جمع بندی می توان گفت که کالیبراسیون ضخامت سنج رنگ در سطوح خمیده یک فرآیند دقیق، حرفه ای و چندمرحله ای است که تنها با رعایت کامل اصول علمی و تجربی نتیجه درست ارائه می دهد. سطوح منحنی چالش های زیادی مانند زاویه تماس نامناسب، تغییر میدان اندازه گیری، لغزش پراب و حساسیت بالاتر نسبت به فشار دست ایجاد می کنند.
اما با آماده سازی صحیح ابزار، انتخاب بلوک مناسب، تنظیم درست دستگاه، اجرای کالیبراسیون چندنقطه ای، استفاده دقیق از پراب و ارزیابی نهایی دقت، می توان اندازه گیری های بسیار قابل اعتماد و استاندارد به دست آورد.
سوالات متداول کالیبراسیون ضخامت سنج رنگ در سطوح خمیده
- چرا اندازه گیری ضخامت پوشش روی سطوح منحنی سخت تر از سطوح تخت است؟
زیرا انحنا باعث تغییر زاویه تماس پراب، تغییر میدان اندازه گیری و حساسیت بیشتر دستگاه به فشار و زاویه می شود. - آیا می توان از پراب معمولی برای سطوح بسیار خمیده استفاده کرد؟
در بسیاری از موارد بله، اما برای انحنای تیز یا شعاع کوچک، استفاده از پراب مخصوص نتایج بسیار دقیق تری ارائه می دهد. - چندنقطه ای کردن کالیبراسیون چرا ضروری است؟
زیرا سطوح خمیده در نقاط مختلف رفتار متفاوتی نسبت به میدان دستگاه دارند و تنها با کالیبراسیون چندنقطه ای می توان این تفاوت ها را اصلاح کرد.
