چگونه پراب التراسونیک مناسب برای فلزات نازک انتخاب کنیم؟

انتخاب صحیح پراب التراسونیک فلزات نازک یکی از حساس ترین مراحل کار با ضخامت سنج التراسونیک است؛ زیرا کوچک ترین خطا در انتخاب پراب می تواند باعث کاهش دقت اندازه گیری، اشتباه در تشخیص عیوب و حتی تفسیر نادرست نتایج شود.

در ضخامت های کم، امواج فراصوت فرصت زیادی برای انتشار ندارند و این موضوع باعث می شود فقط پراب هایی با فرکانس مناسب، قطر دقیق و ساختار مهندسی شده قادر باشند سیگنال شفاف و قابل تحلیل تولید کنند. انتخاب پراب در چنین شرایطی تنها یک کار فنی ساده نیست، بلکه یک تصمیم کاملاً تخصصی است که باید بر اساس نوع فلز، ضخامت قطعه، کیفیت سطح، رزولوشن موردنیاز و عمق نفوذ تعیین شود.

در این مقاله توضیح داده می شود که چگونه مناسب ترین پراب را برای تست فلزات نازک انتخاب کنیم و چه ویژگی هایی باید در اولویت قرار بگیرند.

نقش فرکانس در انتخاب پراب

پراب التراسونیک فلزات نازک باید فرکانسی متناسب با ضخامت قطعه تولید کند. انتخاب فرکانس مناسب یکی از مهم ترین معیارها در ارزیابی صحت نتایج است. هرچه ضخامت کمتر باشد، نیاز به فرکانس بالاتر بیشتر می شود.

چرا فرکانس های بالا برای ضخامت کم ضروری اند

در ضخامت های کم، فاصله زمانی بین پالس ارسال شده و بازتاب برگشتی بسیار کوتاه است. اگر فرکانس پایین انتخاب شود، طول موج بلند بوده و سیگنال ها از یکدیگر متمایز نمی شوند. در نتیجه، بازتاب اول و دوم به شکل یک قله ترکیبی در دستگاه نمایش داده شده و تفسیر ضخامت دقیق غیرممکن می شود.

به همین دلیل فرکانس های ۱۰ مگاهرتز به بالا بهترین گزینه برای فلزات نازک هستند.

رابطه فرکانس با رزولوشن و نفوذ

رزولوشن زمانی و مکانی ارتباط مستقیم با فرکانس دارد. هرچه فرکانس پراب بالاتر باشد، تفکیک پذیری افزایش می یابد و می توان کوچک ترین تغییرات در سطح یا لایه های نزدیک را تشخیص داد. در مقابل، افزایش فرکانس باعث کاهش عمق نفوذ می شود.

بنابراین انتخاب پراب التراسونیک فلزات نازک باید بر اساس ایجاد تعادل میان رزولوشن مورد نیاز و سطح نفوذ قابل قبول انجام شود.

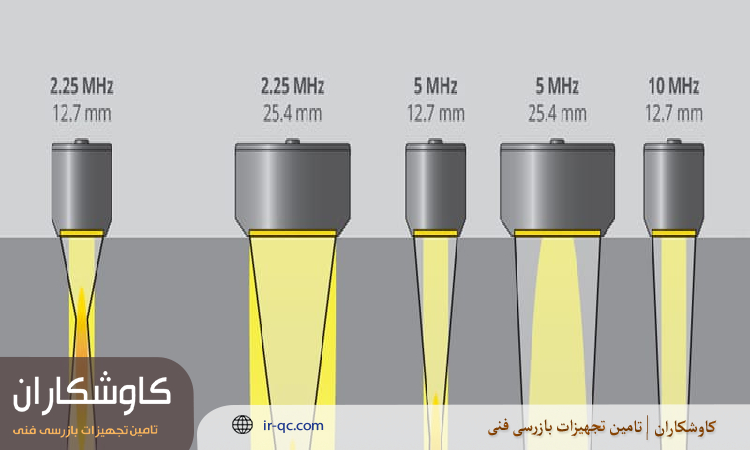

تأثیر قطر پراب بر دقت تست فلزات نازک

قطر پراب یکی از متغیرهایی است که اغلب نادیده گرفته می شود؛ درحالی که در تست ورق های نازک نقش تعیین کننده ای دارد. ناحیه Near Zone در پراب های بزرگ افزایش می یابد و این موضوع باعث می شود سیگنال در شروع مسیر رفت وبرگشت تعریف دقیقی نداشته باشد. هرچه ضخامت فلز کمتر باشد، نقش قطر بیشتر دیده می شود.

کاهش نویز منطقه نزدیک (Near Zone)

در پراب های قطر بزرگ، هم پوشانی موج ها در ناحیه نزدیک افزایش یافته و نویز قابل توجهی ایجاد می شود. این نویز باعث کاهش کیفیت دامنه موج و ایجاد پالس های ناخواسته می شود. انتخاب قطر کوچک برای پراب التراسونیک فلزات نازک این مشکل را به طور محسوسی کاهش می دهد.

مزایای استفاده از پراب با قطر کوچک

پراب های قطر کوچک کنترل دقیق تری روی سیگنال ایجاد می کنند و به صورت قابل توجهی تفکیک میان پالس ها را بهتر انجام می دهند. در ورق هایی با ضخامت کمتر از ۱.۵ میلی متر، استفاده از پراب کوچک تنها انتخاب منطقی است؛ زیرا قطر بزرگ نه تنها نویز ایجاد می کند، بلکه باعث افزایش خطای اندازه گیری و حتی حذف پالس دوم در برخی ضخامت های خیلی کم می شود.

جدول مقایسه انواع پراب التراسونیک مناسب فلزات نازک

نوع پراب	مزیت اصلی	کاربرد در ضخامت های کم
فرکانس بالا	دقت و رزولوشن بالا	مناسب قطعات کمتر از ۲ میلی متر
قطر کوچک	کاهش منطقه نزدیک	بهترین عملکرد روی ورق های بسیار نازک
Delay Line	جلوگیری از تداخل پالس ها	تست قطعات کمتر از ۱ میلی متر
Dual Element	تفکیک بهتر امواج ارسال و دریافت	مناسب سطوح Rough و ورق های نازک

انتخاب پراب بر اساس جنس فلز

انتخاب بهترین پراب التراسونیک تنها به ضخامت قطعه بستگی ندارد؛ بلکه جنس فلز نیز نقش مستقیمی در رفتار موج التراسونیک دارد. هر فلز سرعت صوت، میرایی و ساختار کریستالی متفاوتی دارد و همین ویژگی ها می توانند سیگنال دریافتی را تغییر دهند.

زمانی که قصد انتخاب پراب التراسونیک فلزات نازک را داریم، باید توجه کنیم که امواج فراصوت در آلومینیوم، استیل یا فلزات سخت رفتاری کاملاً متفاوت از یکدیگر دارند.

این تفاوت ها اگر در انتخاب پراب نادیده گرفته شوند، نتیجه مستقیماً به صورت اعوجاج، کاهش دامنه سیگنال، اشتباه در تشخیص ضخامت یا عدم رؤیت اکوی برگشتی ظاهر می شود. بنابراین جنس قطعه یکی از معیارهای اصلی در انتخاب پراب محسوب می شود و باید بر اساس ویژگی های صوتی هر فلز، مناسب ترین فرکانس و قطر انتخاب گردد.

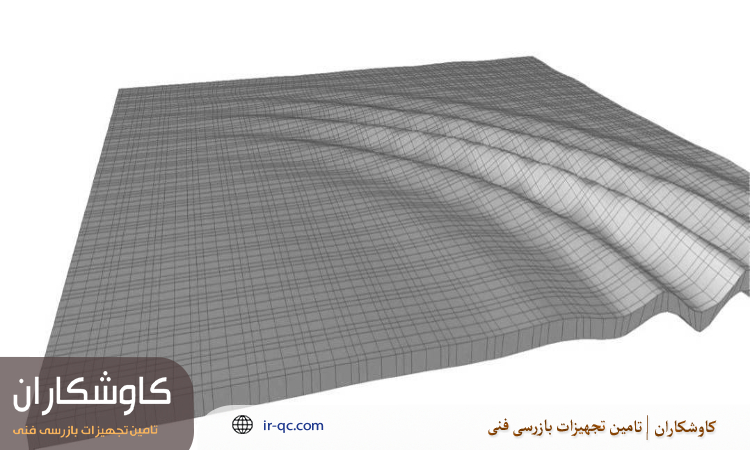

رفتار موج در آلومینیوم

آلومینیوم به دلیل ساختار سبک و سرعت صوت بالا رفتاری متفاوت نسبت به مواد سخت تر نشان می دهد. امواج فراصوت در آلومینیوم با سرعت بیشتری حرکت می کنند و این موضوع باعث می شود فاصله زمانی بین ارسال و دریافت پالس ها کوتاه تر باشد.

در نتیجه برای اندازه گیری دقیق ضخامت آلومینیوم، مخصوصاً در ورق های نازک، باید از پراب های فرکانس بالا استفاده کرد تا رزولوشن کافی برای تفکیک اکوی های نزدیک به هم فراهم شود.

ازآنجا که آلومینیوم میرایی کمی دارد، پراب التراسونیک فلزات نازک در این مواد معمولاً عملکرد بسیار خوبی از خود نشان می دهد؛ اما اگر قطر پراب زیاد انتخاب شود، سرعت بالای انتشار موج باعث هم پوشانی دامنه ها و ایجاد نویز می شود. به همین دلیل قطر کوچک بهترین انتخاب برای آلومینیوم نازک است.

رفتار موج در استیل و فلزات سخت تر

استیل، تیتانیوم و فلزات سخت به دلیل میرایی بیشتر و ساختار کریستالی متراکم تر، رفتار پیچیده تری نسبت به آلومینیوم دارند. امواج فراصوت در این مواد با سرعت کمتری حرکت می کنند و در بعضی موارد دامنه موج سریع تر تضعیف می شود. استفاده از پراب های فرکانس خیلی بالا در این فلزات گاهی باعث کاهش عمق نفوذ و افت دامنه سیگنال می شود.

بنابراین انتخاب پراب التراسونیک فلزات نازک برای استیل باید با دقت بیشتری انجام شود. در ضخامت های بسیار کم می توان از فرکانس بالا کمک گرفت، اما برای ضخامت هایی که کمی بیشتر هستند بهتر است فرکانس متوسط به همراه قطر کوچک یا پراب Dual Element انتخاب شود تا هم رزولوشن مناسب و هم نفوذ کافی تأمین گردد.

اهمیت انتخاب پراب مناسب برای فلزات نازک

در تست فلزات نازک، کوچک ترین اشتباه در انتخاب پراب می تواند نتایج کاملاً متفاوتی ایجاد کند. دلیل این حساسیت، فاصله زمانی بسیار کوتاه بین پالس ها و بازتاب ها است. پراب التراسونیک فلزات نازک باید توانایی تفکیک این بازتاب های بسیار نزدیک را داشته باشد؛ در غیر این صورت دستگاه ضخامت اشتباه را نمایش می دهد.

اهمیت این انتخاب در صنایع حیاتی مانند هوافضا، خودروسازی، تولید مخازن تحت فشار و ساخت قطعات حساس دوچندان است، زیرا ضخامت غلط ممکن است باعث بروز عیب در عملکرد نهایی قطعه شود.

پراب مناسب باید فرکانس کافی، قطر بهینه و ساختار درست داشته باشد تا سیگنال شفاف، دامنه مناسب و اکوی قابل تفسیر تولید کند. بسیاری از خطاهای تست التراسونیک نه به اپراتور، بلکه به انتخاب اشتباه پراب برمی گردد و همین موضوع ضرورت توجه کامل در انتخاب آن را نشان می دهد.

انواع پراب های مناسب برای فلزات نازک

در تست های ضخامت سنجی و عیب یابی، نوع پراب نقش اصلی را در کیفیت سیگنال دارد. زمانی که ضخامت فلز از یک حد مشخص کمتر می شود، بسیاری از پراب ها توانایی تولید سیگنال قابل تفسیر را از دست می دهند. بنابراین باید سراغ پراب هایی رفت که دقیقاً برای این کاربرد طراحی شده اند.

پراب التراسونیک فلزات نازک معمولاً فرکانس بالا، قطر کوچک و هندسه مخصوصی دارند تا سیگنال در کوتاه ترین مسیر به درستی بازتاب شود.

پراب های فرکانس بالا

پراب های فرکانس بالا معمولاً در بازه ۱۰ تا ۲۰ مگاهرتز قرار می گیرند. کاربرد اصلی آن ها در تست قطعاتی با ضخامت پایین است؛ زیرا طول موج کوتاه تری تولید می کنند و همین ویژگی باعث افزایش دقت التراسونیک و وضوح سیگنال می شود.

زمانی که از پراب التراسونیک فلزات نازک استفاده می کنیم، فرکانس بالا امکان تشخیص مرزهای نزدیک را فراهم می کند؛ مرزهایی که در پراب های معمولی به صورت یک قله ترکیبی و نامشخص دیده می شوند.

پراب های قطر کوچک

قطر کوچک در پراب ها باعث کاهش ناحیه نزدیک و افزایش تفکیک پذیری می شود. در فلزاتی با ضخامت کم، فاصله بین پرسیگنال و اکوسیگنال بسیار کوتاه است. اگر قطر زیاد انتخاب شود، منطقه نزدیک گسترده شده و سیگنال ها روی یکدیگر هم پوشانی پیدا می کنند.

به همین دلیل در تست ورق های نازک از پراب هایی با قطرهای ۳ تا ۶ میلی متر استفاده می شود.

پراب های Delay Line

پراب های Delay Line دارای یک قطعه پلی مری یا شیشه ای بین کریستال و سطح قطعه هستند. این لایه باعث می شود سیگنال اولیه در پراب تأخیر زمانی ایجاد کند و این تأخیر مانع از تداخل موج های اولیه و بازتاب های سطحی می شود.

استفاده از Delay Line در قطعات بسیار نازک اهمیت دوچندان دارد، چون فاصله دو پالس آن قدر کم است که بدون Delay Line عملاً تشخیص آن ها ممکن نیست.

پراب های Dual Element

در پراب های Dual Element، فرستنده و گیرنده از هم جدا هستند و همین جدایی باعث کاهش تداخل بین امواج خروجی و ورودی می شود. این نوع پراب برای فلزات نازک و همچنین سطوحی که کیفیت پولیش شده ندارند عملکرد موفقی دارد.

پراب التراسونیک فلزات نازک از نوع Dual Element معمولاً ثبات بالاتری در اندازه گیری ضخامت های کمتر از یک میلی متر ارائه می دهد.

سخن پایانی

انتخاب صحیح پراب التراسونیک فلزات نازک یک فرآیند ساده یا اتفاقی نیست، بلکه تصمیمی کاملاً تخصصی و نتیجه بررسی هم زمان چندین عامل مهم است. ضخامت کم، رفتار متفاوت موج در فلزات گوناگون، کیفیت سطح، محدودیت های محیطی و نیاز به رزولوشن بالا باعث می شود هر اشتباه کوچک در انتخاب پراب، خروجی دستگاه را از حالت قابل اعتماد خارج کند.

در تست فلزات نازک، فاصله زمانی بین پالس ها بسیار کوتاه است و تنها پراب هایی که ساختار، فرکانس و قطر دقیق دارند می توانند این بازتاب های نزدیک را از هم تفکیک کنند. به همین دلیل است که کارشناسان NDT همیشه تأکید می کنند انتخاب پراب نیمی از فرآیند تست است و اگر درست انتخاب نشود، حتی بهترین دستگاه ها نیز قادر به ارائه نتایج دقیق نخواهند بود.

سوالات متداول پراب التراسونیک فلزات نازک

1. برای ضخامت های بسیار کم، بهترین پراب چیست؟
   در ضخامت های کمتر از یک میلی متر معمولاً پراب های Delay Line یا پراب های بسیار پرفرکانس بهترین عملکرد را دارند. این مدل ها با ایجاد تأخیر در پالس اولیه و افزایش رزولوشن زمانی، امکان تفکیک بازتاب های بسیار نزدیک را فراهم می کنند. در چنین ضخامت هایی استفاده از پراب التراسونیک فلزات نازک با قطر کوچک نیز نقش کلیدی در کاهش نویز دارد.
2. چرا انتخاب قطر پراب در فلزات نازک اهمیت زیادی دارد؟
   قطر پراب مستقیماً بر ناحیه نزدیک و کیفیت امواج خروجی اثر می گذارد. هرچه قطر بزرگ تر باشد، ناحیه نزدیک گسترده تر و احتمال تداخل موج ها بیشتر خواهد بود. در فلزات نازک این تداخل باعث می شود اکوی پالس دوم به  خوبی تشخیص داده نشود یا با سیگنال اولیه ادغام شود. به همین دلیل پراب های قطر کوچک بهترین انتخاب هستند.
3. آیا می توان از فرکانس های خیلی بالا در استیل استفاده کرد؟
   استفاده از فرکانس بالا در استیل ممکن است رزولوشن را بهبود دهد، اما به دلیل میرایی بیشتر این فلز، عمق نفوذ کاهش یافته و دامنه سیگنال گاهی کم می شود. به همین دلیل در فلزات سخت تر مثل استیل، معمولاً از پراب های فرکانس متوسط یا مدل Dual Element برای حفظ تعادل بین رزولوشن و نفوذ استفاده می شود. انتخاب فرکانس باید بر اساس جنس فلز، ضخامت و کیفیت سطح انجام شود تا پراب التراسونیک فلزات نازک نتیجه دقیق و قابل اعتماد تولید کند.
