در بازرسی های غیرمخرب (NDT)، روش التراسونیک یکی از دقیق ترین و پرکاربردترین تکنیک ها برای تشخیص عیوب داخلی مواد است. موفقیت این روش تا حد زیادی به دقت، کیفیت و نوع پراب التراسونیک بستگی دارد. پراب در واقع بخش حیاتی سیستم است که وظیفه ی تولید و دریافت امواج صوتی را برعهده دارد و هرگونه تغییر در طراحی یا ویژگی های آن می تواند نتیجه ی بازرسی را به طور کامل دگرگون کند.
با شناخت انواع پراب ها، ساختار داخلی و ویژگی های فنی هرکدام، می توان متناسب با نوع قطعه و ضخامت آن، مناسب ترین گزینه را انتخاب کرد. در این مقاله، ضمن معرفی کامل پراب التراسونیک، به بررسی اجزای تشکیل دهنده و تفاوت عملکرد مدل های مختلف در کاربردهای صنعتی می پردازیم.
پراب التراسونیک چیست؟

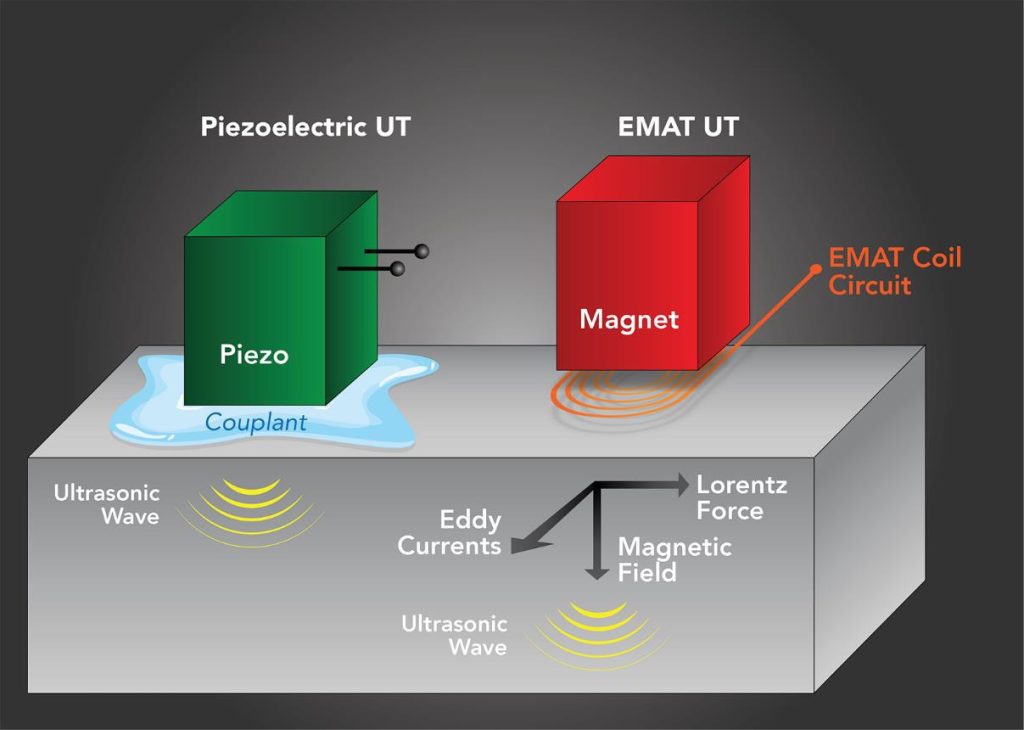

پراب التراسونیک یکی از اجزای اصلی دستگاه تست التراسونیک است که وظیفه دارد امواج صوتی با فرکانس بالا را به داخل قطعه مورد آزمایش ارسال کرده و بازتاب آن ها را از سطوح داخلی یا عیوب احتمالی دریافت کند. این امواج در اثر پدیده ی پیزوالکتریک توسط کریستال های خاصی تولید می شوند. زمانی که سیگنال الکتریکی به کریستال وارد می شود، آن را به ارتعاش صوتی تبدیل می کند و این ارتعاشات در ماده منتشر می شوند.
پس از برخورد موج با مرز یا نقص درون ماده، بخشی از آن بازتاب پیدا کرده و دوباره به پراب بازمی گردد. پراب سپس این سیگنال را دریافت کرده و به داده ی قابل نمایش تبدیل می کند. از روی این داده ها می توان محل، عمق و نوع عیب را تشخیص داد. در حقیقت، پراب قلب تپنده ی دستگاه التراسونیک است که کیفیت آن تعیین کننده ی دقت کل فرآیند خواهد بود.
🧭 بهترین پراب های التراسونیک برای کاربردهای صنعتی
انتخاب بهترین پراب التراسونیک (Ultrasonic Probe) یکی از مهم ترین مراحل در بازرسی های غیرمخرب (NDT) است، زیرا نوع پراب مستقیماً بر دقت، وضوح سیگنال و توانایی شناسایی عیوب تأثیر می گذارد. در واقع، حتی اگر دستگاه تست از بالاترین کیفیت برخوردار باشد، استفاده از پراب نامناسب می تواند کل نتایج را دچار خطا کند.
انتخاب پراب به مجموعه ای از عوامل فنی و محیطی بستگی دارد، از جمله:
- جنس ماده ی مورد بازرسی: فلز، پلاستیک، کامپوزیت یا آلیاژ خاص.
- ضخامت قطعه: پراب های فرکانس پایین برای قطعات ضخیم تر و فرکانس بالا برای قطعات نازک تر مناسب هستند.
- نوع عیوب مورد انتظار: ترک، حفره، تخلخل یا ناپیوستگی های جوش.
- شرایط کاری: محیط خشک، مرطوب، غوطه وری در مایع یا محیط های با دمای بالا.
- زاویه و نحوه تماس پراب با سطح قطعه: عمودی، مورب یا در نقاط محدود.
در نهایت، بهترین پراب التراسونیک صرفاً به معنی گران ترین یا جدیدترین مدل بازار نیست، بلکه پرابی است که با شرایط خاص آزمون شما بیشترین هماهنگی را دارد. مهندسان با تجربه معمولاً با بررسی فرکانس کاری، زاویه پرتاب، حساسیت و نوع کوپلنت، پرابی را انتخاب می کنند که تعادل بهینه ای بین عمق نفوذ، وضوح سیگنال و پایداری عملکرد ارائه دهد.
به همین دلیل، متخصصان NDT همواره قبل از شروع بازرسی، نوع پراب را با توجه به هدف آزمون انتخاب و کالیبره می کنند.در ادامه، نگاهی دقیق تر به پراب هایی می اندازیم که در محیط های صنعتی بیشترین بازدهی و دقت را ارائه می دهند:

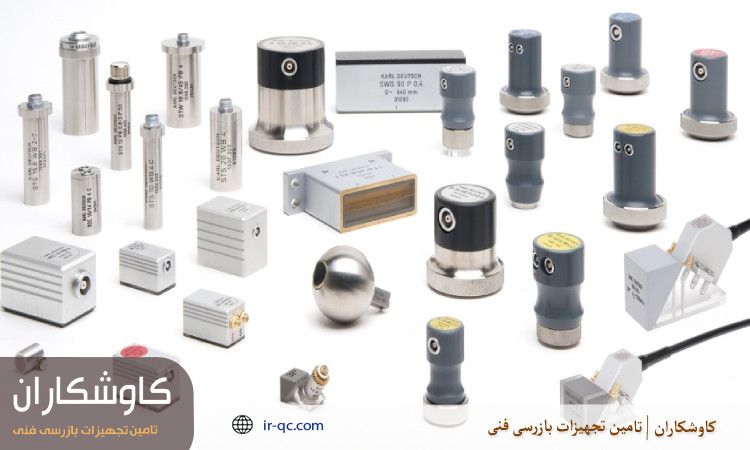

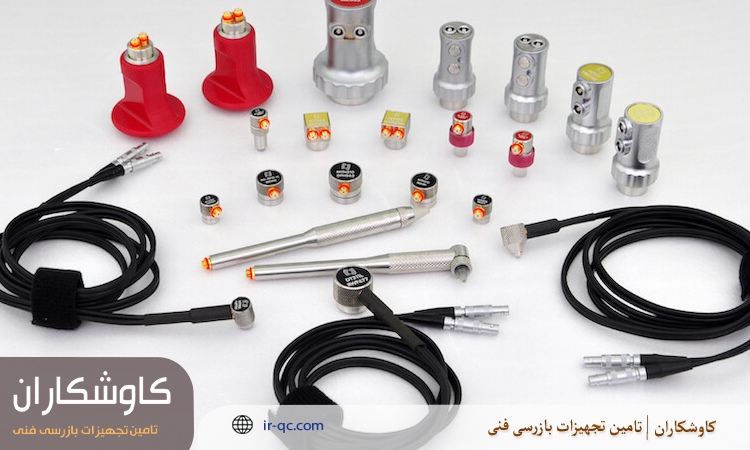

انواع پراب التراسونیک
پراب ها بر اساس ساختار، زاویه، نحوه ی تماس با قطعه و نوع کریستال به چند گروه تقسیم می شوند. هر مدل برای هدف خاصی طراحی شده و انتخاب درست آن تأثیر مستقیم بر دقت نتایج دارد.

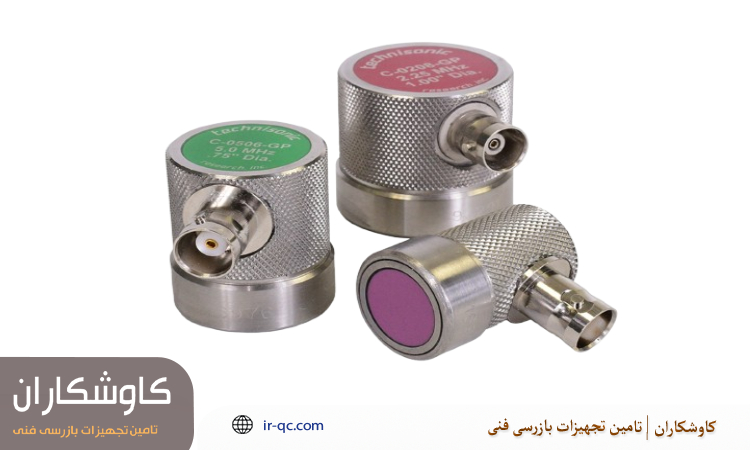

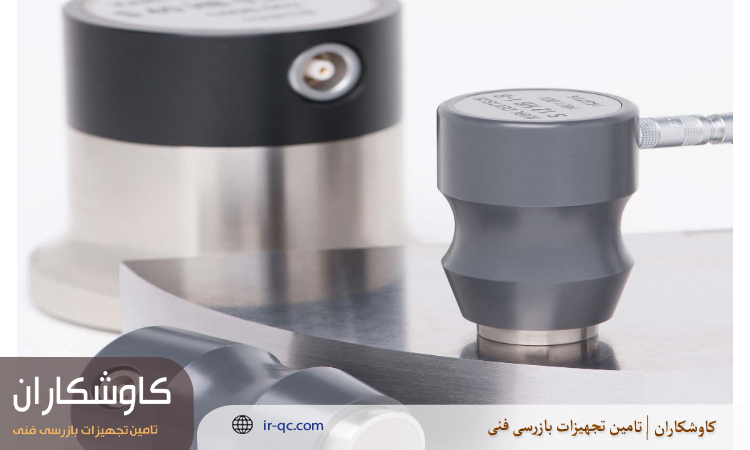

پراب تماسی (Contact Probe)
پراب تماسی یکی از متداول ترین انواع پراب در ضخامت سنج التراسونیک است که در آن، المان صوتی به طور مستقیم با سطح قطعه تماس دارد. برای انتقال بهتر امواج، از ژل کوپلنت بین پراب و قطعه استفاده می شود تا هوای بین آن ها حذف شود.
این نوع پراب برای تست ضخامت، کنترل کیفیت قطعات فلزی، جوش ها و ورق های صنعتی کاربرد فراوانی دارد. به دلیل طراحی ساده و قابلیت استفاده سریع، گزینه ی ایده آلی برای بازرسی های عمومی محسوب می شود.

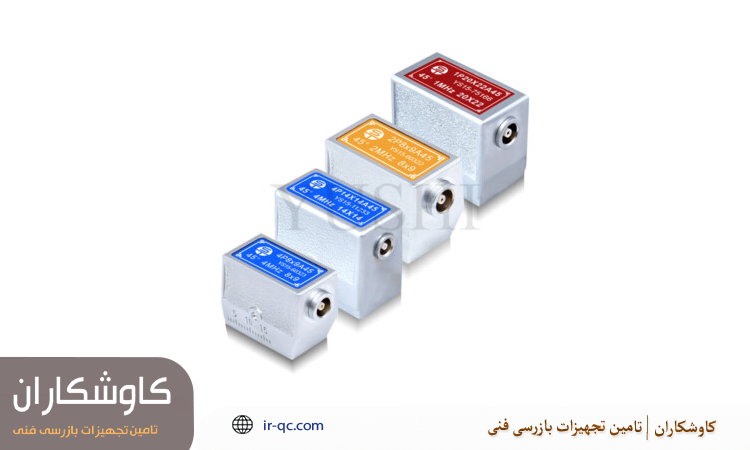

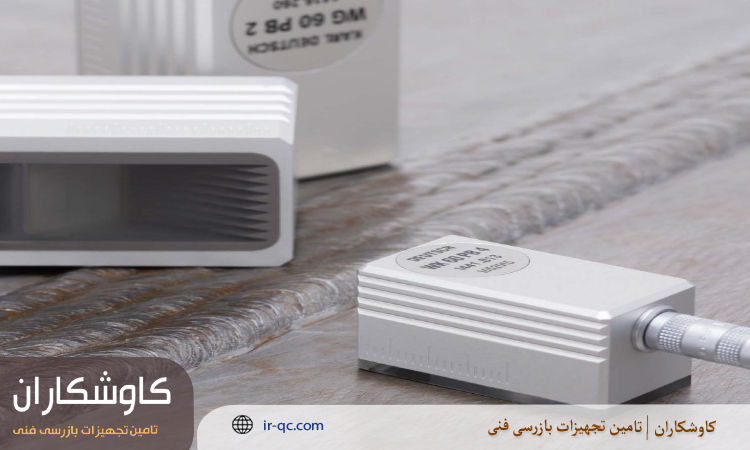

پراب زاویه ای (Angle Beam Probe)
در برخی از آزمون ها لازم است امواج صوتی با زاویه خاصی به درون قطعه وارد شوند. پراب زاویه ای با طراحی ویژه، این امکان را فراهم می کند. در این مدل، کریستال در زاویه مشخصی نسبت به سطح نصب شده است تا امواج به صورت مورب وارد قطعه شوند.
این ویژگی برای شناسایی ترک های مورب یا جوش های گوشه ای در عیب یاب التراسونیک بسیار مؤثر است. پراب های زاویه ای معمولاً با زوایای ۴۵، ۶۰ یا ۷۰ درجه عرضه می شوند و در صنایع نفت و گاز برای بازرسی لوله ها و خطوط جوش به کار می روند.

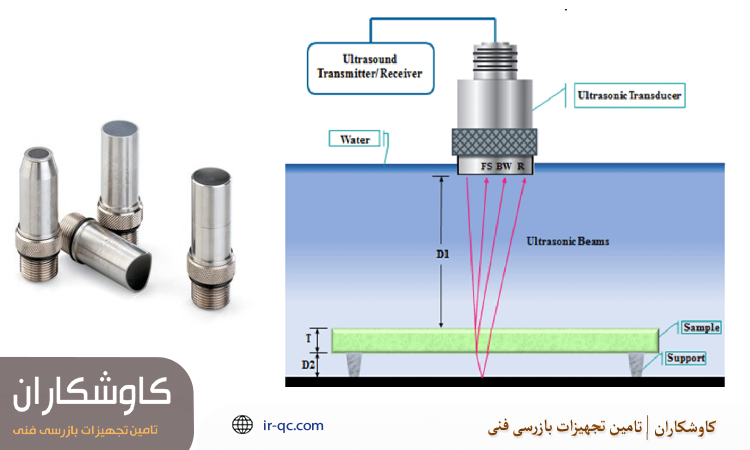

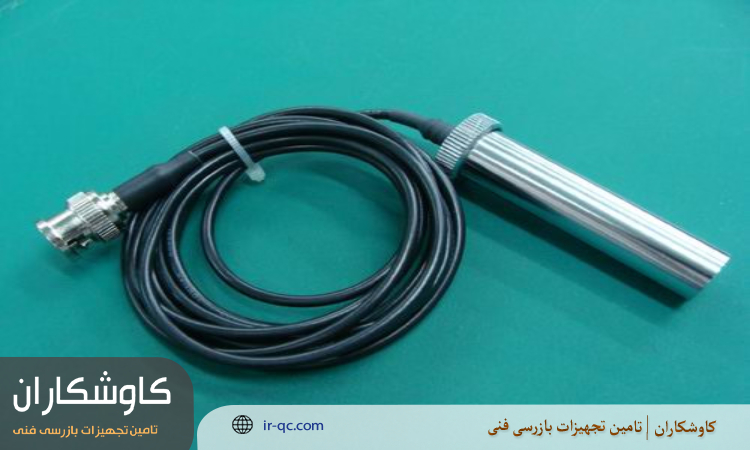

پراب غوطه وری (Immersion Probe)
پراب غوطه وری برای بازرسی دقیق و با وضوح بالا در محیط های مایع طراحی شده است. در این روش، قطعه و پراب هر دو درون مایع کوپلنت (مانند آب) قرار می گیرند تا انتقال صوت بدون اتلاف انرژی انجام شود.
این نوع پراب برای اسکن خودکار، تصویربرداری دوبعدی و بررسی سطحی بسیار دقیق مناسب است. کاربرد اصلی آن در صنایع هوافضا، خودروسازی و ساخت قطعات حساس فلزی است.

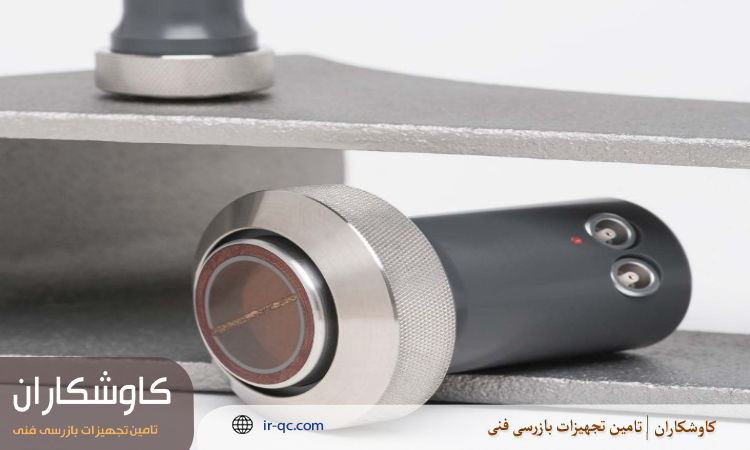

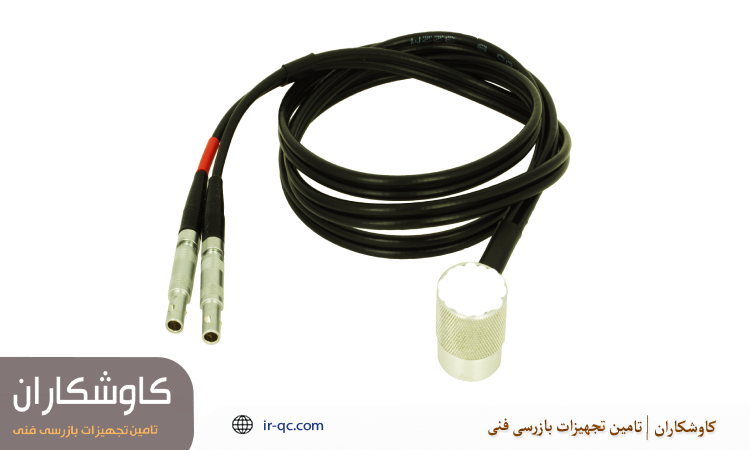

پراب دو عنصری (Dual Element Probe)
در پراب دو عنصری دو کریستال پیزوالکتریک وجود دارد؛ یکی برای ارسال موج و دیگری برای دریافت آن. این ساختار باعث کاهش تداخل سیگنال ها و افزایش دقت در اندازه گیری ضخامت یا شناسایی عیوب سطحی می شود.
پراب های دو عنصری معمولاً در بازرسی قطعات نازک یا دارای انحنای زیاد استفاده می شوند، جایی که نیاز به جداسازی واضح سیگنال های بازگشتی وجود دارد.

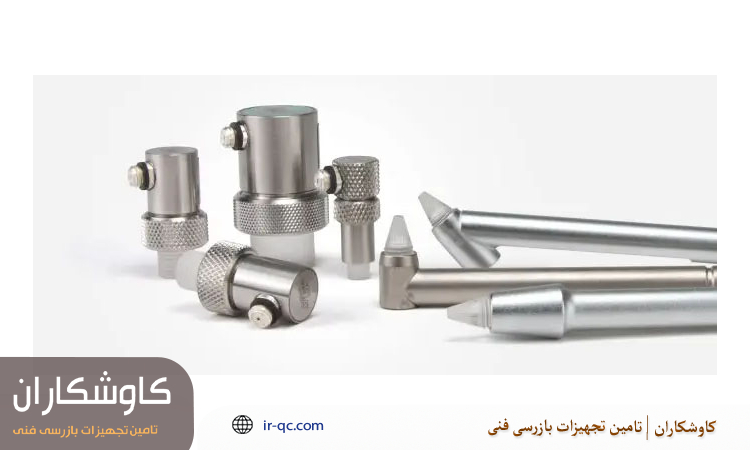

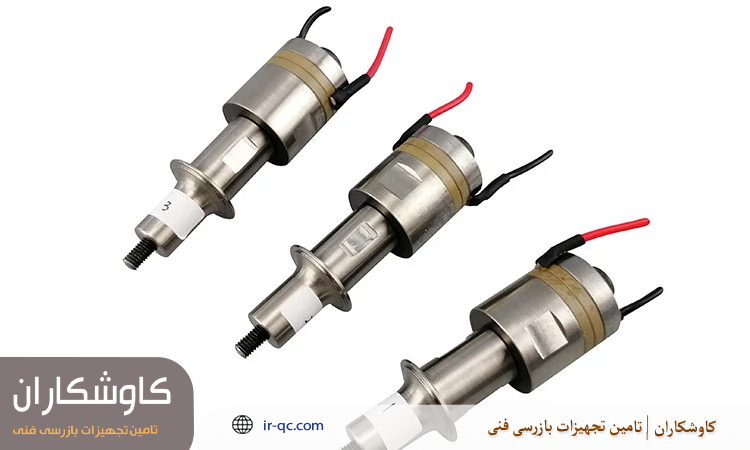

پراب نوک کوچک یا Miniature
پراب های Miniature همان طور که از نامشان پیداست، ابعاد بسیار کوچکی دارند و برای نقاطی طراحی شده اند که دسترسی به آن ها دشوار است. این پراب ها در صنایع الکترونیکی، پزشکی و قطعات دقیق مکانیکی کاربرد دارند.
اگرچه توان خروجی صوتی آن ها نسبت به مدل های بزرگ تر کمتر است، اما در تشخیص جزئیات ریز بسیار مؤثر هستند.
تفاوت پراب های مختلف در کاربرد صنعتی
تنوع پراب التراسونیک به کاربران اجازه می دهد تا با توجه به نوع ماده، ضخامت، زاویه و شرایط محیطی، مدل مناسب را انتخاب کنند. هر نوع پراب محدوده ی کاربرد خاصی دارد و تفاوت در طراحی آن ها باعث تغییر در عمق نفوذ، وضوح سیگنال و نوع بازتاب می شود.
در صنایع سنگین مانند فولادسازی یا خطوط انتقال انرژی، پراب زاویه ای و دو عنصری بیشترین کاربرد را دارند. در مقابل، برای قطعات دقیق تر مانند پره های توربین یا تجهیزات حساس پزشکی، پراب های غوطه وری و Miniature ترجیح داده می شوند.
انتخاب پراب مناسب برای جنس قطعه
جنس قطعه نقش مهمی در انتخاب پراب دارد. برای فلزات سخت و ضخیم، باید از پراب هایی با فرکانس پایین تر استفاده شود تا امواج بتوانند عمق بیشتری را طی کنند. در مقابل، برای مواد نازک یا کامپوزیت ها، پراب های فرکانس بالا دقت بالاتری در تشخیص عیوب سطحی دارند.
به عنوان مثال، برای آلومینیوم و تیتانیوم معمولاً پراب های غوطه وری با فرکانس ۵ تا ۱۰ مگاهرتز استفاده می شوند، در حالی که برای فولادهای ضخیم تر، پراب های زاویه ای با فرکانس ۲ تا ۴ مگاهرتز مناسب تر هستند.
نقش زاویه و فرکانس در عملکرد پراب
زاویه و فرکانس دو عامل کلیدی در کارایی پراب التراسونیک محسوب می شوند. زاویه تابش مشخص می کند که امواج چگونه درون ماده حرکت کرده و از عیوب بازتاب پیدا می کنند. فرکانس نیز تعیین کننده ی وضوح تصویر و عمق نفوذ است.
در فرمانس های بالا دقت تصویر افزایش یافته و در عین حال، عمق نفوذ کم تر می شود. این در حالی است که در فرکانس های کم، عمق نفوذ افزایش می یابد ولی جزئیات سطحی کم تر می شوند. انتخاب صحیح ترکیب زاویه و فرکانس برای دستیابی به نتایج دقیق ضروری است.
در جدول زیر، مقایسه ی مختصری از ویژگی های انواع پراب التراسونیک آورده شده است:
| نوع پراب | محیط کاری | کاربرد اصلی | فرکانس متداول (MHz) |
| تماسی | خشک / ژل کوپلنت | تست ضخامت و سطوح صاف | 2 تا 10 |
| زاویه ای | سطح فلزی / جوش | تشخیص ترک مورب و درزها | 2 تا 5 |
| غوطه وری | محیط مایع | بازرسی دقیق و اسکن دو بعدی | 5 تا 15 |
| دو عنصری | هر محیطی | قطعات نازک و منحنی | 2 تا 10 |
| Miniature | نواحی محدود و ظریف | قطعات کوچک و حساس | 10 تا 20 |
اجزای تشکیل دهنده پراب التراسونیک
یک پراب التراسونیک از چند بخش اصلی تشکیل شده است که هرکدام نقش خاصی در تولید و دریافت امواج دارند. کریستال پیزوالکتریک، المان اصلی درون پراب است که انرژی الکتریکی را به صوت و بالعکس تبدیل می کند. این کریستال معمولاً از موادی مانند PZT یا کوارتز ساخته می شود که توانایی بالایی در تولید ارتعاشات پایدار دارند.
در جلوی کریستال، لایه ای به نام Matching Layer قرار دارد که نقش انتقال بهتر انرژی صوتی از پراب به قطعه را ایفا می کند. بدون این لایه، بخش زیادی از انرژی به دلیل تفاوت امپدانس صوتی بین هوا و فلز از بین می رفت. پشت کریستال نیز یک لایه ی جاذب (Backing) تعبیه شده تا امواج برگشتی را حذف کرده و از ایجاد سیگنال های مزاحم جلوگیری کند.
بدنه ی پراب از جنس آلیاژ مقاوم یا پلیمر تقویت شده است تا ضمن محافظت از اجزای داخلی، وزن سبک و دوام بالا داشته باشد. کابل اتصال نیز سیگنال های الکتریکی را میان پراب و دستگاه اصلی انتقال می دهد. ترکیب صحیح این اجزا در کنار تنظیم دقیق فرکانس و زاویه تابش، اساس عملکرد صحیح پراب را تشکیل می دهد.
نکات مهم در نگهداری و استفاده از پراب التراسونیک
برای حفظ دقت و طول عمر پراب التراسونیک، نگهداری صحیح از اهمیت زیادی برخوردار است. پراب باید پس از هر بار استفاده با پارچه ی نرم و محلول مخصوص تمیز شود تا ذرات جامد یا باقی مانده ی کوپلنت موجب آسیب به سطح کریستال نشوند.
در هنگام کار، از فشار بیش از حد روی سطح قطعه خودداری شود تا کریستال داخلی دچار ترک یا شکستگی نشود. همچنین کابل اتصال باید در شرایط خشک و بدون کشش نگهداری شود، زیرا آسیب به سیم های داخلی می تواند باعث افت سیگنال یا نویز شود.
در صورت استفاده مکرر در محیط های مرطوب یا دارای مواد خورنده، بهتر است از روکش های محافظ یا کاور مخصوص استفاده شود. همچنین توصیه می شود پراب ها به صورت دوره ای کالیبره شوند تا دقت اندازه گیری حفظ گردد.
سخن پایانی
شناخت دقیق انواع پراب التراسونیک برای انجام بازرسی های غیرمخرب با دقت بالا ضروری است. هر نوع پراب ویژگی خاصی دارد و انتخاب درست آن به نوع ماده، ضخامت، زاویه مورد نیاز و هدف بازرسی بستگی دارد. پراب تماسی برای کنترل های عمومی، زاویه ای برای تشخیص ترک ها، غوطه وری برای بررسی های دقیق، دو عنصری برای سطوح نازک و Miniature برای نقاط محدود به کار می رود.
یک پراب باکیفیت و نگهداری صحیح از آن می تواند سال ها در خدمت مهندسان باشد و نتایج دقیق و تکرارپذیری ارائه دهد. در نهایت، دقت در انتخاب و استفاده از پراب، ضامن کیفیت کل فرآیند التراسونیک خواهد بود.
سوالات متداول انواع پراب التراسونیک
- طول عمر یک پراب التراسونیک چقدر است؟
طول عمر پراب بسته به نوع استفاده، شرایط محیطی و نحوه نگهداری متفاوت است. در صورت استفاده صحیح، پراب های باکیفیت می توانند بیش از پنج سال بدون افت دقت عملکرد داشته باشند. - آیا پراب های مختلف را می توان در یک دستگاه التراسونیک استفاده کرد؟
بله، بسیاری از دستگاه های مدرن قابلیت پشتیبانی از پراب های متنوع را دارند، اما باید فرکانس و امپدانس آن ها با دستگاه سازگار باشد تا خطای اندازه گیری ایجاد نشود. - تفاوت اصلی پراب زاویه ای با تماسی چیست؟
پراب زاویه ای امواج را به صورت مورب وارد قطعه می کند و برای تشخیص ترک ها یا عیوب زاویه دار استفاده می شود، در حالی که پراب تماسی امواج را به صورت عمود ارسال کرده و بیشتر برای اندازه گیری ضخامت یا کنترل کیفیت سطوح صاف کاربرد دارد.
