شبیه سازی سه بعدی ترک با فیزآری

در صنایع فلزی و سازه های حساس، ترک ها اغلب پیش از آن که به صورت ظاهری قابل مشاهده باشند، در لایه های زیرسطحی یا عمقی ماده شکل می گیرند و به تدریج گسترش می یابند. همین ویژگی پنهان بودن، ترک های فلزی را به یکی از خطرناک ترین انواع عیوب تبدیل می کند؛ عیوبی که اگر به موقع و با دقت شناسایی نشوند، می توانند منجر به شکست های ناگهانی و خسارات گسترده شوند.

در چنین شرایطی، روش های سنتی بازرسی که تنها تصویری دوبعدی یا محدود از عیب ارائه می دهند، پاسخگوی نیازهای امروز صنعت نیستند. پیشرفت فناوری های بازرسی غیرمخرب، به ویژه توسعه تکنیک Phased Array Ultrasonic Testing، مسیر تازه ای برای تحلیل عمیق تر عیوب فلزی ایجاد کرده است. یکی از مهم ترین دستاوردهای این فناوری، امکان شبیه سازی سه بعدی ترک با فیزآری است.

در این مقاله، تلاش می شود بررسی شود که چگونه استفاده از عیب یاب phased array می تواند شبیه سازی سه بعدی ترک های فلزی را ممکن سازد، چه اصولی پشت این فناوری قرار دارد و چرا این رویکرد به یکی از ابزارهای کلیدی در بازرسی های پیشرفته فلزات تبدیل شده است.

اهمیت شبیه سازی سه بعدی ترک های فلزی

شبیه سازی سه بعدی ترک های فلزی تنها یک قابلیت تصویری جذاب نیست، بلکه پاسخی مستقیم به محدودیت های روش های کلاسیک بازرسی به شمار می رود. در روش های معمول، اپراتور اغلب با سیگنال هایی مواجه است که تفسیر آن ها نیازمند تجربه بالا و فرضیات متعدد درباره شکل و جهت ترک است. این عدم قطعیت می تواند منجر به خطا در تصمیم گیری شود.

در مقابل، شبیه سازی سه بعدی ترک با فیزآری امکان مشاهده ترک به عنوان یک پدیده فضایی واقعی را فراهم می کند و بسیاری از این ابهامات را کاهش می دهد. وقتی ترک به صورت سه بعدی شبیه سازی می شود، تحلیل گر می تواند ارتباط بین سیگنال های مختلف، موقعیت واقعی ترک و هندسه قطعه را به صورت هم زمان درک کند.

این موضوع نه تنها دقت تشخیص را افزایش می دهد، بلکه اعتماد به نتایج بازرسی را نیز به طور چشمگیری بالا می برد.

مزیت های تصویربرداری سه بعدی در بازرسی فلزات

تصویربرداری سه بعدی در بازرسی فلزات، یک تحول مفهومی در نحوه نگاه به عیوب ایجاد کرده است. در این رویکرد، ترک دیگر یک نقطه یا خط مبهم در یک نمودار نیست، بلکه ساختاری با طول، عمق و جهت مشخص است که می توان آن را از زوایای مختلف بررسی کرد.

این نوع تصویربرداری به متخصص اجازه می دهد رفتار ترک را در حجم واقعی ماده تحلیل کند. برای مثال، می توان تشخیص داد که ترک تا چه حد به سطح نزدیک شده، در کدام ناحیه تمرکز تنش بیشتری دارد و احتمال رشد آن در چه جهتی بیشتر است. چنین اطلاعاتی با روش های دوبعدی به سختی قابل دستیابی است و دقیقاً همین جا است که شبیه سازی سه بعدی ترک با فیزآری ارزش خود را نشان می دهد.

نقش PAUT در تشخیص دقیق محل، جهت و ابعاد ترک

PAUT یا تست التراسونیک آرایه فازی، قلب تپنده شبیه سازی سه بعدی ترک هاست. این فناوری با استفاده از کنترل دقیق زمان بندی ارسال و دریافت امواج، امکان تمرکز موج در نقاط دلخواه و اسکن زوایای مختلف را فراهم می کند. نتیجه این فرآیند، مجموعه ای غنی از داده هاست که می توان آن ها را به یک مدل سه بعدی از ترک تبدیل کرد.

در شبیه سازی سه بعدی ترک، PAUT این امکان را می دهد که محل دقیق ترک نسبت به هندسه قطعه مشخص شود. علاوه بر آن، جهت گیری ترک و ابعاد واقعی آن، مانند طول و عمق، با دقت بسیار بالاتری نسبت به روش های سنتی قابل تعیین است. این سطح از دقت، نقش مهمی در تصمیم گیری های مهندسی، مانند ارزیابی قابلیت ادامه کار یا نیاز به تعمیر، ایفا می کند.

اصول عملکرد فیزآری در شبیه سازی ترک ها

برای درک بهتر شبیه سازی سه بعدی ترک های فلزی، لازم است ابتدا با اصول عملکرد Phased Array آشنا شویم. این فناوری بر پایه استفاده از چندین المان التراسونیک مستقل بنا شده است که هرکدام می توانند به صورت جداگانه تحریک شوند. همین ویژگی، انعطاف پذیری بی سابقه ای در کنترل شکل و مسیر موج ایجاد می کند.

در شبیه سازی سه بعدی ترک با فیزآری، این کنترل دقیق امواج به تحلیل گر اجازه می دهد حجم داخلی ماده را به صورت لایه به لایه اسکن کند و بازتاب ها را در یک چارچوب فضایی منسجم کنار هم قرار دهد.

تولید امواج کنترل شده با استفاده از آرایش چندعنصری

در پروب های Phased Array، مجموعه ای از المان های کوچک در کنار هم قرار گرفته اند. هر یک از این المان ها می تواند با تأخیر زمانی مشخصی فعال شود. این تأخیرهای حساب شده باعث می شوند جبهه موج به صورت کنترل شده شکل بگیرد و در جهت یا نقطه خاصی متمرکز شود.

این قابلیت تولید امواج کنترل شده، پایه اصلی شبیه سازی سه بعدی ترک هاست. با تغییر الگوی تحریک المان ها، می توان موج را به گونه ای هدایت کرد که با بخش های مختلف ترک تعامل داشته باشد. داده های حاصل از این تعامل ها، در کنار هم تصویری سه بعدی از ترک ایجاد می کنند که بسیار نزدیک به واقعیت فیزیکی آن است.

نحوه اسکن Sectorial و Linear برای تصویربرداری سه بعدی

اسکن Sectorial و Linear دو روش کلیدی در PAUT هستند که نقش مهمی در تصویربرداری سه بعدی ایفا می کنند. در اسکن Sectorial، موج التراسونیک در بازه ای از زوایا منتشر می شود و این امکان را فراهم می کند که ترک از دیدگاه های مختلف بررسی شود. این تنوع زاویه ای برای شناسایی ترک هایی با جهت گیری نامشخص بسیار حیاتی است.

در مقابل، اسکن Linear با جابه جایی نقطه کانونی موج در امتداد خطی مشخص انجام می شود. ترکیب داده های حاصل از این دو نوع اسکن، حجم بزرگی از اطلاعات فضایی تولید می کند که می توان آن ها را برای شبیه سازی سه بعدی ترک با فیزآری به کار گرفت.

این ترکیب باعث می شود تصویر نهایی ترک، هم از نظر هندسی و هم از نظر سیگنالی بسیار غنی باشد.

تعامل موج با ترک های زیرسطحی و عمیق

یکی از چالش های اصلی در بازرسی فلزات، تشخیص ترک های زیرسطحی و عمیق است. این ترک ها معمولاً سیگنال های ضعیف تر و پیچیده تری ایجاد می کنند. Phased Array با قابلیت تمرکز موج در عمق مشخص، این امکان را فراهم می کند که انرژی بیشتری به ناحیه ترک برسد و بازتاب های قابل تحلیل تری تولید شود.

در فرآیند شبیه سازی سه بعدی ترک با فیزآری، تحلیل نحوه تعامل موج با این ترک های عمیق اهمیت ویژه ای دارد. بازتاب های چندگانه، تغییرات فاز و پراکندگی انرژی همگی در مدل سه بعدی لحاظ می شوند و تصویری دقیق تر از شکل واقعی ترک ارائه می دهند.

این سطح از جزئیات، تفاوت اصلی بین یک بازرسی معمولی و یک تحلیل پیشرفته مبتنی بر شبیه سازی سه بعدی است.

تجهیزات موردنیاز برای شبیه سازی

برای آن که شبیه سازی سه بعدی ترک های فلزی به صورت دقیق و قابل اعتماد انجام شود، صرفِ داشتن دانش تئوریک کافی نیست و زیرساخت فنی مناسب به همراه تجهیزات عیب یاب فیز آری نقش تعیین کننده ای دارد.

کیفیت شبیه سازی نهایی به طور مستقیم به نوع تجهیزات مورد استفاده، توان پردازش داده ها و قابلیت نرم افزارهای بازسازی وابسته است. در واقع، شبیه سازی سه بعدی ترک با فیزآری زمانی به بالاترین سطح دقت خود می رسد که سخت افزار و نرم افزار به صورت هماهنگ و هدفمند در کنار هم به کار گرفته شوند.

در این بخش، به بررسی مهم ترین تجهیزات و ابزارهای نرم افزاری موردنیاز پرداخته می شود تا مشخص شود هرکدام چه نقشی در تبدیل داده های خام التراسونیک به یک تصویر سه بعدی قابل تحلیل ایفا می کنند.

دستگاه PAUT با قابلیت ذخیره داده ها

یکی از مهم ترین پیش نیازهای شبیه سازی سه بعدی پیشرفته، استفاده از دستگاه PAUT با قابلیت ثبت داده های Full Matrix Capture است.

در این روش، سیگنال های ارسالی و دریافتی از تمام ترکیب های ممکن المان های پراب ذخیره می شوند. نتیجه این فرآیند، مجموعه ای بسیار غنی از داده های خام است که امکان پردازش های پیشرفته تصویربرداری را فراهم می کند.

در شبیه سازی سه بعدی ترک، FMC این مزیت را ایجاد می کند که تحلیل گر محدود به تنظیمات از پیش تعیین شده نباشد. داده ها به صورت کامل ذخیره می شوند و می توان پس از اسکن، انواع الگوریتم های تصویربرداری را روی آن ها اعمال کرد. این انعطاف پذیری، دقت بازسازی ترک و قابلیت تفسیر هندسه واقعی آن را به طور چشمگیری افزایش می دهد.

نرم افزارهای 3D Reconstruction

پس از جمع آوری داده های خام، مرحله حیاتی بازسازی سه بعدی آغاز می شود. این مرحله بدون نرم افزارهای تخصصی عملاً امکان پذیر نیست. نرم افزارهایی مانند UTStudio، TomoView و ابزارهای مشابه، برای پردازش داده های PAUT و تبدیل آن ها به تصاویر سه بعدی طراحی شده اند.

این نرم افزارها با استفاده از الگوریتم های پیشرفته تصویربرداری، داده های چندبعدی را به یک مدل فضایی منسجم تبدیل می کنند. در فرآیند شبیه سازی سه بعدی ترک با فیزآری، نقش این نرم افزارها تنها به نمایش تصویر محدود نمی شود، بلکه امکان اندازه گیری ابعاد ترک، بررسی جهت گیری آن و تحلیل ارتباط ترک با هندسه قطعه را نیز فراهم می کنند. هرچه قابلیت های پردازشی نرم افزار پیشرفته تر باشد، دقت و ارزش تحلیلی شبیه سازی نیز افزایش می یابد.

نیازمندی های فرکانس و آرایش پراب

انتخاب فرکانس مناسب و آرایش صحیح پراب، یکی از عوامل کلیدی در موفقیت شبیه سازی سه بعدی است. فرکانس پراب تعیین کننده وضوح تصویر و عمق نفوذ موج است و باید متناسب با جنس فلز، ضخامت قطعه و ابعاد ترک انتخاب شود.

در شبیه سازی سه بعدی ترک با فیزآری، آرایش المان های پراب نیز اهمیت ویژه ای دارد. تعداد المان ها، فاصله آن ها از یکدیگر و نوع چینش، همگی بر کیفیت داده های FMC و در نهایت بر دقت بازسازی سه بعدی تأثیر می گذارند. یک انتخاب نادرست در این مرحله می تواند حتی با وجود نرم افزار و الگوریتم مناسب، تصویر نهایی را داغم و غیرقابل اعتماد کند.

مراحل انجام شبیه سازی سه بعدی ترک های فلزی

شبیه سازی سه بعدی ترک های فلزی یک فرآیند مرحله به مرحله و سیستماتیک است که هر مرحله آن بر کیفیت نتیجه نهایی اثر مستقیم دارد. این فرآیند از آماده سازی اولیه قطعه آغاز می شود و تا تحلیل نهایی مدل سه بعدی ادامه می یابد. درک درست این مراحل به متخصص کمک می کند تا بداند در هر گام چه عواملی را باید کنترل و بهینه سازی کند.

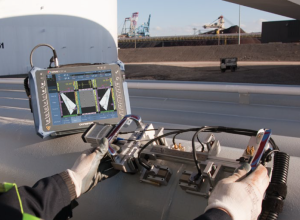

آماده سازی سطح و انتخاب پراب مناسب

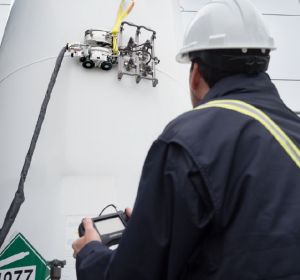

اولین گام در شبیه سازی سه بعدی، آماده سازی صحیح سطح قطعه است. سطح باید به گونه ای آماده شود که تماس آکوستیکی مناسبی بین پراب و قطعه برقرار گردد. هرگونه آلودگی، زبری بیش ازحد یا ناپیوستگی سطحی می تواند باعث افت کیفیت سیگنال و کاهش دقت داده های جمع آوری شده شود.

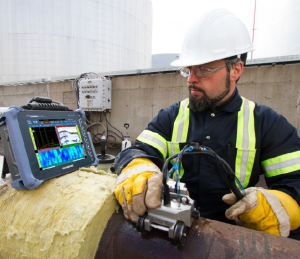

در کنار آماده سازی سطح، انتخاب پراب مناسب اهمیت بالایی دارد. نوع پراب، فرکانس کاری و آرایش المان ها باید با هدف شبیه سازی سه بعدی ترک با فیزآری هماهنگ باشد. این انتخاب، پایه و اساس کل فرآیند شبیه سازی را شکل می دهد و در صورت نادرست بودن، اصلاح آن در مراحل بعدی بسیار دشوار خواهد بود.

تنظیم پارامترهای Scanning

پس از آماده سازی اولیه، تنظیم پارامترهای اسکن مرحله ای حساس و تعیین کننده است. زاویه اسکن باید به گونه ای انتخاب شود که بیشترین تعامل ممکن بین موج و ترک برقرار شود. فوکوس موج نیز باید در ناحیه ای تنظیم گردد که احتمال وجود ترک بیشتر است تا انرژی موج به صورت مؤثر به آن ناحیه هدایت شود.

Aperture یا تعداد المان های فعال در هر شلیک نیز نقش مهمی در شکل جبهه موج و کیفیت داده ها دارد. در شبیه سازی سه بعدی ترک با فیزآری، این پارامترها به صورت هماهنگ تنظیم می شوند تا داده هایی با بیشترین ارزش تصویربرداری تولید شود.

جمع آوری داده های A-Scan، S-Scan و FMC

در این مرحله، داده های التراسونیک به صورت سیستماتیک جمع آوری می شوند. A-Scan اطلاعات پایه ای از بازتاب ها ارائه می دهد و برای بررسی اولیه سیگنال ها ضروری است. S-Scan نمای زاویه ای از پاسخ ترک فراهم می کند و امکان تحلیل جهت گیری عیب را افزایش می دهد.

در کنار این دو، داده های FMC به عنوان منبع اصلی برای بازسازی سه بعدی ثبت می شوند. این داده ها خام و حجیم هستند، اما ارزش آن ها دقیقاً در همین جامع بودن نهفته است. در شبیه سازی سه بعدی ترک با فیزآری، کیفیت و کامل بودن این داده ها نقش مستقیمی در دقت تصویر نهایی دارد.

بازسازی سه بعدی ترک با الگوریتم

مرحله نهایی، بازسازی سه بعدی ترک با استفاده از الگوریتم های تصویربرداری پیشرفته است. یکی از شناخته شده ترین این الگوریتم ها، Total Focusing Method یا TFM است. این روش با استفاده از داده های FMC، امکان فوکوس مجازی موج در هر نقطه از حجم قطعه را فراهم می کند.

در شبیه سازی سه بعدی ترک، TFM تصویری با وضوح بالا از ترک ایجاد می کند که در آن می توان مرزهای ترک، امتداد آن و حتی تغییرات هندسی ظریف را مشاهده کرد. این تصویر سه بعدی، نقطه اوج فرآیند شبیه سازی است و مبنای تصمیم گیری های فنی و مهندسی قرار می گیرد.

ارزیابی نتایج شبیه سازی

پس از طی مراحل جمع آوری داده و بازسازی سه بعدی، مهم ترین بخش فرآیند آغاز می شود؛ یعنی ارزیابی و تفسیر نتایج شبیه سازی. در این مرحله، داده ها دیگر صرفاً مجموعه ای از سیگنال ها یا تصاویر نیستند، بلکه به ابزاری برای تصمیم گیری فنی و مهندسی تبدیل می شوند.

ارزش واقعی شبیه سازی سه بعدی ترک با فیزآری دقیقاً در همین نقطه مشخص می شود؛ جایی که تصویر سه بعدی باید بتواند پاسخ روشنی به سؤالاتی درباره ماهیت ترک، میزان خطر آن و اقدامات بعدی ارائه دهد.

ارزیابی صحیح نتایج نیازمند نگاه تحلیلی، آشنایی با محدودیت های روش و توانایی تطبیق تصویر شبیه سازی شده با واقعیت فیزیکی قطعه است. بدون این مرحله، حتی دقیق ترین بازسازی ها نیز ممکن است به برداشت های نادرست منجر شوند.

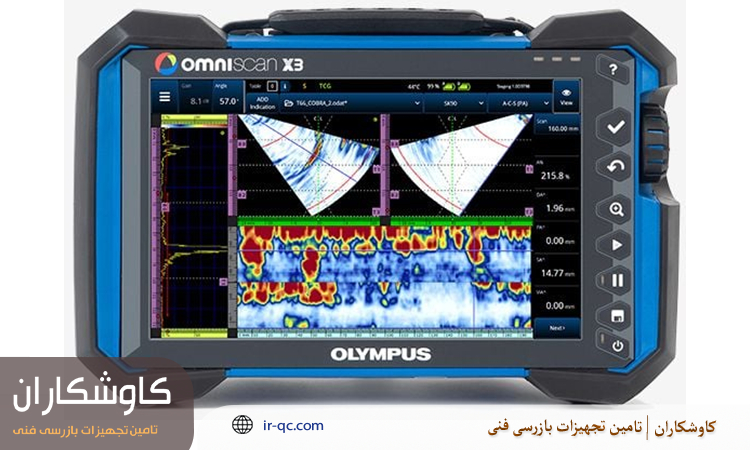

تحلیل شکل، جهت گیری و عمق ترک

اولین گام در ارزیابی نتایج، بررسی دقیق شکل هندسی ترک در مدل سه بعدی است. شبیه سازی موفق باید بتواند مرزهای ترک را به صورت قابل تشخیص نمایش دهد، به گونه ای که تفاوت بین یک ترک خطی واقعی و یک ناحیه پراکندگی سیگنال مشخص باشد. شکل ترک، اعم از مستقیم، منحنی یا شاخه دار بودن، اطلاعات مهمی درباره مکانیزم ایجاد و رشد آن ارائه می دهد.

جهت گیری ترک نیز یکی از مهم ترین پارامترهایی است که در شبیه سازی سه بعدی ترک با فیزآری به وضوح قابل تحلیل است. مشاهده امتداد ترک نسبت به محورهای قطعه، به متخصص کمک می کند تا نوع تنش های مؤثر و مسیر احتمالی گسترش ترک را ارزیابی کند.

در کنار این موارد، عمق ترک نقش تعیین کننده ای در سطح خطر آن دارد. تحلیل عمق بر اساس شدت بازتاب ها و موقعیت آن ها در حجم بازسازی شده، یکی از نقاط قوت اصلی تصویربرداری سه بعدی با PAUT محسوب می شود.

مقایسه داده های شبیه سازی شده با نتایج واقعی

برای افزایش اطمینان به نتایج، مقایسه داده های شبیه سازی شده با نتایج واقعی یا مرجع اهمیت زیادی دارد. این نتایج واقعی می توانند شامل اطلاعات حاصل از برش مخرب، داده های تعمیرات قبلی یا حتی نتایج روش های بازرسی دیگر باشند. هدف از این مقایسه، بررسی میزان تطابق تصویر سه بعدی با واقعیت فیزیکی ترک است.

در فرآیند شبیه سازی سه بعدی ترک با فیزآری، هرچه این تطابق بیشتر باشد، اعتبار روش و تنظیمات انجام شده تأیید می شود. در مواردی که اختلاف هایی مشاهده می شود، این تفاوت ها می توانند به عنوان نشانه ای برای بازنگری در پارامترهای اسکن، الگوریتم بازسازی یا حتی فرضیات اولیه درباره نوع ترک مورد استفاده قرار گیرند.

بررسی احتمال خطا و رزولوشن تصویربرداری

هیچ روش بازرسی ای عاری از خطا نیست و شبیه سازی سه بعدی نیز از این قاعده مستثنا نیست. یکی از مشاهده های مهم در ارزیابی نتایج، بررسی منابع بالقوه خطا و محدودیت رزولوشن تصویربرداری است. عواملی مانند فرکانس پراب، فاصله المان ها، کیفیت داده های FMC و نوع الگوریتم تصویربرداری همگی بر وضوح تصویر نهایی اثر می گذارند.

در شبیه سازی سه بعدی ترک با فیزآری، رزولوشن ناکافی می تواند باعث شود ترک های بسیار باریک یا شاخه های ریز ترک به درستی نمایش داده نشوند. تحلیل گر باید این محدودیت ها را بشناسد و در تفسیر نتایج لحاظ کند. آگاهی از احتمال خطا، نه تنها به کاهش برداشت های نادرست کمک می کند، بلکه مسیر بهبود تنظیمات و افزایش دقت در بازرسی های آینده را نیز هموار می سازد.

سخن پایانی

استفاده از Phased Array برای شبیه سازی سه بعدی ترک های فلزی، نقطه عطفی در تحول بازرسی های غیرمخرب به شمار می رود. این رویکرد، با عبور از تحلیل های دوبعدی و سیگنال محور، امکان درک فضایی و واقعی عیوب را فراهم کرده است.

همان طور که در این مقاله بررسی شد، شبیه سازی سه بعدی ترک با فیزآری تنها یک ابزار تصویربرداری پیشرفته نیست، بلکه یک چارچوب تحلیلی کامل است که از مرحله تولید موج تا ارزیابی نهایی نتایج را در بر می گیرد.

ترکیب تجهیزات مناسب، نرم افزارهای بازسازی قدرتمند و الگوریتم های تصویربرداری پیشرفته، این امکان را ایجاد می کند که ترک های فلزی با دقتی بی سابقه از نظر شکل، جهت و عمق شناسایی شوند. با این حال، موفقیت این فرآیند وابسته به دانش و تجربه تحلیل گر است؛ کسی که بتواند داده های پیچیده را به درستی تفسیر کند و محدودیت های روش را بشناسد.

سوالات متداول شبیه سازی سه بعدی ترک با فیزآری

1. آیا شبیه سازی سه بعدی ترک با فیزآری برای همه انواع ترک های فلزی مناسب است؟
   در اغلب موارد بله، اما میزان موفقیت آن به ابعاد ترک، عمق آن و شرایط بازرسی بستگی دارد. ترک های بسیار ریز یا با هندسه پیچیده ممکن است نیازمند تنظیمات خاص یا ترکیب با روش های دیگر باشند.
2. تفاوت اصلی شبیه سازی سه بعدی با PAUT و روش های التراسونیک سنتی چیست؟
   روش های سنتی معمولاً تصویری دوبعدی و محدود از عیب ارائه می دهند، در حالی که شبیه سازی سه بعدی با PAUT امکان مشاهده ترک به صورت فضایی، همراه با اطلاعات دقیق از جهت و عمق آن را فراهم می کند.
3. آیا نتایج شبیه سازی سه بعدی همیشه کاملاً مطابق با واقعیت هستند؟
   نتایج معمولاً تطابق بالایی با واقعیت دارند، اما همواره تحت تأثیر عواملی مانند رزولوشن سیستم، کیفیت داده ها و تنظیمات اسکن قرار می گیرند. به همین دلیل، تفسیر نتایج باید با در نظر گرفتن این محدودیت ها انجام شود.
4. نقش تجربه اپراتور در کیفیت شبیه سازی سه بعدی چقدر مهم است؟
   تجربه اپراتور نقش بسیار مهمی دارد. تنظیم صحیح پارامترها، انتخاب الگوریتم مناسب و تفسیر درست تصویر سه بعدی همگی به دانش و تجربه فرد تحلیل گر وابسته هستند و می توانند تفاوت چشمگیری در دقت نهایی ایجاد کنند.
