ترک ها اغلب در مراحل اولیه رشد، نشانه های ظاهری مشخصی ندارند و در بسیاری از موارد تنها راه شناسایی آن ها، تحلیل دقیق سیگنال هایی است که در اثر برخورد امواج با این ناپیوستگی ها بازتاب می شوند. در این میان، تشخیص ترک طولی با تحلیل سیگنال به عنوان یک رویکرد تخصصی و مبتنی بر تفسیر داده، نقش کلیدی در افزایش دقت بازرسی و جلوگیری از شکست های فاجعه بار ایفا می کند.
تحلیل سیگنال های بازتابی صرفاً به مشاهده یک پیک یا تغییر دامنه خلاصه نمی شود، بلکه فرآیندی عمیق و چندلایه است که نیازمند درک رفتار موج، شناخت هندسه ترک و تفسیر الگوهای پیچیده سیگنال است. هر ترک طولی، بسته به عمق، طول، زاویه و شرایط سطحی خود، امضای سیگنالی منحصربه فردی ایجاد می کند.
نقش بازتاب امواج در شناسایی عیوب خطی
بازتاب امواج عیب یاب التراسونیک زمانی رخ می دهد که موج به یک ناپیوستگی آکوستیکی برخورد کند. این ناپیوستگی می تواند مرز بین دو ماده، حفره، یا ترک باشد. در عیوب خطی مانند ترک های طولی، سطح بازتاب دهنده معمولاً باریک، کشیده و دارای زوایای نامنظم است. همین ویژگی باعث می شود که بازتاب امواج به صورت یکنواخت و ساده نباشد.
در این شرایط، امواج برخوردکننده بخشی از انرژی خود را بازتاب می دهند و بخشی دیگر را پراکنده یا منتقل می کنند. تحلیل دقیق این بازتاب ها به متخصص اجازه می دهد تا به ماهیت عیب پی ببرد.
برای مثال، بازتاب های متوالی با فاصله زمانی مشخص می توانند نشان دهنده وجود دیواره های موازی یک ترک طولی باشند. این نوع الگوها تنها از طریق تحلیل عمیق سیگنال قابل شناسایی هستند و نقش مهمی در تشخیص ترک طولی با تحلیل سیگنال ایفا می کنند.
تفاوت رفتار ترک های طولی با ترک های عرضی در سیگنال
یکی از نکات کلیدی در تفسیر سیگنال های بازتابی، درک تفاوت رفتار ترک های طولی و عرضی است. ترک های عرضی معمولاً عمود بر جهت انتشار موج قرار می گیرند و در نتیجه بازتاب قوی تر و مستقیم تری ایجاد می کنند. این بازتاب ها اغلب به صورت یک پیک واضح با دامنه بالا در سیگنال دیده می شوند.
در مقابل، ترک های طولی اغلب موازی یا نزدیک به موازی با مسیر موج هستند. این جهت گیری باعث می شود که انرژی موج به جای بازتاب مستقیم، در طول ترک هدایت یا پراکنده شود. نتیجه این پدیده، سیگنال هایی با دامنه کمتر، شکل پیچیده تر و گاهی چندپیک است. تشخیص این تفاوت ها نیازمند تجربه و تحلیل دقیق سیگنال است و یکی از پایه های اصلی تشخیص ترک طولی با تحلیل سیگنال محسوب می شود.
اصول تشکیل سیگنال بازتابی در تست التراسونیک
برای آنکه بتوان سیگنال های بازتابی را به درستی تحلیل کرد، ابتدا باید با اصول فیزیکی تشکیل این سیگنال ها آشنا بود. تست التراسونیک مبتنی بر انتشار امواج مکانیکی با فرکانس بالا در ماده و دریافت بازتاب های آن ها از ناپیوستگی هاست. هر عامل فیزیکی که بر مسیر یا رفتار موج تأثیر بگذارد، به طور مستقیم در شکل نهایی سیگنال منعکس می شود.
در تشخیص ترک های طولی، درک این اصول به تحلیل گر کمک می کند تا بداند چرا یک ترک خاص سیگنالی با شکل متفاوت ایجاد کرده و چگونه می توان از این تفاوت برای شناسایی دقیق تر استفاده کرد.
نحوه انتشار موج و بازتاب از مرزهای شکاف
وقتی موج التراسونیک وارد یک ماده می شود، با سرعت مشخصی در آن منتشر می گردد. این سرعت به خواص مکانیکی ماده مانند چگالی و مدول الاستیسیته وابسته است. زمانی که موج به یک شکاف یا ترک می رسد، مرزی با امپدانس آکوستیکی متفاوت ایجاد می شود. این اختلاف امپدانس عامل اصلی بازتاب موج است.
در ترک های طولی، مرزهای شکاف اغلب کشیده و نامنظم هستند. موجی که به این مرز برخورد می کند، بسته به زاویه برخورد و شرایط سطحی ترک، ممکن است چندین بار بازتاب شود یا در طول ترک حرکت کند. این بازتاب های پیچیده در سیگنال دریافتی ثبت می شوند و تحلیل آن ها پایه اصلی تشخیص ترک طولی با تحلیل سیگنال است.
تأثیر زاویه برخورد موج بر شکل سیگنال
زاویه برخورد موج یکی از مهم ترین عوامل تعیین کننده شکل سیگنال بازتابی است. اگر موج به صورت عمود به سطح ترک برخورد کند، بازتاب قوی و متمرکزی ایجاد می شود. اما در ترک های طولی، اغلب زاویه برخورد به گونه ای است که موج به صورت مایل به دیواره ترک می رسد.
این برخورد مایل باعث می شود که بخشی از انرژی موج بازتاب و بخش دیگر پراکنده شود. در نتیجه، سیگنال دریافتی ممکن است دارای دامنه کمتر، کشیدگی زمانی یا تغییرات فازی باشد. شناخت این تأثیرات به تحلیل گر کمک می کند تا سیگنال های ناشی از ترک طولی را از سایر بازتاب ها تشخیص دهد.
عملکرد پراب های زاویه دار در تشخیص ترک های طولی
پراب های زاویه دار ابزارهای کلیدی در بازرسی ترک های طولی هستند. این پراب ها با ارسال موج تحت زاویه مشخص، امکان برخورد مؤثرتر موج با ترک های هم جهت یا نزدیک به هم جهت با سطح را فراهم می کنند. استفاده از این پراب ها باعث می شود که انرژی بیشتری به دیواره های ترک برسد و بازتاب های قابل تحلیل تری ایجاد شود.
در فرآیند تشخیص ترک طولی با تحلیل سیگنال، انتخاب زاویه مناسب پراب نقش تعیین کننده ای دارد. زاویه نامناسب می تواند باعث از دست رفتن سیگنال های مهم یا تفسیر اشتباه داده ها شود. به همین دلیل، تحلیل گران حرفه ای همواره ترکیبی از دانش تئوریک و تجربه عملی را برای انتخاب پراب مناسب به کار می گیرند.
ویژگی های کلیدی سیگنال بازتابی ترک های طولی
سیگنال های بازتابی ناشی از ترک های طولی دارای ویژگی هایی هستند که آن ها را از سایر عیوب متمایز می کند. این ویژگی ها ممکن است در نگاه اول ظریف و پیچیده به نظر برسند، اما با تحلیل دقیق می توان الگوهای مشخصی را در آن ها شناسایی کرد. شناخت این ویژگی ها، ستون اصلی تشخیص ترک طولی با تحلیل سیگنال محسوب می شود.

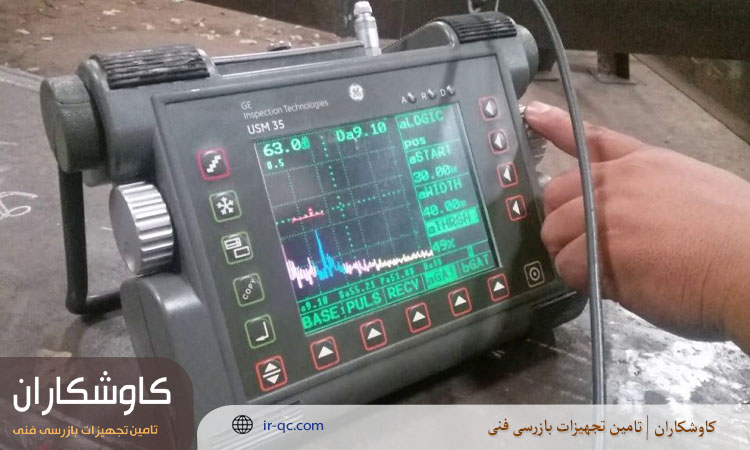

الگوی چندپیک ناشی از دیواره های ترک
یکی از بارزترین نشانه های ترک های طولی در سیگنال بازتابی، الگوی چندپیک است. این الگو معمولاً در اثر بازتاب موج از دیواره های مختلف ترک ایجاد می شود. هر دیواره یا بخش از ترک می تواند بازتاب جداگانه ای تولید کند که در مجموع به صورت چند پیک نزدیک به هم در سیگنال دیده می شوند.
این الگوی چندپیک نشان می دهد که عیب موردنظر دارای ساختار کشیده و چندسطحی است. تحلیل فاصله زمانی بین این پیک ها می تواند اطلاعات ارزشمندی درباره عمق و طول ترک در اختیار تحلیل گر قرار دهد.
تغییر دامنه در جهت گیری های مختلف
دامنه سیگنال بازتابی از ترک های طولی به شدت به جهت گیری پراب و زاویه برخورد موج وابسته است. در برخی زوایا، دامنه ممکن است به طور قابل توجهی افزایش یابد و در زوایای دیگر به حداقل برسد. این تغییرات دامنه یکی از نشانه های مهم وجود ترک طولی است.
تحلیل این تغییرات به متخصص کمک می کند تا با تغییر زاویه پراب و مقایسه سیگنال ها، به ماهیت عیب پی ببرد. این روش یکی از کاربردی ترین تکنیک ها در تشخیص ترک طولی با تحلیل سیگنال به شمار می رود.
نشانه های افت فاز و شکل موج غیرمعمول
علاوه بر دامنه و تعداد پیک ها، فاز سیگنال نیز اطلاعات مهمی درباره ترک های طولی ارائه می دهد. در بسیاری از موارد، بازتاب از ترک های طولی باعث افت فاز یا تغییر شکل موج می شود. این تغییرات می توانند ناشی از پراکندگی انرژی، بازتاب های چندگانه یا تعامل پیچیده موج با ساختار ترک باشند.
شکل موج غیرمعمول، مانند کشیدگی زمانی یا نوسانات نامتقارن، اغلب هشداری برای وجود عیب خطی است. تحلیل این نشانه ها نیازمند دقت بالا و تجربه عملی است، اما در صورت انجام صحیح، دقت تشخیص ترک طولی با تحلیل سیگنال را به طور چشمگیری افزایش می دهد.
جدول مقایسه ویژگی های سیگنال ترک طولی و ترک عرضی
| ویژگی سیگنال | ترک طولی | ترک عرضی |
| دامنه بازتاب | متغیر و وابسته به زاویه | معمولاً بالا و پایدار |
| الگوی سیگنال | اغلب چندپیک و پیچیده | تک پیک و واضح |
| حساسیت به زاویه پراب | بسیار زیاد | نسبتاً کم |
| تغییر فاز | رایج و قابل توجه | کمتر مشاهده می شود |
روش های تحلیل سیگنال برای شناسایی ترک های طولی
پس از شناخت ماهیت سیگنال های بازتابی و ویژگی های خاص ترک های طولی، گام بعدی انتخاب روش مناسب برای تحلیل این سیگنال هاست. روش های مختلفی در تست التراسونیک برای نمایش و تفسیر داده ها وجود دارد که هرکدام زاویه دید متفاوتی از عیب ارائه می دهند.
در فرآیند تشخیص ترک طولی با تحلیل سیگنال، استفاده ترکیبی و هوشمندانه از این روش ها اهمیت زیادی دارد، زیرا ترک طولی معمولاً با یک نمای ساده و تک بعدی به طور کامل قابل شناسایی نیست. تحلیل گر باید بتواند شکل موج، امتداد عیب و جهت گیری آن را به صورت هم زمان بررسی کند تا به نتیجه ای قابل اعتماد برسد.

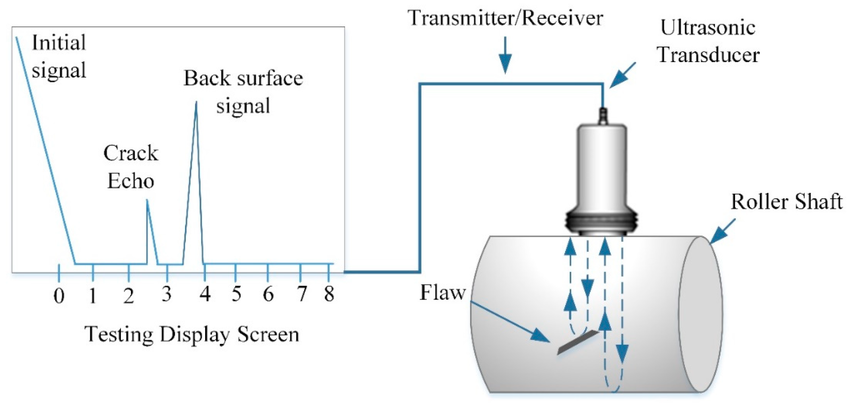

تحلیل A-Scan برای بررسی شکل بازتاب
A-Scan پایه ای ترین و در عین حال مهم ترین ابزار تحلیل سیگنال در تست التراسونیک است. در این روش، سیگنال بازتابی به صورت دامنه برحسب زمان یا عمق نمایش داده می شود. اگرچه این نمایش ساده به نظر می رسد، اما برای تشخیص ترک طولی با تحلیل سیگنال اطلاعات بسیار ارزشمندی در اختیار قرار می دهد.
در ترک های طولی، شکل بازتاب در A-Scan اغلب پیچیده تر از عیوب حجمی است. به جای یک پیک تیز و مشخص، ممکن است مجموعه ای از پیک های نزدیک به هم، تغییرات تدریجی دامنه یا حتی اعوجاج در شکل موج مشاهده شود. تحلیل دقیق این تغییرات می تواند نشان دهد که بازتاب مربوط به یک عیب خطی است نه یک تخلخل یا حفره.
همچنین بررسی واکنش سیگنال به تغییر زاویه یا موقعیت پراب در A-Scan، یکی از راه های مهم برای تأیید وجود ترک طولی محسوب می شود.

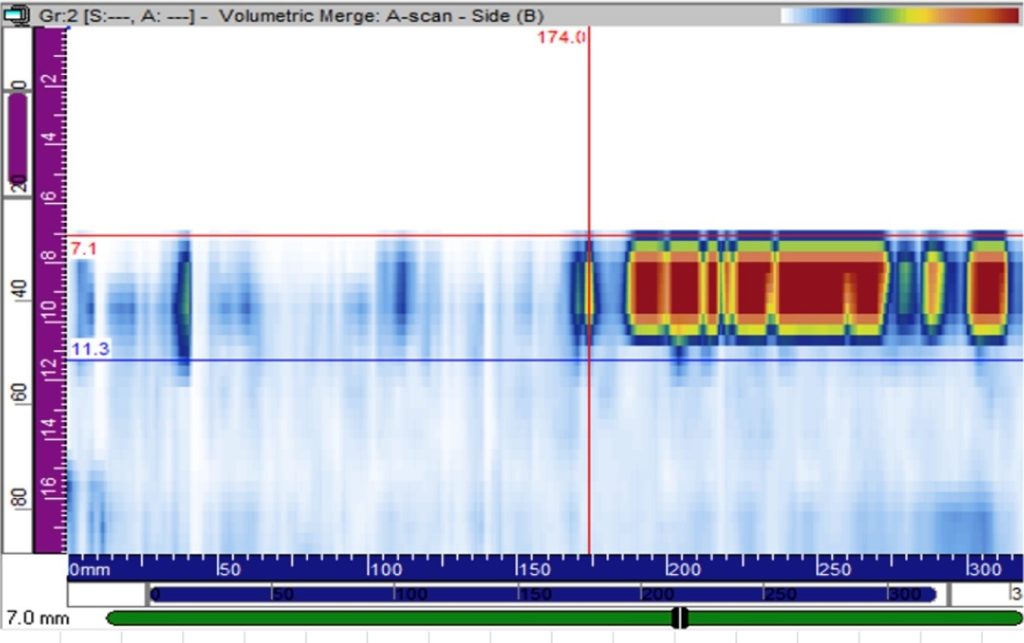

استفاده از B-Scan برای دنبال کردن امتداد ترک
در حالی که A-Scan اطلاعات عمقی و شکلی سیگنال را ارائه می دهد، B-Scan دیدی مقطعی و دوبعدی از ساختار داخلی قطعه فراهم می کند. این روش با نمایش تغییرات سیگنال در طول مسیر اسکن، امکان دنبال کردن امتداد عیب را فراهم می سازد.
برای ترک های طولی، B-Scan ابزاری بسیار قدرتمند است، زیرا این نوع ترک ها ذاتاً دارای امتداد مشخصی هستند. زمانی که پراب در طول مسیر حرکت می کند، ترک طولی معمولاً به صورت یک ناحیه پیوسته یا نیمه پیوسته از بازتاب ها در تصویر B-Scan ظاهر می شود.
این پیوستگی سیگنال یکی از نشانه های مهم در تشخیص ترک طولی با تحلیل سیگنال است و به تحلیل گر کمک می کند تا عیب خطی را از عیوب موضعی و نقطه ای متمایز کند.

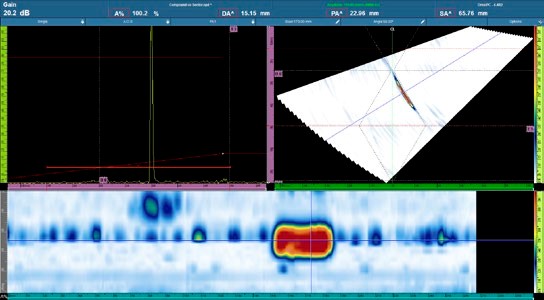

تحلیل زاویه ای با S-Scan برای تعیین جهت ترک
S-Scan یا اسکن زاویه ای، نمایی پیشرفته تر از داده های التراسونیک ارائه می دهد که در آن پاسخ سیگنال در زوایای مختلف به صورت هم زمان قابل مشاهده است. این روش به ویژه در سیستم های آرایه فازی کاربرد گسترده ای دارد و برای تحلیل ترک های طولی بسیار مفید است.
در تشخیص ترک طولی با تحلیل سیگنال، S-Scan این امکان را فراهم می کند که جهت گیری ترک نسبت به محور قطعه به طور دقیق بررسی شود. ترک طولی معمولاً در زوایای خاصی بیشترین پاسخ را نشان می دهد و در زوایای دیگر تقریباً محو می شود. مشاهده این الگوی وابسته به زاویه، یکی از قوی ترین شواهد برای شناسایی جهت ترک و تأیید طولی بودن آن است.
پارامترهای مهم در تشخیص ترک های طولی
علاوه بر انتخاب روش تحلیل مناسب، تنظیم صحیح پارامترهای دستگاه نقش تعیین کننده ای در کیفیت سیگنال و دقت تشخیص دارد. حتی پیشرفته ترین روش های تحلیل نیز در صورت تنظیم نادرست پارامترها، نمی توانند اطلاعات قابل اعتمادی ارائه دهند.
در فرآیند تشخیص ترک طولی با تحلیل سیگنال، توجه به این پارامترها به عنوان بخشی جدایی ناپذیر از تحلیل تخصصی مطرح است.
انتخاب فرکانس مناسب
فرکانس موج التراسونیک تأثیر مستقیمی بر وضوح و عمق نفوذ سیگنال دارد. فرکانس های بالاتر وضوح بیشتری ارائه می دهند، اما عمق نفوذ کمتری دارند، در حالی که فرکانس های پایین تر نفوذ عمیق تری ایجاد می کنند اما جزئیات کمتری نشان می دهند.
در مورد ترک های طولی، انتخاب فرکانس مناسب باید به گونه ای باشد که هم توانایی آشکارسازی دیواره های باریک ترک را داشته باشد و هم بتواند به عمق موردنظر نفوذ کند. انتخاب نادرست فرکانس ممکن است باعث شود ترک طولی یا دیده نشود یا سیگنالی مبهم و غیرقابل تفسیر ایجاد کند.
تنظیم Gain، Range و Gate برای افزایش وضوح
Gain، Range و Gate از جمله تنظیمات کلیدی دستگاه التراسونیک هستند که مستقیماً بر کیفیت نمایش سیگنال اثر می گذارند.
Gain میزان تقویت سیگنال را تعیین می کند و تنظیم بیش ازحد آن می تواند نویز را با سیگنال واقعی اشتباه بگیرد، در حالی که تنظیم کم آن ممکن است بازتاب ترک طولی را پنهان کند. بنابراین نیاز است از روش های کاهش نویز دستگاه التراسونیک بهره ببرید.
Range محدوده عمقی نمایش داده شده را مشخص می کند و تنظیم صحیح آن به تمرکز بر ناحیه موردنظر کمک می کند. Gate نیز برای انتخاب بازه زمانی یا عمقی خاص جهت تحلیل دقیق تر استفاده می شود. در تشخیص ترک طولی با تحلیل سیگنال، هماهنگی این سه پارامتر نقش مهمی در آشکارسازی نشانه های ظریف ترک دارد.

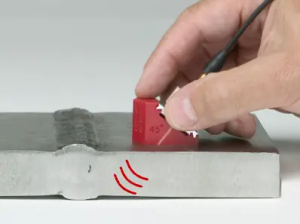

اهمیت انتخاب زاویه صحیح در پراب های زاویه ای
همان طور که پیش تر اشاره شد، زاویه پراب یکی از عوامل کلیدی در تشخیص ترک های طولی است. زاویه نامناسب می تواند باعث شود موج تقریباً موازی با ترک حرکت کند و بازتاب مؤثری ایجاد نشود.
انتخاب زاویه صحیح به تحلیل گر این امکان را می دهد که موج با دیواره های ترک برخورد مؤثرتری داشته باشد و سیگنال های قابل تحلیل تری تولید کند. در بسیاری از موارد، آزمایش چند زاویه مختلف و مقایسه پاسخ ها بهترین راه برای رسیدن به تشخیص دقیق ترک طولی با تحلیل سیگنال است.
نحوه تشخیص بهتر ترک های طولی
تحلیل سیگنال به تنهایی و بدون مقایسه، ممکن است منجر به تفسیرهای نادرست شود. به همین دلیل، استفاده از تکنیک های مقایسه ای یکی از راهکارهای مؤثر برای افزایش اطمینان در تشخیص ترک های طولی است. این تکنیک ها به تحلیل گر کمک می کنند تا سیگنال های مشکوک را در زمینه ای گسترده تر ارزیابی کند.
مقایسه پاسخ ترک با پاسخ تخلخل یا عیوب حجمی
یکی از رایج ترین چالش ها در بازرسی التراسونیک، تمایز بین ترک های طولی و عیوب حجمی مانند تخلخل است. تخلخل ها معمولاً بازتاب هایی پراکنده، ناپایدار و وابسته به موقعیت ایجاد می کنند، در حالی که ترک های طولی الگوهای بازتابی منظم تر و جهت دار دارند.
با مقایسه پاسخ سیگنال از یک ناحیه مشکوک با پاسخ شناخته شده تخلخل یا سایر عیوب حجمی، می توان به تفاوت های کلیدی پی برد. این مقایسه یکی از ابزارهای عملی و مؤثر در تشخیص ترک طولی با تحلیل سیگنال به شمار می رود.
تشخیص بر اساس پایداری سیگنال در مسیر اسکن
پایداری سیگنال در طول مسیر اسکن یکی دیگر از معیارهای مهم برای شناسایی ترک های طولی است. ترک طولی به دلیل امتداد مشخص خود، معمولاً در طول حرکت پراب پاسخ نسبتاً پایداری ایجاد می کند.
در مقابل، عیوب نقطه ای یا حجمی اغلب تنها در موقعیت های خاصی بازتاب ایجاد می کنند و با حرکت اندک پراب، سیگنال آن ها تغییر می کند یا ناپدید می شود. بررسی این پایداری یا ناپایداری سیگنال، تحلیل گر را در تشخیص دقیق تر یاری می دهد.

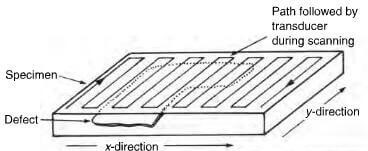

استفاده از حرکت رفت و برگشتی برای تأیید جهت ترک
حرکت رفت و برگشتی پراب یکی از تکنیک های ساده اما بسیار کاربردی برای تأیید جهت ترک است. در این روش، پراب در یک مسیر مشخص به جلو و عقب حرکت داده می شود و تغییرات سیگنال مورد بررسی قرار می گیرد.
در ترک های طولی، این حرکت معمولاً باعث تغییرات قابل پیش بینی در دامنه و شکل سیگنال می شود که با جهت گیری ترک همخوانی دارد. مشاهده این الگوها می تواند به عنوان تأیید نهایی در فرآیند تشخیص ترک طولی با تحلیل سیگنال مورد استفاده قرار گیرد و اطمینان تحلیل گر را نسبت به نتیجه افزایش دهد.
سخن پایانی
تشخیص ترک های طولی همواره یکی از حساس ترین و تخصصی ترین چالش ها در حوزه بازرسی های غیرمخرب بوده است. این نوع ترک ها به دلیل جهت گیری خاص خود، اغلب سیگنال های واضح و مستقیم ایجاد نمی کنند و همین موضوع باعث می شود که روش های ساده یا تفسیرهای سطحی، کارایی لازم را نداشته باشند.
آنچه در طول این مقاله به تفصیل بررسی شد، نشان می دهد که تشخیص ترک طولی با تحلیل سیگنال یک فرآیند چندمرحله ای و مبتنی بر درک عمیق رفتار امواج، شناخت دقیق ابزارها و توانایی تفسیر الگوهای پیچیده سیگنال است.
سوالات متداول تشخیص ترک طولی با تحلیل سیگنال
- آیا تشخیص ترک طولی با تحلیل سیگنال بدون استفاده از تجهیزات پیشرفته امکان پذیر است؟
در برخی موارد و برای ترک های واضح تر، تجهیزات ساده نیز می توانند نشانه هایی از ترک طولی ارائه دهند، اما برای تشخیص دقیق، قابل اعتماد و تفکیک آن از سایر عیوب، استفاده از تجهیزات پیشرفته تر و روش های تحلیلی دقیق تر ضروری است. هرچه کیفیت داده ها بالاتر باشد، تحلیل سیگنال نیز دقیق تر خواهد بود. - کدام روش تحلیل سیگنال برای تشخیص ترک های طولی قابل اعتمادتر است؟
هیچ روش واحدی به تنهایی پاسخ گوی تمام شرایط نیست. A-Scan برای بررسی شکل بازتاب، B-Scan برای دنبال کردن امتداد ترک و S-Scan برای تعیین جهت گیری ترک هرکدام نقش خاص خود را دارند. بهترین نتیجه زمانی حاصل می شود که این روش ها به صورت ترکیبی و مکمل در فرآیند تشخیص ترک طولی با تحلیل سیگنال استفاده شوند. - چرا تجربه اپراتور در تشخیص ترک طولی اهمیت زیادی دارد؟
بسیاری از نشانه های ترک های طولی در سیگنال ها ظریف و غیرمستقیم هستند و ممکن است با نویز یا عیوب دیگر اشتباه گرفته شوند. تجربه اپراتور باعث می شود الگوهای تکرارشونده، تغییرات دامنه، افت فاز و رفتار سیگنال در زوایای مختلف بهتر درک شود و احتمال تفسیر نادرست به حداقل برسد.
