گوس متر وسیله ای علمی است که برای اندازه گیری شدت میدان مغناطیسی طراحی شده است. نام این دستگاه از واحد «گوس (Gauss)» گرفته شده، که خود از نام فیزیکدان مشهور آلمانی کارل فریدریش گوس الهام گرفته است. این واحد بیانگر میزان چگالی خطوط میدان مغناطیسی در یک ناحیه است. گوس متر با استفاده از سنسورهای دقیق خود، شدت و جهت میدان را در نقاط مختلف ثبت می کند و نتیجه را به صورت عددی روی نمایشگر نشان می دهد.
در ادامه، نحوه ی کارکرد این ابزار، اجزای داخلی و مکانیزم عملکرد آن را به زبان فنی و در عین حال قابل فهم بررسی می کنیم تا درک عمیق تری از نقش و کاربرد گوس متر در علم و صنعت پیدا کنیم.
گوس متر چگونه کار می کند؟
گوس متر ابزاری برای اندازه گیری شدت میدان مغناطیسی است. این دستگاه بر پایه ی اثر هال (Hall Effect) کار می کند. وقتی سنسور هال در معرض میدان قرار می گیرد، ولتاژی متناسب با شدت میدان تولید می شود و دستگاه این ولتاژ را به عدد قابل خواندن تبدیل می کند.
یک گوس متر از یک پراب برای اندازه گیری میدان مغناطیسی در اطراف یک آهنربا در یک نقطه ی مشخص استفاده می کند. کاربر نوک پراب را روی آهنربا یا یک نقطه ی از پیش تعیین شده در نزدیکی آهنربا قرار می دهد. ناحیه ی حسگرِ پراب گوس متر در نوک پراب قرار دارد. هرچه نوک پروب به آهنربا نزدیک تر باشد، مقدار اندازه گیری شده بیشتر خواهد بود. مهم است که درباره ی محل اندازه گیری با تأمین کننده مشورت کنید.
اصل اندازه گیری میدان مغناطیسی
اصل عملکرد گوس متر بر مبنای اثر هال (Hall Effect) است؛ پدیده ای که در سال ۱۸۷۹ توسط ادوین هال کشف شد. این اثر بیان می کند که وقتی یک جریان الکتریکی از داخل یک نیمه هادی عبور می کند و در همان لحظه میدان مغناطیسی بر آن وارد می شود، نیرویی عمود بر هر دو ایجاد می شود که سبب تفکیک بارهای الکتریکی می گردد. این تفکیک منجر به تولید ولتاژی می شود که «ولتاژ هال» نام دارد.
دستگاه گوس متر از همین ولتاژ برای تعیین شدت میدان مغناطیسی استفاده می کند. هرچه میدان قوی تر باشد، ولتاژ تولیدشده بزرگ تر است. مدارهای داخلی دستگاه، این ولتاژ را اندازه گرفته و آن را بر اساس مقیاس گوس یا تسلا نمایش می دهند.
نقش سنسور Hall Effect در گوس متر
سنسور هال قلب تپنده ی دستگاه گوس متر است. این سنسور معمولاً از مواد نیمه هادی مانند ایندیم آنتیمونید یا گالیوم آرسنید ساخته می شود که خاصیت هال بالایی دارند. وقتی این سنسور در معرض میدان مغناطیسی قرار می گیرد، خروجی آن به صورت مستقیم با شدت میدان متناسب است.
میدان قوی تر → ولتاژ هال بالاتر.
در برخی مدل ها، گوس متر تنها قادر به اندازه گیری میدان های مستقیم (DC) است، در حالی که مدل های پیشرفته تر می توانند میدان های متناوب (AC) را نیز با دقت بالا ثبت کنند. برای مثال، در صنایع الکترونیک، اندازه گیری میدان های AC برای کنترل تداخلات الکترومغناطیسی اهمیت فراوانی دارد.
سنسور هال در گوس متر باید کالیبره شود تا بتواند نتایج دقیق و پایدار ارائه دهد. عواملی مانند دما، رطوبت یا نویز الکتریکی ممکن است باعث خطا در قرائت شوند، به همین دلیل مدارهای تصحیح خطا در دستگاه تعبیه شده اند.
نحوه نمایش و تفسیر داده ها
داده های حاصل از سنسور هال پس از عبور از مدار تقویت کننده، توسط پردازشگر داخلی به مقادیر عددی تبدیل می شوند. این مقادیر معمولاً بر اساس دو واحد گوس (G) و تسلا (T) نمایش داده می شوند؛ هر تسلا برابر با ۱۰,۰۰۰ گوس است. در گوس مترهای دیجیتال مدرن، نمایشگر LCD یا LED وجود دارد که شدت میدان را با دقت تا سه یا چهار رقم اعشار نشان می دهد.
برخی مدل ها قابلیت ثبت و ذخیره داده ها را نیز دارند تا بتوان روند تغییرات میدان در طول زمان را تحلیل کرد. در صنایع، تفسیر داده های گوس متر اهمیت زیادی دارد. مثلاً در کنترل کیفیت آهن ربا، اگر مقدار میدان کمتر از حد استاندارد باشد، نشان می دهد که قطعه خاصیت مغناطیسی خود را از دست داده یا در تولید آن نقصی وجود دارد.
در کاربردهای پزشکی نیز تحلیل این داده ها برای کالیبراسیون دستگاه های MRI ضروری است.
اجزای اصلی دستگاه گوس متر
گوس متر از چند بخش کلیدی تشکیل شده است که هرکدام نقشی خاص در دقت و پایداری اندازه گیری دارند. این اجزا به صورت هماهنگ کار می کنند تا ولتاژ بسیار کوچک تولیدشده توسط سنسور را به عددی قابل فهم و دقیق تبدیل کنند.
درک اجزای داخلی گوس متر نه تنها برای مهندسان، بلکه برای کاربران صنعتی و پژوهشی که نیاز به استفاده ی دقیق از دستگاه دارند، اهمیت دارد. در ادامه اجزای اصلی و نحوه ی عملکرد آن ها را به تفکیک بررسی می کنیم.
سنسور اندازه گیری میدان
سنسور یا پروب اندازه گیری میدان، جزء اصلی گوس متر است که به طور مستقیم در معرض میدان مغناطیسی قرار می گیرد. این سنسور معمولاً به صورت سیمی یا میله ای ساخته می شود و در انتهای خود تراشه ی هال دارد. کاربر برای اندازه گیری، این سنسور را در نقطه ی مورد نظر قرار می دهد.
جهت گیری آن اهمیت زیادی دارد زیرا میدان مغناطیسی یک کمیت برداری است و زاویه ی قرارگیری سنسور بر مقدار خوانده شده تأثیر می گذارد. در مدل های دقیق تر، سنسور در یک پوسته ی محافظ قرار دارد تا تأثیر نویزهای محیطی و ارتعاشات کاهش یابد. این ویژگی به ویژه در محیط های صنعتی با میدان های متغیر بسیار حیاتی است.
نمایشگر و مدار پردازش سیگنال
سیگنال خامی که از سنسور دریافت می شود، ولتاژی بسیار کوچک و ضعیف است. مدار پردازش سیگنال در گوس متر وظیفه دارد این ولتاژ را تقویت و فیلتر کند تا نویزها حذف و داده ی واقعی استخراج شود. سپس مدار تبدیل آنالوگ به دیجیتال (ADC) آن را به عدد تبدیل می کند.
نمایشگر، آخرین بخش از این زنجیره است. در گوس مترهای قدیمی، از نمایشگرهای عقربه ای استفاده می شد، اما امروزه تقریباً همه ی دستگاه ها دیجیتال هستند. برخی مدل ها دارای نمایشگر لمسی و قابلیت تنظیم واحد اندازه گیری هستند.
در نسخه های صنعتی، داده ها از طریق پورت های ارتباطی مانند USB یا RS232 به رایانه منتقل می شوند تا تحلیل دقیق تر روی نمودار انجام شود. این امکان به مهندسان اجازه می دهد تا در فرآیندهای حساس مانند کنترل میدان در موتورهای الکتریکی از تغییرات کوچک نیز آگاه شوند.
منبع تغذیه گوس متر
برای اینکه کاربرد گوس متر به صورت پایدار و دقیق انجام گیرد، وجود منبع تغذیه ی مطمئن ضروری است. بیشتر گوس مترها از باتری های داخلی یا آداپتورهای DC تغذیه می شوند. پایداری ولتاژ تأمین شده اهمیت زیادی دارد، زیرا نوسانات بر دقت اندازه گیری تأثیر می گذارد.
در جدول زیر، خلاصه ای از اجزای اصلی گوس متر و نقش هرکدام آورده شده است:
| جزء اصلی دستگاه | وظیفه ی فنی | اهمیت در دقت نهایی |
| سنسور هال | اندازه گیری شدت میدان مغناطیسی | تعیین کننده ی حساسیت و پاسخ خطی |
| مدار تقویت و فیلتر | حذف نویز و تقویت سیگنال سنسور | تضمین پایداری داده ها |
| نمایشگر دیجیتال | نمایش شدت میدان در واحد گوس یا تسلا | سهولت قرائت و تحلیل |
| منبع تغذیه پایدار | جلوگیری از خطای ناشی از نوسان ولتاژ | جلوگیری از خطای نوسانی |
| سیستم کالیبراسیون | حفظ صحت اندازه گیری | حفظ دقت بلندمدت دستگاه |
نحوه کالیبراسیون گوس متر
کالیبراسیون گوس متر مرحله ای بسیار حیاتی است که در آن دقت سنسور و مدار با استفاده از میدان های مرجع تنظیم می شود. معمولاً تولیدکنندگان دستگاه را با میدان های استاندارد (مانند ۱۰۰۰ گوس) کالیبره می کنند، اما در محیط های صنعتی باید این فرایند به صورت دوره ای تکرار شود.
کالیبراسیون گوس متر برای اطمینان از دقت اندازه گیری میدان مغناطیسی قطعات، کنترل MT و بررسی مغناطیس باقی مانده ضروری است. کوچک ترین خطا در گوس متر می تواند باعث تشخیص اشتباه دمگنت یا میدان ناکافی در تست های غیرمخرب شود.

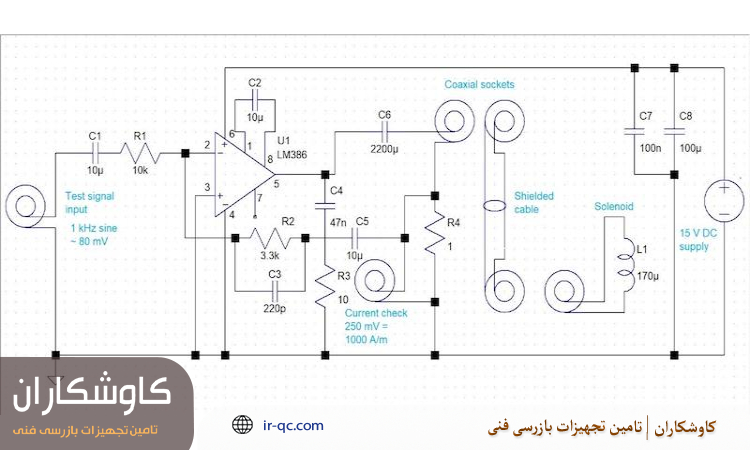

کالیبراسیون با استفاده از میدان مرجع (Reference Field Calibration)
در این روش از یک مغناطیس استاندارد یا فیکسچر کالیبراسیون استفاده می شود. این ابزارها میدان مشخص و تأییدشده ای تولید می کنند (مثلاً ۵۰۰، ۱۰۰۰ یا ۲۰۰۰ گوس).
- دستگاه روشن شده و اجازه داده می شود به دمای محیط برسد.
- پروب در ناحیه ی بدون میدان قرار داده شده و دستگاه صفر (Zero) می شود.
- پروب دقیقاً در محل تعیین شده ی فیکسچر قرار می گیرد.
- مقدار نمایش داده شده باید با مقدار استاندارد فیکسچر تطابق داشته باشد.
- اگر اختلاف بیش از مقدار مجاز باشد (معمولاً ±۲٪)، دستگاه باید تنظیم شود.
این روش در سایت های پتروشیمی کاربرد دارد چون سریع و دقیق است.
کالیبراسیون پروب (Probe Compensation)
پروب ها نسبت به زاویه، دما و نویز محیطی حساس اند. در این مرحله ویژگی های پروب با سیستم داخلی دستگاه هماهنگ می شود.
- قرار دادن پروب در محفظه ی بدون میدان (Zero Gauss Chamber)
- انجام Zeroing برای حذف آفست
- بررسی پاسخ پروب در میدان های ضعیف (مثلاً ۱۰–۲۰ گوس)
- بررسی خطی بودن پاسخ پروب تا میدان های متوسط (۲۰۰–۴۰۰ گوس)
این بخش باعث می شود هنگام اندازه گیری مغناطیس باقیمانده قطعات، عدد واقعی و بدون خطا نمایش داده شود.
کاربردهای گوس متر در پتروشیمی و پالایشگاه
در این صنایع، گوس متر بیشتر برای کنترل آلودگی مغناطیسی قطعات، تست های غیرمخرب و دمغناطیس سازی استفاده می شود.
کنترل آلودگی مغناطیسی قطعات فلزی
در مراحل ماشین کاری، جوشکاری، حمل ونقل یا تماس ابزار، قطعه ممکن است مغناطیس باقی مانده داشته باشد. این مشکل می تواند باعث جذب براده و ایجاد آلودگی، ایجاد مشکل هنگام جوشکاری (انحراف قوس) و افزایش خوردگی در محیط های فرآیندی شود.
نکته قابل توجه: گوس متر مقدار میدان باقیمانده را اندازه گیری کرده و مشخص می کند آیا قطعه نیاز به دمگنت (Demagnetization) دارد یا خیر.

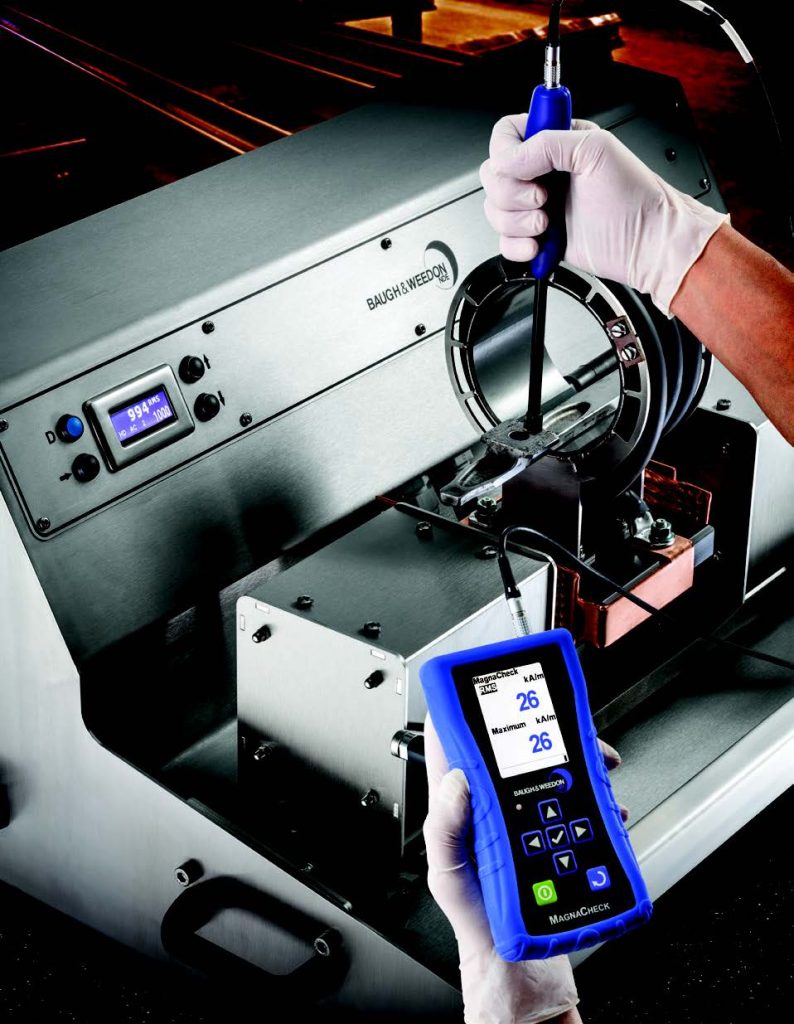

کاربرد در تست های غیرمخرب (NDT)
در آزمون های مغناطیسی مانند MT یا MPTمیدان باید مقدار معینی داشته باشد؛ اگر کم باشد ترک ها دیده نمی شوند و اگر زیاد باشد قطعه مغناطیس دائمی می شود.
گوس متر در این بخش برای موارد زیر استفاده می شود:
- اندازه گیری میدان اعمال شده قبل از تست
- بررسی میدان باقیمانده بعد از تست
- تأیید اینکه قطعه بعد از اتمام کار کاملاً دمغناطیس شده است یا خیر
این موضوع در تجهیزات پالایشگاهی مانند: لوله ها، فلنج ها، اتصالات، قطعات دوار و شیرآلات بسیار حیاتی است.
دمغناطیس سازی (Demag) قطعات
گوس متر مشخص می کند قطعه بعد از فرآیند دمگنت به مقدار استاندارد رسیده یا هنوز میدان اضافی دارد.
معمولاً در پالایشگاه ها سطح مجاز: ۵ تا ۱۵ گوس یا کمتر (بسته به استاندارد پروژه)
انواع گوس متر مناسب صنایع پتروشیمی
از میان انواع مختلف، معمولاً این مدل ها در صنعت استفاده می شوند:
براساس صفحه نمایش

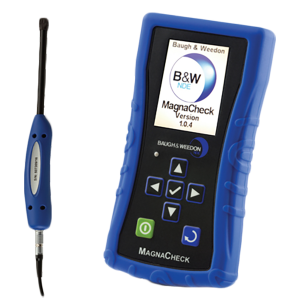

| انواع گوس متر | کاربرد | تصویر |
| گوس متر دیجیتال | دقت بالا، امکان فیلتر نویز محیطی، مناسب برای کارهای پایپ لاین، سایت، واحدهای عملیاتی و تعمیرات |  |

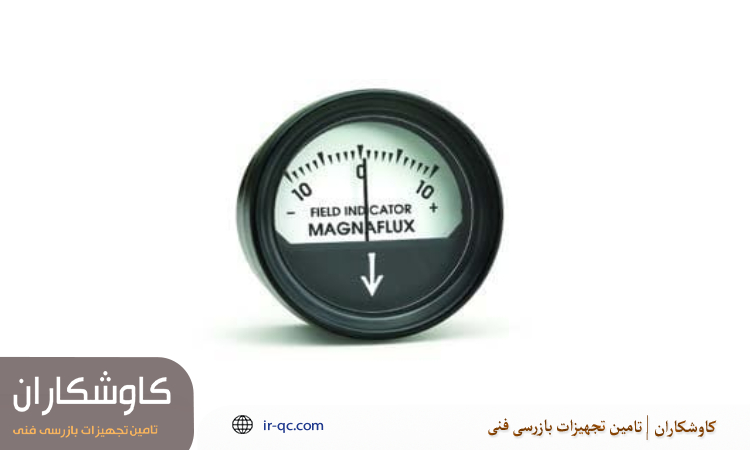

| گوس متر عقربه ای | مناسب برای محیط های احتمال انفجار، استفاده در محیط های بسیار سرد یا گرم، بررسی میدان مغناطیسی در حین دمگنت |  |
بر اساس تعداد محورهای اندازه گیری
با توجه به پیچیدگی و تنوع میدان های مغناطیسی، انواع مختلفی از گوس مترها طراحی شده اند که هر کدام متناسب با نیازهای خاص اندازه گیری و تحلیل میدان مورد استفاده قرار می گیرند. در ادامه، با دو نوع پرکاربرد این ابزار یعنی تک محوره و سه محوره آشنا می شویم و کاربردهای هر کدام بررسی می شود.
گوس متر تک محوره (Single Axis)
گوس متر تک محوره قادر است میدان مغناطیسی را تنها در یک جهت اندازه گیری کند. این نوع گوس متر نسبتاً ساده و مقرون به صرفه است و برای بررسی میدان روی لوله ها و قطعات ساده بسیار مناسب می باشد.
استفاده اصلی آن در تست های غیرمخرب مغناطیسی (MT) و اندازه گیری مغناطیس باقیمانده (Residual Magnetism) روی قطعات فلزی است و به کاربر امکان می دهد با سرعت و هزینه کمتر وضعیت میدان مغناطیسی را ارزیابی کند.
گوس متر سه محوره (3-Axis)
گوس متر سه محوره توانایی اندازه گیری هم زمان میدان مغناطیسی در سه محور X، Y و Z را دارد و برای تحلیل میدان های پیچیده بسیار کاربردی است.
دقت بالاتر این نوع دستگاه، آن را برای کار روی موتورهای الکتریکی، تجهیزات حساس و مطالعات میدان سه بعدی ایده آل می کند. با استفاده از گوس متر سه محوره می توان تصویری جامع از توزیع میدان مغناطیسی به دست آورد و ارزیابی های دقیق تری در زمینه عملکرد و ایمنی قطعات صنعتی انجام داد.
سخن پایانی
گوس متر در صنایع مختلف ابزار مهمی برای اندازه گیری و کنترل میدان مغناطیسی قطعات است. این دستگاه به تشخیص و اندازه گیری مغناطیس باقیمانده روی قطعات کمک می کند و در تست های غیرمخرب مغناطیسی (MT) نقش حیاتی دارد. همچنین استفاده از گوس متر به جلوگیری از انحراف قوس جوشکاری، جلوگیری از جذب براده و آلودگی روی سطح قطعات و بررسی و تأیید دمغناطیس سازی کمک می کند.
به طور کلی،کاربرد گوس متر شامل طیف وسیعی از صنایع میشود ، گوس متر ابزاری ضروری برای تضمین کیفیت، ایمنی و دقت در فرآیندهای تولید و بازرسی صنعتی محسوب می شود.
سوالات متداول کاربرد گوس متر
- آیا گوس متر می تواند میدان های متناوب (AC) را نیز اندازه بگیرد؟
بله، بسیاری از مدل های جدید قادرند هر دو نوع میدان DC و AC را با دقت بالا اندازه گیری کنند و برای تحلیل تداخلات الکترومغناطیسی در تجهیزات برقی استفاده می شوند. - تفاوت گوس متر سه محوره با تک محوره چیست؟
گوس متر سه محوره میدان را در سه جهت مختلف (X، Y، Z) به طور هم زمان می سنجد و برای بررسی میدان های پیچیده یا چندجهته مناسب تر است. - در چه صنایعی استفاده از گوس متر الزامی است؟
در صنایع تولید آهن ربا، خودروسازی، پزشکی، صنایع الکترونیک، خطوط تولید موتور، تجهیزات MRI و آزمون های غیرمخرب، استفاده از گوس متر برای کنترل دقت و ایمنی ضروری است.
