در دنیای امروز که صنایع فلزی و آلیاژی نقش اساسی در تولید، ساخت و کنترل کیفیت دارند، روش‌های دقیق و سریع برای تشخیص جنس فلز از اهمیت بالایی برخوردارند. در گذشته، تعیین نوع آلیاژ نیازمند آزمایش‌های شیمیایی وقت‌گیر یا ذوب و بررسی ساختار فلز بود، اما اکنون فناوری‌های مدرن مانند شناسایی آلیاژ با XRF (X-Ray Fluorescence) این فرآیند را در چند ثانیه ممکن ساخته‌اند.
دستگاه XRF با استفاده از پرتوهای ایکس، ترکیب عنصری مواد را بدون نیاز به تخریب نمونه مشخص می‌کند. این ویژگی باعث شده در صنایعی مانند فولادسازی، بازیافت فلزات، پتروشیمی، خودروسازی، صنایع هوایی و حتی طلاسازی به یکی از ابزارهای حیاتی کنترل کیفیت تبدیل شود.
در این مقاله، به‌صورت گام‌به‌گام بررسی می‌کنیم که دستگاه XRF چگونه کار می‌کند، چرا بهترین گزینه برای تشخیص فلزات است، مراحل دقیق استفاده از آن چیست، و در نهایت چه محدودیت‌هایی دارد. همچنین به نکاتی برای افزایش دقت در شناسایی آلیاژ با XRF خواهیم پرداخت.

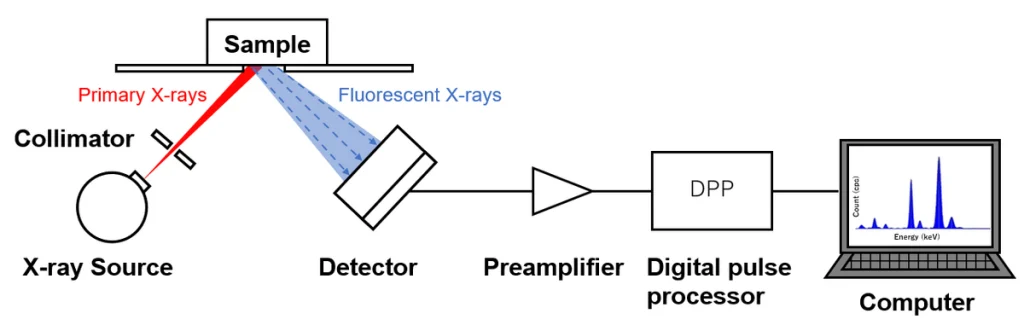

دستگاه XRF چیست و چگونه کار می‌کند؟
دستگاه XRF یا طیف‌سنج فلورسانس پرتو ایکس، ابزاری غیرمخرب برای شناسایی ترکیب عنصری مواد است. این دستگاه با تابش پرتوهای X به سطح نمونه، باعث برانگیختگی اتم‌ها در لایه‌های داخلی ماده می‌شود. زمانی که این اتم‌ها به حالت پایدار بازمی‌گردند، پرتوهایی با انرژی مشخص آزاد می‌کنند. انرژی هر پرتو منحصر به عنصر خاصی است، بنابراین با تحلیل این پرتوها می‌توان عناصر موجود در ماده را شناسایی کرد.
در واقع، شناسایی آلیاژ با XRF بر پایه‌ی همین اصل است: هر عنصر جدول تناوبی، امضای انرژی مخصوص خود را دارد. دستگاه با اندازه‌گیری شدت و انرژی این پرتوهای ثانویه، نقشه‌ای از ترکیب شیمیایی فلز ارائه می‌دهد.
برای مثال، در صورتی که نمونه حاوی کروم، نیکل و آهن باشد، دستگاه در طیف انرژی خود خطوط مشخصه‌ی این سه عنصر را نمایش می‌دهد و با تحلیل نسبت آن‌ها مشخص می‌کند که ماده احتمالاً استیل ضدزنگ است.

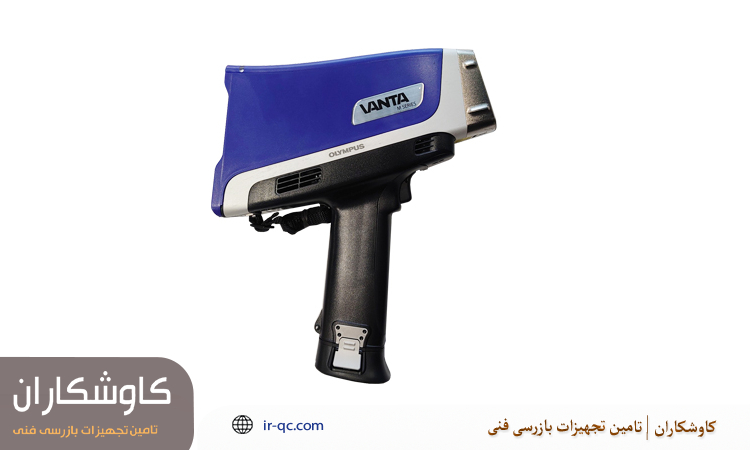

دستگاه‌های XRF در دو نوع دسکتاپی (آزمایشگاهی) و پرتابل (دستی) وجود دارند. مدل‌های پرتابل در محیط‌های صنعتی کاربرد بیشتری دارند، زیرا سبک بوده و در هر نقطه از خط تولید می‌توانند به‌سرعت آلیاژ را تشخیص دهند.
چرا از XRF برای تشخیص فلزات استفاده می‌کنیم؟
روش‌های مختلفی برای شناسایی فلزات وجود دارد، از جمله آزمون جرقه، آزمون چگالی یا آزمایش‌های شیمیایی، اما هیچ‌کدام دقت، سرعت و غیرمخرب بودن XRF را ندارند.
شناسایی آلیاژ با XRF به دلایل زیر در صنایع به‌عنوان روش استاندارد شناخته می‌شود:
اول اینکه، خرید آنالیز فلز XRF روشی کاملاً غیرمخرب است. یعنی بدون نیاز به تراشیدن یا برش دادن نمونه، می‌توان جنس فلز را تشخیص داد. این ویژگی برای قطعات حساس یا گران‌قیمت اهمیت زیادی دارد.
دوم، سرعت بالای تست است. یک آزمایش XRF معمولاً کمتر از ۵ ثانیه طول می‌کشد و در همین مدت ترکیب دقیق عناصر نمایش داده می‌شود. این ویژگی در خطوط تولید که نیاز به بررسی صدها قطعه در روز دارند، حیاتی است.
سوم، دقت و گستره‌ی شناسایی بالا. دستگاه XRF میتواند از عناصر سبک مانند منیزیم و آلومینیوم گرفته تا عناصر سنگین مانند تنگستن، طلا و سرب را با دقت بالا تشخیص دهد.
چهارم، قابلیت ذخیره و مقایسه دادهها است. در مدل‌های جدید، دستگاه‌ها می‌توانند نتایج را ذخیره کرده و با آلیاژهای استاندارد در دیتابیس داخلی خود مقایسه کنند.
در نهایت، هزینه پایین نگهداری و سهولت کاربری باعث شده که اپراتورها بتوانند با آموزش کوتاه، به‌راحتی از XRF برای تشخیص آلیاژها استفاده کنند.

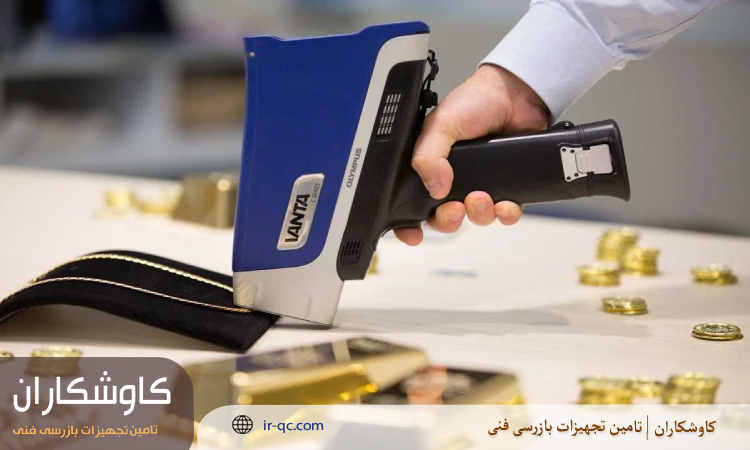

مراحل عملی تشخیص جنس فلز با دستگاه XRF
فرآیند شناسایی آلیاژ با XRF شامل چند مرحله کلیدی است که هرکدام بر دقت و صحت نتیجه نهایی تأثیر مستقیم دارند. در ادامه، مراحل انجام تست از آماده‌سازی تا تفسیر نتایج را توضیح می‌دهیم.
آماده‌سازی نمونه برای تست
اولین و مهم‌ترین مرحله، آماده‌سازی سطح نمونه است. دستگاه XRF برای دقت بالا نیاز دارد سطحی تمیز، صاف و بدون آلودگی داشته باشد. وجود چربی، گردوغبار یا اکسیداسیون روی فلز باعث انحراف در نتایج می‌شود.
بنابراین، سطح نمونه باید با پارچه خشک یا در صورت نیاز با سمباده‌ی نرم تمیز شود تا بازتاب پرتوهای X دچار اعوجاج نشود. برای نمونه‌های کوچک یا سیمی، باید از نگهدارنده‌های مخصوص استفاده کرد تا تماس کامل بین پرتو و سطح برقرار شود.
تنظیمات دستگاه XRF
در این مرحله، اپراتور باید دستگاه را روشن کرده و تنظیمات پایه مانند زمان تابش، ولتاژ لوله X-Ray و نوع نمونه (فلزی، آلیاژی، خاک، پودر و غیره) را مشخص کند.
در حالت استاندارد، دستگاه به‌صورت خودکار محدوده انرژی مورد نیاز برای عناصر فلزی را تنظیم می‌کند. با این حال، در کاربردهای خاص (مثلاً شناسایی عناصر سبک مانند منیزیم)، باید از فیلترهای مخصوص استفاده شود.
کالیبراسیون دستگاه نیز در این مرحله انجام می‌شود. معمولاً قبل از شروع تست، دستگاه با یک نمونه مرجع استاندارد (مثلاً آلیاژ 304 یا برنج) بررسی می‌شود تا صحت عملکرد آشکارساز تضمین گردد.
قرار دادن نمونه و انجام تست
پس از آماده‌سازی، نمونه باید در محل تابش پرتو قرار گیرد. در مدل‌های پرتابل، کافی است نوک دستگاه را روی سطح فلز نگه دارید. دستگاه پرتو ایکس را به سطح می‌تاباند و در عرض چند ثانیه طیف انرژی بازتابی را جمع‌آوری می‌کند.
در مدل‌های رومیزی، نمونه داخل محفظه‌ای قرار می‌گیرد و در شرایط کنترل‌شده (خلأ یا هوای فیلترشده) مورد تابش قرار می‌گیرد. این روش برای نمونه‌های کوچک و دقیق مانند قطعات الکترونیکی یا پودرهای فلزی مناسب‌تر است.
خواندن و تفسیر طیف XRF
نتیجه آزمایش معمولاً به‌صورت طیف انرژی روی نمایشگر ظاهر می‌شود. هر پیک (قله) در این طیف، مربوط به یک عنصر خاص است. نرم‌افزار دستگاه با شناسایی انرژی هر پیک، لیستی از عناصر موجود در نمونه را همراه با درصد وزنی آن‌ها نمایش می‌دهد.
به‌عنوان مثال، در صورتی که دستگاه حضور ۷۰٪ آهن، ۱۸٪ کروم و ۸٪ نیکل را نشان دهد، به احتمال زیاد نمونه مورد نظر از نوع استیل 304 است. نرم‌افزار دستگاه معمولاً نام آلیاژ را به‌صورت خودکار شناسایی کرده و در گزارش ثبت می‌کند.
مثال عملی: تشخیص استیل، آلومینیوم، برنج
برای درک بهتر شناسایی آلیاژ با XRF، سه نمونه‌ی پرکاربرد را بررسی می‌کنیم:
در تست استیل، دستگاه وجود عناصری مانند آهن (Fe)، کروم (Cr) و نیکل (Ni) را نمایش می‌دهد. نسبت این عناصر تعیین‌کننده نوع دقیق استیل است. مثلاً استیل 316 دارای درصد بیشتری از مولیبدن است.
در نمونه آلومینیوم، دستگاه علاوه بر آلومینیوم، مقادیر کمی از منیزیم، سیلیسیم و مس را نشان می‌دهد. این ترکیب برای آلیاژهای گروه xxx6 (مثلاً 6061) رایج است.
در نمونه برنج، حضور مس (Cu) و روی (Zn) مشخص است. بسته به درصد روی، نوع برنج مشخص می‌شود (برنج نرم با حدود ۱۰٪ Zn و برنج سخت با حدود ۳۰٪ Zn).

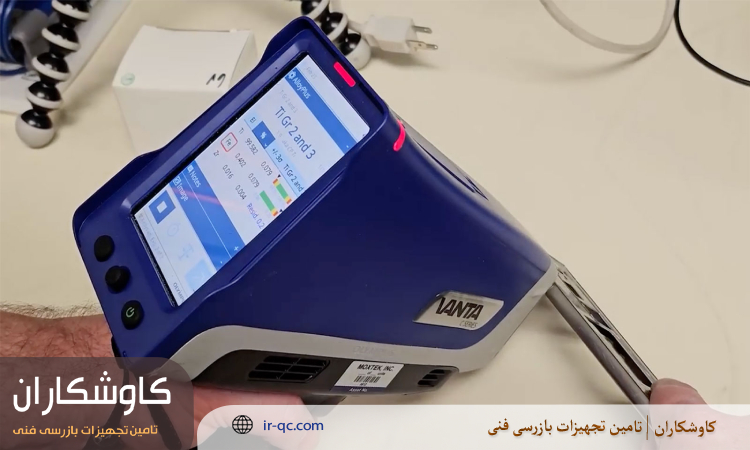

نکات و ترفندهای افزایش دقت در تشخیص فلز با XRF
برای رسیدن به بیشترین دقت در شناسایی آلیاژ با XRF، رعایت چند نکته کلیدی ضروری است. نخست، باید دستگاه به‌صورت منظم کالیبره شود. استفاده مکرر یا تغییر دما ممکن است بر دقت آشکارساز تأثیر بگذارد. توصیه می‌شود قبل از هر شیفت کاری، کالیبراسیون XRF با نمونه مرجع انجام گیرد.
دوم، کیفیت سطح نمونه اهمیت زیادی دارد. وجود زنگ‌زدگی، رنگ، روغن یا اکسید باعث جذب پرتو X شده و نتیجه را تغییر می‌دهد. همیشه سطح را تمیز و صاف نگه دارید.
سوم، از زمان تابش کافی استفاده کنید. در دستگاه‌های پرتابل، زمان پیش‌فرض معمولاً بین ۲ تا ۵ ثانیه است. اما در مواد پیچیده یا آلیاژهای با عناصر سبک، افزایش زمان تابش تا ۱۰ ثانیه دقت را افزایش می‌دهد.
چهارم، دمای محیط را ثابت نگه دارید. تغییرات دما باعث نوسان در عملکرد لوله‌ی X-Ray و آشکارساز می‌شود. بهترین دما برای کار با دستگاه بین ۲۰ تا ۲۵ درجه سانتی‌گراد است.
پنجم، همیشه از نتایج چند بار تست میانگین‌گیری کنید. تکرار تست در چند نقطه از سطح فلز باعث می‌شود اثر ناهمگونی‌های سطحی بر نتیجه کاهش یابد.
محدودیت‌های XRF در تشخیص فلزات
با وجود مزایای زیاد، دستگاه XRF نیز محدودیت‌هایی دارد که باید در هنگام شناسایی آلیاژ با XRF در نظر گرفته شوند.
اولین محدودیت، ناتوانی در شناسایی عناصر بسیار سبک مانند لیتیوم، بریلیم و بور است. این عناصر انرژی بازتابی بسیار پایینی دارند که از محدوده‌ی تشخیص دستگاه خارج است.
دوم، XRF فقط ترکیب سطحی ماده را بررسی می‌کند. اگر لایه‌ی بیرونی فلز پوشش داده شده یا اکسید شده باشد، دستگاه نتایج مربوط به آن لایه را نمایش می‌دهد نه ترکیب زیرین.
سوم، در آلیاژهایی که عناصر با مقادیر بسیار کم (در حد ppm) دارند، ممکن است دقت دستگاه کافی نباشد مگر در مدل‌های آزمایشگاهی بسیار حساس.
چهارم، اگر نمونه دارای شکل نامنظم یا انحنای زیاد باشد، پرتو به‌طور یکنواخت به سطح نمی‌تابد و در نتیجه دقت کاهش می‌یابد. با در نظر گرفتن این محدودیت‌ها و رعایت نکات فنی، می‌توان عملکرد دستگاه را به حداکثر رساند و نتایج دقیق و قابل اعتماد به‌دست آورد.
سخن پایانی
شناسایی آلیاژ با XRF یکی از سریع‌ترین و دقیق‌ترین روش‌ها برای تعیین جنس فلزات در صنایع مدرن است. این فناوری با ترکیب علم فیزیک و مهندسی مواد، امکان آن را فراهم کرده تا بدون آسیب به قطعه، در چند ثانیه ترکیب شیمیایی دقیق آن مشخص شود.
اگر اپراتور با اصول آماده‌سازی نمونه، تنظیمات دستگاه و تفسیر دادهها آشنا باشد، نتایج حاصل از XRF میتواند جایگزین بسیاری از روش‌های پیچیده آزمایشگاهی شود. در نهایت، رعایت دوره‌های منظم کالیبراسیون و بررسی کیفیت سطح نمونه کلید دستیابی به دقت بالا در این فناوری است.
سوالات متداول شناسایی آلیاژ با XRF
- آیا دستگاه XRF میتواند طلا و نقره را از فلزات مشابه تشخیص دهد؟
بله، دقت دستگاه XRF در شناسایی عناصر گرانبها بسیار بالاست و میتواند تفاوت طلا، نقره، پلاتین و آلیاژهای مشابه را بهوضوح تشخیص دهد. - آیا XRF برای همهی فلزات کاربرد دارد؟
تقریباً بله. XRF میتواند بیشتر عناصر جدول تناوبی از سدیم تا اورانیوم را شناسایی کند، اما برای عناصر بسیار سبک مانند لیتیوم یا بور مناسب نیست. - آیا کار با دستگاه XRF نیاز به آموزش دارد؟
بله، کار با دستگاه XRF ساده است اما برای تفسیر صحیح دادهها و تنظیمات دقیق، اپراتور باید آموزش تخصصی ببیند تا از نتایج اشتباه جلوگیری شود.
