در آزمون های غیرمخرب به ویژه تست التراسونیک، کیفیت انتقال امواج صوتی بین پراب و سطح قطعه، نقش تعیین کننده ای در دقت نتایج دارد. در این میان، کوپلنت به عنوان واسطه ای حیاتی، وظیفه حذف هوای بین پراب و سطح را بر عهده دارد.
هرگونه نقص در عملکرد کوپلنت، به خصوص ایجاد حباب های ریز یا درشت، می تواند باعث تضعیف سیگنال، خطای تفسیر داده ها و حتی تشخیص اشتباه عیوب شود. این موضوع زمانی حساس تر می شود که اپراتور مجبور به انجام تست روی سطوح شیبدار، منحنی یا غیرهم سطح باشد؛ جایی که نیروی گرانش، لغزش پراب و جریان یافتن کوپلنت شرایط را پیچیده تر می کند.
جلوگیری از حباب در کوپلنت تنها یک توصیه تجربی نیست، بلکه یک اصل فنی و علمی در تضمین کیفیت تست های التراسونیک محسوب می شود. در این مقاله تلاش شده روش های جلوگیری از حباب به طور کامل بررسی شود و راهکارهایی ارائه گردد که هم برای تکنسین های باتجربه و هم برای افراد تازه کار قابل استفاده باشد.
علل ایجاد حباب در کوپلنت روی سطوح شیبدار
برای دستیابی به راهکارهای مؤثر، ابتدا باید علل اصلی ایجاد حباب در کوپلنت را به درستی شناخت. بدون شناخت ریشه مشکل، هر اقدامی صرفاً جنبه موقتی خواهد داشت. در سطوح شیبدار، عوامل متعددی به صورت هم زمان دست به دست هم می دهند تا احتمال ایجاد حباب افزایش یابد. شناخت این عوامل، گام نخست در مسیر افزایش دقت ضخامت سنج التراسونیک است.
لغزش پراب و عدم پایداری تماس
یکی از مهم ترین علل ایجاد حباب در کوپلنت روی سطوح شیبدار، لغزش پراب است. زمانی که پراب به طور کامل روی سطح پایدار نباشد، تماس یکنواخت بین کف پراب و قطعه از بین می رود. این ناپایداری باعث می شود هوا به راحتی به زیر پراب نفوذ کرده و در لایه کوپلنت محبوس شود.
در سطوح شیبدار، اپراتور ناچار است نیروی بیشتری برای نگه داشتن پراب اعمال کند. اگر این نیرو به صورت یکنواخت نباشد یا زاویه پراب به درستی تنظیم نشود، تماس کامل برقرار نمی شود. در چنین حالتی حتی استفاده از کوپلنت باکیفیت نیز نمی تواند به تنهایی از ایجاد حباب جلوگیری کند و کیفیت سیگنال تحت تأثیر قرار می گیرد.
جریان یافتن کوپلنت به سمت پایین شیب
رفتار سیال گونه کوپلنت یکی دیگر از عوامل کلیدی در ایجاد حباب است. بیشتر کوپلنت های رایج، به ویژه انواع مایع یا رقیق، تمایل دارند تحت تأثیر نیروی گرانش به سمت پایین شیب حرکت کنند. این جریان یافتن باعث می شود ضخامت لایه کوپلنت در بالای شیب کاهش یابد و حتی در برخی نقاط کاملاً از بین برود.
وقتی لایه کوپلنت نازک می شود، احتمال تماس مستقیم هوا با کف پراب افزایش پیدا می کند. در چنین شرایطی، حباب ها به راحتی شکل می گیرند و به دلیل حرکت مداوم کوپلنت، ممکن است در حین اسکن جابه جا شوند.
این مسئله باعث ناپایداری سیگنال و دشواری در تفسیر نتایج می شود و اهمیت جلوگیری از حباب در کوپلنت را بیش از پیش نشان می دهد.

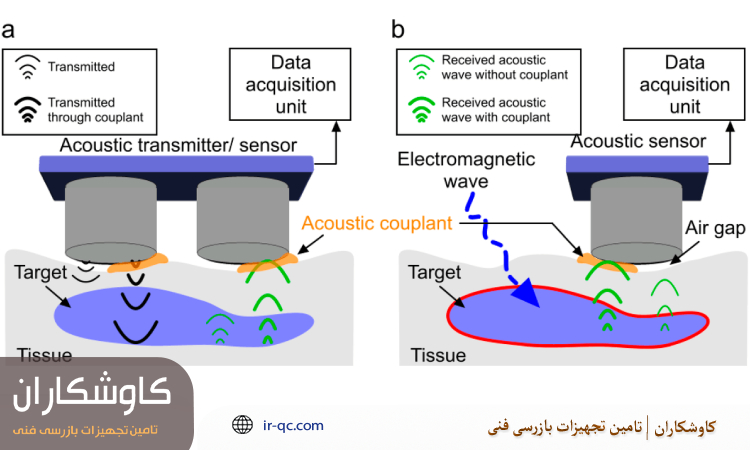

استفاده از کوپلنت غیراستاندارد یا رقیق
انتخاب نادرست کوپلنت، یکی از اشتباهات رایجی است که به طور مستقیم به ایجاد حباب منجر می شود. کوپلنت های غیراستاندارد یا بیش از حد رقیق، توانایی لازم برای حفظ یک لایه یکنواخت روی سطوح شیبدار را ندارند. این نوع کوپلنت ها به سرعت جاری شده و فضا را برای ورود هوا باز می کنند.
علاوه بر این، برخی کوپلنت های بی کیفیت حاوی ناخالصی هایی هستند که به طور ذاتی تمایل به ایجاد کف و حباب دارند. استفاده از چنین موادی، حتی روی سطوح صاف نیز مشکل ساز است، چه برسد به سطوح شیبدار. بنابراین یکی از اصول اساسی در جلوگیری از حباب در کوپلنت، انتخاب محصولی استاندارد و متناسب با شرایط کاری است.
انتخاب کوپلنت مناسب برای سطوح شیبدار
پس از شناخت علل ایجاد حباب، نوبت به انتخاب راهکارهای عملی می رسد. در میان این راهکارها، انتخاب کوپلنت مناسب نقش محوری دارد. کوپلنتی که برای سطح افقی عملکرد قابل قبولی دارد، لزوماً برای سطح شیبدار گزینه مناسبی نیست. انتخاب صحیح می تواند تا حد زیادی فرآیند جلوگیری از حباب در کوپلنت را ساده تر و مؤثرتر کند.
در جدول زیر، ویژگی های کلیدی کوپلنت مناسب برای سطوح شیبدار با کوپلنت های معمولی مقایسه شده است تا درک بهتری از تفاوت ها ایجاد شود.
| ویژگی | کوپلنت معمولی | کوپلنت مناسب سطوح شیبدار |
| ویسکوزیته | پایین تا متوسط | متوسط تا بالا |
| پایداری روی سطح شیبدار | کم | زیاد |
| احتمال ایجاد حباب | بالا | کم |
| کنترل جریان | ضعیف | مناسب |
| کیفیت انتقال سیگنال | متغیر | پایدار |
استفاده از کوپلنت با ویسکوزیته بالاتر
یکی از مؤثرترین راهکارها برای جلوگیری از حباب در کوپلنت روی سطوح شیبدار، استفاده از کوپلنت هایی با ویسکوزیته بالاتر است. ویسکوزیته بالا باعث می شود کوپلنت چسبندگی بیشتری به سطح داشته باشد و در برابر جریان یافتن مقاومت کند. این ویژگی کمک می کند تا لایه کوپلنت در محل تماس پراب حفظ شود و فضای خالی برای ورود هوا ایجاد نگردد.
البته باید توجه داشت که ویسکوزیته بیش از حد نیز می تواند مشکلاتی مانند دشواری حرکت پراب یا افزایش سایش ایجاد کند. بنابراین انتخاب کوپلنت با ویسکوزیته متعادل و متناسب با زاویه شیب و نوع سطح، اهمیت زیادی دارد.
در عمل، بسیاری از تکنسین های حرفه ای ترجیح می دهند برای سطوح شیبدار از کوپلنت هایی استفاده کنند که کمی غلیظ تر از حالت معمول هستند.
انتخاب کوپلنت ژله ای یا نیمه غلیظ
کوپلنت های ژله ای یا نیمه غلیظ گزینه ای بسیار مناسب برای کار روی سطوح شیبدار محسوب می شوند. این نوع کوپلنت ها به دلیل ساختار ژل مانند خود، تمایل کمتری به جریان یافتن دارند و به خوبی روی سطح باقی می مانند. این ویژگی باعث می شود تماس بین پراب و قطعه پایدارتر باشد و احتمال تشکیل حباب به طور چشمگیری کاهش یابد.
علاوه بر این، کوپلنت های ژله ای معمولاً توانایی خوبی در پر کردن ناهمواری های سطح دارند. این مسئله به خصوص در سطوح صنعتی که کاملاً صاف نیستند اهمیت دارد. با پر شدن این ناهمواری ها، مسیر انتقال امواج التراسونیک یکنواخت تر شده و کیفیت سیگنال بهبود می یابد.همچنین باعث جلوگیری از خشک شدن کوپلنت میشوند.
روش های بهبود تماس پراب با سطح شیبدار
پس از انتخاب کوپلنت مناسب، مهم ترین عامل مؤثر در جلوگیری از حباب در کوپلنت، نحوه تماس پراب با سطح شیبدار است. حتی بهترین و باکیفیت ترین کوپلنت ها نیز در صورتی که تماس پراب ناپایدار باشد، نمی توانند عملکرد مطلوبی داشته باشند.
تماس نامناسب باعث ورود تدریجی هوا، جابه جایی کوپلنت و در نهایت تشکیل حباب هایی می شود که کیفیت سیگنال را به شدت کاهش می دهند.
به همین دلیل، بهبود شرایط تماس پراب باید به عنوان یک مهارت کلیدی برای اپراتورهای تست التراسونیک در نظر گرفته شود، به خصوص زمانی که کار روی سطوح شیبدار یا غیرهم سطح انجام می شود.
در سطوح شیبدار، نیروی گرانش، زاویه دید محدود اپراتور و فشار نامتقارن دست، همگی عواملی هستند که پایداری تماس را تهدید می کنند. اگر این موارد به درستی مدیریت نشوند، حتی در ابتدای کار ممکن است کوپلینگ مناسب به نظر برسد، اما در حین حرکت پراب، حباب ها به تدریج شکل بگیرند.
بنابراین، رعایت اصول صحیح تماس پراب نقش مستقیمی در جلوگیری از حباب در کوپلنت دارد.

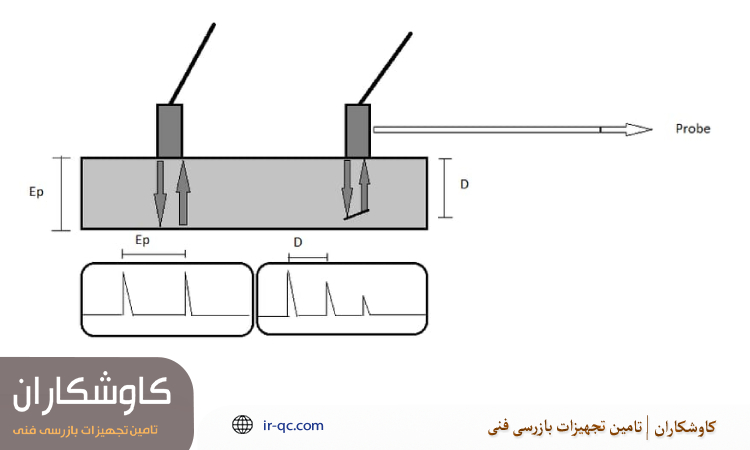

ثابت نگه داشتن زاویه پراب
یکی از مهم ترین اصول در کار با سطوح شیبدار، ثابت نگه داشتن زاویه پراب نسبت به سطح قطعه است. تغییر مداوم زاویه، حتی در حد چند درجه، باعث می شود لایه کوپلنت به صورت نامتقارن تحت فشار قرار گیرد. در این حالت، بخشی از کوپلنت از زیر پراب خارج شده و فضای خالی برای ورود هوا ایجاد می شود.
این فضاها به سرعت به حباب تبدیل شده و انتقال سیگنال را مختل می کنند. ثابت نگه داشتن زاویه پراب نیازمند تمرین و تمرکز بالاست. اپراتور باید به گونه ای پراب را در دست بگیرد که محور آن همواره با زاویه سطح هماهنگ باشد. این موضوع به خصوص در اسکن های طولانی یا سطوح با شیب زیاد اهمیت بیشتری پیدا می کند.
هرچه زاویه پایدارتر باشد، احتمال ناپایداری کوپلنت و در نتیجه نیاز به اقدامات اصلاحی برای جلوگیری از حباب در کوپلنت کاهش می یابد.
اعمال فشار یکنواخت و کنترل شده
فشار اعمال شده توسط پراب باید نه تنها کافی، بلکه یکنواخت و کنترل شده باشد. فشار کم باعث تماس ناقص و باقی ماندن هوا بین پراب و سطح می شود، در حالی که فشار بیش از حد می تواند کوپلنت را به اطراف هدایت کرده و لایه محافظ را نازک کند. هر دو حالت، شرایط را برای تشکیل حباب فراهم می کنند و کیفیت سیگنال را کاهش می دهند.
در سطوح شیبدار، کنترل فشار دشوارتر از سطوح افقی است، زیرا بخشی از نیروی دست صرف مقابله با لغزش می شود. اپراتور باید تلاش کند فشار را به صورت عمود بر سطح اعمال کند، نه در جهت پایین شیب.
این کار باعث می شود کوپلنت در محل تماس باقی بماند و مسیر انتقال امواج التراسونیک پایدارتر شود. اعمال فشار یکنواخت یکی از عوامل کلیدی در جلوگیری از حباب در کوپلنت محسوب می شود و نباید نادیده گرفته شود.
استفاده از گاید یا نگهدارنده پراب برای جلوگیری از لغزش
در بسیاری از کاربردهای صنعتی، استفاده از گاید یا نگهدارنده پراب می تواند تأثیر چشمگیری در بهبود کیفیت تماس داشته باشد. این ابزارها به اپراتور کمک می کنند تا پراب را در مسیر مشخص و با زاویه ثابت حرکت دهد و از لغزش ناخواسته جلوگیری کند.
لغزش پراب یکی از دلایل اصلی ورود هوا و تشکیل حباب در کوپلنت است. گایدهای پراب به خصوص در تست های تکرارشونده یا زمانی که دقت بالا موردنیاز است، بسیار کاربردی هستند. با کاهش خطای انسانی و افزایش پایداری حرکت، این ابزارها به طور غیرمستقیم نقش مهمی در جلوگیری از حباب در کوپلنت ایفا می کنند و باعث می شوند نتایج تست قابل اعتمادتر و یکنواخت تر باشد.
تکنیک های جلوگیری از حباب هنگام اعمال کوپلنت
نحوه اعمال کوپلنت به اندازه نوع آن اهمیت دارد. بسیاری از حباب ها نه در حین حرکت پراب، بلکه در همان لحظه ابتدایی تماس ایجاد می شوند. اگر کوپلنت به درستی اعمال نشود، حتی پیش از شروع اسکن، شرایط نامناسبی برای انتقال امواج شکل می گیرد. به همین دلیل، رعایت تکنیک های صحیح در زمان اعمال کوپلنت نقش مهمی در جلوگیری از حباب در کوپلنت دارد.
اپراتور باید بداند که هدف از اعمال کوپلنت، ایجاد یک لایه یکنواخت و بدون هوا بین پراب و سطح است، نه صرفاً خیس کردن سطح. توجه به جزئیات در این مرحله می تواند از بسیاری از مشکلات بعدی جلوگیری کند.
قرار دادن کوپلنت زیر نوک پراب قبل از تماس
یکی از مؤثرترین روش ها برای جلوگیری از حباب در کوپلنت، قرار دادن مقدار مناسبی از کوپلنت مستقیماً زیر نوک پراب پیش از تماس با سطح است. این کار باعث می شود در لحظه تماس، هوا فرصت نفوذ به زیر پراب را نداشته باشد و لایه کوپلنت به صورت پیوسته شکل بگیرد.
در سطوح شیبدار، این تکنیک اهمیت بیشتری پیدا می کند، زیرا اگر ابتدا پراب روی سطح قرار گیرد و سپس کوپلنت اضافه شود، احتمال باقی ماندن هوا بسیار بالاست. اعمال کوپلنت به صورت هدفمند و دقیق، یکی از ساده ترین اما مؤثرترین راهکارها برای جلوگیری از حباب در کوپلنت محسوب می شود.
عدم مالیدن یا پخش کردن بیش از حد کوپلنت
برخی اپراتورها به اشتباه کوپلنت را روی سطح می مالند یا بیش از حد پخش می کنند تا لایه ای یکنواخت ایجاد شود. در عمل، این کار می تواند باعث ورود هوا به داخل کوپلنت و ایجاد حباب های ریز شود. همچنین در سطوح شیبدار، پخش بیش از حد کوپلنت باعث افزایش جریان یافتن آن به سمت پایین شیب می شود.
بهتر است کوپلنت به صورت متمرکز و کنترل شده اعمال شود و اجازه داده شود که فشار پراب آن را در محل مناسب پخش کند. این روش، هم از تشکیل حباب جلوگیری می کند و هم باعث می شود ضخامت لایه کوپلنت در طول اسکن پایدار باقی بماند.
حرکت آهسته و یکنواخت روی سطح شیبدار
سرعت حرکت پراب تأثیر مستقیمی بر پایداری کوپلنت دارد. حرکت سریع یا ناپیوسته باعث آشفتگی لایه کوپلنت و ورود هوا به زیر پراب می شود. این مسئله به ویژه در سطوح شیبدار که کوپلنت تمایل به حرکت دارد، می تواند مشکل ساز شود.
حرکت آهسته و یکنواخت به کوپلنت اجازه می دهد تا همواره زیر پراب باقی بماند و فضای خالی ایجاد نشود. این نوع حرکت همچنین به اپراتور امکان می دهد تغییرات سیگنال را بهتر مشاهده و تفسیر کند. در مجموع، کنترل سرعت حرکت یکی از عوامل مهم در جلوگیری از حباب است که اغلب نادیده گرفته می شود.
بهبود شرایط سطح برای کاهش تشکیل حباب
گاهی مشکل اصلی نه در پراب و نه در کوپلنت، بلکه در خود سطح قطعه نهفته است. سطوح آلوده، زبر یا دارای برجستگی های ریز، شرایط مناسبی برای به دام افتادن هوا ایجاد می کنند. حتی با رعایت تمام اصول قبلی، اگر سطح آماده سازی مناسبی نداشته باشد، تشکیل حباب اجتناب ناپذیر خواهد بود.
به همین دلیل، بهبود شرایط سطح یکی از مراحل مهم در جلوگیری از حباب در کوپلنت به شمار می رود.
تمیزکاری سطح قبل از تست
وجود گردوغبار، چربی، روغن یا ذرات ریز روی سطح می تواند مانع تماس کامل کوپلنت با قطعه شود. این آلودگی ها فضاهای میکروسکوپی ایجاد می کنند که هوا در آن ها محبوس می شود و به تدریج به حباب تبدیل می گردد. تمیزکاری سطح پیش از تست، یک اقدام ساده اما بسیار مؤثر برای کاهش این خطر است.
استفاده از دستمال تمیز، حلال های مناسب یا روش های مکانیکی ملایم، می تواند سطح را برای کوپلینگ بهتر آماده کند. سطح تمیز باعث می شود کوپلنت به صورت یکنواخت پخش شود و احتمال تشکیل حباب به حداقل برسد. این مرحله نقش مستقیمی در موفقیت فرآیند جلوگیری از حباب دارد.
صاف کردن برجستگی های ریز یا زبری های آزاردهنده
زبری های موضعی، پاشش جوش، خوردگی یا برجستگی های ریز می توانند مانع تماس کامل پراب با سطح شوند. این ناپیوستگی ها باعث می شوند لایه کوپلنت در برخی نقاط ضخیم و در برخی نقاط بسیار نازک شود. چنین شرایطی محیطی ایده آل برای تشکیل حباب فراهم می کند.
در صورت امکان، صاف کردن این نواحی با روش های مناسب مانند سنگ زنی ملایم یا پولیش سطحی می تواند تأثیر قابل توجهی در بهبود کیفیت کوپلینگ داشته باشد. هرچه سطح یکنواخت تر باشد، مسیر انتقال امواج التراسونیک پایدارتر شده و فرآیند جلوگیری از حباب در کوپلنت ساده تر و مؤثرتر خواهد بود.
سخن پایانی
جلوگیری از حباب در کوپلنت هنگام کار با سطوح شیبدار، نتیجه مجموعه ای از تصمیمات درست و اجرای دقیق اصول فنی است. همان طور که در این مقاله به طور جامع بررسی شد، انتخاب کوپلنت مناسب تنها بخشی از راه حل است و بدون توجه به نحوه تماس پراب، تکنیک اعمال کوپلنت و آماده سازی سطح، نمی توان به نتایج قابل اعتماد دست یافت.
سطوح شیبدار به دلیل شرایط خاص خود، نیازمند دقت و مهارت بیشتری هستند و کوچک ترین سهل انگاری می تواند منجر به تشکیل حباب و افت کیفیت سیگنال شود. با ثابت نگه داشتن زاویه پراب، اعمال فشار یکنواخت، استفاده از ابزارهای کمکی برای جلوگیری از لغزش، رعایت تکنیک های صحیح در اعمال کوپلنت و بهبود شرایط سطح، می توان تا حد زیادی از بروز این مشکل جلوگیری کرد.
سوالات متداول جلوگیری از حباب در کوپلنت
- آیا استفاده از گاید پراب برای همه تست ها ضروری است؟
استفاده از گاید پراب در همه تست ها الزامی نیست، اما در سطوح شیبدار یا زمانی که دقت بالا اهمیت دارد، بسیار توصیه می شود. این ابزار با کاهش لغزش و تثبیت زاویه پراب، به طور غیرمستقیم به جلوگیری از حباب در کوپلنت کمک می کند و کیفیت نتایج را افزایش می دهد. - آیا تمیزکاری سطح به تنهایی می تواند مشکل حباب را حل کند؟
تمیزکاری سطح نقش مهمی در کاهش تشکیل حباب دارد، اما به تنهایی کافی نیست. اگر کوپلنت نامناسب انتخاب شود یا تماس پراب ناپایدار باشد، حتی سطح کاملاً تمیز نیز نمی تواند از ایجاد حباب جلوگیری کند. تمیزکاری باید در کنار سایر اقدامات فنی انجام شود. - آیا سرعت حرکت پراب واقعاً بر ایجاد حباب تأثیر دارد؟
بله، سرعت حرکت پراب یکی از عوامل مؤثر است. حرکت سریع و ناپیوسته باعث آشفتگی لایه کوپلنت و ورود هوا می شود. حرکت آهسته و یکنواخت به پایداری کوپلنت کمک کرده و نقش مهمی در جلوگیری از حباب در کوپلنت ایفا می کند.
