در بازرسی های التراسونیک، پراب قلب عملکرد سیستم محسوب می شود و کوچک ترین اختلال در آن می تواند نتایج یک تست حساس را کاملاً بی اعتبار کند. کارشناسان حرفه ای NDT می دانند که دقت و صحت گزارش نهایی، تنها به مهارت اپراتور یا تنظیمات دستگاه وابسته نیست، بلکه بخش عمده ای از کیفیت کار به سلامت پراب برمی گردد.
زمانی که یک بازرسی مهم پیش رو دارید، تشخیص خرابی پراب التراسونیک قبل از شروع تست، مهم ترین اقدامی است که می تواند از اتلاف زمان، خطاهای پنهان، تکرار بازرسی، یا حتی رد شدن یک پروژه سنگین جلوگیری کند.
خرابی های پراب همیشه آشکار نیستند؛ بسیاری از مشکلات، ابتدا با نشانه هایی کوچک آغاز می شوند و اگر در همان ابتدا شناسایی نشوند، در میانه بازرسی باعث افت کیفیت سیگنال یا حتی توقف کامل عملیات می شوند.
در این مقاله، تمام نشانه ها و مسیرهایی که منجر به تشخیص خرابی پراب التراسونیک می شوند، بررسی شده اند تا اپراتور بتواند پیش از شروع هر پروژه، محافظت از پراب التراسونیک را انجام داده باشید.
علائم اولیه خرابی پراب التراسونیک
پراب ها معمولاً قبل از اینکه به طور کامل از کار بیفتند، نشانه هایی در رفتار سیگنال از خود بروز می دهند. این نشانه ها اگر در همان مراحل اولیه شناسایی شوند، می توانند از بروز مشکلات بزرگ در ادامه بازرسی جلوگیری کنند. تشخیص خرابی پراب التراسونیک در این مرحله وابسته به دقت اپراتور، شناخت رفتار طبیعی دستگاه و تحلیل تغییرات کوچک در خروجی سیگنال است.
بسیاری از خرابی ها ابتدا در قالب سیگنال کم دامنه، نویز پس زمینه یا تغییرات جزئی در پاسخ قطعه ظاهر می شوند و سپس به مرحله ای می رسند که پراب عملاً غیرقابل استفاده می شود. بررسی علائم اولیه، اولین فیلتر حفاظتی برای جلوگیری از وارد شدن به یک تست با تجهیز آسیب دیده است.

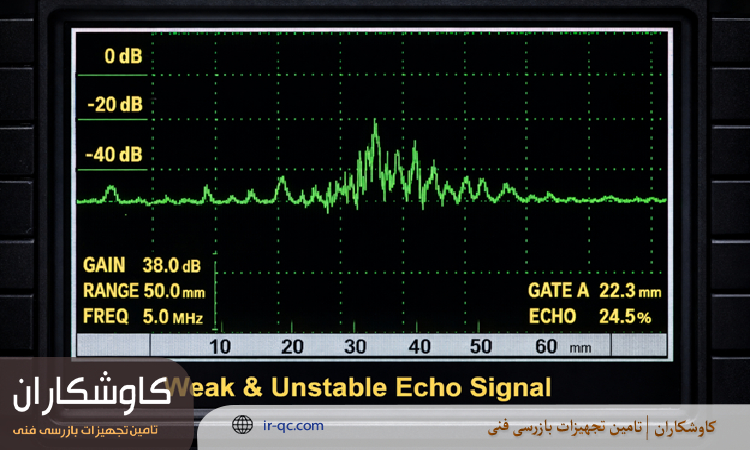

سیگنال ضعیف یا ناپایدار
ضعیف شدن دامنه سیگنال یکی از شایع ترین نشانه های خرابی پراب است. زمانی که انرژی صوتی به درستی تولید یا دریافت نشود، دستگاه نمی تواند بازتاب ها را با قدرت واقعی ثبت کند و این باعث افت حساسیت بازرسی می شود.
در تشخیص خرابی پراب التراسونیک، سیگنال ضعیف معمولاً نشان دهنده مشکلاتی مانند فرسودگی کریستال پیزوالکتریک، ایجاد شکاف داخلی، اتصال ناقص کابل یا کاهش کیفیت سطح تماس است.
اما زمانی که سیگنال علاوه بر ضعیف بودن، ناپایدار هم باشد و دامنه آن در طول زمان تغییر کند، احتمال آسیب داخلی پراب بسیار زیاد است. سیگنال ناپایدار به این معناست که پراب نمی تواند امواج را به صورت ثابت و قابل اعتماد منتقل کند و این یک هشدار جدی برای آغاز بازرسی است.
وجود نویز غیرعادی در A-Scan
نویز پس زمینه همیشه در سیستم های التراسونیک وجود دارد، اما نویزی که رفتار غیرعادی یا نوسانات شدید داشته باشد، نشانه ای از خرابی پراب مخصوصا در پراب التراسونیک فلزات نازک است. اپراتور حرفه ای به خوبی می داند که الگوی نویز طبیعی دستگاه چگونه باید باشد و به همین دلیل هرگونه افزایش ناگهانی نویز، برهم خوردن الگوی A-Scan یا ایجاد نقاط روشن اضافی، نشانه ای از بی ثباتی داخلی پراب است.
در روند تشخیص خرابی پراب التراسونیک، نویز بالا معمولاً با مشکلاتی مانند اتصال نامناسب کابل، وجود شکستگی داخلی، خرابی اتصالات کریستال یا کاهش کیفیت کوپلینگ مرتبط است.
اگر نویز فقط در زمان های خاص ظاهر شود، احتمال آسیب در مسیر کابل و کانکتور بیشتر می شود. اما نویز ثابت و شدید، معمولاً نشانه ای از آسیب داخلی پراب است.
عدم تکرارپذیری نتایج در اندازه گیری
پراب سالم باید بتواند نتایج یکسان و تکرارشونده ارائه دهد. زمانی که اپراتور در شرایط کاملاً مشابه، چند بار تست را انجام می دهد و هر بار سیگنال متفاوتی ثبت می شود، این یک نشانه واضح از خرابی پراب است. عدم تکرارپذیری نتایج به معنای آن است که پراب نمی تواند انرژی صوتی را با ثبات ارسال و دریافت کند.
در تشخیص خرابی پراب التراسونیک، این مشکل معمولاً با مواردی مانند شکستگی سطح تماس، لق شدن کانکتور، آسیب کابل، یا تغییر رفتار داخلی کریستال مرتبط است.
حتی کوچک ترین تغییر در نقطه تماس نیز می تواند باعث عدم تکرارپذیری شود، اما اگر این ناپایداری در تمام نقاط تست مشاهده شود، احتمال خرابی پراب بسیار بالا است.

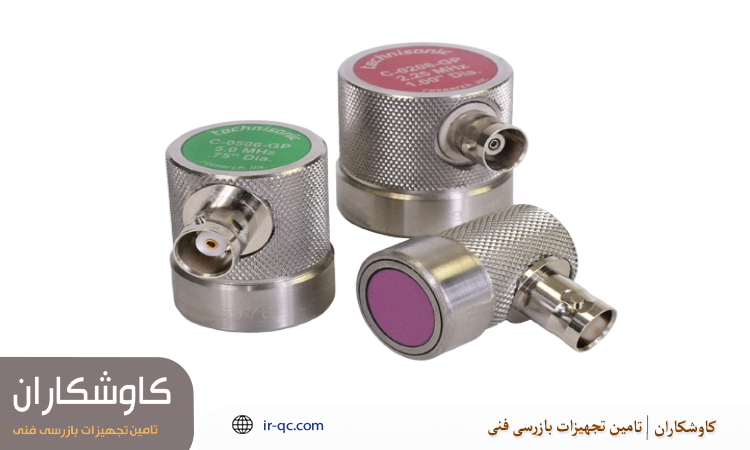

بررسی ظاهری پراب قبل از استفاده
پس از تحلیل سیگنال و رفتار دستگاه، مرحله بعدی تشخیص خرابی پراب التراسونیک مربوط به بررسی ظاهری است. بسیاری از خرابی ها حتی قبل از اتصال پراب به دستگاه با یک نگاه دقیق قابل شناسایی هستند، اما متأسفانه در بسیاری از پروژه ها، این مرحله نادیده گرفته می شود. ظاهر پراب، کابل و کانکتورها اطلاعات زیادی درباره سلامت تجهیز ارائه می دهند.
یک ترک سطحی، یک خط خش عمیق یا یک پارگی کوچک در کابل ممکن است در نگاه اول بی اهمیت به نظر برسد، اما در تست های حساس، همین موارد می توانند باعث افت کیفیت سیگنال یا توقف کامل بازرسی شوند. بررسی ظاهری، یک مرحله ساده اما حیاتی در فرآیند تشخیص خرابی پراب التراسونیک است.

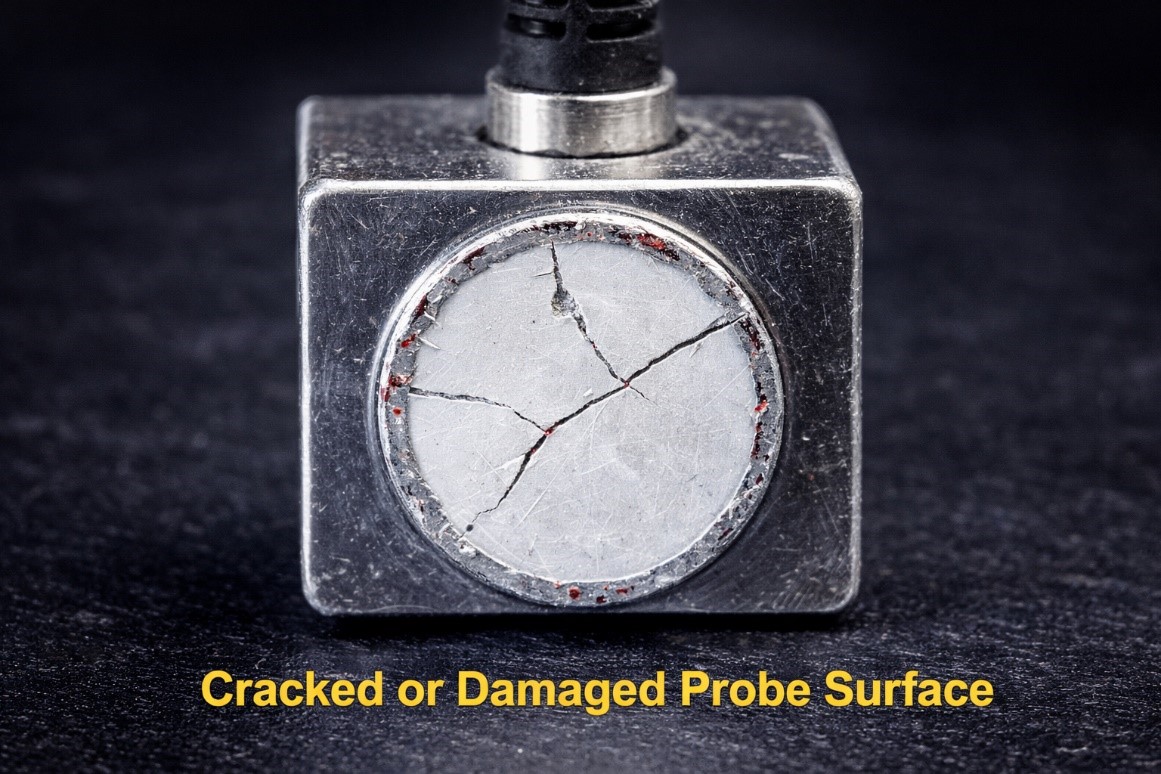

ترک خوردگی یا آسیب سطح پراب
سطح تماس پراب، نقطه ای است که انرژی صوتی از طریق آن وارد قطعه می شود. هرگونه ترک، شکستگی، لب پریدگی یا خط خش عمیق در این سطح می تواند باعث پراکندگی انرژی و کاهش حساسیت بازرسی شود.
در تست های دقیق، کوچک ترین آسیب سطحی تأثیر مستقیم بر سیگنال دارد و ممکن است باعث ایجاد انعکاس های کاذب، کاهش دامنه یا حتی افزایش نویز شود.بنابراین لازم است حتما از بهترین پراب التراسونیک استفاده کنید.
هنگام تشخیص خرابی پراب التراسونیک، بررسی سطح تماس باید با دقت بالا و preferably با نور متمرکز انجام شود. ترک خوردگی های ریز معمولاً نشانه آغاز فرسودگی کریستال هستند و نباید نادیده گرفته شوند.
فرسودگی کابل و کانکتورها
کابل ها از جمله آسیب پذیرترین بخش های سیستم UT هستند. خم شدن های تکراری، کشیدگی ناگهانی، پیچ خوردگی، یا فشارهای مکانیکی باعث پارگی داخلی یا شل شدن اتصالات می شوند. هنگامی که اپراتور تلاش می کند تشخیص خرابی پراب التراسونیک را به درستی انجام دهد، بررسی کابل به اندازه بررسی خود پراب اهمیت دارد.
یک کابل نیمه قطع می تواند سیگنال را تضعیف کند، نویز ایجاد کند یا باعث ناپایداری در A-Scan شود. کانکتور نیز باید بدون لقی، سالم و تمیز باشد. وجود گردوغبار، روغن یا رطوبت در کانکتور یکی از دلایل رایج خرابی های ناگهانی پراب است.
مشکلات ناشی از آلودگی سطح تماس
وجود چربی، گردوغبار، ذرات زبر یا باقی مانده کوپلنت روی سطح پراب می تواند باعث کاهش انتقال صوت و ایجاد سیگنال ناپایدار شود. در برخی موارد، اپراتور تصور می کند پراب دچار مشکل شده، درحالی که تنها آلودگی سطح تماس باعث ایجاد رفتار غیرعادی سیگنال است. پاکسازی صحیح سطح تماس قبل از هر بازرسی، یک اصل مهم در تشخیص خرابی پراب التراسونیک محسوب می شود.
حتی لایه ای نازک از آلودگی می تواند امواج صوتی را منحرف کند و باعث ایجاد خطاهای اندازه گیری گردد. به همین دلیل، تمیزکاری منظم و اصولی قبل از شروع تست، بخشی از فرآیند استاندارد کنترل سلامت پراب است.
تست عملکرد پراب با دستگاه
پس از بررسی های اولیه و کنترل ظاهری پراب، مرحله ای که بیشترین اهمیت را در تشخیص خرابی پراب التراسونیک دارد، مربوط به ارزیابی عملکرد عملی پراب با استفاده از دستگاه و بلوک های استاندارد است. تنها زمانی می توان از سلامت کامل پراب مطمئن شد که رفتار آن در شرایط واقعی تست مورد سنجش قرار گیرد.
عملکرد پراب در محیط کنترل شده، به اپراتور این امکان را می دهد که هرگونه ضعف، ناپایداری یا انحراف عملکرد را قبل از ورود به یک بازرسی حساس شناسایی کند. این مرحله نه تنها خرابی های آشکار، بلکه مشکلات پنهان همچون کاهش حساسیت، تغییر فرکانس مؤثر یا افت کیفیت پالس را آشکار می کند و یکی از ابزارهای اصلی در تحلیل سلامت کامل تجهیز است.
انجام تست Echo روی بلوک استاندارد
یکی از مطمئن ترین روش ها برای ارزیابی وضعیت پراب، انجام تست Echo روی بلوک استاندارد V1 یا V2 است. زمانی که انرژی صوتی از پراب به بلوک منتقل می شود و بازتاب ها روی دستگاه ثبت می شوند، رفتار واقعی پراب قابل مشاهده است. در روند تشخیص خرابی پراب التراسونیک، بررسی قدرت بازتاب، وضوح پیک ها، فاصله زمانی بین انعکاس ها و شکل کلی سیگنال اهمیت زیادی دارد.
اگر پراب دچار ضعف داخلی باشد، بازتاب ها به صورت کمرنگ، نامنظم یا با تأخیر ثبت می شوند. همچنین وجود اعوجاج در شکل پیک Echo معمولاً نشانه ای از آسیب به کریستال یا اختلال در بخش تولید پالس است. تست Echo پایه ای ترین و درعین حال دقیق ترین سنجش سلامت پراب محسوب می شود.
بررسی Near Zone و رفتار پراب در فرکانس خودش
هر پراب محدوده ای دارد که در آن رفتار امواج پایدارتر و قابل اعتمادتر است و این محدوده با عنوان Near Zone شناخته می شود. یکی از مراحل اصلی تشخیص خرابی پراب التراسونیک، بررسی واکنش پراب در همین محدوده است؛ زیرا کوچک ترین انحراف در عملکرد کریستال یا تغییر فرکانس مؤثر پراب باعث تغییر رفتار امواج در Near Zone می شود.
اگر طول Near Zone نسبت به مقدار استاندارد کوتاه تر یا طولانی تر شود، احتمال تغییر ویژگی های داخلی پراب وجود دارد. همچنین بررسی پهنای پالس و قدرت امواج در فرکانس نامی پراب، اطلاعات دقیقی از سلامت کریستال ارائه می دهد. پرابی که فرکانس واقعی آن دچار تغییر شده باشد، نمی تواند نتایج صحیح و قابل اعتماد ارائه دهد.
کنترل حساسیت و پاسخ پهنای پالس
حساسیت دستگاه و نحوه پاسخ پراب به تنظیمات مختلف، یکی از معیارهای کلیدی برای تشخیص خرابی پراب التراسونیک است. وقتی حساسیت افزایش می یابد، پراب سالم باید واکنش قابل پیش بینی و یکنواخت داشته باشد. هرگونه رفتار غیرعادی همچون افزایش ناگهانی نویز، تغییر شدید دامنه، یا تغییر شکل پالس می تواند نشانه ای از خرابی داخلی باشد. پاسخ پهنای پالس نیز باید مطابق با استاندارد پراب باشد.
اگر پالس بیش از حد کشیده، پهن یا دچار تداخل باشد، معمولاً نشان دهنده ضعف کریستال یا آسیب در مدارهای داخلی پراب است. این تست نشان می دهد آیا پراب هنوز قابلیت ارائه نتایج دقیق را دارد یا خیر.
تست سلامت کابل و اتصالات پراب
در بسیاری از موارد، مشکلات سیگنال که به عنوان خرابی پراب شناخته می شوند، درواقع ناشی از کابل یا کانکتور معیوب هستند. کابل ها به دلیل حرکت های مکرر، پیچ خوردگی یا کشیدگی، بیشتر از سایر بخش ها در معرض آسیب قرار دارند.
بنابراین پیش از نسبت دادن افت کیفیت سیگنال به پراب، لازم است وضعیت کابل و اتصالات با دقت بررسی شود. تشخیص خرابی پراب التراسونیک بدون توجه به کابل و بی توجهی به روش های جلوگیری از ایجاد حباب در کوپلنت التراسونیک، بررسی ناقص و غیرقابل اعتماد محسوب می شود و ممکن است اپراتور را دچار سوءبرداشت کند.
قطع شدگی داخلی کابل
قطع شدگی داخلی یکی از پیچیده ترین و درعین حال رایج ترین مشکلات کابل است. این نوع خرابی معمولاً با چشم قابل مشاهده نیست و تنها با رفتار سیگنال قابل تشخیص است. زمانی که کابل در نقطه ای دچار شکستگی داخلی باشد، سیگنال به صورت مقطعی یا ضعیف منتقل می شود و پراب در لحظاتی عملکرد صحیح دارد و در لحظاتی سیگنال را از دست می دهد.
هنگام تشخیص خرابی پراب التراسونیک، این نشانه ها اغلب با کاهش دامنه، ناپایداری A-Scan یا قطع و وصل شدن لحظه ای پیک ها همراه است. حرکت دادن آرام کابل در طول بازرسی آزمایشی می تواند محل آسیب احتمالی را آشکار کند.
تداخل الکتریکی ناشی از اتصالات شل
اگر کانکتور به درستی در جای خود قرار نگرفته باشد یا در اثر استفاده طولانی دچار لقی شده باشد، سیگنال دچار نویز، اعوجاج یا پرش می شود. این تداخل الکتریکی معمولاً در فرکانس های پایین و هنگام تغییر زاویه کابل بیشتر رخ می دهد. در روند تشخیص خرابی پراب التراسونیک، اپراتور باید بررسی کند که آیا با فشار دادن یا ثابت نگه داشتن کانکتور سیگنال پایدارتر می شود.
اگر این تغییر رخ دهد، مشکل از پراب نیست و به اتصال نامطمئن کابل برمی گردد. چنین اتصالاتی ممکن است در ظاهر سالم باشند، اما از داخل دچار خوردگی یا آلودگی شده باشند و نیاز به تعویض یا سرویس دارند.
روش افزایش عمر و جلوگیری از خرابی پراب
پراب ها ابزارهای حساسی هستند که رفتار صحیح آنها بر کیفیت تمام فرآیندهای بازرسی اثرگذار است. پس از آن که روش های تشخیص خرابی پراب التراسونیک بررسی شد، ضروری است راهکارهایی برای جلوگیری از این خرابی ها نیز ارائه شود. بسیاری از آسیب هایی که در پراب ها مشاهده می شود، نه به دلیل نقص ساخت، بلکه به دلیل استفاده نادرست، فشار بیش از حد یا نبود مراقبت مناسب است.
با رعایت مجموعه ای از نکات ساده اما مهم، می توان طول عمر پراب را افزایش داد و احتمال خرابی در بازرسی های حساس را به حداقل رساند.
نگهداری صحیح و تمیزکاری دوره ای
یکی از مهم ترین نکات برای جلوگیری از خرابی، پاکسازی منظم سطح تماس پراب پس از هر بازرسی است. باقی ماندن کوپلنت خشک شده، گردوغبار، چربی یا ذرات سایش روی سطح تماس، باعث کاهش انتقال صوت و ایجاد سیگنال غیرعادی می شود.
نگهداری اصولی نیز نقش مهمی دارد؛ پراب نباید در محیط های مرطوب، گردوغبار یا مکان هایی که امکان ضربه وجود دارد قرار گیرد. این کار نه تنها سلامت پراب را تضمین می کند، بلکه به تشخیص خرابی پراب التراسونیک در تست های بعدی کمک می کند زیرا ظاهر تمیز و سالم، هر تغییر جزئی را آشکار می سازد.
استفاده از کوپلنت مناسب
انتخاب کوپلنت مناسب، یکی از عوامل تأثیرگذار بر عملکرد پراب و جلوگیری از خرابی آن است. کوپلنتی که سریع تبخیر شود یا چسبندگی کافی نداشته باشد، باعث افزایش اصطکاک و فشار بر سطح تماس می شود. همچنین کوپلنت های بی کیفیت می توانند ذرات جامد یا مواد شیمیایی مخرب داشته باشند که با گذر زمان به سطح پراب آسیب بزنند.
انتخاب کوپلنت پایدار و استاندارد، به ویژه در تست های طولانی مدت، یک روش موثر در جلوگیری از آسیب و افزایش دقت و تکرارپذیری نتایج است.
پرهیز از ضربه یا فشار اضافی
پراب ها برای تحمل ضربه های شدید یا فشارهای بیش از حد طراحی نشده اند. برخورد ناگهانی پراب با سطح قطعه، سقوط از ارتفاع، یا اعمال فشار بیش از مقدار توصیه شده، باعث آسیب داخلی و تغییر رفتار کریستال می شود.
اپراتور باید بداند که هر ضربه کوچک ممکن است در آینده باعث ایجاد خطا در اندازه گیری شود. پرهیز از فشار غیرضروری، یکی از مهم ترین اصول افزایش عمر تجهیز و جلوگیری از خرابی های غیرمنتظره است.
سخن پایانی
شناخت دقیق پراب و رفتار آن، یکی از ستون های اصلی بازرسی التراسونیک است. پرابی که در ظاهر سالم به نظر می رسد، ممکن است در عملکرد دچار ضعف باشد و سیگنال های آن به وضوح نشان دهنده آسیب دیدگی های پنهان باشد.
تشخیص خرابی پراب التراسونیک پیش از شروع بازرسی، نه تنها کیفیت کار را افزایش می دهد، بلکه باعث صرفه جویی در زمان، جلوگیری از دوباره کاری و افزایش ایمنی پروژه می شود.
اپراتوری که این مهارت را در سطح حرفه ای فرا گیرد، قادر است کوچک ترین نشانه های تغییر در عملکرد پراب را درک کند و از بروز خطاهای جدی پیشگیری کند. مراقبت صحیح، آزمایش های دوره ای، و ثبت رفتار سیگنال در هر بازرسی، ابزارهایی هستند که موجب افزایش دوام و دقت عملکرد پراب در طول زمان می شوند. این آگاهی و دقت، بنیاد یک بازرسی مطمئن و استاندارد را می سازد.
سوالات متداول تشخیص خرابی پراب التراسونیک
- آیا ممکن است پراب ظاهراً سالم باشد اما عملکرد داخلی آن دچار مشکل باشد؟
بله، بسیاری از خرابی های پراب از نوع داخلی هستند و تنها در رفتار سیگنال یا تست Echo آشکار می شوند. ظاهر سالم همیشه نشانه سلامت کامل نیست. - آیا کابل می تواند باعث ایجاد علائمی شبیه خرابی پراب شود؟
بله، قطع شدگی داخلی کابل، لقی کانکتور یا تداخل الکتریکی می تواند علائمی مشابه خرابی پراب ایجاد کند. بررسی کابل بخش مهمی از فرآیند تشخیص خرابی پراب التراسونیک است. - هر چند وقت یک بار باید تست عملکرد پراب انجام شود؟
در بازرسی های حساس و پروژه های صنعتی، بهتر است قبل از هر نوبت بازرسی، تست Echo و بررسی رفتار پراب انجام شود. این کار از ورود به یک تست با تجهیز معیوب جلوگیری می کند.
