تست غیرمخرب NDT چیست؟

در دنیای مدرن امروز، که ایمنی، دقت و کنترل کیفیت در صنایع حساس و سنگین اهمیت بسیاری دارد، تست غیرمخرب (NDT) به‌عنوان ابزاری کلیدی برای شناسایی عیوب داخلی و سطحی بدون ایجاد هیچ‌گونه آسیبی به قطعه یا سازه شناخته می‌شود.

تکنولوژی‌های NDT در صنایع مختلفی از جمله نفت و گاز، پتروشیمی، نیروگاه‌ها، خودروسازی، هوافضا و حمل‌ونقل ریلی مورد استفاده قرار می‌گیرند. این تکنیک‌ها علاوه بر جلوگیری از حوادث فاجعه‌آمیز، موجب کاهش هزینه‌های نگهداری و افزایش ایمنی در سازه‌ها و پروژه‌های صنعتی می‌شوند.

در این مقاله قصد داریم با زبانی ساده، شما را با انواع روش‌های تست NDT، مهم‌ترین تجهیزات مورد استفاده، استانداردهای فنی و کاربردهای متداول این روش‌ها آشنا کنیم.

تست غیرمخرب چیست و چرا کاربرد دارد؟

بازرسی غیرمخرب (Non-Destructive Testing) فرآیندی است که در آن، بدون آسیب وارد کردن به سازه یا قطعه، نمونه مورد آزمایش قرار گرفته و وجود ترک‌ها، عیوب یا نقص‌های احتمالی در آن مشخص می‌شود. برخلاف تست‌های مخرب که منجر به تخریب کامل نمونه می‌شوند، روش‌های NDT قابل تکرار، دقیق و مقرون‌به‌صرفه هستند.

برخی مزایای مهم تست‌های NDT عبارتند از:

• شناسایی زودهنگام ترک‌ها و عیوب داخلی قطعات حساس
• عدم نیاز به تخریب یا آسیب به قطعه
• کاهش هزینه‌های نگهداری و تعمیرات
• افزایش طول عمر مفید تجهیزات صنعتی
• انطباق با استانداردهای بین‌المللی مانند ASME، API، ISO

انواع روش‌های تست غیرمخرب NDT

در این بخش به معرفی مهم‌ترین روش‌های تست NDT و کاربرد هر یک می‌پردازیم:

تست مایع نافذ (PT)

تست مایع نافذ (Penetrant Testing) یک روش ساده و سریع برای شناسایی ترک‌ها و ناپیوستگی‌های سطحی در موادی نظیر فلزات، سرامیک‌ها و پلاستیک‌ها است. در این روش از مایع نافذ رنگی یا فلورسنت استفاده می‌شود که در ترک‌های سطحی نفوذ کرده و سپس با استفاده از ظهور دهنده قابل مشاهده می‌شود.

تجهیزات مورد نیاز:

• اسپری تمیزکننده سطح (Cleaner)
• مایع نافذ (Penetrant)
• اسپری ظهور (Developer)
• نور UV (در تست فلورسنت)

تست ذرات مغناطیسی (MT یا MPI)

تکنیک تست ذرات مغناطیسی (Magnetic Particle Testing) قابلیت تشخیص ترک‌ها و عیوب سطحی یا زیرسطحی نزدیک را در قطعات فرومغناطیسی مانند فولاد دارد. این کار با اعمال میدان مغناطیسی و استفاده از پودر آهن مغناطیسی انجام می‌شود.

تجهیزات مورد نیاز در تست MT:

• یوک مغناطیسی (AC یا DC)
• ذرات مغناطیسی رنگی یا فلورسنت
• نور UV (برای ذرات فلورسنت) یا نور سفید
• اسپری کلینر

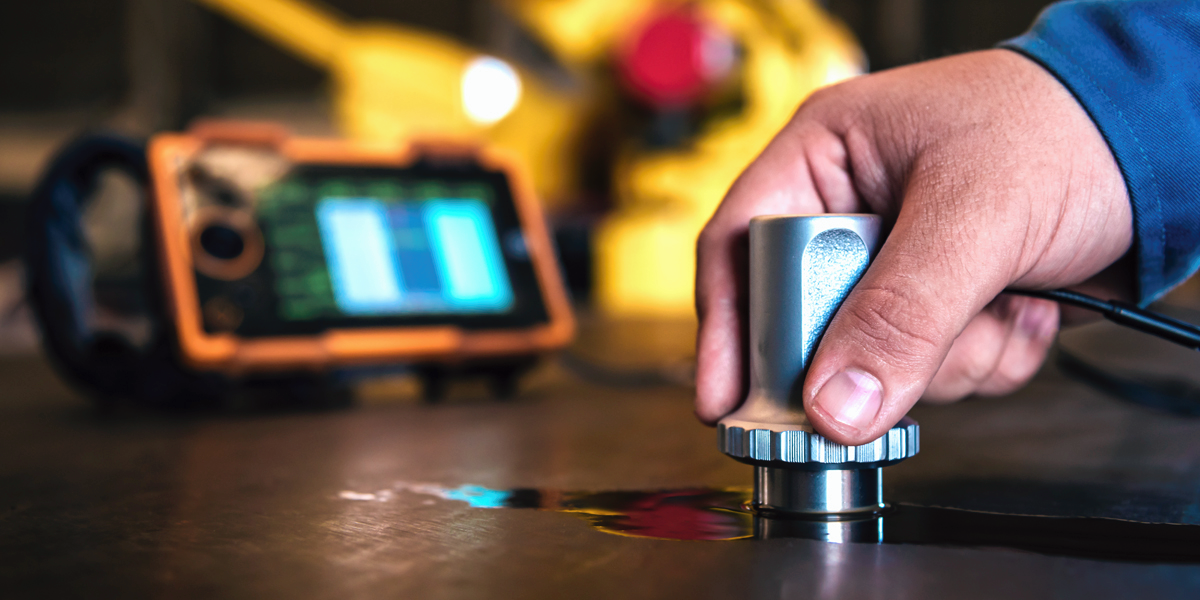

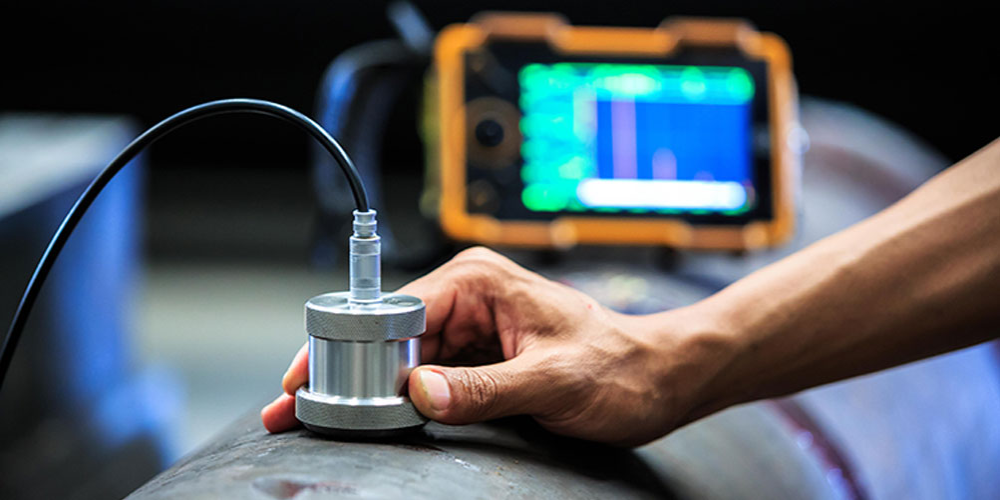

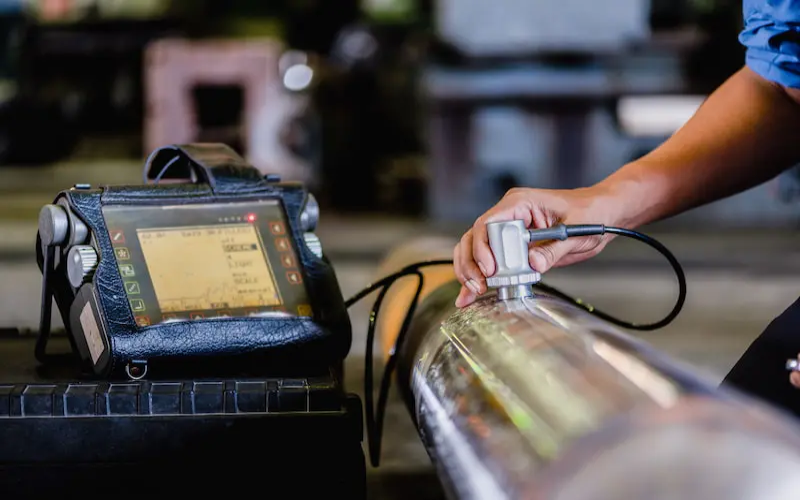

تست آلتراسونیک (UT)

تست آلتراسونیک (Ultrasonic Testing) از امواج فراصوت برای بررسی ضخامت، تشخیص ترک و عیوب داخلی سازه‌ها استفاده می‌کند. این روش یکی از دقیق‌ترین تکنیک‌های بازرسی غیرمخرب است.

کاربرد:

• تست خطوط لوله
• مخازن تحت فشار
• سازه‌های فلزی سنگین
• جوشکاری‌های صنعتی حساس

تجهیزات مورد نیاز:

• دستگاه ضخامت‌سنج آلتراسونیک
• پراب (Probe) فرستنده و گیرنده
• ژل کوپلانت (Couplant)

تست پرتونگاری صنعتی (RT)

پرتونگاری صنعتی (Radiographic Testing) یکی از روش‌های پیشرفته بازرسی است که توسط اشعه X یا گاما به شناسایی دقیق عیوب داخلی قطعات فلزی می‌پردازد. اطلاعات حاصل معمولاً روی فیلم رادیوگرافی یا سنسور دیجیتال نمایش داده می‌شود.

نکات ایمنی:

انجام این تست فقط باید توسط اپراتور دارای مجوز کار با اشعه انجام شود.

کاربرد:

• بازرسی خطوط لوله تحت فشار
• جوشکاری در صنایع گازی و پالایشگاهی
• خطوط انتقال حساس و بحرانی

 تست جریان گردابی (ET)

تست Eddy Current یا جریان گردابی بر پایه القای الکترومغناطیسی عمل می‌کند و به بررسی تغییرات در رسانایی قطعه می‌پردازد. این تست بیشتر در بررسی فلزات ظریف و رنگ‌نشده کاربرد دارد.

بیشتر بدانید:بررسی تخصصی کاربرد بورسکوپ در صنعت نفت و گاز

آشنایی با تجهیزات کلیدی تست غیرمخرب NDT

چنانچه قصد تأسیس واحد NDT، یا خرید تجهیزات تخصصی آن را دارید، آشنایی با ابزارهای اصلی امری ضروری است:

تجهیزات اصلی	کاربرد	برندهای مطرح
دستگاه آلتراسونیک UT	تست فراصوت و ضخامت‌سنجی	Olympus, GE, Sonatest
دستگاه PT	تست ترک‌های سطحی	Magnaflux, Ardrox
یوک MT	تست‌های مغناطیسی جوشکاری	Parker, Karl Deutsch
دوربین بورسکوپ	بازرسی چشمی نقاط داخلی و محدود	Wohler, Olympus
دستگاه Eddy Current	تست جریان گردابی	Zetec, Rohmann

کاربردهای تست NDT در صنایع مختلف

تست‌های غیرمخرب در بسیاری از صنایع نقش کلیدی دارند:

نفت و گاز

• بازرسی خطوط انتقال گاز
• بررسی جوشکاری در لوله‌کشی‌های حساس
• جلوگیری از نشت گاز و خطرات جانبی

پتروشیمی و نیروگاه‌ها

• ارزیابی مخازن ذخیره‌سازی
• ضخامت‌سنجی خطوط بخار
• کنترل خوردگی در دمای بالا

صنایع ساختمانی و فلزی

• تست جوش ستون و تیرآهن‌ها
• بازرسی سازه‌های پل‌ها، تونل‌ها و برج‌ها

حمل‌ونقل هوایی و ریلی

• بررسی توربین‌ها و قطعات موتوری
• بازرسی چرخ‌های قطار و اجزای اکسل

استانداردها، آموزش و گواهینامه‌های NDT

اطمینان از کیفیت و اعتبار نتایج تست، تنها زمانی ممکن است که کار طبق استانداردهای بین‌المللی انجام شود. همچنین اپراتورها باید گواهی بین‌المللی معتبر داشته باشند.

مهم‌ترین استانداردهای این حوزه:

• ASME Section V
• ISO 9712
• API 1104
• ASTM E1444 (استاندارد اختصاصی برای تست MT)

مدارک بین‌المللی قابل دریافت:

• سطح 1: اپراتور (Operator)
• سطح 2: تکنسین (Technician)
• سطح 3: کارشناس ارشد / ناظر فنی (Interpreter / Supervisor)

سؤالات متداول درباره تست NDT

1. تست NDT برای کدام قطعات مناسب است؟
   هر قطعه‌ای که در معرض فشار، خوردگی یا تنش قرار دارد؛ مانند: لوله‌ها، مخازن، سازه‌های فلزی و قطعات مکانیکی حساس
2. هزینه هر آزمایش چقدر است؟
   بسته به نوع تست، محل پروژه، شرایط فنی، جنس قطعه و تجهیزات مورد استفاده، قیمت آزمایش بین ۵۰۰ هزار تومان تا چند میلیون تومان متغیر است.
3. آیا تست NDT در محل پروژه امکان‌پذیر است؟
   بله، تیم حرفه‌ای ما امکان انجام تست‌های UT، PT، MT، RT در محل، در تمام نقاط ایران را دارد.
4. چگونه دستگاه مناسب برای تست NDT انتخاب کنیم؟
   با توجه به نوع قطعه، محیط عملیاتی، نوع تست مورد نیاز و بودجه، دستگاه NDT مناسب انتخاب می‌شود. مشاوران فنی ما آماده ارائه راهنمایی به شما هستند.
